Črpalna postaja: naprava, sorte, montaža

Za dobro servisiranje se uporablja različna črpalna oprema: to je tudi površinska oprema z akumulatorji ali rezervoarji ter potopnimi napravami in mehanskimi črpalkami.

Želimo povedati o črpališčih za vodnjake, ki spadajo v sisteme za dovod vode.

Črpalka

Naprava

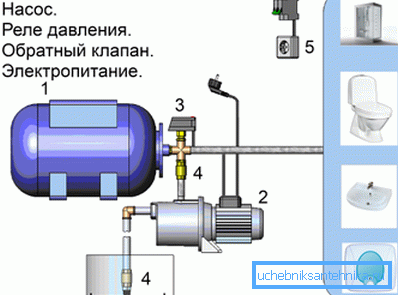

Na splošno je tipična črpalna postaja sistem, ki ga sestavljajo naslednji osnovni elementi:

• Hidroakumulator. To je rezervoar, v katerega se voda črpa do določenega tlaka, kar omogoča sistemu, da služi potrebam vodovodnega sistema. Ta naprava vam omogoča, da se izognete nenehnemu zagonu motorja črpalke in zagotovite stabilen tlak in tlak v sistemu;
• Črpalka Pri tem se najpogosteje uporabljajo centrifugalni samosesalni ali vrtinčni agregati. Dovodni sistem je lahko opremljen z oddaljenim ali notranjim izmetalcem, kar povečuje možnost sesanja zaradi učinka Bernoulli, hkrati pa zmanjšuje splošno delovanje sistema;

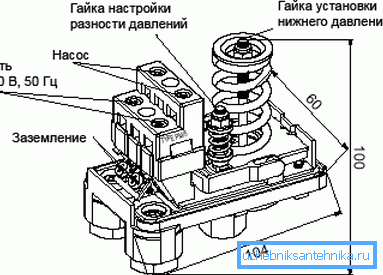

• Tlačna stikala Tu vidimo element sistema avtomatskega krmiljenja, ki je konfiguriran tako, da ko tlak naraste nad vnaprej določeno vrednostjo, rele izklopi napajanje na motor črpalke in ko se tlak pade pod vnaprej določeno vrednost, se motor ponovno vklopi;
• Kontrolni ventil Ta element sistema ne dopušča pretakanja tekočine v nasprotni smeri in zapusti posodo za shranjevanje ali šobo za vbrizgavanje vode, ker črpalka lahko pride, če pride v zrak;
• Omrežna povezava. Je navaden enofazni ali trifazni (odvisno od zasnove) vtič za ustrezno vtičnico in vsebuje tudi varovalke in ozemljitveni sistem.

Akumulator je zelo preprost: znotraj jeklenega valja je gumijasta žarnica, okoli katere je stisnjen zrak. Hruška je povezana z dovodom, kjer se voda črpa skozi kontrolni ventil in od koder ta voda vstopi v sistem za oskrbo z vodo, ko je odprta pipa ali druga sanitarna naprava.

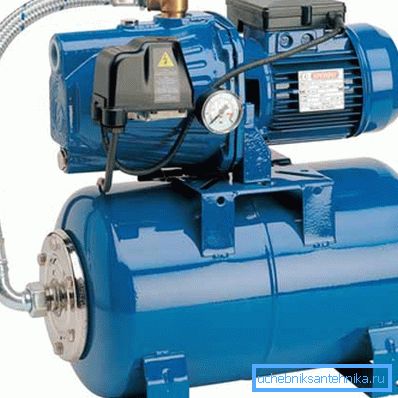

Ko črpanje vodne hruške narašča, se stisne zrak v valj. Tako se kinetična energija motorja črpalke shrani kot potencialna energija stisnjenega plina, ki nagiba k stiskanju tekočine iz hruške. Na vhodu v cilinder namestite tlačno stikalo, ki je vgrajeno v režo v električnem krogotoku motorja črpalke.

S pomočjo posebnih matice se rele nastavi tako, da ko doseže zgornjo mejno vrednost tlaka, rele odpre krog in motor ugasne. Nato se med delovanjem črpalke v vodovodno omrežje tlak v valju akumulatorja spusti, in ko tlak, ki ga nastavi sprejemnik, nastavi nižjo tlakno vrednost, rele zapira vezje in motor začne znova črpati vodo v žarnico cilindra akumulatorja.

Bodite pozorni! Zasnova črpalne postaje temelji na načelu samoregulacije ali avtomatske kontrole sistema. Vrednosti pritiska na in izklop črpalke se določijo na podlagi parametrov vodovodnega sistema, števila vstopnih točk vode, produktivnosti vrtin in drugih parametrov.

Vrste

Če želite izvedeti, kako izbrati črpalno postajo za vodnjak, bomo morali razumeti vrste postaj in razumeti, kakšne so njihove razlike..

Obstajajo trije glavni sistemi, odvisno od zasnove sesalnega sistema:

1. Neposredni sesalni sistem. Črpalka ustvari vakuum v dovodni cevi, atmosferski tlak pa potisne tekočino v to cev. Problem sistema je, da je zaradi omejenega zračnega tlaka v ozračju našega planeta (okoli 1013, 25 hPa) stolpec vode, ki ga ta tlak lahko potiska, nekaj več kot 10 metrov;
2. Sistem z vgrajenim izmetnikom. Tukaj je indirektno sesanje vode: črpalka ustvari cur, ki pri prehodu skozi šobo ejektorja ustvari zmanjšan tlak v sesalni komori in pod njenim delovanjem črpa vodo iz vrtine. Prednost tega sistema je, da je črpalka zavarovana pred suhim delovanjem, saj kontinuirano črpajo vodo v krogotok za kroženje zraka;

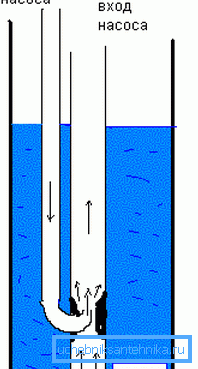

3. Sistem daljinskega iztiskanja. V tem primeru oblikovanje predpostavlja, da je ejektor potopljen v vdolbino, zdaj pa nas višina kolone ne zadeva, saj je aparat nameščen blizu vodnega ogledala. Tukaj se sesanje izvede tudi zaradi učinka Bernoulli na posreden način, vendar pa učinkovitost in učinkovitost sistema padejo v prid možnosti dviganja vode iz velike globine.

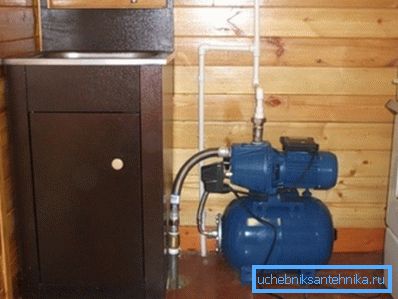

Prva vrsta sistema lahko uporablja črpalno postajo za vodotok Abesinije, saj njegova globina ne presega zmogljivosti atmosferskega tlaka. Tudi ta sistem je primeren za plitke vire peska, če pa njihova globina doseže 15 metrov (vse to je večja od 9), taka postaja ne bo delovala.

Drugi tip ima enak obseg kot prvi, je preprosto zaščiten pred razpadom črpalke zaradi zračnih vtičev, ki vstopajo v cevovod. To je bolj napreden dizajn, vendar je cena višja.

Sistem z oddaljenim (potopljenim) izmetalom vam omogoča črpanje vode z globine približno 40 metrov. Ta možnost se najpogosteje uporablja na globini 20 metrov ali 25 metrov, vendar je učinkovitost takšne črpalke omejena na nizko učinkovitost in zato ne deluje dobro za kmetije z velikim številom mest za vnos vode.

Obstajajo tudi konstrukcije, kjer se namesto hidrofakrata uporablja hranilnik, pri katerem se črpalka vklopi in izklopi z uporabo plovnega mehanizma. Tak model se šteje za zastarelega, saj bo voda poplavila vašo hišo, ko bo plovec uspel, in ne bomo podrobno obravnavali.

Za udobje izračunavanja porabe vode vodovodne napeljave doma smo sestavili tabelo s povprečnimi vrednostmi porabe različnih vodovodnih napeljav:

Če dodate pretok vseh vaših vodnih točk, boste dobili potrebno zmogljivost, potrebno za hkratno delovanje vseh pip.

Bodite pozorni! Za določitev vrste opreme, ki jo potrebujete, morate poznati raven vodnega ogledala v vrtini (dinamična raven) in zahtevano zmogljivost vodovodnega sistema. Poznavanje teh parametrov lahko enostavno izberete želeno enoto.

Koristi

Kot je znano, se ne uporabljajo le površinske postaje, temveč tudi potopne črpalke za opremljanje vodonosnikov. Katere so prednosti zunanjih enot v potopne?

Ni jih veliko, vendar so zelo pomembne:

• Najpomembnejša prednost je nizka cena v primerjavi z dragimi globokimi sedeži. Če vam ni treba zagotoviti večje zmogljivosti ali črpanja vode iz velike globine, potem ni smiselno porabiti denarja na podvodni napravi za vodnjak;
• Površinska lokacija omogoča enostaven in enostaven dostop do opreme za vzdrževanje in popravilo v primeru okvare ali nesreče. Za čiščenje ali prilagajanje globokomorskih črpalk jih je treba odstraniti iz ohišja, kar je precej težavno in ne vedno enostavno;
• Ko enota ne uspe, jo je mogoče enostavno zamenjati, saj stroški zamenjave takšne črpalne opreme za vodnjak ne bodo močno vplivali na družinski proračun, kompleksnost dela pa je na voljo tudi amaterju;
• Naprava z vgrajenim ali oddaljenim izmetnikom se ne boji vstopa zraka v sistem, ker krogotok za kroženje zraka črpalko črpalke neprestano napolni z vodo;

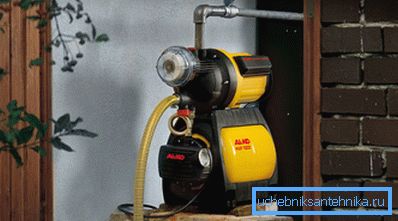

• Veliko modelov postaj se lahko uporablja kot prenosna možnost za zalivanje vrtov ali za druge namene.

Bodite pozorni! Kot je razvidno iz značilnosti, je priporočljivo uporabljati sisteme za dovod površinske vode v državi, na majhni kmetiji, v zasebnem gospodinjstvu z nizko porabo vode. Za vzdrževanje arteških vrtin ali zelo velike kmetije takšne postaje niso primerne.

Slabosti

Tako kot katera koli druga oprema imajo naprave za prenos površinskih voda več pomanjkljivosti:

• Globina vrtine, ki jo lahko vzdržuje običajna postaja brez potopnega izmetalnika, ni večja od 8 do 9 metrov. Zakaj ne 10,3? To je posledica izgube in ne-idealnih delovnih pogojev opreme;
• Površinska črpalka ali centrifugalna postaja povzroči precej zaznaven hrup, in ko se oprema nahaja v hiši, bo ta hrup slišal prebivalec;

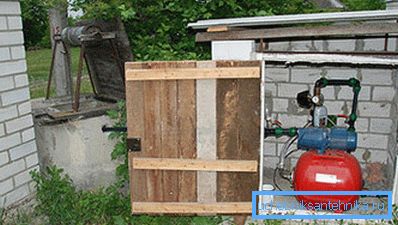

• Ko ohranite poletno počitniško hišo v zimskem času, mora biti enota, ki se nahaja na površini, skrita ali odvzeta z vami, saj jo je mogoče ukraditi ali poškodovati;

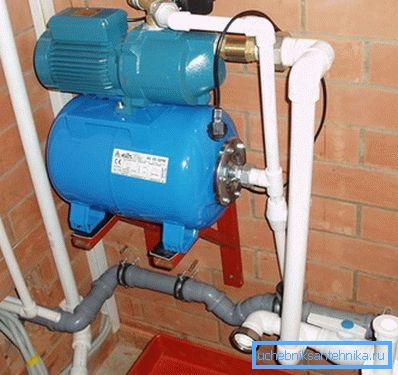

• Postaja zahteva določeno mesto v tehnični, uporabni ali kletni sobi, ki je ni vedno mogoče dodeliti;
• Ko motor deluje, pride do dovolj močnih vibracij, ki lahko škodijo okoliškim gradbenim konstrukcijam in cevovodu, priključenim na sistem.

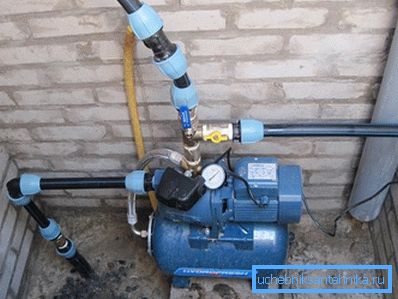

Bodite pozorni! Kljub vsem pomanjkljivostim in omejitvam je običajna črpalna postaja s tlakom 45 metrov zadostna za potrebe družine 4 ljudi.

Skupščina

Za tiste, ki želijo povezati opremo z lastnimi rokami, smo sestavili majhno navodilo:

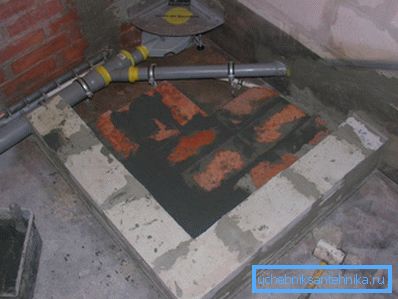

1. Na izbrani lokaciji postaje naredimo trdno podlago. Najprimernejši način je izdelati podij iz opeke ali betona od 1,2 do 1,4 metra;

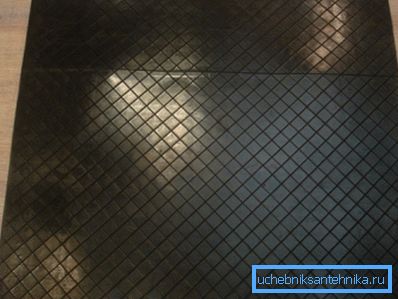

1. Na stopničke postavimo gumijasto podlogo z debelino 10-20 mm, da vlažimo vibracije. Kompleks namestimo na noge, pritrdimo noge s sidri na stopničke skozi montažne luknje;

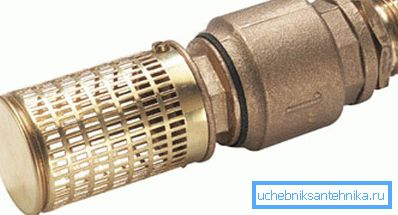

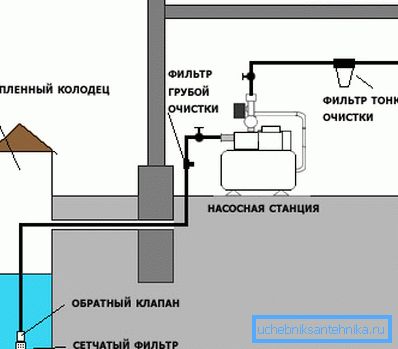

1. Od vdora do mesta črpanja izkopljamo jarko globoko pod nivojem zamrzovanja tal, v katerem položimo cevovod iz polietilena ali druge plastike. Sesalni konec cevi dopolnimo s povratnim ventilom in grobim filtrom (redno majhno mrežico iz nerjavečega jekla;

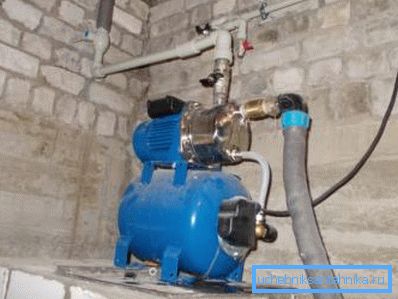

1. Na koncu cevi, ki prihaja iz vodnega vira, vlečemo palčno sklopko z zunanjim navojem, na katerega pritrdimo povratni ventil, nato kovinsko kotno vgradnjo, čemur sledi ravno »American«. Vse to je povezano s sesalnim priključkom sistema;

1. Iztok enote se nadaljuje z "ameriškim" žerjavom, na katerega pritrdimo kombinirano rotacijsko (90 stopinjsko) sklopko iz polipropilena v navoje. Priključite vodovodno cev na sklopko;

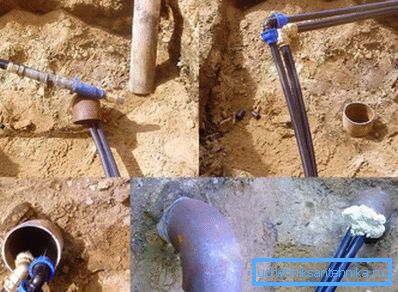

1. Vertikalna sesalna cev je priključena na vodoravni del podzemnega cevovoda z vrtljivimi okovji ali spojkami;

1. Črpalko napolnite z vodo skozi posebno luknjo (preberite navodila za napravo), odprite pipo in preskusite sistem;

1. Če je preskus uspešen, kopamo v jarke in zapečatimo in zaprite mesto, kjer cevi vstopajo v vrtino.

Zaključek

Kot je razvidno iz naših navodil, namestitev in priključitev črpalne postaje ni tako težka. Če želite sestaviti vodovodno napravo, lahko pokličete čarovnika in to lahko storite sami, tako da upoštevate točke v priloženem vodniku. Pomagajte vam tudi v tem članku.
