Črpalne postaje: opredelitev, načelo delovanja, sorte

Mnoge poletne hiše in hiše nimajo centralnega sistema za oskrbo z vodo in so prisiljene opremiti svoje lastne vire v obliki vodnjakov ali vrtin, saj je prisotnost neprekinjenega oskrbe z vodo, ki je eden glavnih kazalcev udobja.

Da bi zagotovili neprekinjeno oskrbo z vodo, se v vrtinčku ali vdolbini vgradi posebna črpalna postaja, ki nudi stanovanjsko hišo ali lokacijo s stalnim pritiskom vode. Zaradi tega ste neodvisni od centralnega sistema, sosedov ali vode, ki jih prinašajo tankerji.

Takšne postaje so običajno zbrane neodvisno in nameščene so na abyssinških vrtinah, kjer je nivo vodonosnika na globini od 5 do 15 metrov.

Kaj je črpalna postaja

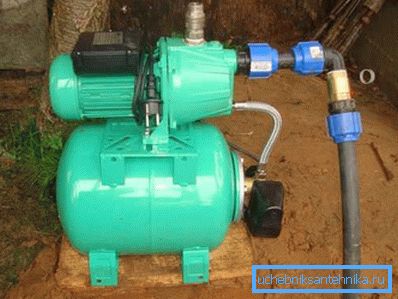

Črpalna postaja za abiesinski vodnjak je niz različnih enot in cevnega sistema, ki služi za dvig pitne vode iz vrtine, čiščenje in ustvarjanje stalnega in neprekinjenega tlaka v sistemu za oskrbo z vodo.

Postaje se lahko med seboj razlikujejo:

• prisotnost različnih enot;
• sistem senzorjev;
• moč.

Vendar pa je načelo delovanja enako za vse.

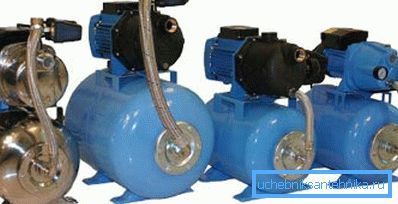

Paket takšnega sistema vključuje:

• samosesalna črpalka, ki sili gibanje tekočine;

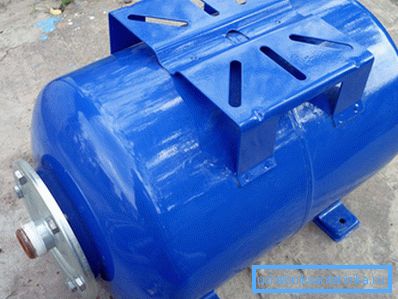

• hidravlični akumulator z volumnom od 10 do 100 litrov, odvisno od števila potrošnikov in zahtevane količine porabljene tekočine;

• tlačno stikalo v sistemu;

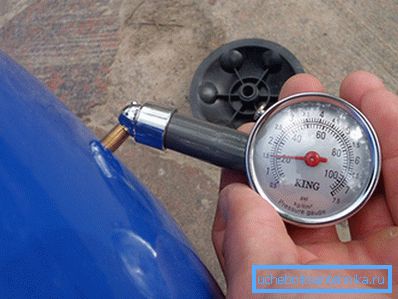

• manometer;

• cevovodi za usmerjanje vode potrošnikom;
• grobe in fine filtrirne sisteme.

Takšne komponente kot hidravlični akumulator in električna črpalka so izbrane za vsak sistem posebej, ob upoštevanju številnih indikatorjev. Pred izbiro črpalne postaje za vodnjake je potrebno izvesti veliko število izračunov.

Zelo težko je določiti parametre sistema samostojno, zato je priporočljivo, da stopite v stik s specializiranimi podjetji, kjer bodo usposobljeni inženirji z bogatimi izkušnjami opravili vse potrebno delo. Cena takšne storitve ni tako visoka, vendar ne smete zanemariti.

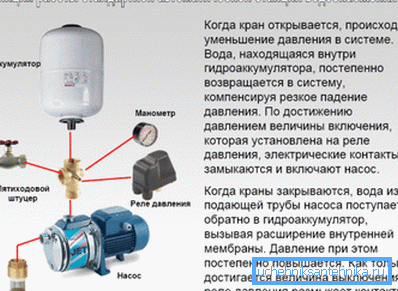

Načelo delovanja

Načelo delovanja postaje je čim preprostejše. Električna črpalka napolni rezervoar z vodo, s čimer ustvari pritisk v vodovodni sistem iz vrtine. Ko odprete ventil na katerikoli potrošnik, se tlak v rezervoarju začne zmanjševati.

Če dosežete minimalno vrednost, se pritisne stikalo aktivira in vklopi električno črpalko. Ko črpalka napolni rezervoar in ustvari zahtevani maksimalni tlak, se rele ponovno vključi in izklopi črpalko.

Veliko sistemov je opremljenih z avtomatiko, ki nadzira obremenitev črpalke, njeno temperaturo in hitrost. V odsotnosti tekočine v sistemu ali pregrevanja električnega motorja ga avtomatizacija odklopi, kar preprečuje zlom.

Vrste črpalk

V večini primerov je črpalna postaja v vrtini opremljena s centrifugalnimi samosesnimi črpalkami, ki imajo lahko dve različici zasnove:

• ejektor je vgrajen v ohišje enote;
• daljinski izmetač;
• enote brez ejektorja;
• večstopenjske črpalke.

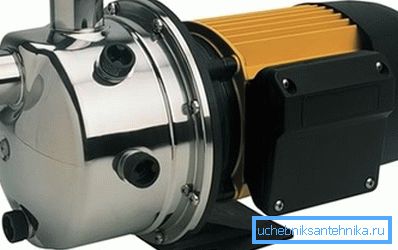

1. Enote z vgrajenim izmetnikom (fotografija) zagotavljajo visok tlak v sistemu, lahko izhodni curki dosežejo 40 metrov, vendar se delovna tekočina lahko dvigne s globine največ 8 metrov. Takšne enote lahko delujejo v odsotnosti tekočine brez pregrevanja. Ob zagonu črpalka izprazni nabran zrak iz sistema in nato črpa v tekočino. Takšne črpalke so zanesljive, vendar imajo tudi pomanjkljivost hrupa. Iz tega razloga je takšna črpalna postaja nameščena v prvotnem vmesnem izklopu hrupa.

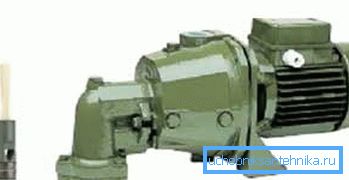

1. Enote s prenosnim izmetnikom (fotografija) lahko dvignejo vodo z globine do 45 metrov. Takšne enote, ko delajo, proizvajajo malo hrupa in so navadno nameščene v hiši. Daljinski iztiskalnik se spusti v vodnjak in potopi v vodo. Te naprave porabijo majhno količino energije pri visoki zmogljivosti, toda z zrakom v sistemu se črpalka hitro pregreje in izklopi. Da bi preprečili odtek tekočine nazaj v vdolbino, je na sesalni liniji nameščen poseben nepovratni ventil.

1. Postaje brez ejektorja (fotografija) so bistveno drugačne od ejektorskih postaj v skladu s shemo delovanja. Načelo delovanja je večstopenjski sistem vodnjakov, od katerih ima vsaka svojo črpalko, črpanje vode na naslednjo raven. Glavna delovna posoda je nameščena na določeni višini nad tlemi, kar ustvarja naravni gravitacijski pritisk vode v vodovodnem sistemu hiše. Tak sistem se uporablja za zagotavljanje vode velikemu številu potrošnikov na določenem območju. Danes jih lahko opazujemo v obliki visokih vodnih stolpov z razširjenim zgornjim delom, toda v zasebnih hišah se ta sistem redko uporablja zaradi težav pri namestitvi.

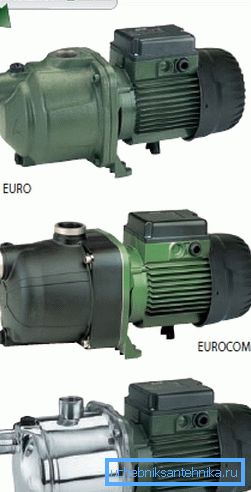

2. Črpališče za abyssinski vodnjak z večstopenjsko centrifugalno (vortex) črpalko se uporablja v sistemih, kjer je potreben zelo visok tlak. Enote v njihovem oblikovanju so čim enostavnejše in praktično delajo brez hrupa. Ne potrebujejo nepovratnega ventila, saj so že na začetku opremljeni z njimi. Lahko deluje v prostem teku in se ne boji zraka. Vendar pa potrebujejo dober sistem filtracije, saj lahko majhno zrno peska, če se sprosti v črpalko, poškoduje.

Kako izbrati črpalno postajo

Najpomembnejši dogodek je izbira črpalne postaje za vodnjak. Danes na trgu obstaja veliko število različnih proizvajalcev, ki s svojim asortimanom lahko zadovoljijo potrebe katere koli stranke.

Nasvet: Preden sprejmete odločitev o nakupu takšne postaje za vaš dom, morate najprej preučiti značilnosti samega vira. Vsak vdolbin ali vodnjak je priložen navodilom za uporabo s tehničnimi specifikacijami.

Iz tega priročnika boste izvedeli:

• dobro globino;
• premer ohišja;
• statična in dinamična raven vode pri viru;
• hitrost pretoka;
• uspešnost.

Po pregledu vseh teh podatkov boste lahko razumeli, katero črpalno postajo je treba izbrati za vodnjako, tako da deluje učinkovito in brez preobremenitev.

Nato morate izračunati povprečno količino porabljene vode ob upoštevanju kazalnikov, kot so:

• število prebivalcev v hiši;
• razpoložljivost namakalnih ali namakalnih sistemov;
• gospodinjski aparati porabljene vode (kotel, pomivalni stroj, pralni stroj).

Omeniti velja, da so taki izračuni izjemno težko opraviti brez posebnega teoretičnega znanja, zato je treba črpalno postajo za izkoplje izračunati s strani strokovnjakov, ki uporabljajo posebne računalniške programe.

Kje namestiti črpalno postajo

Postaja se lahko namesti na tri mesta:

• keson dobro;
• klet stanovanjske hiše;
• ločena struktura.

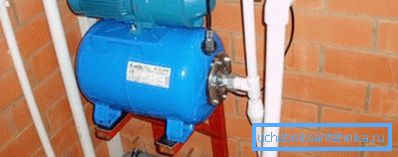

V smislu praktičnosti in enostavnosti vzdrževanja je bolje izbrati enoto v kleti hiše. V tem primeru mora biti klet izolirana od vlage in se ogrevati, saj ima sistem električne komponente, ki ne morejo povzročiti kratkega stika in lahko zamrznejo tudi, če temperatura v kleti padne pod ničlo pozimi.

Enota mora biti nameščena na leseni ali plastični postelji, ne da bi se dotaknila sten zgradbe, ker med delovanjem električna črpalka ustvarja vibracije.

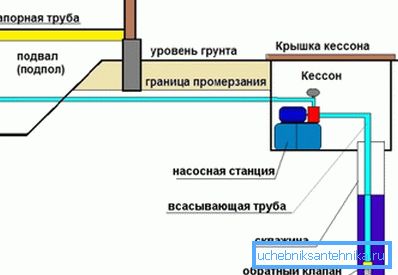

Če za hrup električnega motorja namestite črpalno postajo za vodnjak s svojimi rokami v kesoni, je treba dodatno kondenzirati ogrevano keson, postaja pa mora biti nameščena pod nivojem zamrzovanja tal. Ponavadi v zmernih območjih stopnja zamrznitve ne presega 2,5 metra.

Nasvet: če je globina rudnika več kot 12 metrov, je bolje uporabiti dvocevno postajo z ejektorjem. Z globino globine manj kot 12 metrov zadostuje enocevni sistem.

Če sistem ustvari veliko hrupa, vendar ga zaradi neugodnosti vzdrževanja ne želite spustiti v keson, potem lahko zgradite majhno razsežnost poleg vrtine ali hiše, v kateri bo postaja. Vendar pa mora biti ta struktura izolirana, nepremočljiva in prezračevana za sobo.

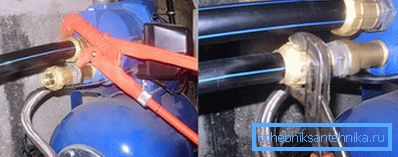

Postopek namestitve postaje in povezave

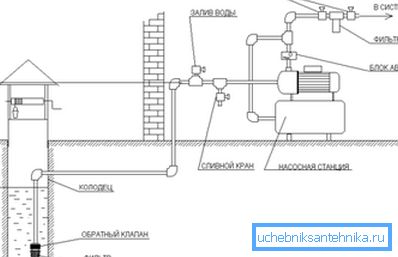

Podrobneje bomo podrobneje preučili povezavo postaje z ejektorjem na vodovodno omrežje stanovanjske stavbe.

• prva stvar, ki gre proti ejektorju (litoželezna naprava s tremi izhodi);

• v sesalni strani ejektorja je vgrajen mrežni filter, ki preprečuje vstop velikim delcem v sistem;

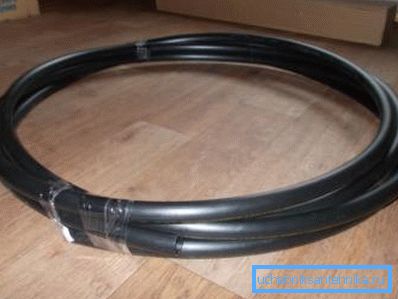

• Adapter spojke so pritrjene na izstopne odprtine, ki se priključijo na plastične cevi (če niso vgrajeni v sam ejektor);

• Plastične cevi so postavljene v cevovode (potopi se kopajo na globino pod zamrznitvijo tal in zagotavljajo dodatno izolacijo);

• ejektor je nameščen na želeni globini in luknja cevi iz črpalke je tesno zaprta;
• običajno je pred vstopom v črpalko nameščen grobi filter vode, ki čisti vodo iz majhnih delcev peska;
• na izstopu iz črpalke postavite fin filter, ki očisti vodo iz raztopljenih težkih elementov v obliki železa in soli;
• električno omrežje za napajanje enote mora biti opremljeno z lastno avtomatsko napravo.

Bodite pozorni! Tlačno stikalo je potrebno pravilno nastaviti in se prepričajte, da deluje prvič, da se zažene. Običajno proizvajalec priloži navodila za natančno nastavitev.

Ker takšni sistemi delujejo z elektromotorji in imajo veliko elektronike za zagotovitev pravilnega delovanja, je izredno pomembno zaščititi opremo pred močjo v električnem omrežju. Redni zaščitni valji za to niso primerni.

Zaključek

Močno vam priporočamo, da dobite neprekinjeno napajanje. V električni sistem celotne hiše lahko namestite poseben zaščitni sistem, vendar je takšna oprema precej draga.

Izredno pomembno je spremljati stanje vseh filtrov, ki so integrirani v sistem, in preprečiti njihovo zamašitev. Če je filter bolj umazan, težje je črpalka črpati vodo in mora delovati pri povišanih obremenitvah. To povzroči pregrevanje, večjo obrabo delov drobljenja in skrajšano življenjsko dobo.

Poskrbite, da boste v tem članku gledali videoposnetek, da bi obnovili bazo znanja s koristnimi informacijami.
