Diagram povezave vrtine črpalke: več alternativ

Elektronski inženirji imajo znani pregovor: "Elektronika je znanost stikov". Možno je s precej naključno reči, da vodovodni sistemi prav tako držijo te izjave.

Preveč je odvisno od kakovosti priključkov in stanja cevovodov. Hkrati obstaja ena pomembna razlika - če boste izvedli shemo povezav z vodo, morate vsaj na splošno upoštevati načela ureditve samega vdolbinice in vrsto in obliko črpalke, ki jo uporabljate.

Prepričajte se, da so vodne cevi odvisne tudi od znanosti o stikih.

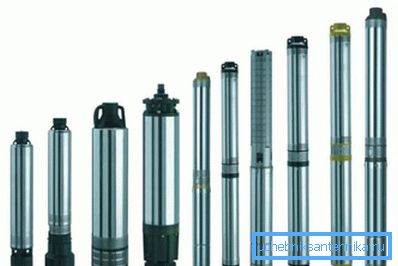

Zato analiziramo, katere črpalke so na splošno na voljo glede na njihovo zasnovo:

• vodoravno ali navpično - odvisno od usmeritve osi vrtenja delovne gredi;
• z zunanjo ali notranjo podporo;
• z aksialno ali stransko dovodno vodo;
• enostopenjski ali večstopenjski - odvisno od števila stopenj oskrbe z vodo;
• presek - vsaka faza ima na koncu konektor;
• s koncem ali osnim konektorjem;
• z zaščitno prevleko znotraj ali brez;
• potopna - njegova lokacija pod vodno gladino;
• polpopirljivo - naprava je pod vodo, motor pa višji;
• samosesalna - proizvaja samodejno in neodvisno polnjenje dovodnega cevovoda;
• nastavljiv - sposoben samostojno prilagajati količino oskrbe z vodo;
• stika s hermetično vodo z ozračjem je izključena.

Obstajajo še druge značilnosti oblikovanja, vendar že sodeč po predstavljeni raznolikosti oblikovalskih rešitev sklepamo, da trg ponuja veliko število črpalk za proizvodnjo vode iz vodnjakov.

Najpogosteje pa se uporablja:

• vertikalno - so odlične za zadevno aplikacijo;
• monoblock - potrebna je preprostost, glede na raven nečistoč;
• z notranjimi podporami;
• z aksialnim vhodom - tudi glede na konfiguracijo ohišja;
• enostopenjsko - v skladu z načeli preprostosti;
• s končnim priključkom;
• z uporabo notranje zaščite površine;
• podvodni in,
• zapečateno.

Potopni

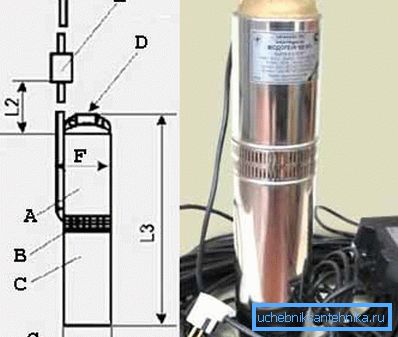

Ena izmed najbolj znanih shem potopne črpalke je prikazana na sliki "A".

Tukaj:

• A - črpalni del;
• B - filter;
• C - električni motor;
• D-1-colni navoj cevi;
• E-kondenzator polje;
• F - ta model ima največji notranji premer ohišja 105 mm.

Električna povezava

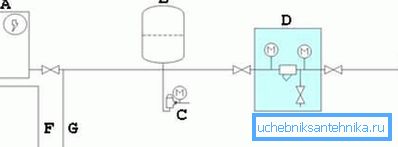

Osnovni načrt priključitve takšne črpalke je:

• A - grelnik vode;
• B - rezervoar za shranjevanje 40-50 litrov;
• C - tlačno stikalo - za zaščito pred pretiranim tlakom;

• D - grobi filter;
• E - namestitev naprave v vrtino;
• F - cevovod za tople vode do hiše;
• G - cevovod za hladno vodo do hiše.

Dober nasvet! Svetujemo vam, da kupite posebne načine povezave od ustreznih proizvajalcev. Razlike so lahko v parametrih omrežne povezave in pri potrebi po namestitvi dodatnih varovalk.

Popolni diagrami ožičenja

Obstaja več povezovalnih sistemov. Predstavljamo jih nekatere, najbolj tipične.

Povezava z uporabo kationske komore

Če se odločite za izdelavo kationske komore, nadaljujte s tem na zadnjo fazo vrtinčne opreme.

Hkrati bo polna povezava videti takole:

• A - kesonova komora;
• B - stalna raven vode;
• C - varnostni kabel;
• D - črpalka;
• Senzorji E - suha vožnja - bodite pozorni na te zelo uporabne pomožne elemente sistema, niso pogosto nameščeni, včasih pa so nepogrešljivi pri analizi napredka pri delu;
• F - dobro ohišje;
• G-krmilni kabel;

• H - nadzorna plošča;
• I - stikalo tlaka - še en pomemben element, ki nadzoruje sistem;
• J - zveza na petih vhodih;
• K - glava cevi - priporočamo posebno pozornost skrbni postavitvi in ​​stanju glave;
• L - ventil za odvod vode, kot element zaščitnega sistema;
• M - hidroakumulator;
• N - manometer - potrebno je ves čas poznati tlak v sistemu;
• P - filter na dnu - funkcija te sheme - filter je že na izhodu sistema;
• Q - kontrolni ventil.

Povezava s poudarkom na hidroakumulatorju

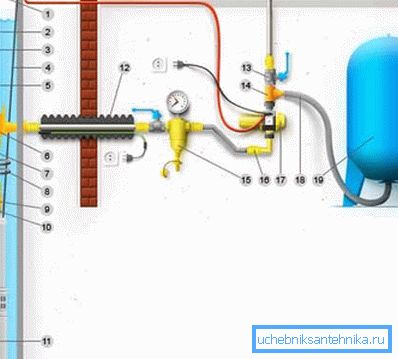

Na naslednji sliki je filter nameščen v sredini in uporabite zaščito pred zamrznitvijo vode:

• 1 - vodnjak;
• 2 - električni kabel;
• 3 - pocinkane cevi - zaščita pred korozijo je zelo pomembna za naprave te vrste;
• 4 - varnostni kabel;
• 5 - hermetično kabelsko omarico;
• 6 - adapter;
• 7 - cev;
• 8 - kabelske vezi;
• 9 - kontrolni ventil;

• 10 - bradavica;
• 11 - vrtalna črpalka;
• 12 - zaščita proti zmrzovanju;
• 13 - zavorni sistem;
• 14 - tee;
• 15 - glavni filter;
• 16 - adapter;
• 17 - elektronska enota za avtomatizacijo;
• 18 - ožičenje;
• 19 - hidroakumulator.

Omejite pozornost na opremo

Druga možnost kaže najbolj skrben odnos do celotnega veznega sistema, pri čemer opozarja, da so cevovodi tudi znanost o stiku.

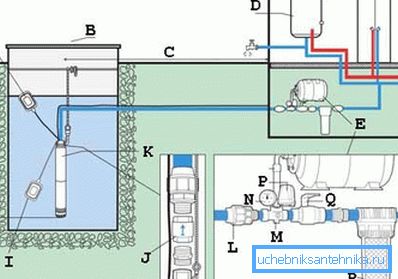

Pazite na senzor, ki uporablja delovno in "suho" stanje:

• A - položaj senzorja v delovnem položaju črpalke, kadar je v vodi dovolj vode;
• B - vodnjak;
• C je vodoravni del zgornje ravni tal;
• D - bojler;
• E - hidrokumulator;
• F - celotna globina;
• G - dinamična, nenehno spreminjajoča se raven;
• H je najmanjša razdalja od roba naprave do dna vdolbine;

• I - položaj senzorja, kadar je v sili ustavljen zaradi pomanjkanja vode, "suh" način;
• J - položaj kontrolnega ventila, bodite pozorni na sistem okovja;
• K - potopna črpalka s plovcem;
• L - sklopka;
• M - opremljanje za 5 izhodov;
• N - manometer;
• P - tlačno stikalo;
• Q-krogelni ventil;
• R - predfilter.

Povezava s površinsko črpalko

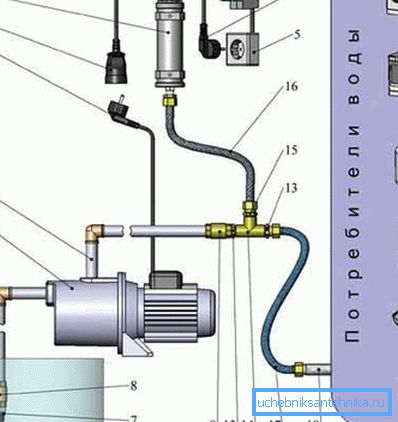

Predstavljanje in povezovanje površinske črpalke:

• 1 - nadzorni sistem;
• 2 - napajalni kabel in vtič;
• 3 - napajalni kabel in vtičnica;
• 4 - avtomatski odklopnik - obvezen element za zaščito pred preobremenitvami in vzdrževanje sistema v delovnem stanju;
• 5 - vtičnica, predlagana shema deluje iz standardne mreže 220 V in 50 Hz;
• 6 - dobro;
• 7 - vhodna cedila;
• 8 - kontrolni ventil;

• 9 - sesalna cev;
• 10 - površinska črpalka;
• 11 - napajalni kabel in čep;
• 12 - cev za injiciranje;
• 13 - bradavica;
• 14 - tee;
• 15 - prehodni priključek;
• 16 - prilagodljiv eyeliner;
• 17 - eyeliner;
• 18 - plinovod za potrošnike.

Dober nasvet! Pri izbiri črpalke priporočamo, da se upoštevate naslednja merila: njegov namen, zmogljivost in zahtevana višina dviga vode, vrsta sesalne cevi, če gre za površinsko črpalko - oblika in premer notranjega prereza lahko zmanjšata učinkovitost črpalke pod kakšnimi pogoji se bo delovanje izvajalo v zaprtih prostorih ali na prostem zrak.

Sklepi

Obstaja veliko možnosti za priključitev črpalk za dobavo vode iz vrtine. Brez izkušenj, bo te sheme z lastnimi rokami, tudi če je poučevanje, zelo težko. Upoštevamo, da je cena možnih napak previsoka.

Ponudite, da opravite vse delo strokovnjakov. Vendar pa to ne izključuje, da je treba podrobno poznati vse nianse procesov, ki se izvajajo, zato si oglejte več video posnetkov v tem članku kot enkrat.
