Dizajn hdpe: oblikovne značilnosti in obseg uporabe

Danes se vse bolj in bolj pogosto uporabljajo cevi iz polietilena nizkotlačnega polietilena HDPE pri gradnji domačih in industrijskih cevovodov. Ta material olajša namestitev omrežij, poveča njihovo zanesljivost in podaljša življenjsko dobo.

Druga prednost plastičnih sistemov je enostavnost in hitrost blokirnih naprav na njih. To so praviloma posebni PND pipe in ventili.

Značilnosti krogličnega ventila

V večini primerov so ti ventili tip krogle.

Področje uporabe

Priključki in pipe za HDPE cevi so nameščeni na spojnih točkah različnih delov omrežja, poleg tega - na kontrolnih točkah pretoka.

Bodite pozorni! Zagotavljajo neprepustne partnerje. Poleg tega zagotavljajo možnost odpiranja / zapiranja cevi in ​​regulacije pretoka snovi, ki potekajo skozi. Med njimi so hladni, vroči, agresivni kemični plini in tekočine.

V sistemih PND se uporabljajo krogelni ventili s premerom 20/150 mm ali več:

• pitno in tehnično oskrbo z vodo;
• odplake;
• oskrba s plinom;
• zalivanje;
• prevoz tehničnih in kemičnih tekočin.

Konfiguracija naprave in materiali

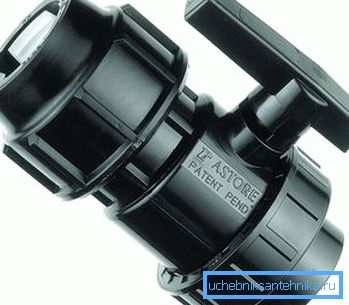

Izdelki za kroglice se razlikujejo v proizvodnji materiala. Najpogosteje uporabljane plastične pipe za cevi iz HDPE, medenine in jekla.

Po zasnovi so takšne naprave znane:

• kotiček;
• kontrolne točke;
• multi-pass (tri ali več vstopov).

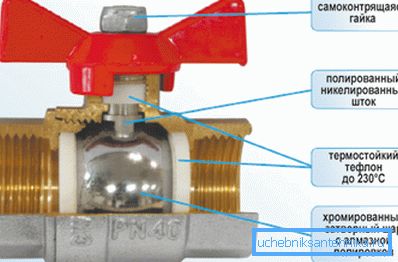

Regulacijski ali zapahnilni element v krogelnem ventilu ima obliko kroga z dvema luknjama. Povezan je z ročico naprave in se premika okoli svoje osi. Kadar so luknje nameščene glede na pretok medija, to omogoča, da teče, ko ga postavlja slepa stran, jo zaklene.

Vrste pogonskih mehanizmov

Med načini pogonskega mehanizma so zaporni ventili za plastične cevi drugačni.

1. V omrežjih gospodinjstev z majhnim prečnim prerezom se pretoki prekrivajo s pipami PND 25, 32, 50 itd. Z ročnim načinom krmiljenja. Torej ročaji se zavrtijo samo z rokami. Ta metoda je značilna za cevovode, nameščene na dostopnih mestih. Na tej podlagi morajo biti dostopne točke do žerjava opremljene z dodatno zaščito - ograjo ali blokirnim mehanizmom.
2. Razširjene in naprave z orodjem. Takšen pogon poveča ročno silo, s čimer se olajša sprememba položaja žerjava.

1. Cevovodi s prečnim prerezom 150 milimetrov in več se ne prekrivajo z lastnimi rokami. V tem primeru uporabite samodejne ali mehanske tipe pogonov.

Način njihovega upravljanja je lahko:

• hidravlični;

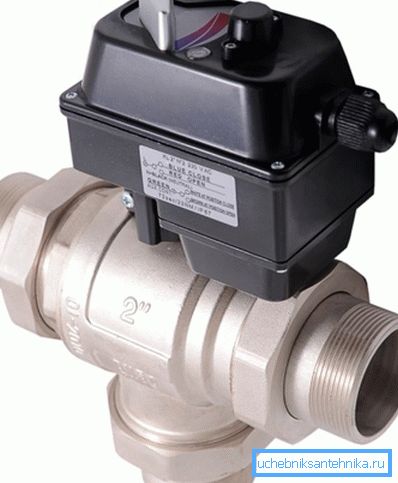

• električni;
• pnevmatski.

Bodite pozorni! Takšne naprave lahko zagotovijo daljinski nadzor ali popolno avtomatizacijo zapiranja / odpiranja cevovoda na podlagi določenih pogojev. Na primer - nastavljena temperatura zraka.

Načini namestitve

Za namestitev žerjava 63 PND ali drugega dela uporabite več metod.

1. Zatesnitev ali termistorsko varjenje omogoča najvišjo tesnost na spoju. Žerjava istočasno ni mogoče razstaviti in ponovno uporabiti.
2. Prirobnična povezava omogoča večkratno uporabo ventila in zamenjavo naprave brez uporabe posebne opreme. Ventili na prirobnicah za cevi imajo samo dve določbi: "odprt" in "zaprt". To odpravlja možnost prilagajanja pretoka. Takšni žerjavi so iz nerjavnega jekla ali litega železa. Uporabljajo se na sistemih velikega premera: plini, naftovodih itd. Naprave imajo visoko trdnost. Njihovo telo je montažno sestavljeno iz dveh elementov ali odlitkov.

1. Vlečna sklopka se uporablja v plinskih, ogrevalnih in vodovodnih omrežjih s premerom, ki ne presega 45 mm. Takšni ventili za cevi HDPE 32 in druge dele so enostavni za namestitev in enostavni za uporabo.

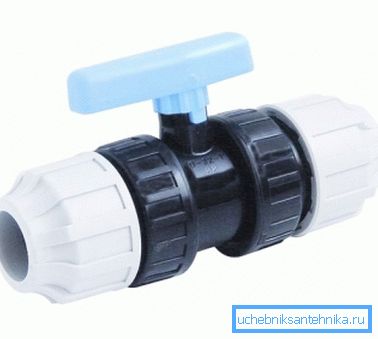

2. Krogelni ventil za pritrjevanje ali stiskanje (klešče) je pritrjen z uporabo bradavic in matice. Točke priključkov so tesnjene s tesnili. Spojka z bradavico omogoča večkratno uporabo naprav.
3. Možna in kombinirana vgradnja žerjava. V tem primeru se uporablja varjenje elementov z enakim prerezom, na primer 32-32 in prirobnic.

Prednosti in slabosti krogelnih ventilov

Prednosti krogelnih ventilov za plastične cevi so navedene spodaj.

1. Dolga življenjska doba.
2. Zanesljivost HDPE žerjavov je izražena z zajamčenim iztekom in popolnim tesnjenjem.
3. Naprave se lahko uporabljajo kot krmilnik pretoka.
4. Naprava ima najmanj delov. Zaradi tega cena ni previsoka, verjetnost neuspeha pa se zmanjša.
5. Pretok lahko blokira zelo hitro. To zagotavlja maksimalno učinkovitost upravljanja omrežja.
6. Praviloma za namestitev žerjava (izredno varjeni vmesnik) ni potrebna posebna oprema, ampak običajna ključa.

Slabosti naprav.

1. Omejeno velikodušno ravnilo. Večji je del cevi, zato je težje najti krogelni ventil za to.
2. Ko se naprava uporablja za prilagajanje pretoka in se ne more popolnoma prekrivati, je med obratovanjem lahko zmanjšana. To je posledica deformacije blokirne krogle, na kateri deluje plin ali tekočina v omrežju.
3. Navodilo opozarja, da se takšne naprave lahko uporabljajo v plinovodih s tlakom, ki ne presega 10 barov, in omrežji za oskrbo z vodo s tlakom, ki ne presega 16 barov.

Zaključek

Žerjavi, izdelani za cevi iz HDPE, omogočajo ustvarjanje optimalnih pogojev za uporabo sistemov, ki prevažajo tekočine in pline. Zaradi različnih modelov se lahko izberejo za vse vrste cevovodov.

Videoposnetek v tem članku vam bo pomagal bolje razumeti temo.
