Do-it-yourself vodovod: od projekta do cevi namestitev

Gradnja vodovodnega sistema v hiši ali stanovanju z lastnimi rokami je dokaj težka naloga, vendar je še vedno izvedljiva tudi za tiste, ki še niso naleteli na podobne naloge. Po pripravi boste lahko uspešno izvedli načrtovanje in montažo, prihranili pa boste tudi plačilo za storitve profesionalnih vodovodarjev.

Seveda, preden začnete uporabljati orodja, je vredno raziskati vse razpoložljive informacije. In za to smo poskusili spodaj, da bi zagotovili osnovne podatke, ki so vam morda koristni.

Načrtovanje vodovoda

Vir vode

Če moramo v stanovanju načrtovati sistem oskrbe z vodo, težave skoraj nikoli ne nastanejo. To je posledica dejstva, da je pri centraliziranem oskrbi z vodo potrebno postaviti dobesedno nekaj metrov cevi za priključitev vhoda v sobo z vsemi porabnimi točkami (dve ali trije od njih).

Kjer je težje obravnavati oskrbo z vodo zasebne hiše:

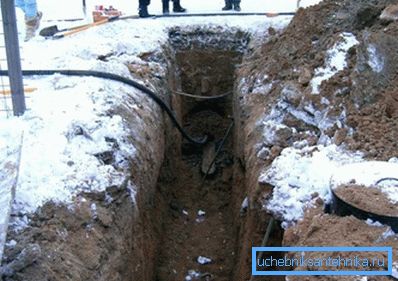

• Najprej moramo določiti vir. Če je lokalni sistem za oskrbo z vodo povezan z naseljem, moramo koordinirati povezavo z njim v občinskem vodovodnem kanalu ali drugem organu za izdajanje dovoljenj.
• Naslednje vprašanje povezuje avtocesto do hiše.. Tukaj, pogosto se je treba odločiti, kako postaviti vodovodne instalacije pod cesto, saj komunikacija ni vedno postavljena pred asfaltiranjem. Najbolj razumen način v tem primeru bo pritegnitev gradbene opreme, in sicer naprav za horizontalno vrtalno vrtanje.

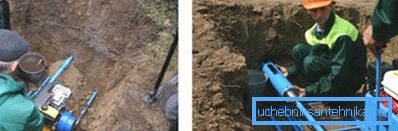

• Če ne želite porabiti denarja, ali morate prečkati cesto ne več kot 8 - 10 m, potem lahko poskusite sami.. Strokovnjaki o vprašanju, kako narediti preboj čez cesto za sistem oskrbe z vodo, priporočamo uporabo vodoravne svedre z podaljšanimi palicami. Seveda je zapletenost postopka zelo velika, vendar če imate več časa kot denar, je vredno poskusiti.

Bodite pozorni! Po SNB 3.03.02-97 je razdalja od oskrbe z vodo do ceste vsaj 2 m od roba stranskega kamna. Vendar pa je v vsaki posamezni situaciji vredno rešiti vprašanje posebej, saj pogosto te norme prezrejo že predhodno določene komunikacije.

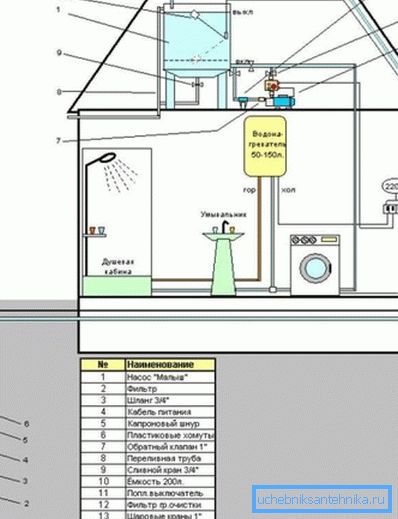

• Če ni vodne vode, je treba opremiti ločen vir. V tej zmogljivosti lahko pride do različnih vrtin in vrtin, opreme s posebnimi črpalkami za oskrbo z vodo v hiši.
• Za učinkovitejšo uporabo vira, poleg črpalke, je potrebno namestiti tudi ekspanzijsko posodo za shranjevanje vode. Prisotnost takšnega rezervoarja bo prispevala k enakomernemu tlaku v ceveh in takoj lahko uporabite dovod vode, ne da bi čakali, da črpalka črpal naslednji del vode.

Bodite pozorni! Vgradnja ekspanzijskih cistern tudi zmanjša porabo energije in podaljša življenjsko dobo črpalke zaradi redkega vklapljanja.

• Končno, morate razmišljati o udobju.. V zasebni hiši je edini vir tople vode električni, plinski ali grelnik trdega goriva, zato je pri načrtovanju komunikacij za to napravo potrebno zagotoviti ločen prostor.

Cev v hiši

Tudi znotraj same hiše morate načrtovati napeljavo cevi. Seveda je najbolje, če so vse točke porabe čim bližje točki vstopa, vendar to ni vedno tako.

Za načrtovanje sta lahko dve možnosti:

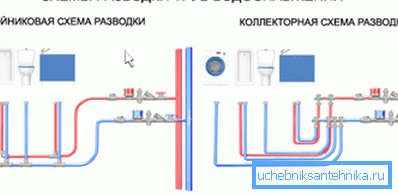

• Bolj ekonomično je tako imenovano serijsko ožičenje. Od dvižnika smo postavili en kontur, ki poteka vzdolž vseh točk porabe, in pred vsako točko opravljamo stransko črtico. Z žičnico povezujemo žerjav z vodo, s čimer prihranimo veliko količino materiala.
• Pomanjkljivost zaporednega usmerjanja je nestabilnost tlaka: takoj, ko odprete eno pipo, preostali tlak pade skoraj na nič.

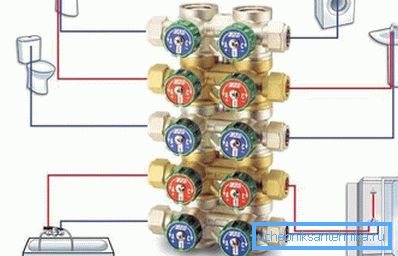

• Iz tega razloga uporabljamo zbiralno (vzporedno) ožičenje. Zbiralnik z več izhodi je priključen na dvižni vod, priključki tople in hladne vode pa so priključeni na te izhode - po eno za vsako točko porabe. Cena takšne rešitve bo bistveno višja, vendar je v velikih hišah vredno izvajati samo takšno shemo.

Nazadnje, ne pozabite na umivalnik. Običajno se vgradnja vodovoda izvede vzporedno z vgradnjo kanalizacijskega omrežja, zato je treba upoštevati potrebo po polaganju cevi za odvodnjavanje.

Orodje in materiali

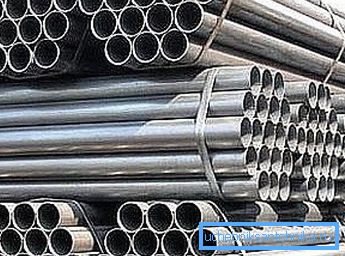

Izbira cevi

Ko je naš projekt pripravljen, se odločite, katere materiale bomo uporabili za njegovo izvajanje v praksi. In najprej je treba izbrati ustrezne cevi, saj je zanesljivost in vzdržljivost celotnega sistema v veliki meri odvisna od njih.

Za analizo trenutno razpoložljivih možnosti je vredno preučiti naslednjo tabelo:

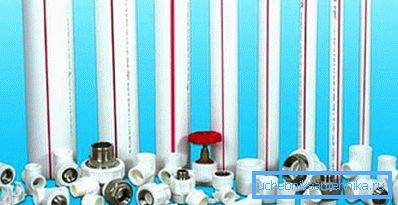

Kot je razvidno iz tabele, imajo različni materiali za vodovodne instalacije različne prednosti in slabosti. Vendar pa so pogosto polimerne cevi, ki se uporabljajo za samolepitev sistema ali pa so proizvodi združeni: zunanji del, ki je položen pod tlemi, je izdelan iz litega železa ali gostega prepletenega polietilena (PEX), notranji del pa je izdelan iz polipropilena ali kovinske plastike.

Izberemo orodja

Poleg cevi samih, pa tudi ustreznih pritrdilnih elementov in ventilov, bomo potrebovali tudi orodja.

Če celoten sistem gradimo z rokami od začetka do konca, potem je vredno kupiti:

• Shtroborez ali puncher za delo z oblikami ležajev.
• Žagan na kovino ali plastiko (odvisno od tega, kakšne cevi bomo položili).
• Varilni stroj (če nameravate namestiti trajne priključke jeklenih cevi).
• Spajkalnik s spajkanjem (oziroma za bakrene cevi)
• Rezalnik cevi je posebno orodje, ki bo olajšalo postopek prilagajanja izdelkov velikosti.

• Spajkalnik za plastične cevi ali stiskalnice za stiskalnice.
• Komplet vodovodnih orodij - nastavljivi in ​​odprti ključi, trimeri za odstranjevanje robov cevi itd.
• Raven in ruleta.
• Ročno orodje.

Prav tako ne skrbite za razpoložljivost zadostnega števila tesnil in sanitarnih navojev. S pomočjo teh delov bomo zagotovili tesnjenje točk pritrditve ventilov.

Namestitev sistema

Odprto in skrito tesnilo

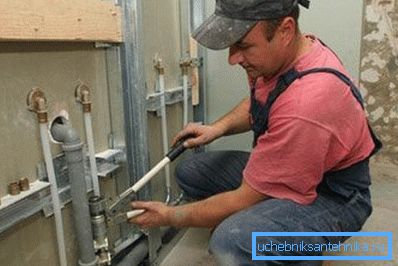

V tem poglavju bomo opisali, kako narediti vodovod.

Začnimo s pripravo osnove, na kateri bodo nameščene cevi:

• Najcenejše je odprto polaganje. V tem primeru so vse obrise nameščene vzdolž stene prostora in pritrjene na dnu s pomočjo sponk. Pritrditev mora biti dovolj trda, da se prepreči nenamerno premikanje cevi, toda pritrdilni elementi ne smejo prerezati izdelka in ga deformirati.

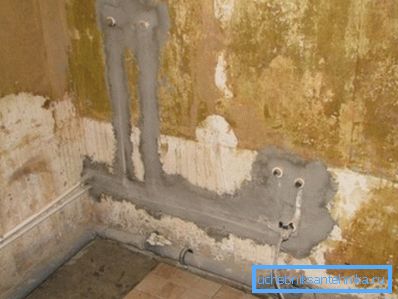

• Vendar pa mnogim ni všeč videz vodnih cevi, zato so v odprtih prostorih položeni v debelino stene. Če želite to narediti, v gradbenem materialu naredimo žlebove s stenskim črtomerom ali perforatorjem, pritrdimo komunikacijo v njih in sijajmo z utori z malto.
• Lahko naredite kompromisno rešitev. V tem primeru postavimo vse cevi odprto, vendar jih skrijemo za okrasnimi škatlami. To je še posebej priročno, če morate prikriti sorazmerno majhno območje, saj je ostalo konturo že za pohištvom (na primer kuhinjsko enoto).

Cevne povezave

Zdaj je čas za razpravo o dejanskem vgradnji vodovodnega omrežja. Ne glede na to, kateri material bomo izbrali, bodo cevi v vsakem primeru povezani z okovjem - ravnimi sklopkami, komolci, krivinami itd. Zasnova vgradnje in način pritrditve na cev je odvisna od instalacijske tehnologije.

Najlažji način za to je namestitev vodovodnega sistema na varjene armature ali s pomočjo posebnih orodij za kovinske plastične cevi. Obe možnosti bomo obravnavali v tem poglavju.

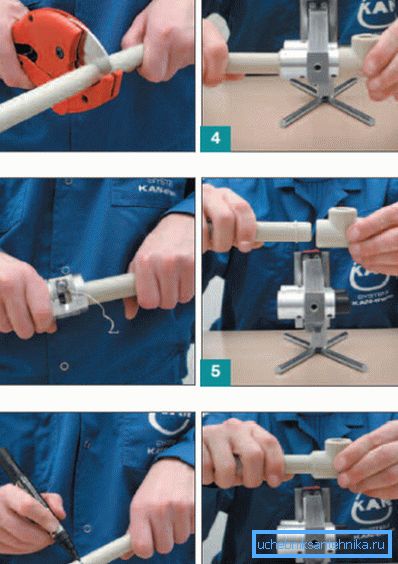

Varjenje se uporablja za povezavo cevi iz polimera:

• Izdelki, razrezani na velikost, skrbno čiščenje robov. Če je kovinska ojačitev del stene cevi, jo odstranimo tako, da ne zmanjšamo kvalitete varjenja.
• Izberite priključek, katerega premer ustreza premeru cevi, in konfiguracijo - nalogo.

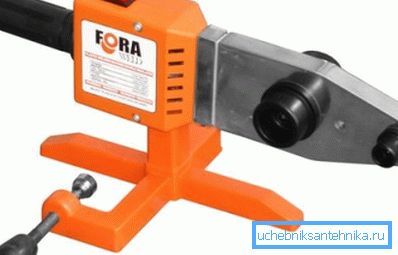

• Cev in priključek, ki ga pritrdimo na šobe spajkalnika. Vklopimo spajkalnik in segrejemo dele toliko, kolikor je to potrebno (čas je odvisen od debeline plastike in moči naprave).
• Odstranite dele iz šobe in priključite, potisnite cev v priključek brez vrtenja. Določimo jih 30 sekund, nato pa sprostimo in plastično polimeriziramo. Povezavo lahko uporabite v pol ure - uro.

Bodite pozorni! Pri odstranjevanju cevnega materiala se ne sme držati šobe, drugače so morda težave s povezavo. Če na spajkanju železa ostanejo plastični delci, to pomeni, da je prevleka iz teflona postala neuporabna, delovni element pa je treba zamenjati.

Kovinske cevi se lahko priključijo z okovom različnih konstrukcij.

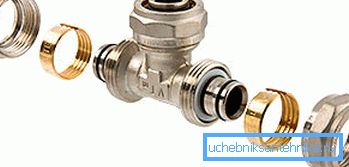

Manj zanesljiv, vendar hkrati enostavnejši za namestitev, so vpenjalni:

• Cev smo rezali po velikosti in na robu pritrdili matico in ovratnik, ki bo pritrjevala konstrukcijo v vgradnjo.

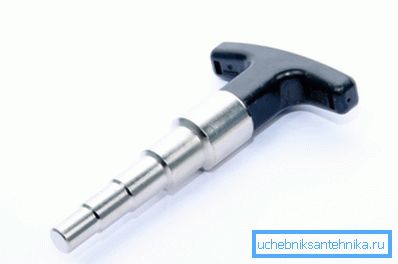

• Pazite, da konec cevi zapišete s kalibratorjem - to bo preprečilo deformacijo tesnilnih obročev.

• Vstavite priključek v žarišče, poravnajte vpenjalno spono in privijte matico, dokler se ne ustavi. Znak, na katerega smo vložili dovolj truda, je rahlo drgnjenje objemke.

Tlačne sklopke so bolj zanesljive, vendar za njihovo namestitev potrebujejo spretnosti in posebna orodja:

• Drobec cevi, ki je razrezan na velikost, je kalibriran tako, da skrbno poravna notranji lumen.
• Postavili smo rob stiskalnice.
• Priključek se vstavi v kalibrirano šobo, s čimer dodatno zaščiti povezavo pred korozijo z dielektrično tesnilo.
• Pritrdite povezavo s posebnimi kleščami. Za to je nameščen vložek, katerega premer ustreza premeru cevi, ki je priključen.
• Če smo naredili vse v redu, mora ta nosilec vzdržati delovni tlak do 10 Bar.

Po eni od teh metod je celoten sistem oskrbe z vodo sestavljen. Po tem bomo morali namestiti le ventile in priključiti ventile in mešalne naprave ter opraviti preskusno vožnjo. Če na sklepih ni puščanja, smo naredili vse v redu!

Zaključek

Vsi lahko opremijo vodovodni sistem z lastnimi rokami, vendar le tisti, ki preživi čas in temeljito preuči vse vidike prihajajoče naloge, bo uspelo zagotoviti, da bo sistem imel dolgo življenjsko dobo. Več informacij o značilnostih cevov za samolepitev lahko preberete v tem članku.
