Ejektor samega črpališča

Centrifugalne površinske črpalke se najpogosteje uporabljajo za oskrbo z vodo iz vrtin, manj pa se uporabljajo za oskrbo z vodo iz vrtine. Uporaba te vrste črpalke je omejena, kar je nezmožnost dvigovanja vode z globine več kot 8 m, če je vodno ogledalo v vdolbini manj kot 8 m, nato pa ne bo delovalo za dviganje vode s konvencionalno črpalko. Da bi črpalka dvignila vodo iz večje globine, je v sistem treba vključiti dodatno napravo, ki se imenuje izmetač. To ni vedno mogoče najti pri prodaji, cene pa ugriz, in s črpanjem iz črpališča s svojimi rokami iz odpadnih materialov je zelo realno. Seveda, to ne bo tako učinkovito kot iztiselec industrijske proizvodnje, vendar pa bo zagotovljeno, da bo manj kot 5 m manjkajoče globine.

Kako deluje ejektor

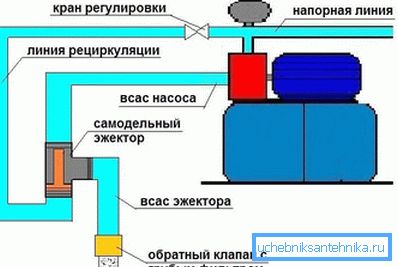

Načelo delovanja ejektorja temelji na premikanju vode v cevi, ki se z vstopom v nežno stožčasti del ejektorja poveča njegova hitrost, kar ima za posledico območje z zmanjšanim tlakom, kjer se voda odvleče od zunaj. Zunanji iztiskalnik črpalne postaje deluje tako, da oskrbuje vodo skozi cevovod za recirkulacijo, tok, ki vstopa v podolgovat del, poveča hitrost in tvori območje z zmanjšanim tlakom, kjer se voda sesuje od zunaj, da kompenzira nizek tlak. Z drugimi besedami, ejektor potisne vodo na višino, iz katere lahko črpalka sesuje.

Za učinkovitost ejektorja je značilen koeficient izmetavanja, ki prikazuje količino vpihane vode na enoto količine recirkulirane vode. V našem primeru je koeficient izmetavanja vode za 0,12, to je, ko je hitrost pretoka v ejektorju 1000 l / uro, bo ejektor sesal približno 120 l / uro.

Zasnova ejektorja (možnost 1)

Najenostavnejši izmetalnik je mogoče sestaviti na osnovi čepa in dušilke - ti podatki bodo služili kot Venturijeva cev v zelo poenostavljeni različici. Oblikovane elemente za ejektor lahko uporabimo iz različnih materialov (kovina, plastika). V tem primeru je zasnova ejektorja sestavljena iz medenine in kovinskih okov za kovinske cevi.

Premer oblikovanih elementov za zasnovo ejektorja je izveden glede na zmogljivost črpalne postaje in premer sesalne in recirkulacijske cevi, pri čemer premer sesalne cevi ne sme biti manjši od 25 mm. Pri naši zasnovi bomo uporabili čep s premerom 20 mm s sesalno cevjo 26 mm in z njim povezano cirkulacijsko cevjo 12,5 mm.

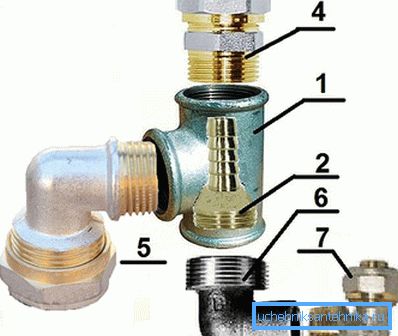

1. Tee? "Mm.
2. Sindikata? Mm in s podružnico 12 mm.
3. Adapter 20-25 mm.
4. Angle 90? (zunanji / notranji) za kovinsko plastično cev? "16 mm.
5. Angle 90? (zunanji / notranji) za kovinsko plastično cev? "? 26 mm.
6. Angle 90? (zunanji / notranji)? "??".

Težava v tej zasnovi lahko povzroči dušenje, treba ga je nekoliko spremeniti, in sicer, da se šestkotnik preklopi v stožčasto stanje.

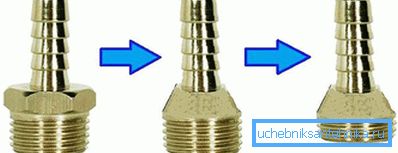

Spodnji del oblikovanega stožca mora imeti premer nekaj milimetrov manjši od zunanjega premera niti v šobi, potrebno pa je tudi skrajšati navoj do največ štirih obratov. Z uporabo matrice morate voziti nit in izrezati še nekaj zavojev na nastalem stožcu.

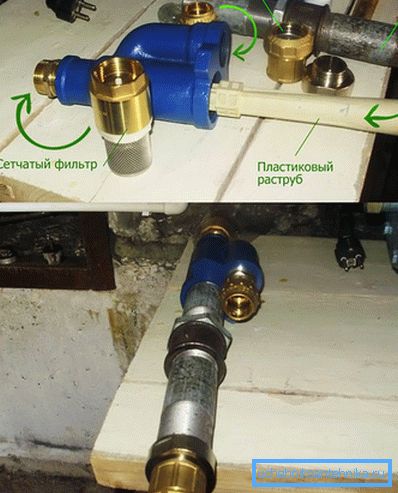

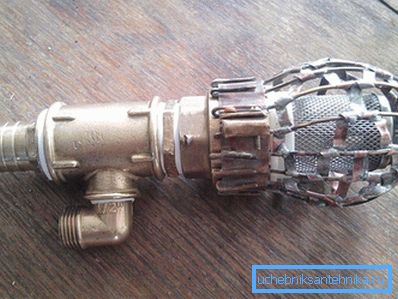

Zdaj lahko sestavite izmetač. V ta namen se pritrdilni element (2) privzdigne ozko v notranjosti čepa (1), tako da se vgradnja segreje 1-2 mm nad zgornjim robom stranskega odvoda čepa, tako da ostanejo vsaj štirje zavoji na notranjem navoju čepa, tako da se lahko vtakne v vijak (6). Če se preostali prosti nit čevlja izpusti, bo treba odrezati navoje zveze, v primeru pomanjkanja dolžine sindikata lahko postavite kos cevi na njej. Pri izstopu (5), skozi katerega se voda vpije, je potrebno pritrditi nepovratni ventil, tako da se ob zagonu sistema voda ne bo prelila iz sistema za dovajanje in recirkulacije vode, sicer se sistem ne bo zagnal. Prav tako morate vse tesnilne povezave tesniti z nobenim tesnilom.

Takšen izmetač ne bo imel velikega izmetalnega koeficienta zaradi nepopolnosti zasnove cevi Venturi, zato ga je mogoče uporabiti za dvig vode iz globine največ 10 m.

Možnost 2

Obstaja še ena možnost, kako narediti izmetač, takšna zasnova je bolj učinkovita zaradi bolj popolne Venturijeve cevi, je težje proizvajati, koeficient izmetavanja pa bo višji kot v prejšnjem modelu.

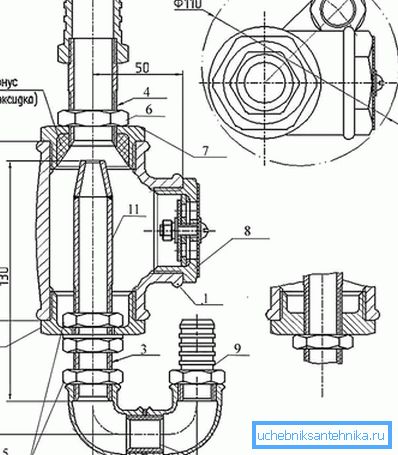

1. Tee? 40 mm.
2. Tapnite 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Luknja 1/2 "mm.
6. Luknja 3/4 "mm.
7. Stub.
8. Kontrolni ventil
9. Union 1/2 "mm.
10. Montaža 3/4 "mm.
11. Šoba 10 mm.
12. Navoj s 1/2 "mm.

Takšen iztiskalnik je izdelan iz jeklenih delov. Kot šoba (11) lahko uporabite bakreno cev, naredite vzdolžno rezanje, stisnete in spajate šive. V vtikah (7) je potrebno izdelati luknje primernega premera in izrezati navoje, da vijake (3 in 4) privijte in jih pritrdite z matičnimi matičami. Šobo je treba spajkati s spajkanjem.

Značilnosti namestitve in delovanja

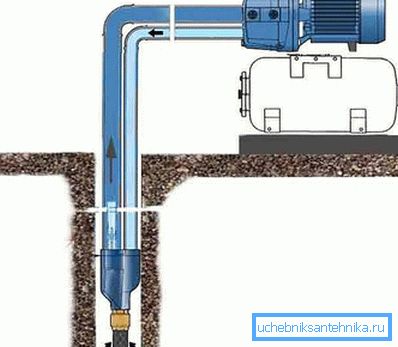

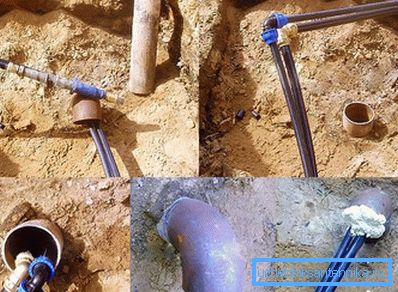

Delo ejektorja bo učinkovito le na močnih črpalkah, najmanj 1 kW z visoko zmogljivostjo in globini vgradnje ejektorja ne več kot 20 m, saj globlje vgradnjo dramatično zmanjša učinkovitost ejektorja. Tako, da črpalka z oddaljenim izmetalom ne popusti, je treba vstopne cevi na ejektor postaviti strogo navpično. Pred črpalko se prepričajte, da je pred črpalko grob filter, saj so takšne črpalke zelo občutljive na abrazivne delce, ki lahko poškodujejo črpalko. Pred črpalko, na recirkulacijski cevi, je nujno, da namestite ventil, tako da lahko prilagodite količino povratne vode, s čimer prilagodite učinkovitost sesanja ejektorja.
