Električni vodni ventil s senzorjem puščanja

Električna črpalka s senzorjem puščanja preprečuje težave s poplavljanjem ohišja. Zato so takšne naprave nedavno postale zelo priljubljene med prebivalci stanovanj in hiš. Spodaj si podrobneje ogledamo, kaj je podoben sistem in kako je nameščen.

Načelo delovanja

Danes obstajata dve vrsti senzorjev:

• Žične naprave, ki povezujejo krmilnik z žicami;
• Brezžično - pošljite radijski signal upravljavcu.

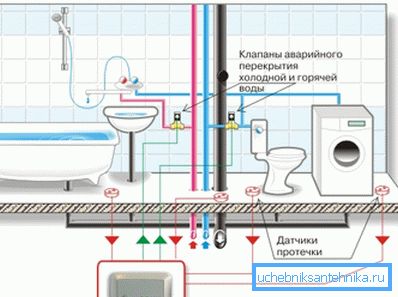

V vsakem primeru je shema sistema naslednja:

• Ko je senzor potopljen v vodo, se njegovi poli zaprejo, zaradi česar naprava pošlje signal upravljavcu.
• Nato krmilnik prenese električni impulz na vodni ventil z električnim pogonom, ki izklopi dovod vode.

Za zaustavitev ventila po senzorju ne traja več kot petnajst sekund. Za nadaljevanje dobave vode morate pritisniti poseben gumb na ohišju električnega pogona. Komfortno nameščen sistem zagotavlja zaščito pred nenadnim uhajanjem v vodovodni sistem ali ogrevalni sistem.

Kaj sestavlja sistem

Torej, z načelom sistema smo prebrali. Zdaj si podrobneje ogledamo značilnosti elementov, ki jih sestavljajo.

Električni žerjav

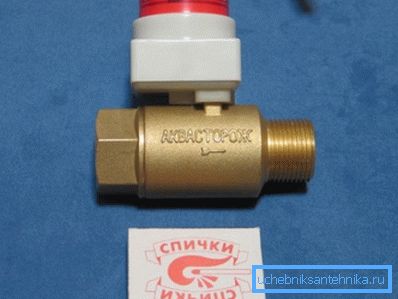

Ta naprava je ventil v obliki krogličnega ventila z električnim pogonom. Razlika med mehanskim krogelnim ventilom je le, da položaj zapiralnega elementa ni reguliran z vzvodom, temveč z električnim motorjem.

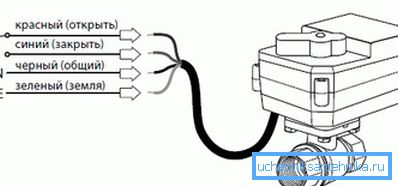

Nasvet! Težko je namestiti krogelni ventil z električnim pogonom z lastnimi rokami, saj je priključen skozi priključno omarico z napajalnim kablom PVS3x0.5. Zato je to delo bolje zaupati strokovnjaku.

Za zapiranje povezave blokirnega mehanizma z električnim pogonom so v kompletu naprav vključeni tesnilni obročki. Praviloma so izdelani iz zlitin, ki so odporni proti obrabi in onesnaženju. Pritrdilni kroglični element je običajno izdelan iz nerjavečega jekla in je značilen za dobro vzdržljivost.

Za izdelavo telesa naprave lahko uporabite naslednje materiale:

• Litoželezni;
• Bronasta;
• Nerjavno jeklo ali druge kovinske zlitine.

Treba je opozoriti, da so električni pogoni lahko zasnovani za različne napetosti, najpogosteje za obravnavane namene, uporabljajo se krogelni ventili z električnim 24V DC in 12V DC.

Praviloma namestite električni pogon na krogelni ventil 1 - 2 cm, 1 col in? palčni premer. Naprave pogosto ne morejo blokirati samo toka vode, temveč tudi zvok ali svetlobni signal.

Nasvet! Pred krogelnimi ventili priporočamo uporabo filtrov za čiščenje vode. V tem primeru se bo njihovo življenje povečalo.

Spodaj so še druge značilnosti, ki imajo krogelne ventile z električnim pogonom za hišo:

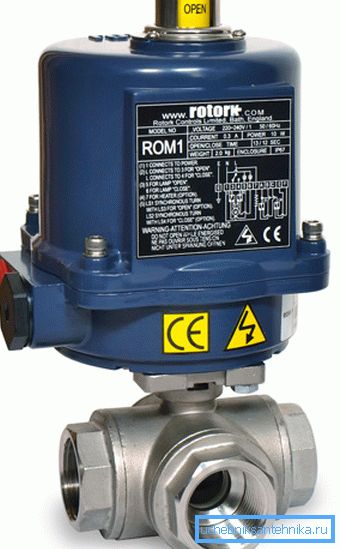

Nasvet! Ti ventili se lahko uporabljajo ne le v sistemih za oskrbo z vodo, ampak tudi pri ogrevanju. Poleg tega trostralni ventil z električnim pogonom za ogrevanje omogoča ne samo blokiranje pretoka hladila, ampak tudi preusmeritev, na primer, od radiatorja do obvoda.

Senzor puščanja vode

Na mestih, kjer obstaja največja možnost uhajanja:

• Bližnji pralni stroji;
• Vann;
• V bližini ponorov;
• Tuš kabine itd.

Kot je omenjeno zgoraj, ko voda vstopi v senzor, pošlje signal upravljavcu. Te naprave morajo biti priključene na varen vir napajanja, tako da, če se pomotoma dotaknete plošč, ne boste dobili električnega udara.

Bodite pozorni! Proizvajalci vsakih treh mesecev priporočajo, da plošče naprave obrišete z mokro gobo. Ta operacija se izvaja kot profilaksa in preverja učinkovitost sistema.

V prodaji najdete senzorje tako tujih kot domačih proizvajalcev. Cene slednjih so nižje, kakovost pa ni manjša od tujih analogov.

Kontroler

Ta naprava izvaja več funkcij:

• Obrača signal senzorjev;
• Daje napetost električnemu krogelnemu ventilu;
• Zagotavlja moč senzorjem;
• Zagotavlja zvočno in svetlobno opozorilo.

Krmilnik se lahko nahaja na katerem koli dostopnem mestu, kjer voda ne more priti na to. Število elementov v sistemu je lahko drugačno, odvisno od značilnosti njegove namestitve.

Namestitvene funkcije

Pred namestitvijo sistema je potrebno sestaviti postavitev vseh njegovih elementov. Potem morate v skladu s shemo zagotoviti, da je dolžina priključnih žic zadostna.

Sama namestitev se izvaja v naslednjem zaporedju:

• Označena področja lokacije, žerjavi, senzorjev in krmilnika.
• V skladu s shemo položi žice.
• Crash lopute.
• Nameščeni senzorji.
• Povežite krmilnike.

V nadaljevanju podrobneje pogledamo nekatere od teh postopkov.

Vstavite krogelni ventil

Ta naprava je nameščena na dovodu cevovoda po ročnem ventilu. Strogo prepovedano je uporabiti krogelni ventil za električni pogon namesto ventilov na vhodu.

Kot je bilo že omenjeno, je namestitev naprave samega najbolje prepuščena strokovnjakom. Hkrati morate nemudoma zagotoviti neprekinjeno moč.

Namestitev senzorja

Senzor je mogoče namestiti na dva načina:

• Talna montaža - vključuje vgradnjo senzorja v talne obloge na območjih, kjer se verjetno kopiči voda v primeru puščanja. Kontaktne plošče se v tem primeru privedejo do površine, tako da se dvignejo na višino nekaj milimetrov. Žica na napravo poteka v valovitem cevi.
• Talna montaža - napravo položite na talno površino s kontaktnimi ploščami navzdol.

Namestitev krmilnika

Napajanje krmilnika se napaja iz omare za napajanje. Nič in faza sta povezana z napravo po shemi.

Priročnik za namestitev te naprave je naslednji:

• Prvi korak je izdelati luknjo v steni razvodne škatle.
• Potem morate žice za žice za napajanje preboditi od lokacije naprave do ohišja, kot tudi vsakemu krogelnemu ventilu in senzorju.
• Nato je na mestu, ki je pripravljeno v steni, nameščeno montažno omarico in pritrjena krmilna naprava.
• Po tem morate odstraniti sprednji pokrov naprave in priključiti vse žice v skladu s shemo.
• Na koncu dela morate zamenjati sprednji pokrov krmilnika.

Če je sistem pravilno sestavljen, potem ko je vklopljen, indikator na krmilniku začne utripati. V primeru puščanja se barva indikatorja spremeni iz zelene v rdečo in se oglasi zvočni signal. Hkrati žerjav blokira oskrbo z vodo.

Tukaj so morda vse glavne točke namestitve sistema varstva pred poplavami.

Zaključek

Motorizirani krogelni ventili s senzorji puščanja so koristen izum, saj se izognejo številnim resnim težavam, povezanim s poplavami. Edina stvar, ki jo potrebujete za pravilno namestitev sistema in preizkušanje njegove zmogljivosti.

Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
