Gost na žerjavu: preučujemo obstoječe normativne dokumente

Namen tega članka je ugotoviti, kateri državni standardi urejajo proizvodnjo ventilov. Seznanili se bomo z več trenutnimi GOST in preučili njihove osnovne zahteve. Pojdi torej.

Seznam

Začnimo s kratkim seznamom dokumentov, s katerimi moramo vzpostaviti stik.

• GOST 25809-96 Namenjen je vrstam in velikostim mešalnikov in proizvedenih pip.

Zanimivo je, da uvožena vodovodna oprema večinoma ustreza mejnim vrednostim, ki jih določa standard, preprosto zato, ker njena priporočila izhajajo iz značilnosti človeške anatomije.

• GOST 21345-2005 opisuje splošne tehnične pogoje za proizvodnjo krogličnih žerjavov. Z nekaj pridržki: namenjeni so za cevovode s tlakom do 250 atmosfer in jih ni mogoče uporabljati v posebnih pogojih (v jedrski energiji, pri prevozu korozijskih tekočin itd.).
• GOST 9544-2005 vsebuje norme tesnosti za ventile in jih razvrsti glede na razred tesnosti.
• GOST 10944-97 vsebuje tehnične pogoje za proizvodnjo regulacijskih žerjavov (dušilke, trikotne itd.).

GOST 25809-96

Označevanje

Standard, med drugim, določa standarde za označevanje pip in mešalnikov. V svoji oznaki morajo uporabiti naslednje navedbe:

Navodila za branje etikete so preprosta in enostavna.

Oznaka vključuje:

1. Vrsta sanitarne naprave (Cm ali Cr).
2. Zaporedje črk.
3. Sklicevanje na standard.

Torej, SM-MDTSBA GOST 25908-96 je klasična kuhinjska pipe: namenjena je za pranje, opremljena z dvema pipama, cevi se vstavijo skozi eno centralno luknjo, telo pipe se pritrdi na sam umivalnik, izliv je opremljen z aeratorjem.

Zahteve

Ne bomo dali vseh možnosti za izdelavo pip in mešalnikov s svojimi osnovnimi dimenzijami, ki jih določa standard: tisti, ki jih zanima, se lahko sami seznanijo s celotnim besedilom.

Izberite samo ključne točke.

• Oblika trupa, palca, gundirja in stikal ni predpisana s standardom in je določena z delovnimi risbami.
• Stenski mešalniki morajo imeti središčno razdaljo na podlogi, ki je enaka 100 mm ali 150 mm.

Vendar: v praksi so vsi domači izdelki, ki jih je mogoče najti na trgu, izdelani s središčno razdaljo 150 mm.

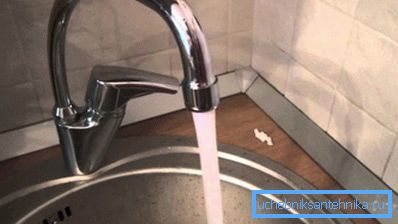

• Gugalnik mora biti dobavljen z aeratorjem, ravnilom (kratek navpični odsek, ki preprečuje brizganje vode v smeri roba umivalnika) ali se razširi.

• Centralne mešalne mize lahko izdelate z litim ali fleksibilnim podstavkom.

Avtorjeva opomba: v prodaji trenutno ni skoraj nobenih igralcev, kar je dobra novica. Zamenjava tee mešalnika - božično drevo z lastnimi rokami je povezano z delno demontažo jeklene vode, je zelo utrujajoče in traja najmanj eno uro. Za primerjavo - mešalnik na ceveh se spremeni v 15 minutah z dvema dima preloma.

• Navoji za povezavo cevi za tuširanje s telesom pipe in napajalno napravo morajo biti velikosti G1 / 2 (pol-palca), za gus - G3 / 4 (tri četrtine palca).
• Vgrajene pipe morajo biti nameščene na odprtinah v umivalnikih in umivalnike velikosti 34 mm.

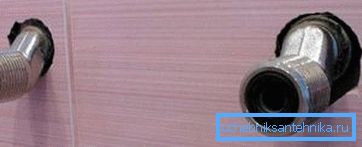

• Delayers (eccentrics za stensko namestitev pipe) mora imeti eccentricity 3 mm. Kompenzira odstopanja vgradnje cevi iz standardne sredinske razdalje. Poleg tega naj bi oblika kosov omogočala njihovo zvijanje: na njih so nameščene izbokline ali zunanjosti.


• Mešalniki morajo biti dobavljeni v celoti, s polno cevjo in tesnili.

GOST 21345-2005

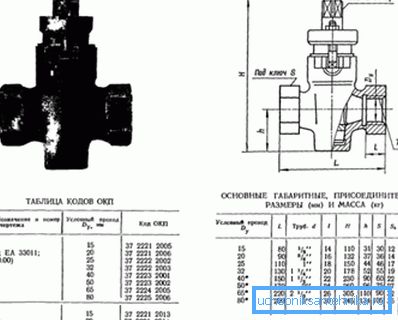

Standard ima status mednarodnega: sprejet je na ozemlju 12 držav nekdanje ZSSR. Potreba po zamenjavi prej obstoječega GOST 21345-78 nastala zaradi razlogov precej organizacijskih kot tehnoloških: krogelni ventil po GOST 21345-78 nima resnih strukturnih razlik od sodobnih kolegov; oblikovanje plutovinastih ventilov v zadnjih pol stoletjih ni bilo bistvenih sprememb.

Kaj mora biti pluta ali krogelni ventil po GOST 21345-2005?

• V polnem žerjavu efektivni premer ne sme biti manjši od 95% premera vstopne šobe z velikostjo do DN350 in ne manj kot 92% z velikostjo DN400 in več. Učinkovit premer ventila z zoženim prehodom je usklajen s potrošnikom.

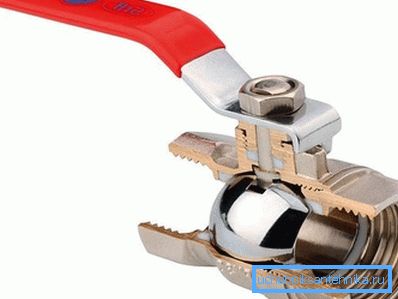

Pomembno: sodobni krogelni ventili privabljajo, med drugim, minimalno hidravlično odpornost. Zoženi prehod zmanjša to prednost pred plutovinimi in vijačnimi ventili na minimum.

• Nazivna velikost ventila v skladu z GOST mora ustrezati naslednji tabeli:

• Pred montažo žerjava je treba vse dele očistiti iz umazanije.
• Površine za drgnjenje vtikača in ohišja vijačnega ventila morajo biti prevlečene z mazivom brez kisline.
• Zategnjena žleza lahko vstopi v utor z največ 30% lastne višine (ne manj kot 2 mm).
• Pri montaži telesa na vijake, ki so tipične za velike premere, GOST na krogelnem ventilu zahteva, da konci čepov štrlijo iz matice vsaj en konec navoja. Kovčki so oviti v primeru, dokler se ne ustavi.

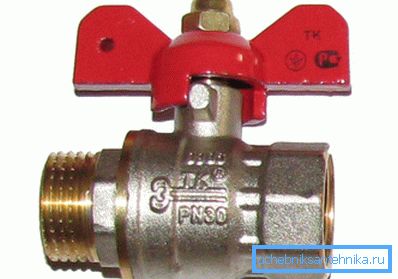

• Za ekstremne položaje ročaja je treba zagotoviti omejevalce.

Mimogrede: plutovinaste pipe brez ročajev načeloma nimajo in jih ne morejo imeti.

• Žerjav lahko dobite delno razstavljeno, z odstranjenim ročajem ali z menjalnikom (za izdelke velikega premera). Odstranjeni deli so pakirani v isti posodi.

GOST 9544-2005

Kako je krogelni ventil razvrščen po GOST 9544-2005? Kakšne so zahteve za tesnost svojih vrat?

Začnimo s preskusno metodo. Izvajajo se na preprost in pregleden način: ventilski element je hermetično pritrjen na cevovod ustreznega premera, po katerem v njem nastane delovni tlak. Plinski ventili se preskušajo s stisnjenim zrakom; Za uravnavanje uhajanja se ventil postavi v vodo.

Čas zadrževanja s kontrolo tesnosti mora ustrezati naslednji tabeli:

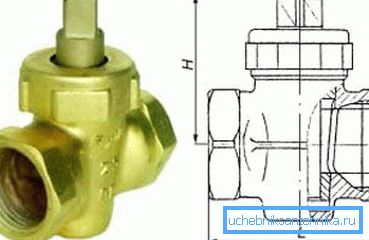

Zanimivo je, da so plutovinasti ali kroglični ventili po GOST 9544-93, zamenjani z GOST 9544-2005, preizkušeni ne glede na premer, ampak tudi na vrsto tesnila. Pri kovinskih in nekovinskih tesnilih se je trajanje preskusa spreminjalo.

Kako so dodeljeni hermetični razredi? Postavimo tabelo razvrstitve razredov, odvisno od količine puščanja pri različnih nominalnih premerih ventilskega elementa.

Upoštevajte: razred A je dodeljen brez vidnih puščanj.

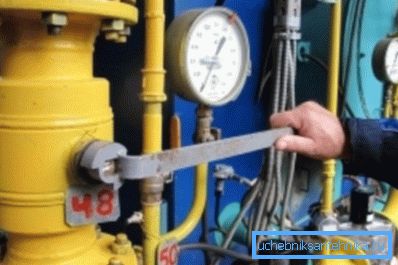

Koristno je: za vse vrste sodobnih krogelnih ventilov je značilen razred tesnjenja A. Hkrati je njihova cena približno enaka in pogosto nižja od stroškov plute, ventila za vijake, jeklenih in litoželeznih ventilov. Vpliv takega nabora kakovosti na želje kupcev je precej predvidljiv: druge vrste ventilov in fitingov se hitro izločijo iz masovnega vodovodnega sistema.

GOST 10944-97

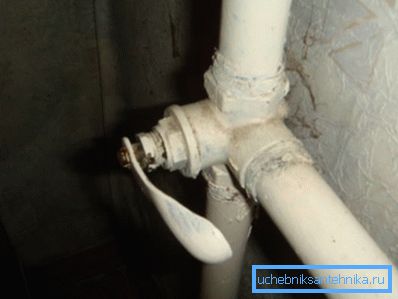

Ta GOST za trosmerni ventil, dušilke in druge regulacijske ventile za ogrevanje ima tudi mednarodni status; vendar je bila sprejeta le v osmih bivših sindikalnih republikah. Poudarite glavne določbe dokumenta.

Standard se uporablja za regulacijo in blokiranje pretoka hladilnih pip, ki ostanejo uporabni pri temperaturah do + 150 ° C in tlaku najmanj 10 kgf / cm2. Opisuje vse glavne tipe okovja, ki se uporabljajo pri ogrevanju - vijak, pluta, krogelni ventili in dušilke (regulacijska enota je premična turbina).

Označevanje izdelkov določi:

1. Vrsta žerjava. Tako je črka B označena z vijačnim ventilom, črko P - pluta, W - kroglico in D - dušilko.
2. Funkcionalnost Tukaj je seznam simbolov:
3. KRT - trosmerna žerjava.
4. KRP - regulirna žerjava.
5. KRD - regulirna žerjava z dvojnim nastavljanjem.

• KRM - sklop za regulacijo žerjava.
• KZ - stopcock.

V zaprtem položaju krmilni ventili ne smejo preseči več kot 20 cm3 / min za velikost DN15 in 30 cm3 / min za DN20 pri padcu tlaka preko ventila 10 kgf / cm2.

Če pipa ni univerzalna in je primerna samo za namestitev desno ali levo, je dodatno označena s črkami P ali L.

Najmanjši preizkusni tlak, ki ga morajo vzdrževati vsi standardni elementi ventilov, je 15 atmosfer.

Zunanje površine žerjavov so osvetljene (očiščene iz oksidov in lestvice).

1. Kot med osi niti mora biti 90 ali 180 stopinj z natančnostjo 1 stopinjskega kota.
2. Čas do odpovedi (zlasti brez poostritve žleze) ne sme biti manjši od 1000 ciklov.
3. Material in oblika ročaja naj bi preprečili ogrevanje nad + 40 ° C v celotnem obsegu obratovalnih temperatur.
4. Napravo je treba dobavljati z omejevalniki gibanja ročaja v ekstremnih položajih. V tem primeru bi morala zasnova omejevalnikov izključiti spremembo njihovega položaja v življenjskih pogojih.
5. S proizvodnjo je dovoljena uporaba naslednjih materialov:

• Brass - za telo in zaklop.
• Fluoroplastična - za tesnjenje spojev.
• Ročaji - iz polipropilena, poliamida in polistirena z jeklenim jedrom ali vgrajenimi deli.

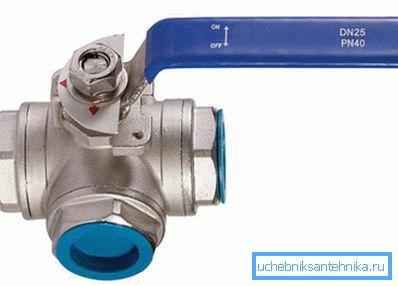

Oznaka na telesu mora označevati logotip proizvajalca, nazivni premer in maksimalni delovni tlak ter vijačne ventile in dušilke - smer pretoka hladilne tekočine. Primer je označen s konveksno ali depresivno pisavo.

Zaključek

Upamo, da bo naš bralec koristen naši poznanji s trenutnimi regulativnimi dokumenti. Videoposnetek v tem članku tradicionalno vsebuje dodatna gradiva o temah, o katerih razpravljamo. Uspehi!
