Hdpe kroglični ventil in njegove značilnosti

Trenutno se pri polaganju komunikacijskih linij za različne namene pogosto uporabljajo nizkotlačne polietilenske cevi (HDPE). Njihova namestitev se izvaja z uporabo posebnega pribora, ki vključuje krogelne ventile. Nato upoštevamo, kaj so ti izdelki, kakšne so in kakšne so njihove značilnosti.

Značilnosti krogličnih ventilov PND

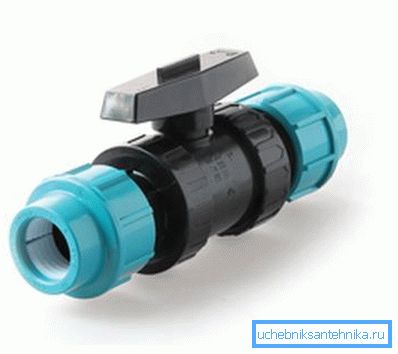

Plastični krogelni ventili za cevi HDPE so zapiralni ventili, ki so zasnovani tako, da popolnoma zaprejo pretok tekočine, ki se prevaža skozi cevovod. Krogla se kliče, ker je blokirni mehanizem izdelan v obliki kroglice s skoznjo luknjo.

Žoga se lahko vrti 90 stopinj v telesu, kar vam omogoča, da odprete ali zaprete prehod. Položaj blokirnega mehanizma upravlja ročica. V žerjavih velikega premera (150 mm in več) je blokirni mehanizem nadzorovan z električnimi, pnevmatskimi ali hidravličnimi pogoni.

Primer teh naprav je izdelan iz HDPE, tj. isti material kot sam plinovod. Najpomembnejši proizvajalci zapornega mehanizma so iz polipropilena ali druge vrste plastike.

Utemeljenost

Upoštevani ventili imajo številne pozitivne lastnosti, med katerimi so:

• Trajnost - izdelek lahko traja 25 let ali več. Trajnost je v veliki meri odvisna od obratovalnih pogojev izdelka.
• Zanesljivost zaradi preprostosti zasnove.
• Nizka cena zaradi poceni materialov.
• Izdelki z majhno maso.
• Visoka stopnja tesnosti.
• Ker je pripomoček izdelan iz plastike, ni dovzeten za korozijo, poleg tega se sediment praktično ne usede na to.

Slabosti

Za objektivnost, tukaj je nekaj pomanjkljivosti zadevnih naprav:

• Ni mogoče uporabiti za prilagajanje toka, saj v tem primeru hitro ne uspe.
• Tako kot drugi dodatki HDPE so namenjeni manj tlaku kot kovinski elementi za cevi.
• S povečanjem temperature zmanjša moč naprave.

Bodite pozorni! Pred uporabo plastičnega krogelnega ventila za cevi HDPE je potrebno zagotoviti, da njegove značilnosti ustrezajo pogojem, v katerih se bodo uporabljale.

Vrste ventilov za HDPE

Poleg tega, da se obravnavane naprave razlikujejo po premeru, so lahko zasnovane tudi za različne načine namestitve:

• Collet (stiskanje);
• Prirobnica;
• Varjene.

Spodaj je podroben pregled značilnosti naprav za vsako vrsto.

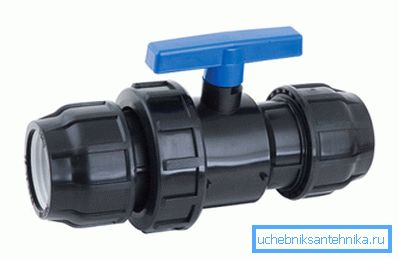

Collet

Te naprave se uporabljajo za cevovode z majhnim premerom - 20 mm - 110 mm. Njihova glavna značilnost je enostavnost vgradnje, ki se lahko ročno izvede brez uporabe posebne opreme in brez spretnosti takega dela.

Bodite pozorni! Za visokokakovostno montažo žerjava s koletno metodo je treba rezati cevi, ki jih je treba združiti strogo pravokotno na njihovo os in posnemati več milimetrov, kot je prikazano na zgornjem diagramu.

Ta zaporni ventil se praviloma uporablja v gospodinjskih ceveh za vodo. Glavne značilnosti teh naprav so naslednje:

Glede na model naprave se specifikacije lahko nekoliko razlikujejo. Vendar na splošno ustrezajo podatkom iz tabele.

Moram reči, da imajo kompresijski ventili enako velikost vstopne in izstopne cevi, na primer 32 - 32 mm in drugačne, t.j. lahko služi kot adapterji med cevmi različnih premerov.

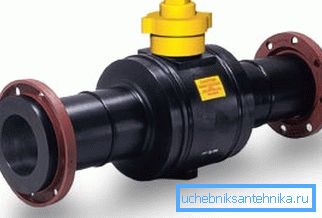

Prirobnica

PND ventili z navojem z navojem se uporabljajo za cevovode velikega premera (do 315 mm). Njihovo povezavo s cevovodom izvajajo vijaki z uporabo prirobnic. Ta povezava je kot kolutna zložljiva.

Za razliko od prejšnjih naprav lahko prirobnični ventili prenesejo več tlaka. Ti ventili se pogosto uporabljajo v kemični industriji, ker so odporni na kisline in lužine, prav tako pa niso predmet korozije.

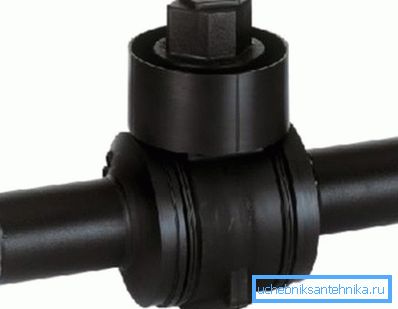

Varjene

Ta način povezovanja se uporablja v primerih, ko je potrebno zagotoviti tesnost. Navodila za namestitev so v tem primeru bolj zapletena.

Varjenje se lahko izvede na dva načina:

• Butt - s pomočjo posebnega varilnega stroja, ki topi konca dveh varjenih delov. Nato se deli pristanijo pod pritiskom.
• Elektrofuzijska metoda - ogrevanje površin delov, ki jih je treba spojiti v tem primeru, se izvajajo s pomočjo oblikovanih delov, skozi katere poteka kovinska spirala. Zaradi tega so deli, ki se priključijo, in električna sklopka spojeni skupaj, kar zagotavlja zanesljivo povezavo.

Tukaj so morda vse vrste plastičnih krogelnih ventilov.

Zaključek

Krogelni ventili iz polietilena so zanesljivi zapiralni ventili, ki se uporabljajo za različne vrste cevovodov iz cevi HDPE. Kot smo ugotovili, odvisno od namena linije in njegovega premera, jih je mogoče pritrditi na različne načine.

Iz videoposnetka v tem članku lahko izveste nekaj dodatnih informacij o tej temi.
