Inch crane: konstrukcijske in operativne lastnosti

V tem članku bomo razpravljali o glavnih razlikah med sistemom za merjenje palic in meritvami. Upoštevali bomo tudi značilnosti izbire ventilov za cevovod.

Tema članka je precejšen interes, saj na trgu obstaja široka ponudba sanitarne opreme, katere dimenzije niso določene v običajnih milimetrih. Na primer, lahko najdete pol-inch žerjav za prodajo, in kaj misliš, da ta velikost pomeni?

Razlika v merilnih vrednostih

Da bi takoj razjasnili razliko v merilnih vrednostih, ugotavljamo, da se sistem za merjenje palic tradicionalno uporablja pri gradnji cevovodov in pri izbiri zapornih ventilov.

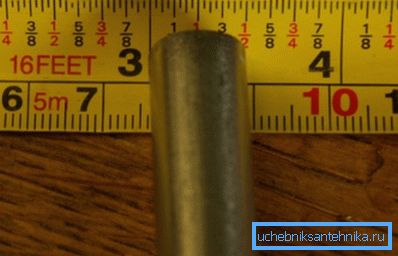

Angleški palec (palec) je označen s pisanjem kot enako 25,4 mm v metričnem merilnem sistemu. Tako ni težko pretvoriti trenutnih vrednosti, uporabljenih pri izbiri cevi in ​​pribora v milimetre, dovolj je opremiti s kalkulatorjem.

Na primer, izračunamo, kaj analogni metrični merilni sistem ustreza 2-colnemu dotiku. Za to se 25.4 pomnoži z 2 in dobi 50.8 mm.

Torej, navodila za izračun so teoretično preprosta in je tudi enostavno izračunati dimenzije palčne pipe. Očitno je, kako se te količine združujejo z velikostjo cevi.

Značilnosti premera cevovoda

Kot smo že omenili, je enostavno izračunati, koliko pip je 1 2 cm v mm. Ampak, kaj je potrebno vedeti, da bi zaprli ventile za cevovod?

Trenutno pri gradnji notranjih omrežij za oskrbo z vodo je najbolj priljubljena rešitev kovinska plastika, polipropilen, manj pogosto jeklene ali bakrene cevi.

Ni skrivnost, da bodo vse te cevi s podobnim zunanjim premerom imele drug notranji premer, saj je jeklena cev tanka od podobnega izdelka iz polimernih materialov.

Zato je pri določanju dimenzij cevovoda in skladnosti z dimenzijami ventilov treba upoštevati naslednje vrednosti:

• debelina stene;
• notranji premer - pogojne značilnosti cevovodnih elementov, cevi in ​​fitingov;
• nominalni premer (DU) - nazivna vrednost notranjega premera, navedena v milimetrih in zaokrožena na celotno vrednost;
• nominalni premer Dn;
• zunanji premer.

Iz zgornjega sledi, da če je ventil 1 8 palcev (notranji premer) z notranjim navojem ženski, mora biti tudi zunanji premer cevi z zunanjim navojem 1/8.

V skladu s tem pogledamo prejšnjo tabelo, koliko bo 1/8 in glej 3,2 mm. To pomeni, da imamo premer notranjosti pipe in zunanjo stran cevi v milimetrih.

Naprava senzorskega žerjava s centimetrom

Kadar rečemo žerjav palico in četrtino, pogosto mislimo tako imenovane naprave za zaklepanje na polovico z loputo. Razmislite o tem, kako je ta oprema urejena in kaj morate upoštevati pri izbiri.

Krogelni ventil je tip ventila za zaustavljanje cevi, pri čemer je blokirni element v konstrukciji izveden v obliki krogle.

Danes se polkrožni ventili s sferičnimi ventili štejejo za enega najsodobnejših, progresivnih in hkrati enostavnih za namestitev in vzdrževanje tipov ventilov. Takšni žerjavi se pogosto uporabljajo pri gradnji cevovodov, ki prevažajo tekoče in plinaste medije.

Premična kroglasta letvica ima skoznjo aksialno izvrtino, ki v določenem položaju sovpada s skoznjo izvrtino v telesu žerjava. Ko luknje sovpadajo, pretok vode prehaja prosto, hkrati pa, če se luknje v ohišju in v vratih ne ujemajo, je tok blokiran. Na primer, bo kapni ventil popolnoma zaprt, če se krogla vrti 90 stopinj okoli svoje osi.

Popolni izvrtni ventil je opremljen s pregradno kroglo s premerom skozi skoznjo luknjo, podobno notranjemu premeru šobe, ki je priključen na cevovod.

Zaradi skladnosti parametrov lukenj parametrov cevovoda zmanjšuje raven hidravličnih izgub, ki razlikuje te naprave od drugih vrst ventilov. Zato se kroglastni ventil trenutno uporablja kot glavni tip blokirne naprave na linearnih odsekih plinovodov.

Pomemben element v oblikovanju krogelnega ventila so "sedla", narejena iz fluoroplastičnih obročev. Prisotnost "sedla" zagotavlja popolno spojitev vijaka in ohišja, tesnjenje, gladkost in enostavno vrtenje cevi.

Pomembno: Prisotnost sedežev PTFE omejuje temperaturo transportiranega medija na + 200 ° C.

Če povzamemo zgoraj, opažamo prednosti, ki so značilne za krogelne ventile tipa krogle:

• preprostost naprave;
• tesnjenje ohišja in zaklopa;
• kompaktne dimenzije;
• preprostost konfiguracije pretoka in skoraj popolna odsotnost stagniranih con;
• enostavnost upravljanja;
• omejen čas, potreben za izvedbo obračanja zaklopa;
• možnost delovanja pri transportu viskoznih medijev, blata, suspenzij, celuloze itd.

Pomembno: Za takšne naprave je značilna ena glavna pomanjkljivost - prisotnost "mrtvega" območja, ko zavrtite vijak s konzolnim vztrajnikom. To neprijetnost je precej nadomeščena z žerjavom, opremljenim z jagnječem z vztrajnikom.

Naprava in delovanje ventilskega žerjava

Poleg ventilov je nemogoče opaziti prisotnost ventilskih pip, ki se pogosto uporabljajo pri gradnji gospodinjskih in industrijskih cevovodov.

Med prednostmi te vrste ventilov so:

• visoka stopnja vzdržljivosti v primerjavi s kolegi;
• primerna cena;
• širok izbor ponudb zaradi različnih sprememb;
• enostavnost namestitve;
• možnost uporabe kot zaporni in krmilni ventili (za primerjavo je krogelni ventil samo zapiralni ventili).

Med pomanjkljivostmi ugotavljamo manjšo vzdržljivost v primerjavi s kroglicami. Po drugi strani pa lahko napravo razstavite, po potrebi razstavite, ugotovite vzrok razčlenitve in sami popravite.

Konvencionalni ventil z enim ventilom je sestavljen iz naslednjih strukturnih elementov:

• ohišje iz bakra, medenine ali nerjavečega jekla;
• izliv (ločen ali neločljiv od telesa);
• vztrajnik na palici;
• blokirni mehanizem je ročična gred črvice ali keramike.

Kot že omenjeno, v ventilskih napravah uporabljamo dve vrsti mehanizmov za blokiranje. Razmislite o značilnostih njihove uporabe.

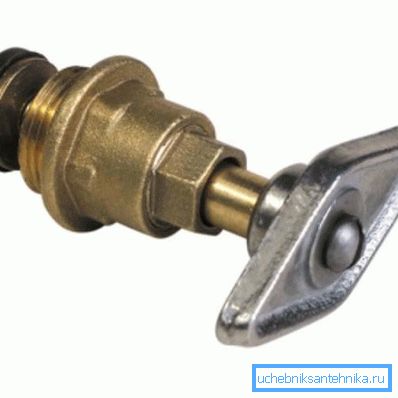

Zaklepni mehanizem črvnega gonila poganja več vrtljajev vztrajnika okoli svoje osi. Drog na koncu, ki je nasproti vztrajniku, je opremljen z gumijastim ali usnjenim tesnilom.

Tesnilo se vrti v bližini "sedla" in tako zapira dovod vode. Nasprotno, če zavrtite vztrajnik v nasprotni smeri, tesnilo odmakne od "sedla" in voda neprekinjeno prehaja.

Pomembno: Najpogostejši problem v takih mehanizmih je tanjšanje tesnila in posledično puščanje. Navodila za popravilo so preprosta, dovolj je, da razstavite ventil, odstranite staro tesnilo in namestite novo tesnilo na svoje mesto.

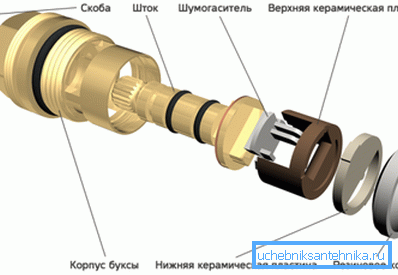

Zaklepni mehanizem v obliki keramične žerjavice je bolj napredna možnost v primerjavi z napravo za črvi.

Zatič je jedro z dvema kombiniranima keramičnima ploščama, od katerih je ena mirujoča in druga se vrti okrog svoje osi. V procesu vrtenja stebla plošče so združeni ali, nasprotno, med njimi obstaja vrzel, skozi katero teče voda.

Med prednostmi te vrste vrat je treba opozoriti na naslednje:

• nizek navor, ker je naprava pol obrata;
• obstojnost zaklopa zaradi dejstva, da so keramični deli veliko močnejši od gumijastega tesnila;
• enostavnost popravila, saj se opora ne popravi, ampak se v celoti spreminja, kljub temu, da je cena nizka.

Zaključek

Torej, zdaj imamo splošno idejo o tem, kaj predstavlja žerjav 3 4 cm in podobne izdelke z drugimi velikostmi. Spet smo razmišljali o značilnostih naprav za zaklepanje naprave, ki so prilagojeni za namestitev na palčne cevi.

Imate kakšna vprašanja? Podrobnejše odgovore boste našli tako, da gledate videoposnetek v tem članku.
