Izbira najboljšega koraka

Pri nameščanju vode in ogrevanja v hiši je pravilno načrtovanje in namestitev cevi le polovica bitke. Trajnost in zanesljivost sistema sta v veliki meri odvisna od izbranih ventilov. Sferični žerjavi so precej priljubljeni, izstopna črpalka za tovrstne vode se odlikuje po visoki vzdržljivosti in odličnih lastnostih.

Malo zgodovine

Sama zamisel o uravnavanju gibanja toka vode z blokiranjem (popolna ali delna) cevna izvira pred našo dobo - v starodavnem Rimu. Res je, da so bili v ta namen uporabljeni navadni bakreni plošči, sam proces pa je bil s sodobnimi ventili malo skupnega.

Zatič z blokirnim delom, izdelanim v obliki krogle, se je pojavil veliko kasneje. Toda takšne naprave niso bile široko uporabljene samo zaradi enega razloga - materiala za tesnilni sedež pod kroglo, ki bi trajala dovolj dolgo, ni bilo. Poleg udarca tekočine mora tak material nositi tudi mehanski vpliv krožne krogle.

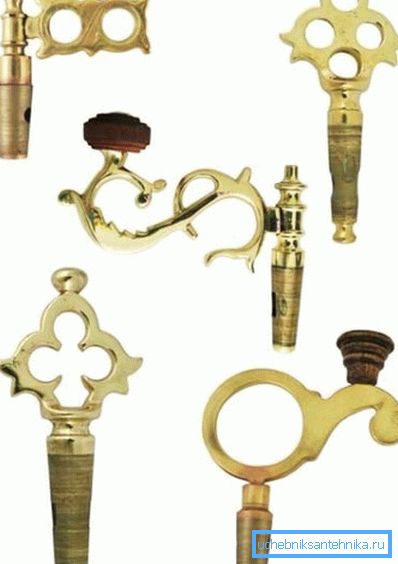

Kljub temu je prototip sodobne naprave za zaklepanje viden v običajnem ruskem samovarju - zaklepni del žerjava ruskih samovarjev uporablja popolnoma enak princip. Edina razlika je v obliki blokirnega dela - v samovarjih izgleda kot stožec z luknjo.

Uradni začetek uporabe krogelnih ventilov v človeški gospodarski dejavnosti se lahko šteje za leto 1954, nato pa je Howard Freeman patentiral uporabo takšne naprave v letalu na cevi goriva.

Na pravičnost je treba omeniti, da je bil samo prva oseba, ki je prišla do ideje za patentiranje takšne naprave, ni mogoče ugotoviti identitete osebe, ki je prvič prišla z blokirnim delom v obliki žoge.

Sodobni žerjavi te vrste so nekoliko bolj zapleteni v gradbeništvu kot blokirni del samovarnega žerjava. V sodobnih napravah je poudarek na trajnosti tesnila in gladkosti površine samega žoge - to je potrebno, da se zmanjša trenje.

Vse, kar morate vedeti o štrlecih

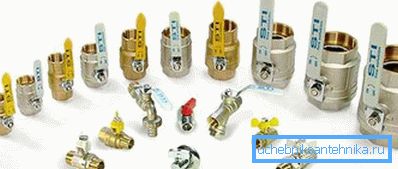

Krogelni ventil je precej preprosta, vendar učinkovita naprava. Takšni ventili in okovja se lahko uporabljajo ne samo v hiši, temveč tudi v industriji, dizajn pa se ne spreminja.

Prednosti in slabosti krogličnega ventila

Uporaba te vrste ima več prednosti:

• oblikovanje vam omogoča takojšnje odpiranje / zapiranje;

Bodite pozorni! Da bi odprli kroglastni ventil za zaprtje, preprosto obrnite ročico 90?, V primeru ventila morate narediti več zavojev ventila. V industriji je še posebej pomembno, da se takoj zapre zaprtje plinovoda.

• zaradi preproste konstrukcije v cevi praktično ni izgubljenega tlaka;
• nizki stroški, vsi ventili - ventili, ventili te vrste, bodo stali malo;
• vzdržljivost;
• majhna teža in velikost;


• možnost uporabe v težkih delovnih pogojih.

Kar zadeva slabosti, je mogoče ugotoviti, razen da je verjetnost hidravličnega šoka v sistemu. Podoben učinek je možen, če vsi potrošniki hkrati zapirajo pipo, v tem primeru bo cev resno testirana.

Bodite pozorni! Naprave za zaklepanje konoplje so zelo odvisne od kakovosti prileganja stožca.

V primeru uporabe takšnih naprav v industriji na šibko stran je mogoče pripisati potrebi po namestitvi precej dragega električnega pogona. Pri ročnem upravljanju je lahko ročaj predolg in ga morda ne bo mogoče vedno namestiti.

Razvrstitev

Razdelitev takšnih naprav lahko združite v skupine glede na več parametrov.

Torej, glede na način namestitve lahko izberete:

• sklopke ventila - uporablja se navojna povezava s cevovodom, takšne naprave so nameščene v hišah na ceveh za toplo in hladno vodo, pa tudi v ogrevalnih sistemih. Namesti ga sami, ni težko;

• prirobnica - takšni modeli se lahko dosežejo v industriji, se razlikujejo po povečani teži v primerjavi z muftovy;

• kombinirani tip - na eni strani prirobnica, na drugi - navojna povezava;

• stalna povezava (varjeno) se uporablja zelo redko, cevni odsek, na katerem je ventil, je preprosto privarjen na cevovod.

Obstajajo razlike pri zasnovi zapornih ventilov:

• modeli z 1 vstopno in izstopno odprtino imenujemo cevne cevi, ventili skozi ventile pa omogočajo reguliranje pretoka tekočine v cevi;
• vogalni žerjavi imajo tudi 1 vhod in izhod, toda na račun zasnove se lahko namesti neposredno na mesto rotacije cevovoda;
• Veliko več funkcionalnosti za žerjave z več kot enim pipe ali cevi. Uporabljajo se lahko za mešanje ali ločevanje pretoka tekočin. To je ravno pravilo, da gre za mešalni krog.

Zaporni element se lahko izvede ne samo v obliki krogle, ampak tudi v obliki stožca. Načelo delovanja je podobno žogici.

Naprava in princip delovanja zatiča

Glavni element vsake lopatke je krogla s presečnimi segmenti, nameščena na tesnilni sedež. V središču krogle je luknja, katere premer je odvisen od notranjega premera cevovoda. Kovinska palica je povezana s kroglico, na katero je pritrjen ročaj - cena tega modela je minimalna in učinkovitost je na njegovi višini.

Bodite pozorni! Majhni modeli uporabljajo tako imenovane. plavajoča kroglica, v velikih velikostih, se lahko namesti na posebne podloge. Pri dražjih izvedbah je tesnilo tesno zaprto, da se izravna obraba med obratovanjem.

Takšna naprava zatiča po potrebi omogoča popolnoma blokiranje cevi z enim premikom roke. Če zavrtite ročico, obrnete kroglo v sedlo, ki popolnoma blokira prehod.

Analize kosti delujejo popolnoma po istem principu, edina razlika je obseg uporabe. Če se žoga lahko šteje za univerzalne naprave, ki se lahko uporabljajo tako v vsakdanjem življenju kot v industriji, se stožčasti pogosteje uporabljajo v domovih.

Bodite pozorni! Površina stožca z nezmožnostjo mazanja se lahko "drži" na notranji površini ohišja.

Izbira in namestitev žerjava

Tudi v izbirni fazi lahko zavrnete nizkotlačne zapiralne ventile, le sledite tem korakom:

• preverite krogelni ventil - tokovi, mikroskopi so nesprejemljivi, površina mora biti popolnoma gladka;

• preverite kovino, iz katere je izdelana pipa, če je v dokumentaciji navedeno, da je medenina, vendar se magnet pritrdi nanjo, potem pa je najverjetneje ponaredek;
• V idealnem primeru seveda morate tudi preveriti debelino sten, vendar to ni mogoče storiti v trgovini, tako da bodo zadostovali prvi dve točki.

Kar se tiče postopka namestitve, ni težje od običajnega cevnega spoja.

Navodilo je naslednje:

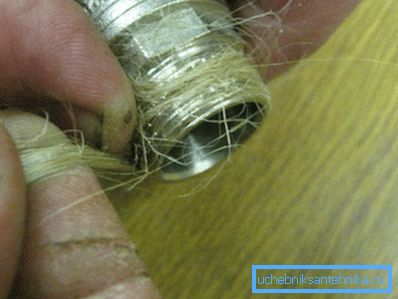

• Na navojnem delu je navito perilo ali trak FUM;

Bodite pozorni! Smer navitja - vzdolž navoja. Če je navoj na ventilu notranji, se na cevi izvede navijanje.

• dvigalo je navito, 1-2 obrata ročno, nato z momentnim ključem;
• Po tem ostane le preverjanje tesnosti spojev, po potrebi razstavite priključke in dodajte podnožje.

Povzemanje

Zatič je preprosto nepogrešljiva stvar v gospodinjstvu. Kljub dejstvu, da se njegova zasnova v letih, ki so minila od izuma, ni bistveno spremenila, nikakor ni vplivala na učinkovitost. Predlagani material bo neizkušenemu bralcu omogočil razumevanje, kako deluje podobna naprava in kako deluje.

Videoposnetek v tem članku prikazuje načelo delovanja polipropilenskega krogličnega ventila.
