Izračun vodovodne instalacije v zasebni hiši: skoraj

Tema tega članka je izračun vodovodnih omrežij v zasebni hiši. Ker tipična sistem oskrbe z vodo majhne koče ni preveč zapletena, se nam ni treba vzpenjati v džunglo s kompleksnimi formulami; vendar se bo bralec moral naučiti določene teorije.

Vključuje postavitev koč

Kaj je v resnici sistem oskrbe z vodo v zasebni hiši lažje kot v stanovanjski zgradbi (seveda poleg skupnega števila vodovodnih napeljav)?

Obstajata dve glavni razliki:

• Pri vroči vodi praviloma ni treba zagotoviti stalnega kroženja skozi grelnike in brisače.

Pri prisotnosti krožnih polj je izračun vodovodne mreže vroče vode precej zapleten: cevi morajo potekati ne samo, da bi prebivalci razstavili vodo, temveč tudi stalno vrtljive mase vode.

V našem primeru pa razdalja od sanitarne opreme do kotla, stebra ali privezovanja na stezo ni dovolj, da ne upoštevamo hitrosti dovajanja tople vode v pipa.

Pomembno: Za tiste, ki se ne soočajo s shemami cirkulacije dovoda tople vode - v sodobnih stanovanjskih zgradbah so cevi tople vode povezane v parih. Zaradi razlike v tlaku v vložkih, ki jih ustvari pritrdilna podložka, voda neprekinjeno kroži skozi dvižne vode. To zagotavlja hitro oskrbo tople vode z mešalnimi napravami in celoletno segrevanje ogrevanih tirničnih tirnic v kopalnicah.

• Vodovod v zasebni hiši je razredčen s smrtonosno shemo, kar pomeni stalno obremenitev nekaterih delov ožičenja. Za primerjavo je treba izvesti izračun vodnega obročnega omrežja (ki omogoča dovajanje vsakega odseka vode iz dveh ali več virov) posebej za vsako od možnih priključnih shem.

Kaj mislimo

Moramo:

1. Ocenite porabo vode pri konični porabi.
2. Izračunajte prerez vodne cevi, ki lahko zagotovi to hitrost pretoka s sprejemljivim pretokom.

Sklic: največji pretok vode, pri kateri ne povzroči hidravličnega hrupa, je približno 1,5 m / s.

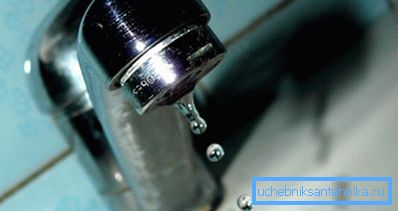

1. Izračunajte tlak na končni vodovodni napravi. Če je nesprejemljivo nizka, bi morali razmisliti o povečanju premera cevovoda ali namestitvi vmesne črpalne enote.

Naloge so oblikovane. Začnimo

Potrošnja

Lahko se približno oceni s stopnjo porabe za posamezne vodovodne napeljave. Podatki, če jih želite, je enostavno najti v eni od prilog k SNiP 2.04.01-85; za priročnost bralca, od njega dobimo odlomek.

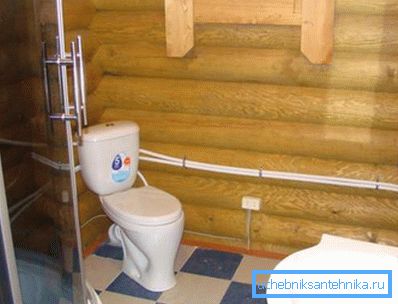

V stanovanjskih zgradbah se pri izračunu pretoka uporablja koeficient verjetnosti hkratne uporabe naprav. Preprosto povzemamo pretok vode s pomočjo naprav, ki jih je mogoče uporabljati hkrati. Recimo, pomivalno korito, prho in stranišče bo skupni pretok enak 0,12 + 0,12 + 0,10 = 0,34 l / s.

Oddelek

Izračun vodovoda se lahko izvede na dva načina:

1. Izbira glede na tabelo vrednosti.
2. Izračunano z največjo dovoljeno stopnjo pretoka.

Izbira tabele

Pravzaprav tabela ne zahteva nobenih pripomb.

Na primer, za pretok 0,34 l / s zadostuje cev DN15.

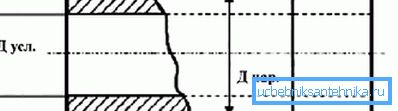

Opomba: daljinski upravljalnik (pogojni prehod) je približno enak notranjemu premeru cevi za plinovod. V polimernih ceveh, označenih z zunanjim premerom, se notranji premer razlikuje za približno en korak: na primer, 40-mm polipropilenska cev ima notranji premer približno 32 mm.

Izračun pretoka

Izračun premera sistema za oskrbo z vodo za pretok vode se lahko izvede z uporabo dveh preprostih formul:

1. Formule za izračun površine preseka njegovega polmera.
2. Formule za izračun hitrosti pretoka skozi znan odsek z znano pretočno hitrostjo.

Prva formula je S =? r ^ 2. V njem:

• S je želeno območje prečnega prereza.
• ? - število pi (približno 3.1415).
• r je polmer preseka (polovica daljinskega upravljalnika ali notranji premer cevi).

Druga formula je videti kot Q = VS, kjer:

• Q - poraba;
• V je pretok;
• S je prečni prerez.

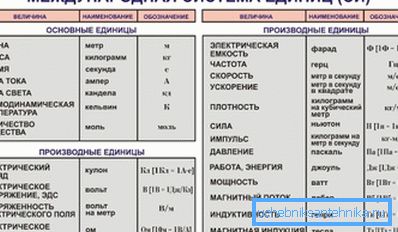

Za lažje izračuna se vse vrednosti pretvorijo v SI-metre, kvadratne metre, metre na sekundo in kubični metri na sekundo.

Najmanjši daljinski upravljalnik cevi izračunamo za naslednje vhodne podatke:

• Potrošnja po njej je enaka 0,34 litra na sekundo.
• Hitrost pretoka, ki se uporablja pri izračunih, je najvišja dovoljena vrednost 1,5 m / s.

Začnimo

1. Poraba v SI vrednostih bo enaka 0,00034 m3 / s.
2. Površina prečnega prereza po drugi formuli mora biti najmanj 0.00034 / 1.5 = 0.00027 m2.
3. Kvadrat polmera po prvi formuli je 0.00027 / 3.1415 = 0.000086.
4. Iz te številke izvlečemo kvadratni koren. Polmer je 0,0092 metra.
5. Če želite dobiti daljinski upravljalnik ali notranji premer, pomnožite polmer za dva. Rezultat je 0,0184 metra ali 18 milimetrov. Preprosto je videti, da je blizu tistemu, ki ga dobimo s prvo metodo, čeprav se z njo ravno ne ujema.

Tlak v glavi

Začnimo z nekaj splošnimi opombami:

• Tipični tlak pri oskrbi s hladno vodo je od 2 do 4 atmosfere (kgf / cm2). Odvisno je od oddaljenosti do najbližje črpalne postaje ali vodnega stolpa, na reliefu terena, stanju cevovoda, tipu zapornih ventilov na glavnem vodovodu in številnih drugih dejavnikih.

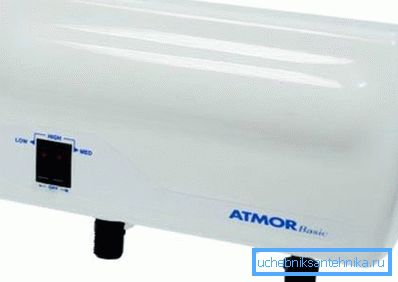

• Absolutni minimalni tlak, ki omogoča uporabo sodobnih vodovodnih naprav in gospodinjskih aparatov z vodo za delo, je 3 metre. Navodilo za trenutne grelnike vode Atmor, na primer, neposredno določa, da je spodnji prag aktiviranja senzorja tlaka ob vklopu ogrevanja 0,3 kgf / cm2.

Sklic: pri atmosferskem tlaku 10 metrov tlaka ustreza 1 kgf / cm2 nadtlaka.

V praksi je bolje imeti najmanj pet metrov vodnika na vodovodni napravi. Majhna marža kompenzira neizkrivljene izgube v napajalnih vodih, ventilih in napravi samem.

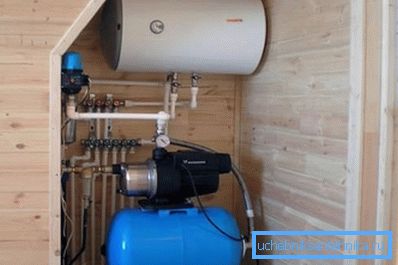

Izračunati moramo padec tlaka v cevovodu z znano dolžino in premerom. Če je razlika v tlaku, ki ustreza tlaku v cevovodu in padcu tlaka v sistemu za oskrbo z vodo, več kot 5 metrov, bo naš sistem oskrbe z vodo deloval brez kakršnih koli pritožb. Če je manj, morate povečati premer cevi ali jo odprati s črpanjem (cena katere, mimogrede, bo očitno prekoračila zvišanje stroškov cevi zaradi povečanja njihovega premera za en korak).

Torej, kako se izračuna pritisk v vodovodnem omrežju?

Tukaj velja formula H = iL (1 + K), v kateri:

• H - cenjena vrednost padca tlaka.
• i - tako imenovani hidravlični nagib cevovoda.
• L je dolžina cevi.
• K - koeficient, ki ga določi funkcionalnost vodovodnega sistema.

Najlažji način določanja koeficienta K.

To je enako:

• 0,3 za gospodinjstvo in pitne namene.

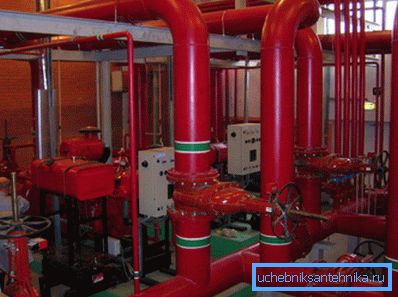

• 0,2 za industrijsko ali požarno gospodarsko.
• 0,15 za požarno proizvodnjo.
• 0,10 za gasilce.

Tudi pri merjenju dolžine cevovoda ali njegovega dela ni posebnih težav; Toda koncept hidravlične pristranskosti zahteva ločeno razpravo.

Na njegovo vrednost vplivajo naslednji dejavniki:

1. Hrapavost stene cevi, ki je odvisna od njihovega materiala in starosti. Plastika ima bolj gladko površino kot jekla ali litega železa; Poleg tega so jeklene cevi sčasoma porasle z apno in rje.
2. Premer cevi. Obstaja obratno razmerje: manjše je, večja odpornost cevovoda do premikanja vode v njej.
3. Pretok S povečanjem se povečuje tudi odpornost.

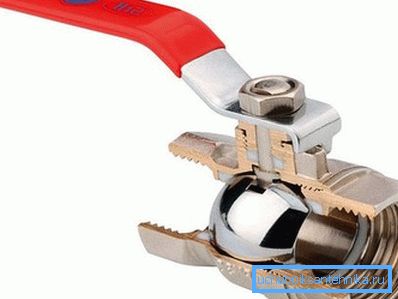

Pred časom smo morali dodatno upoštevati hidravlične izgube na ventilih; Vendar sodobni polni vrtinčasti ventili ustvarjajo približno enak upor kot cev, zato jih je mogoče varno zanemariti.

Zelo težavno je izračunati hidravlični naklon samostojno, toda na srečo to ni potrebno: vse potrebne vrednosti lahko najdemo v tako imenovanih tabelah Shevelev.

Da bi si bralec predstavljal, o čem gre, bomo za plastično cev s premerom 20 mm dali majhen delček ene mize.

Kaj je 1000i v desnem stolpcu tabele? To je samo vrednost hidravličnega naklona na 1000 metrov. Da bi dobili vrednost i za našo formulo, je dovolj, da ga razdelimo za 1000.

Izračunajmo padec tlaka v cevi s premerom 20 mm z dolžino 25 metrov in hitrostjo pretoka enega metra na sekundo.

1. V tabeli iščemo ustrezne parametre. Po njenih podatkih je 1000i za opisane pogoje 221,8; i = 221,8 / 1000 = 0,2218.

1. Namestite vse vrednosti v formuli. H = 0,2218 * 25 * (1 + 0,3) = 7,2085 metrov. Pri vstopnem tlaku 2,5 atmosfere na izstopu bo 2,5 - (7,2 / 10) = 1,78 kgf / cm2, kar je več kot zadovoljivo.

Zaključek

Še enkrat poudarjamo: zgoraj navedene sheme izračuna so zelo poenostavljene in niso namenjene profesionalnim izračunim zapletenih sistemov. Vendar je njihova natančnost povsem sprejemljiva za potrebe lastnikov zasebnih hiš.

Za več informacij, kot ponavadi, bo bralcu ponujen videoposnetek v tem članku. Uspehi!
