Jedro, blato in ohišje za vodnjake

Glede na zelo velike obremenitve, ki so možne med pridobivanjem in dobavo artesijske vode, pa tudi s tehnologijo vrtanja, se kot cev za vodo praviloma uporablja jekleno ohišje za vodnjake. Poleg tega se uporabljajo tudi več stolpcev in gnojevke, vendar vse to še vedno služi enemu namenu. Spodaj bomo o tem podrobneje razpravljali in tudi kot dopolnilo glej tematski video v tem članku.

Cevi

Opomba Upoštevati je treba, da noben prodor ni arteški, temveč le tisti, ki dosežejo vodonosnik na apnencu, in vsi ostali, manj globoki, so narejeni na pesku. V povezavi s tem se spreminja dolžina in premer ohišja za vodnjake, saj so pri različnih globinah in obremenitvah drugačni.

Razvrstitev

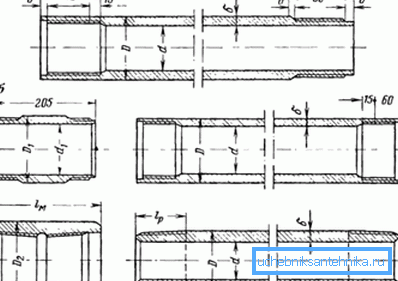

• Najprej, razumemo, kaj je ohišje za vodnjak, da bi dobili jasnejšo predstavo o namenu drugih vrst, ki se uporabljajo pri vrtanju. Torej, ohišje služi za pritrjevanje razpadajočih sten penetracije in za izolacijo vodne gredi, ki se tvori med vrtanjem. Za fiksiranje med seboj se uporabljajo tri vrste priklopov - priključek za bradavice, brez palice in spojke (ko so komponente medsebojno vijačene).
• Jedro in ohišje za dobro v videzu in tehnične parametre so praktično enaki, vendar imajo pri urejanju vira različne namene. Stolpec se uporablja za izbiro in prevoz jedrnega sprejemnika jedra, sam vrtanje pa se v takih primerih imenuje jedro. Prednost v tem primeru je, da se penetracija izvede z minimalnim uničenjem kamnine na stenah, kar olajša njegovo nadaljnjo razporeditev in delovanje.

Opomba Na podlagi zgoraj navedenega je definicija stolpca med prehodom slojev jedrni dvigovalec. Toda definicija ohišja se nanaša na isti element, vendar v procesu njenega delovanja.

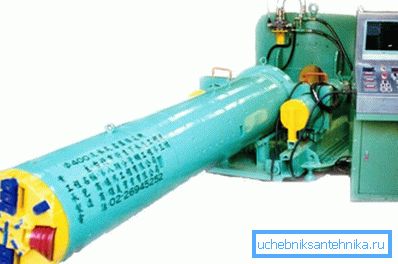

• Takšna ureditev, kot je na sliki zgoraj, je cev, ki je priključena od zgoraj, vendar ima stranske luknje. Zasnovan je tako, da črpalko ščiti pred vdorom slime (veliki in majhni trdni delci iz tal).

Tehnične specifikacije

V skladu z GOST 6238-77 (UDC 622.245.1: 006.354) se kovinsko ohišje za vrtino lahko uporablja predvsem za vrtanje v jedru, notranja trapezna nit pa je na svojih koncih odrezana s standardnim korakom 4 mm. Kot smo že omenili, je njihova dolžina zelo različna in je lahko od 1,5 do 6 m, vendar je odvisna tudi od njegovega prereza. Docking poteka s pomočjo cevi, ki je cev z enakim zunanjim navojem na obeh straneh (glej tudi članek Poslovni načrt: vrtanje vodnjakov na komercialni podlagi).

V situacijah, ko je potrebno ohišje majhnega odseka, se uporabljajo neprepustne kovinske cevi, na enem koncu se razrežejo notranji navoji, na drugi strani pa zunanji navoji z enakim standardnim nagibom 4 mm.

Glede na majhno trdnost sten materiala se v glavnem uporabljajo za vdolbinice na pesku, to je, kjer je mogoče prodreti na najmanjšo globino. Takšna naprava je nekoliko varčnejša zaradi varčevanja sestavnih delov, saj tukaj sestava deluje brez bradavičke.

Opomba Elementi ohišja ohišja z bradavico in priključkom z navojnim navojem so izdelani iz jekla, kjer je skupina trdnosti označena z M, K in D, kot zahteva navodila GOST 6238-77.

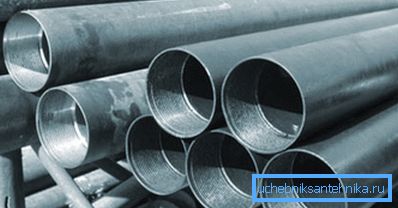

Za proizvodnjo plina in vrtanje vode med rotacijskim in udarno-mehanskim vrtanjem se uporablja še tretji tip, to je cev iz jeklene cevi za vodnjak s spojko. V skladu z GOST 632-80 (OKP 13-2100) je za izdelavo uporabljeno jeklo s skupinami trdnosti C, D, K, E, L, M in R. Na koncih obstaja zunanja desna navojna nit, le tukaj je višina 3.175 mm.

Zobje niti, pri katerem je premer ohišja za vdolbino od 114 do 168 mm, to je majhen odsek, je 1/32, pri čemer je premer večji od tistega, ki je bil prej določen, je koniček 1/16 - dvakrat manjši.

Spojke imajo enak nit, vendar že notranji, s prevleko cinka za zaščito pred korozijo. Dolžina sestavnih elementov s takšno povezavo se giblje od 9,5 do 13 m, kjer je zunanji navoj prekrit z barvo za varnost.

Za pregrade ohišja z velikim premerom po GOST 10706-76 (ST SEV 489-27) se uporablja jeklo s presekom od 426 do 1420 mm. Montaža (povezava) kolone se izvede z varjenjem.

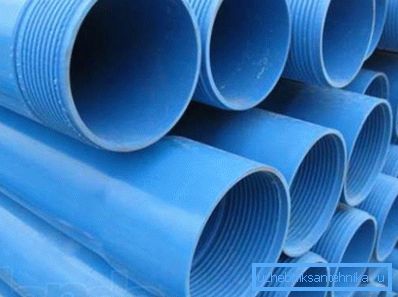

Poleg tega se plastika (polietilen, polivinilklorid, polipropilen), kot tudi steklena vlakna, uporablja za pritrditev sten pri prodiranju. Takšni materiali so še posebej priljubljeni pri vlagi nasičenih tal, to je v agresivnem okolju za jeklo. V preteklosti (in nekateri zdaj to počnejo) je bil uporabljen azbestni cement, vendar je takšna sestava škodljiva za zdravje, zato je bolje, da ga ne uporabljate.

V posebnih primerih se uporablja dvojno ohišje - na vrhu - kovine, in na sredini - plastike, vendar je cena takega projekta precej visoka in zaradi visokih stroškov se uporablja zelo redko.

Zaključek

Kovinske cevi različnih geometrijskih parametrov (dolžina in širina) lahko enostavno kupite v trgovinah strojne opreme, pa tudi pri vrtalnikih. Ampak ne pozabite, da brez licence lahko preideš do globine do 80 m (glej tudi članek "No, v domovini").
