Jekleni žerjav - preprostost in vzdržljivost v eni

Jeklene pipe z blokirnim delom v obliki jeklene krogle odlikujejo večja trajnost in enostavnost gradnje. Zmožnost skoraj takojšnjega izklopa pretoka tekočine ali plina je zelo cenjena ne le v vsakdanjem življenju, ampak tudi v industriji - takšne naprave lahko najdemo tako v običajnem stanovanju kot tudi v močnem kemičnem podjetju.

Na kratko o napravi in ​​klasifikaciji krogelnih ventilov

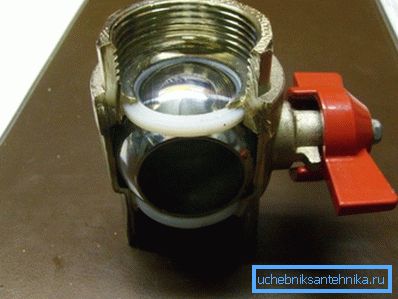

Vsi kroglični jekleni ventili imajo podobno obliko - blokirni element je predstavljen v obliki kovinske krogle z vzporedno odrezanimi segmenti. V središču kroglice je skoznja luknja, nastavitev toka tekočine ali plina pa se izvede z enostavnim obračanjem ročaja.

Bodite pozorni! Konvencionalni kroglični ventil ima samo 2 delovna mesta - popolnoma odprt ali zaprt, tako se razlikujejo od navadnih ventilov.

Kar zadeva klasifikacijo, je vse odvisno od merila, ki je podlaga za razdelitev v skupine.

Torej, glede na način pritrditve lahko izberete te možnosti, kot so:

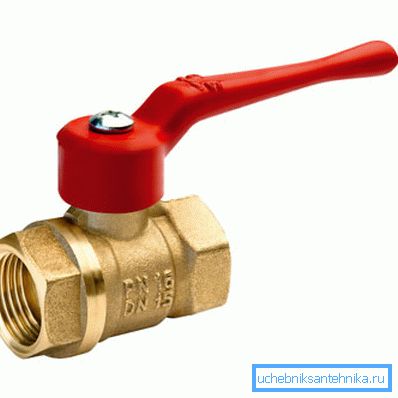

• sklopka - je nameščen kot navadna spojka za cevi (na obeh straneh je notranji navoj, tako da so cevi enostavno privijte v pipe). Takšne spojine so še posebej občutljive na kakovost montaže in obratovalnih pogojev, če je izpostavljeno vibracijam in padcem tlaka, je bolje, da se zapusti model sklopke. Ker je taka povezava snemljiva, so takšne naprave še posebej priljubljene pri nameščanju cevi za vodo in toploto;

• prirobnična povezava - diski z luknjami so varjeni s koncev, povezava s cevmi pa s pomočjo vijakov. Jekleni ventil s prirobnico je nekoliko večji in tehta več kot sklopka, vendar ga je mogoče uporabljati v precej težkih pogojih v industriji, saj praviloma raje uporabljajo takšne naprave;

• varjen spoj - se lahko šteje za najredkejše vrste, spada v razred enodelnega dela. Uporablja se lahko le v primeru, ko njegova zamenjava v prihodnosti zagotovo ni potrebna. Od trdnosti je mogoče ugotoviti le, da je odpornost proti mehanskim stresom, vibracijam itd. - pravilna varilna trdnost skoraj tako dobra kot kovina cevi. Jekleni kroglični ventil za varjenje je običajno nameščen na mestih, kjer obratovalni pogoji ne bodo povzročili njene hitre degradacije, t.j. vlažnost je normalna in tako naprej;

• Možne so različne kombinacije navedenih spojin.. Na primer, označevalna matica pravi, da je na obeh straneh maticna kapica, ki jo lahko namestite tudi v pogojih pomanjkanja prostega prostora. Možne so tudi druge kombinacije, npr.

Praznine in načelo delovanja lahko razdelite:

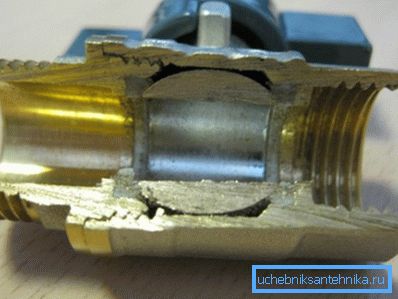

• čepi za pipo omogočajo enostaven prehod tekočine / plina brez spreminjanja smeri in brez mešanja drugega toka. Odvisno od oblike in velikosti je mogoče razlikovati naprave s polno izvrtino (premer luknje je enak notranjemu premeru cevi) in modele, v katerih je luknja manjša od prehoda v cevi;

• kotne naprave - omogočajo vrtenje toka pod kotom 90 °;
• trosmerni modeli - jekleni trosmerni ventil lahko deluje tako kot mešalnik kot delilnik toka (njegova zasnova je opisana spodaj).

Razvrstitev se lahko navede z vrsto ročaja. Omeniti je mogoče, da so majhni žerjavi opremljeni s kompaktnimi ročaji v obliki metuljčka, kar je posledica dejstva, da je za zapiranje potrebno razmeroma malo truda. Toda večje naprave so opremljene s konvencionalnim ročajem, kar vam omogoča, da z majhnim naporom zaprete pipa.

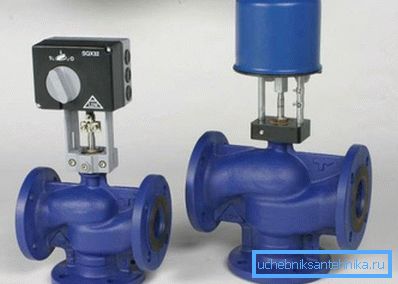

Bodite pozorni! V industriji včasih ni mogoče namestiti velikega ročaja zaradi pomanjkanja prostega prostora, v takih primerih se za uravnavanje delovanja žerjava uporablja električni pogon. Seveda cena takšne naprave ni demokratična.

Preberite več o uporabi in montaži jeklenega krogličnega ventila

Načelo delovanja konvencionalnega pretočnega modela je bilo obravnavano zgoraj, večje zanimanje pa povzročajo žerjavi s tremi in več cevmi, to so 3-smerni ventili itd. Takšne naprave so bolj zapletene, vendar ponujajo več priložnosti v primerjavi s konvencionalnimi žerjavi.

Trikratni ventili

Maksimalno, da konvencionalni pretočni ventil lahko uravnava pretok tekočine / plina, trikoten, lahko ločuje ali premeša tokove.

Pravzaprav, v skladu s tem merilom se izvaja njihova razvrstitev:

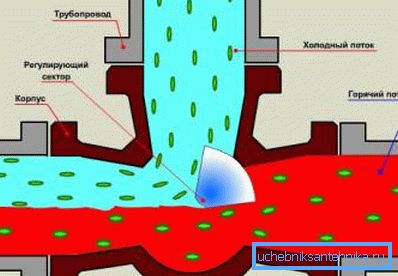

• mešalna pipica - premeša 2 tekoča toka. Takšne naprave se uporabljajo kot navadni mešalniki v stanovanjih. Kljub zahtevnejšemu notranjemu dizajnu, njegova namestitev ostaja preprosta in poteka ročno;

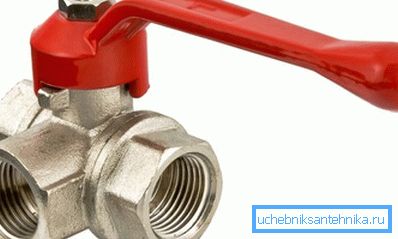

• separatorji - v takih napravah se dohodni tok tekočine deli z 2. Lahko tudi popolnoma preusmeri dohodni tok v enega od priključenih sistemov. Tako je na primer mogoče popolnoma ločiti posamezna vezja v ogrevalnem sistemu, kar je koristno pri hkratni uporabi nizke temperature in običajnega ogrevanja v hiši.

Kar zadeva nadzor žerjava, so najpogosteje naleteli modeli z ročnim prilagajanjem. Ampak, če proračun ni omejevalnik, je mogoče organizirati samodejno prilagajanje. Vse, kar je potrebno za to, je namestiti na njem servomotor, povezan s termostatom, nameščenim v prostoru.

Namestitev jeklenega žerjava

Navodila za namestitev so zelo enostavna in so odvisna od vrste pritrditve (sklopka, prirobnica itd.):

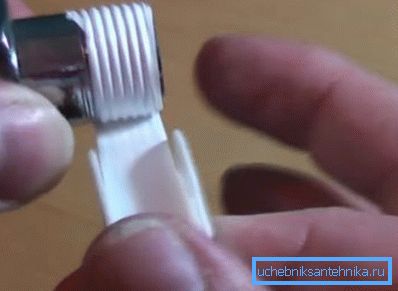

• ko uporabljate matico, zadostuje, da se trak FUM spusti na zunanji navoj na samem ventilu, nato pa vstavite tesnilo, tesnilni obroč in matico na cev. Po tem bo le-ta vijaka na navoju ventila;

• v primeru pritrditve prirobnic je povezava s prirobnico na cevi zagotovljena z visokotrdnimi vijaki, ki so zategnjeni z momentnim ključem. Med prirobnico na žerjavu in na cevi je vedno nameščena tesnila, po potrebi lahko zategnite vijake, edina stvar, ki jo morate upoštevati, je, da morajo biti vsi vijaki z enako močjo zategnjeni.

Povzemanje

Jekleni krogelni ventil zaradi svoje preprostosti oblikovanja, zanesljivosti in trajnosti je zaslužil mesto, ne le v arzenalu vodovodarjev, temveč tudi v industriji. Majhno izboljšanje svoje zasnove (tristezni modeli) omogoča reševanje skoraj vseh težav prilagajanja pretoka tekočine ali plina skozi cev.

Pomembno je tudi, da lahko vsaka oseba obvladuje namestitev takšne naprave. Video v tem članku prikazuje primer uporabe 3-smernega ventila v ogrevalnem sistemu.
