Kabelski vdolbinec: značilnosti naprave in tehnologija

Da bi zagotovili dostop do vodnikov, telefonskih omrežij in drugih avtocest za potrebe inšpekcije in popravila, je nameščena betonska ali plastična kabelska vodnjaka. In če so bili za proizvodnjo takšnih konstrukcij uporabljeni predhodni težki moduli iz armiranega betona, jih danes nadomeščajo lahki primeri iz tehnopolimerov.

V nadaljevanju opisujemo oblikovalske značilnosti teh izdelkov, opišite njihove glavne prednosti in tehnologijo namestitve.

Značilnosti naprave

Gradbeništvo

Kot smo že omenili, se pri polaganju komunikacije uporabljajo telefonski vodniki kabelskih kanalov in drugih vodnikov.

Izvajajo dve glavni funkciji:

• Prvič, namestitev takšne naprave omogoča dostop do položenih vodnikov brez izkopa. Če želite preveriti stanje žic, ugotoviti prisotnost sunkov ali popravilo, ni treba kopati jarka. Dovolj je, da odprete loputo in pojdite v komoro.

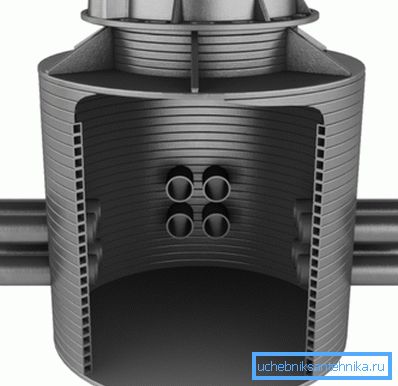

• Drugič, moderne kabelske priključne vdolbinice imajo precej prostorno notranjo komoro, v kateri je mogoče namestiti pasivno opremo.

Na podlagi tega se uporaba takšnih izdelkov opravi pri polaganju skoraj vseh komunikacijskih omrežij.

Do danes je veliko takšnih vdolbinic.

Vendar splošna shema njihovega oblikovanja ostaja nespremenjena:

• Osnova telesa je velika količina, izdelana iz betona ali plastike (PVC, polistiren, polietilen itd.). Praviloma so na voljo plastični modeli z ojačitvami, ki zagotavljajo zalogo mehanske moči.
• Ključni del je nameščen na površini. V jašku ponavadi je podlaga in pokrovček, ki se nagne nazaj ali odvrača.

Bodite pozorni! Nekateri vodnjaki za kabelske kanale so opremljeni z dvema odprtinama: zunanjim in notranjim. Hkrati je na notranji loputi nameščen sistem za zaklepanje s skrivnostjo, ki ga je mogoče odpreti samo s posebnim ključem.

• Primer z loputo vodnjaka povezuje usta. Zasnova vratu je lahko tudi drugačna, v vsakem primeru pa je dovolj prostorna, da lahko greste do žic.
• Številni modeli so na voljo brez vratu. V tem primeru je loputa nameščena takoj na trupu.

Glavne sorte

Kar zadeva tipologijo, danes industrija proizvaja veliko modifikacij izdelkov te vrste.

Spodaj podajamo le najbolj zahtevane:

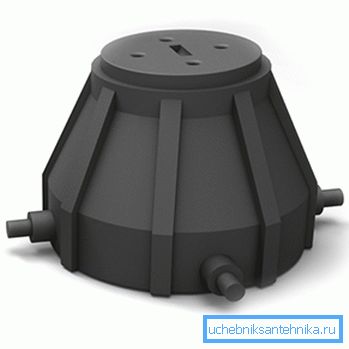

• KKT-1 in KKT-2 - se uporabljajo kot univerzalni sistem za pregledovanje. Uporabljajo se za postavitev standardnih komunikacij z nizkim parom v zasebnem sektorju (KKT-1) in za namestitev pasivne opreme (KKT-2).

• KODA - uporablja se za polaganje optičnih omrežij. Komora vijaka je zasnovana za namestitev optičnih sklopk in za shranjevanje zalog optičnih vlaken.
• KKTM je vdolbinica za nizko-par telefonskih omrežij. Lahko se proizvaja tako z valjastim telesom (KKTM-1), kot tudi s podaljšanim dnom za sprejem različnih naprav (KKTM-2).

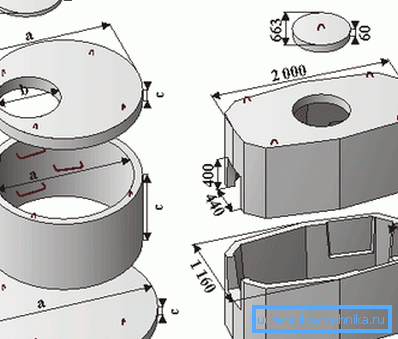

• KKS - serija betonskih vodnjakov za kabelsko komunikacijo. Za vse izdelke je značilna visoka trdnost in varnostna meja. Lahko se uporablja tako v stanovanjskih kot industrijskih obratih.

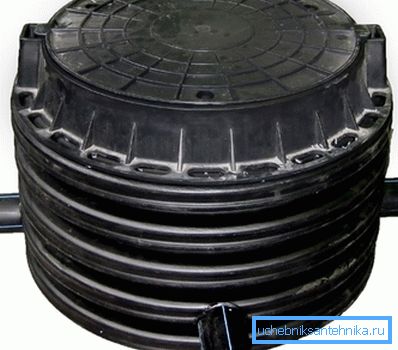

Poleg tega je na tem seznamu zasedeno tudi kabelsko vodilo za napajalne kable. Njihova zasnova zagotavlja maksimalno raven električne varnosti z uporabo sodobnih izolacijskih materialov.

Prednosti plastike nad betonom

Kljub vsej različnosti plastični izdelki danes postopoma nadomeščajo betonske vodnjake na številnih področjih.

Za to je več razlogov:

• Prvič, imajo nižjo specifično težo s primerljivimi mehanskimi značilnostmi.
• Drugič, za njihovo zasnovo je značilna visoka tesnost.
• Uporabljeni materiali so kemično inertni (se ne razgradijo pod vplivom raztopine tal), trajnost in okolju prijaznost.

Bodite pozorni! Nizka poroznost zagotavlja odpornost na negativne temperature za približno 50 let. Hkrati to obdobje ni odvisno od števila ciklov zamrznitve, kar je zelo pomembno za centralno Rusijo z nestabilnim podnebjem.

• Plastičnost materiala omogoča izdelavo vrtin praktično poljubne velikosti in zagotavlja tudi izvedbo različnih inženirskih rešitev (sklopke, tehnološke luknje itd.).
• Cena plastičnih vdolbin je prav tako dostopna.

Montažna tehnologija

Da bi kabelski priključek čim daljši, mora biti pravilno nameščen.

In z določenimi veščinami lahko to storite z lastnimi rokami:

• V prvi fazi kopamo jamo, katere dimenzije ustrezajo dimenzijam vodnjaka.
• Na izravnanem dnu izkopa zaspimo plast peska, ki jo stiskamo z ročnimi ali električnimi tampersi. Konec koncev naj bo debelina sloja najmanj 15 cm.

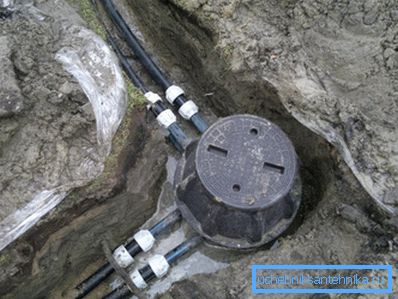

Bodite pozorni! Na mestih z visoko vlago v tleh ali v tesnih podzemnih vodah navodilo priporoča namestitev betonske baze do debeline 150 mm pod proizvodom.

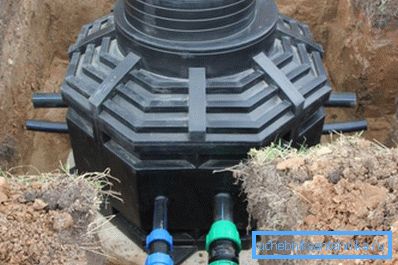

• Vdolbino smo postavili na pripravljeno podlago.
• Da bi preprečili njeno "vzpon", ko je zemlja poplavljena, vlijte betonsko "sidro". Za litje uporabite betonsko stopnjo B15 in več.
• Če v strukturi obstaja tako imenovana polnilna komora, jo napolnimo s betonom in to.
• Po končni poravnavi začnemo ponovno polniti vrzel med stenami jame in vodnjaka. Zmes za peščeno-tla napolnimo v slojih 20 cm, z obveznim zbijanjem.
• Če je grlo v območju transportnih obremenitev, napolnite betonsko slepo površino. Da bi to naredili, namestimo oplaščenje po obodu krošnje, v katero nalijemo beton.
• Namesto slepe površine lahko uporabite cestno ploščo z luknjo ustreznega premera.

Zaključek

Uporaba betonskih in plastičnih kabelskih vdolbin je vsaj za varčevanje z energijo pri polaganju komunikacij. Po pravilno izbrani strukturi in namestitvi v skladu z zgornjimi priporočili bomo lahko na eni strani zagotovili dostop do kablov in na drugi strani zanesljivo zaščitili pred zunanjimi vplivi. Videoposnetek v tem članku vsebuje podrobnejše informacije o oblikovanju in delovanju podobnih izdelkov.
