Kako meriti vodovodne cevi: vse, kar morate vedeti o izbiri

Območje vodovodnih cevi vključuje izdelke različnih velikosti. Da ne pride v neprijeten položaj, ko kupljeni deli ne ustrezajo odseku ali drugim parametrom tistim, ki so že nameščeni, je pomembno, da vsak vodovodar ne pozna samo najpogostejših premerov cevi, temveč tudi, da jih lahko pravilno izmeri. Naš članek bo posvečen tem vprašanjem.

Mere sanitarne opreme

Osnovni parametri

Pred analiziranjem obsega velikosti vodnih in plinskih izdelkov, ki je podan v ustreznih državnih standardih in SNiP-jih, morate razumeti, na katere parametre bomo delovali.

Pri merjenju teh delov bomo potrebovali naslednje vrednosti:

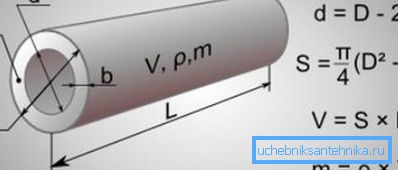

• D - premer. Predstavlja razdaljo med najbolj oddaljenimi točkami na zunanji površini.
• Doo - pogojno prehod. Velikost pogojnega prehoda je enaka premeru notranjega kanala cevi, zaokroženo na standardno vrednost z določeno stopnjo natančnosti.

Bodite pozorni! Pri mednarodnem označevanju se simboli D in Dn označujeta za zunanji premer in pogojni prehod.

• s - debelina stene. Višja je ta vrednost, bolj trajna bo struktura in večji pritisk, ki ga cev prenese.

Poleg tega, da bi v celoti izkoristili zmogljivosti določenega modela, se uporablja tako imenovano standardno razmerje (SDR). Ta vrednost se izračuna po formuli:

SDR = D / s

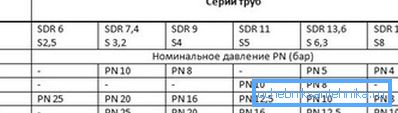

Praviloma je vrednost SDR zaokrožena na tabelarne vrednosti, kar vam omogoča enostavno izbiro materiala z želeno odpornostjo na notranji tlak.

Palci ali milimetri?

Druga pomembna točka je določiti razmerje med velikostjo metričnih in centimetrskih cevi. Zdi se, da ni nič preprostejše - samo pomnožite premer cevi v centimetrih za velikost enega palca (približno 25,4 mm) in dobimo želeni rezultat, v praksi pa je vse bolj zapleteno.

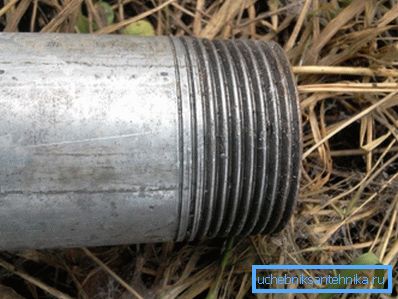

Dejstvo je, da psi označujejo navoj cevi, ki je razrezan na zunanji premer, in pri izbiri cevi (zlasti pri zamenjavi kovinskih izdelkov s plastiko) je notranji premer pomemben.

Torej poklicni vodovodarji uporabljajo standardne razmerje:

• Vodna cev 1 2 cm - pogojni prehod 15 mm, zunanji premer od 20 do 22 mm.
• Vodna cev 3 4-cev v 20 mm, zunanji del od 25 do 27 mm.
• Inčni izdelek - 25 in 32 mm.
• Vodna cev 1 1 2 - pogojni prehod 40 mm, odvisno od debeline stene, ima lahko premer 45 do 50 mm.

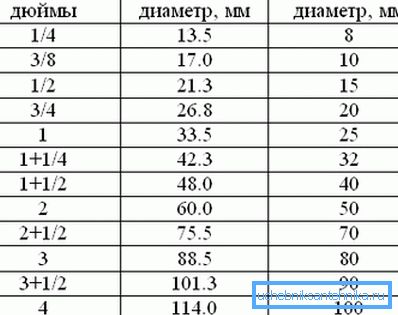

Tudi v našem članku so podane tabele razmerij centimetrov in metričnih dimenzij cevi, ki se najpogosteje uporabljajo pri delu.

Bandwidth

Včasih za izbiro delov, ki se uporabljajo pri gradnji komunikacij, je potrebno ugotoviti, kakšna je zmogljivost cevi določenega premera.

Ta vrednost kaže, koliko tekočine lahko prehaja skozi notranji kanal na enoto časa in je odvisno od naslednjih dejavnikov:

• Material, pri katerem je cev izdelana.
• Oblika izdelka (krog / profil).
• Premer pogojnega prehoda.
• Skupna dolžina konture.
• Prisotnost naklona in njegove stopnje.
• Sistemski pritisk

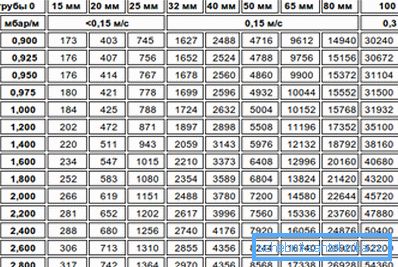

Za izračun te vrednosti se običajno uporabljajo okorne formule, saj vodovodarji navadno uporabljajo bodisi standardne, časovno preizkušene rešitve ali pa uporabijo vrednosti tabele. Tako je po taki tabeli pretočnost vodne cevi 100 mm s hitrostjo gibanja tekočine pri 0,3 m / s in s tlakom 90 Pa / m okoli 30 tisoč kg / h.

Bodite pozorni! Da ne bi naredili lastnih izračunov, lahko prenesete poseben program kalkulatorja.

Metode merjenja doma

Cev lahko merite s svojimi rokami na več načinov:

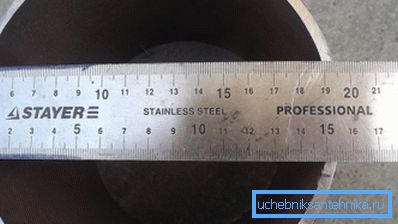

• Če ima izdelek dovolj velik premer, potem je najlažji način, da uporabite prožen merilni trak (prilagodljiv merilnik je popoln). Objemite trak okoli cevi in ​​izmerite obseg v najširšem delu. Potem izračunamo premer, ki deli obseg s številko "Pi", približno enako 3,1416.

Bodite pozorni! Ker se standardizirani deli uporabljajo v vsakdanjem življenju, priporočamo preprosto razdelitev oboda na 3: natančnost bo zadostna.

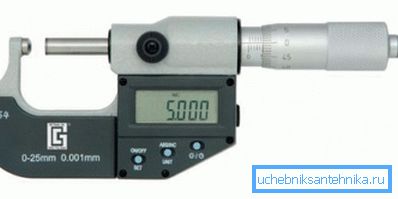

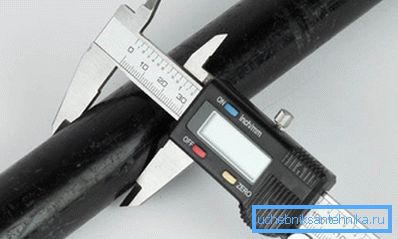

• Če želite delati s cevmi majhnega premera, lahko uporabite kalup ali mikrometer. Če se stalno soočate s podobnimi nalogami, je bolje, da kupite model z elektronskim prikazom: njegova cena je nekoliko višja od standardnih merilnikov, vendar je neprimerno bolj primerna za uporabo.
• Z uporabo čepa lahko določite tudi notranji premer izdelka. Če želite to narediti na rezini na več mestih, izmerimo debelino stene, izračunamo povprečno vrednost tega parametra in ga dvakrat odštevamo od nastavljene vrednosti zunanjega premera.

• Nazadnje, za rešitev problema lahko uporabite grafične programe. Za cev, ki jo je treba izmeriti, uporabimo ravnilo ali predmet s predhodno znanimi dimenzijami (npr. Fotografiramo izdelek, nato pa s pomočjo računalniških programov koreliramo dimenzije standarda z dimenzijami cevi.

Bodite pozorni! Ta tehnika se najpogosteje uporablja za obsežne predmete, pa tudi za cevi, katerih dostop je zelo težko doseči.

Zaključek

Ugotovite, kateri izdelek pred nami - vodna cev 50 mm, 60 mm ali 1 1/2 palca - na več načinov. In natančneje merimo, večja je verjetnost, da bo ustrezen del izbran za povezavo ali zamenjavo. Več o načelih merjenja izdelkov cevi v videoposnetku v tem članku lahko izveste.
