Kako narediti vrtalnik za dobro doma

Da bi opremili avtonomni sistem oskrbe z vodo v vrtni parceli, ni potrebno konstruirati drage arteške vrtine, katere cena je morda nezdružljiva s potrebami oskrbe z vodo. Bilo bi bolj smiselno plavuti na pesku, katerih vire so dovolj velike za oskrbo z vodo s katero koli sezonsko dacho.

Če je podzemna voda nameščena na plitki globini, sestava zemlje na lokaciji ne vsebuje kamnin in je sestavljena predvsem iz peščenih in glinenih slojev tal, lahko takšno vrtino izvedemo neodvisno z uporabo enostavnih naprav za vrtanje.

Ročno vrtanje

V tem članku bomo razpravljali o tem, kako narediti vrtanje za vrtalne vrtine do globine 20 metrov brez uporabe posebne težke opreme.

Bralcu bo ponudila navodila za izdelavo treh vrst samozaposlenih naprav za ročno vrtanje vodnjakov, ki so najpogostejši med lastniki vrtnih parcel.

Poleg opisa ta članek vsebuje risbe vrtanja za vodnjake z lastnimi rokami, v skladu s katerimi lahko, če imate izkušnje s kovinskim delom, naredite enostavno orodje za vrtanje.

Kabelsko vrtanje

Ta vrsta vrtanja je prikladno, ker ne zahteva izdelave katerekoli posebne naprave, vrtalno ploščo pa se lahko sestavi iz odpadnih materialov. Poleg tega vam omogoča brezhibno opravljanje celotnega dela.

Bistvo te vrste vrtanja je naslednje:

1. Težka cev s koničastim koncem spusti v vodnjak z veliko višine.
2. Pod vplivom teže, ko cevna stena pade na dno vrtine, se stena cevi razreže v telo obraza in nekaj prsti vstopi v cev.
3. Po tem se cev znova dvigne na določeno višino in nenadoma spusti.
4. Postopoma se dobro poglobi in dno obraza kopiči v šoki.
5. Po več udarcih je cev odstranjena na površino z ročnim ali električnim vitlom za čiščenje.
6. Po dvigovanju udarne glave se odloži na stran in očisti vrtalno kambo z nekaj udarci težkega kladiva, nato pa se celoten postopek začne znova.

Udarni vrtalnik

Tako se vrtanje nadaljuje, dokler ni dosežena potrebna globina globine.

Nato bo opisano, kako narediti vrtalnik za vrtalne vrtine z uporabo metoda udarnih kablov in kako narediti najpreprostejši vrtalnik:

1. Namestite stojalo z višino 2-3 m nad potencialnim mestom vrtanja.
2. Na vrhu, morate pritrditi enoto za vrv in pritrditi ročni ali električni vitel na eno ali dve podpori.
3. Udarna vrtalna cev je debela stena cevi, katere premer mora ustrezati premeru bodoče vrtine.
4. Na zgornji del cevi, ki je pravokotna na njegovo vzdolžno os, je potrebno zvariti trak debele kovine z luknjo, katere premer naj ustreza debelini dvigalne vrvi. Luknjo je treba postaviti vzdolž središčnice cevi.
5. Na spodnjem koncu cevi je treba opraviti obročasto ali ostrenje zobnika. Če je mogoče, je po končanem ostrenju zaželjeno, da se konec konča v peči za prigušek.
6. Da bi olajšali čiščenje tal v zgornjem delu cevi, lahko naredite režo ali vrtalnik nekaj radialnih lukenj.

   Nasvet! Če moč vitla omogoča pospešitev dela, lahko povečate težo udarne vrtalne mize tako, da v zgornjem delu namestite dodatne odstranljive kovinske uteži.

Rotacijsko vrtanje

Ta vrsta dela je značilna po tem, da se delovno orodje razreže v tla in odstrani preostalo skalo pod vplivom vrtilnih sil. Za to delo praviloma sodelujeta dve osebi, ki sta na obeh straneh vrtalne palice in jih vrtita s pomočjo dolgih odpadnih jeklenih ali jeklenih cevi.

Tako lahko plitvo vodo na pesku naredimo v kratkem času brez uporabe dodatne opreme. Vse, kar je potrebno za to, je ročni vrtalnik potrebnega premera, palica za izdelavo dolžine delovnega orodja, dve cevi za obračanje zadostne dolžine in nekaj dni prostega časa.

Spiralna vaja

Za ročno vrtanje vodnjakov v svetlobnih, ne-kamnitih tleh se najpogosteje uporablja ena od dveh vrst delovnih orodij: spiralna in žlica vaja.

V delovnem položaju je spiralna (tudi imenovana poluga) v navpični palici debeline stene, na dnu katere je nameščeno orodje za rezanje karbidov. Spiralne trakove iz utrjenega jekla, varjene vzdolž barja od rezalnega roba.

Med vrtenjem rezalni rob reza tla, spiralni trak pa ga potisne navzgor in s tem ustvari dodatno zaustavitev v smeri vrtanja. V procesu se preostala tla iz vodnjaka nabirajo med vrtljaji vijaka, zato jo je treba redno potegniti na površino za čiščenje.

Preden naredite vrtalnik za vrtino, morate pripraviti debelo steno cevi dolžine in kovinsko disk iz jekla debeline 4-6 mm, z zunanjim premerom, ki je enak premeru vrtine.

1. Spodnji konec cevi je treba ostro ali zvariti v to ostro konico kaljenega jekla.
2. Rezanje kovinskega diska na polovico in na rezalnem robu vsake polovice opravite gladko ali zobato orodje.

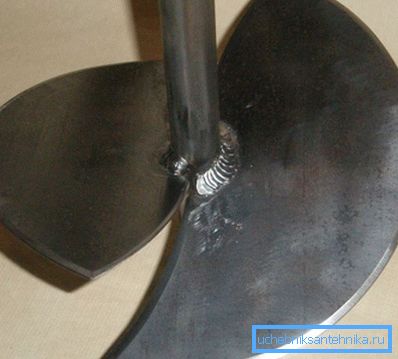

3. Položite jeklene plošče na navpično palico na razdalji 125 mm od koničastega konca na nasprotnih straneh pod kotom 70 ° do vzdolžne osi. Tako bi moral biti kot med njimi 40 °.
4. Na vrhu palice namestite navojno sklopko, da jo sestavite vzdolž dolžine.

   Nasvet! Kot deli za vijak lahko z rezilom žage na polovici odrezate krožno žago ustreznega premera.

Spoon bur

Za delo v mehkem, odpornem proti padcu gline ali peščenih tal, lahko uporabite žlico. Primerno je, da se odpiranje tal izvaja ne le z nižjim, temveč tudi s stranskim rezalnim robom, ki zbira izbrano skalo znotraj valja. Čiščenje je potrebno tudi občasno odstraniti delovno orodje iz izvrtine na površino.

Za izdelavo takšne naprave potrebujete debelo steno cevi s primernim premerom, varilnim strojem in standardnim kompletom vodovodnih orodij.

1. V odseku cevi je treba v skladu z risbo izdelati vzdolžno režo.
2. Uporabite težki kladivo in ostanke z ravno konico, da boste cevi dobili potreben prečni prerez.
3. Izostrite spodnje in bočne rezalne robove.
4. Na dnu cevi vzdolž njegove vzdolžne osi varimo debelo vrtanje s premerom 18-36 mm.
5. Navarite navpično črto na vrhu cevi. Vzdolžna os palice je treba premakniti v smeri glede na vzdolžno os delovnega orodja za 10-15 mm.

Če je mogoče, je priporočljivo, da se žaganje orodja opravi z utrjevanjem rezalnih robov.

   Nasvet! Širina reže v cevi je odvisna od sestave zemlje in je izbrana empirično. Sušilna in rahla tla so na mestu, manjša je širina reže

Zaključek

Po branju tega članka lahko ugotovite, da je pod ugodnimi geološkimi pogoji mogoče plitko dobro na svoji vrtni parceli z eno ali dvema osebama, ki uporabljajo samozaposleno opremo.

Dodatne informacije o tej težavi lahko dobite tako, da gledate videoposnetek v tem članku ali si preberete podobne gradiva na naši spletni strani.
