Kako priti vodo v hišo iz vodnjaka - celoten sklop del

Avtonomna oskrba z vodo je nujna, a zelo pomembna stvar. Ne boste morali razviti samo vir, ampak tudi zagotoviti neprekinjeno oskrbo z vodo s potrebnimi parametri tlaka, kemične sestave in prostornine. Povedali vam bomo, kako prinašati vodo iz vdora v hišo z lastnimi rokami ter kako povezati in prilagoditi potrebno opremo.

Avtonomni sistem oskrbe z vodo

Iz česa je sestavljen

Avtonomni sistem oskrbe z vodo je niz orodij, ki omogočajo dviganje vode iz vrtine, transportiranje, kopičenje, ustvarjanje potrebnih parametrov tlaka ter upravljanje in usklajevanje dela vseh elementov sistema.

Sodobne tehnične in materialne zmogljivosti omogočajo ustvarjanje povsem avtonomnega in avtomatiziranega sistema oskrbe z vodo, zato bomo upoštevali le takšno možnost.

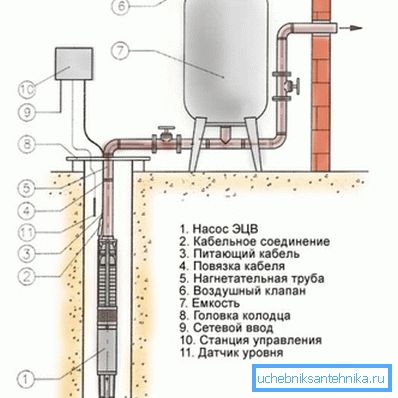

Torej, sestava plavajočega cevovoda vključuje:

1. Globina črpalke. Večina vodnjakov ima globino več kot 8 metrov, zato je potrebno uporabiti podvodno enoto;
2. Bradavica z dvostranskim zunanjim navojem, povratnim ventilom in spojko za priključitev izhoda črpalke z dvižno cevjo;
3. Vodna cev. Pomembno je, da izberemo izdelek, ki lahko vzdrži pritisk glede na globino vdolbine; bolje je uporabiti kovinske ali plastične modele, priporočamo cevi iz nizkotlačnega polietilena (HDPE);
4. Napajalni kabel motorja črpalke in zaprti vhodni priključek (odporen proti vlagi);
5. Montaža za prehod z navpične cevi v vodoravno cev. To je lahko koleno ali majica, odvisno od značilnosti cevi;
6. Voda. Ta izdelek je zatesnjen pokrov na vijačnih sponkah s priključkom za cevi in ​​kable, kot tudi pritrdilne elemente za varnostni kabel;
7. Vodoravna cev za transport vode iz vira v hišo. Tukaj je bolje uporabiti PND-cev enakega premera;
8. Komplet priključkov za povezavo sprejemnika: vrtljivi sklopki, kotni filter, bradavica. Glede na konfiguracijo cevi se ta komplet lahko razlikuje;
9. Rezervoar za vodno kopičenje (sprejemnik) 200 litrov. Bolje je uporabljati plastične izdelke z membrano, opremljeno z merilnikom tlaka in tlačnim stikalom;
10. Magnetni zaganjalnik, katerega terminali zapirajo / odpirajo električno omrežje črpalke. Zaganjalnik krmili delovni tok iz tlačnega stikala sprejemnika. Nameščen za zagon črpalk visoke moči z velikimi začetnimi tokovi;
11. Postaja za nadzor črpalke, ki omogoča ročni zagon in ponovni zagon naprave;
12. Senzor nivoja vode v izvrtini in rele za izklop v sili črpalke, ko nivo vode pade pod dovoljeno raven.

Bodite pozorni! Potopne črpalke in krmilni elementi za avtomatizacijo morajo biti najvišje kakovosti, zato ne priporočamo varčevanja in nakupa izdelkov dvomljivih proizvajalcev.

Potopitev in črpalka

Spravi se v posel.

Najprej morate sestaviti sistem dvižne vode na površino:

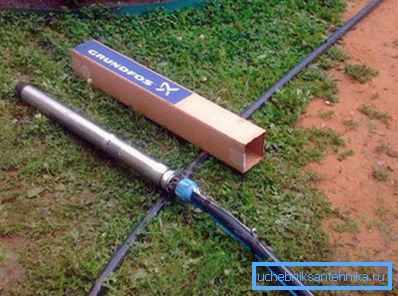

1. Vzamemo črpalko in v izstopni odprtini zasukamo bradavico z zunanjim navojem. Potem zavrtimo povratni ventil na nožici in vijak v njej priključimo, da se priključimo na cev PND (navoj se navadno uporablja 32 / inch);

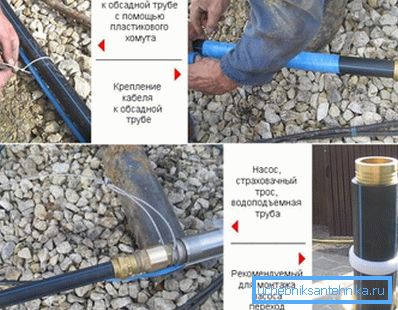

1. Priključite sklopko s cevjo za vodo, predrezano na velikost. Kabel za napajanje motorja je položen vzdolž cevi in ​​pritrjen na trak ali spone vsakih 2 do 3 metre;

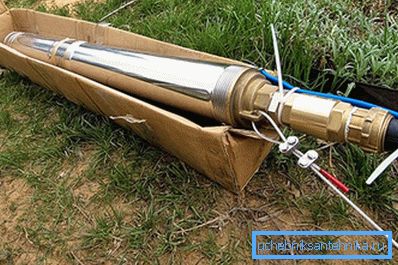

1. V montažnih lukenj na telesu črpalke poteka skozi varnostni kabel (običajno vključen) in ga pritrdite z dvema zaponkama na vijakih;

1. Črpalko vzamemo in ga nežno spustimo v vdolbino s cevjo, poskušajte se ne dotikati sten ohišja. Razdalja do dna je najmanj 1 - 2 metra. Dinamična raven vode v vodnjaku mora biti vsaj 5 metrov nad črpalko;

1. Zgornji konec cevi je navojna v luknjo vrtine in jo vpenjamo, prihaja tudi s kablom. Varnostni kabel je pritrjen na poseben obroč na spodnji strani zgornjega pokrova;

1. Kabel priključimo na omrežje 220 V in opravimo testni zagon črpalke. Če voda ne gre takoj - potegnite jo z usti iz cevi, v nasprotnem primeru varnostni ventil morda ni deloval zaradi zraka v sistemu;

1. Če gre voda - to pomeni, da je prva faza končana.

  Bodite pozorni! Če je črpalka že opremljena s povratnim ventilom, jo ​​je bolje podvojiti z medeninastim izdelkom, saj je veliko bolj zanesljiv: cena dobre črpalke je previsoka za tveganje.

Podzemni cevovod

Zdaj, pravzaprav, kako priti vodo iz vdora v hišo. Za te namene je bolje uporabiti cev iz polietilena, saj se prodaja v kolobarjih, in imate možnost izbrati segment želene dolžine, da se izognete nepotrebnim sklepom.

Uporaben je tudi vrtljivi priključek za PND cevi in ​​komplet dodatne opreme. Uporabljajte le kakovostne izdelke, priporočamo, da se za italijanske proizvajalce ustavi.

Torej, navodila za polaganje cevi iz vrtin v hišo:

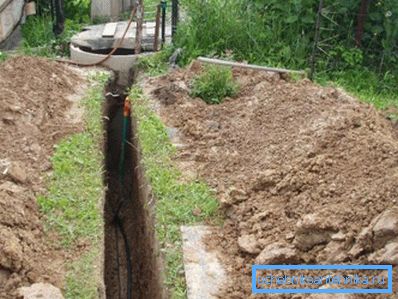

1. Na globini zamrznitve tal (za vsako regijo je lasten, srednji trak Rusije je približno 5 metrov) smo izkopali jarku iz vrtine v hišo. Bolje je, da komunikacijo postavite v najkrajšem premičnem ravnotežju, saj takrat ne boste potrebovali vrtljivih priklopnih postaj, poraba materialov pa bo nižja;

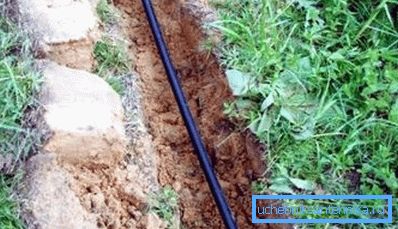

1. Na dnu jarka nalijemo plast peska visoke 10-20 cm, z rahlim nagibom proti vrtini (1% bo dovolj). Postavili smo cev na to posteljnino;

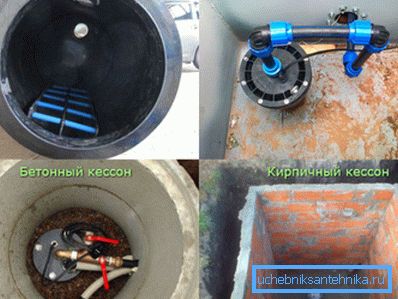

1. Pritrdimo en konec cevi v keson in ga povezujemo s pomočjo kolena in okovja z dvižno cevjo;

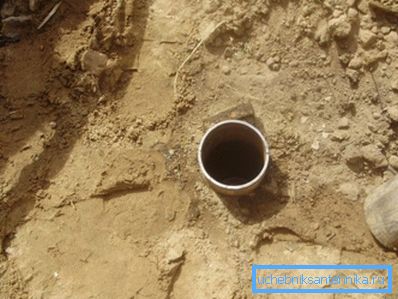

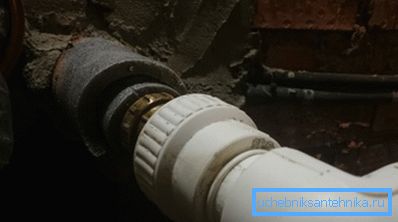

1. Drugi konec začnemo v posebno luknjo v temelju hiše ali podnožja, napeljati vstopno točko s plastičnim tulcem in jo previdno zaprite s silikonom ali drugo tesnilno maso;

1. Cev je prekrita s plastjo peska, tako da je pokrita do višine 15 cm, potem je jermen pokrit z zemljo. Kamni v tleh ne bi smeli padati, pokrov lopate ne more.

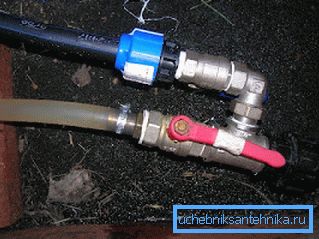

1. V spodnjem delu cevi je bolje zagotoviti odtočni ventil za izpust vode iz vodnjaka v primeru ohranjanja mesta za zimo.

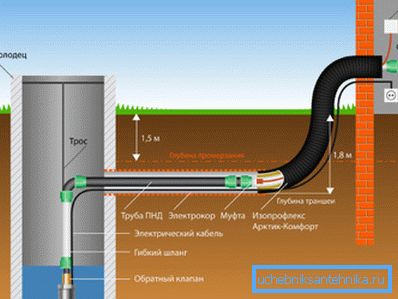

  Bodite pozorni! Če se cevovod poglablja pod nivo zamrzovanja tal, ga je treba izolirati s posebnim ohišjem polistirena iz penastega materiala, v katerega je bolje vstaviti grelni kabel, ki je povezan s temperaturnim stikalom. Prav tako prihajajo s ploskvijo vnosa, ki se nahaja na površini ali blizu nje.

Povezava sprejemnika

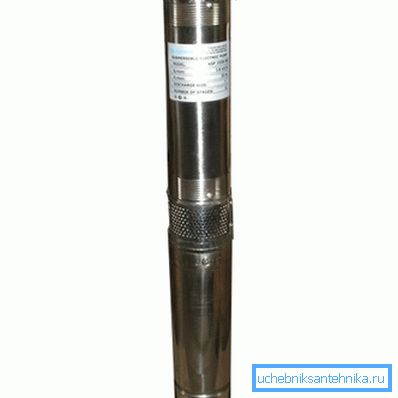

Kot smo že povedali, sistem oskrbe z vodo ne bi smel dobavljati samo vode potrošniku, temveč tudi zagotavljati pritisk in zmogljivost, sprejemljivo za normalno delovanje sanitarne opreme. Potopna črpalka je sposobna ustvariti dovolj visok tlak, vendar bo nestabilen in z nenadnim zaklepanjem ventila lahko pride do hidravličnega šoka.

Poleg tega, če je črpalka neposredno priključena na vodo, se vsakič, ko se pipa odklene v katerikoli vodovodni napravi (umivalnik, umivalnik, kopalnica, stranišče itd.), Se bo motor črpalke vključil. To bo negativno vplivalo na življenjsko dobo motorja, mehaniko črpalke, kot tudi na izklopne točke na releju ali zaganjalniku.

Zato je potreben hidroakumulator, ki bo akumuliral vodo pod pritiskom in ga dobavil potrošniku. Ko tlak v rezervoarju naprave pade pod določeno raven, se aktivira tlačno stikalo, ki bo zaprlo dovodno napravo motorja črpalke in črpalko potrebovala količino vode. Če je zmogljivost rezervoarja 100 litrov ali več, potem bo za povprečno število družin število začetnih črpalk majhno in traja dlje časa.

Praviloma je prostornina rezervoarja sprejemnika izračunana na podlagi razmerja 20 litrov na pipa, vključno z WC-jem, napajalnimi napravami in drugimi.

V hišo smo stopili v cev. Pojdi naprej:

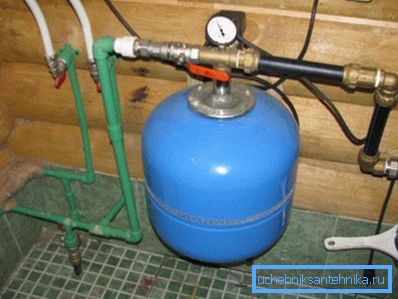

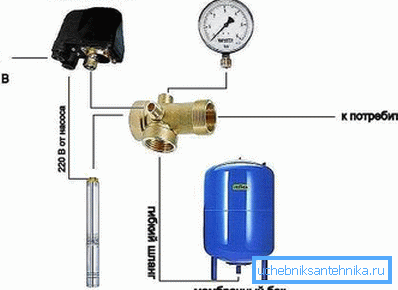

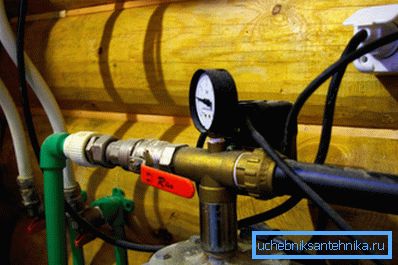

1. Vstop v cev je povezan s sklopko s pet-čepnim vijakom. Spojimo na palecini luknji skozi cev z matico za kape;

1. Na vstopu sprejemnika zaidejo kotni kot, ki ga razširimo s cevnim segmentom želene dolžine. Če je mogoče, namesto cevi in ​​komolca uporabljamo gibljivo cev s pipo;

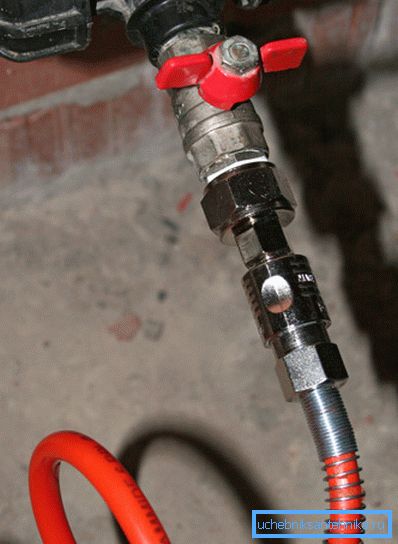

1. Konec sprejemne cevi je povezana s kroglastim ventilom z matico z navojnim pokrovom, s katerim je nameščena vsaka prosta paleta. Če uporabljate cev s pipo, se njen konec preprosto privije skozi adapter ("ameriški") v odprtino šobe;

1. V luknjo? palcev priključite tlak;
2. Nenaseljeni luknji? palčni priključek tlačnega stikala;

1. Preostala nenaseljena palčna luknja razdelilne sklopke je povezana preko ventila z matico za pritrditev na oskrbo z vodo do potrošnika;

1. Napajalni kabel črpalke priključimo na relejne sponke, ki se bodo zagnali in zaprli. Preklopno vezje je preprosto in opisano v navodilih za rele. Če je potreben zaganjalnik, se njegova tuljava napaja preko releja, črpalka pa je priključena na začetne priključke;

1. Ločeno napeljemo kabel črpalke prek ročnega stikala, ki je zasnovan za zagonski tok motorja z dvojnim robom;

1. Z uporabo ročnega preklopnega stikala zaganjamo črpalno opremo in počakamo, dokler ni posoda polna, sistem pa bo samodejno izklopil moč motorja črpalke. Opazujemo pritisk na merilniku tlaka. Nato odpremo nekaj pip in pustimo vodo navzdol, dokler sistem ne zažene črpalko, prav tako določi vrednost tlaka;

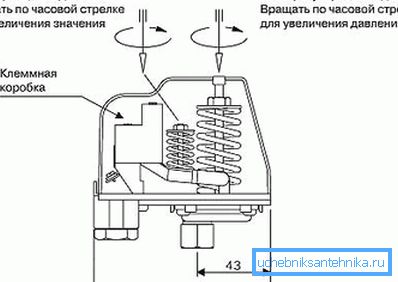

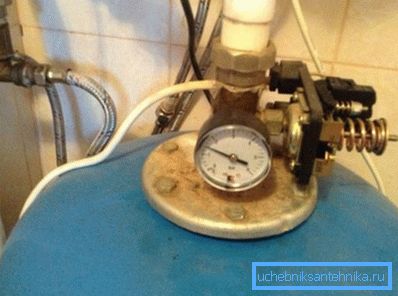

1. Primerjamo pridobljene vrednosti z značilnostmi potnega lista sprejemnika in po potrebi nastavimo rele.

Zaključek

Vgradnja avtonomnega sistema oskrbe z vodo je zelo odgovorna naloga, ki jo sestavljajo številne stopnje. Kljub temu lahko celoten sklop del izvedemo neodvisno, tako da upoštevate točke v našem priročniku (tudi naučite, kako dobite črpalko iz vdolbine).

Videoposnetek v tem članku bolj jasno prikazuje proces.
