Kateri kabel je potreben za črpalko vrtine

Kabel za vrtine v tovarniški opremi praviloma ni dovolj, da se poveže z električnim virom in ga je treba povečati za dodaten kos. Iskanje točno istega označevanja je izredno težko, zato morate najpogosteje uporabljati druge znamke, vendar tukaj obstaja nekaj pravil, ki vam bodo pomagali pri izbiri.

V nadaljevanju bomo govorili o nekaterih značilnostih in specifičnostih električnih žic, ki so v tem članku tudi dodatni tematski videoposnetek.

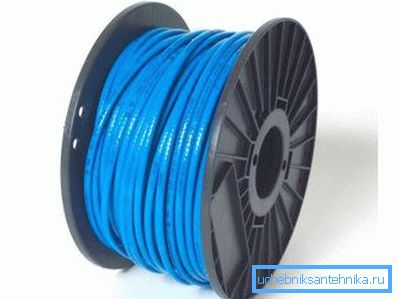

Izberite kabel

Opomba Proizvajalci potopnih črpalk v večini primerov ponujajo svoje kable za povečanje dolžine, vendar je njihova cena previsoka, zato se najpogosteje približa drugim možnostim. V takšnih primerih je primeren vsak primeren kabel VVG ali PVA želenega prereza. Čeprav mnogi menijo, da bo blagovna znamka TML najboljša rešitev, čeprav v praksi po mnenju avtorja tega člena ni nobene razlike.

Dolžina kabla

1. Da bi izbrali pravi prečni prerez kabla, morate vedeti razdaljo, ki jo boste podaljšali, in moč delovanja črpalke. Če je vse jasno z močjo (zapisano je v podatkovnem listu in na sami enoti), se dolžina določi od samodejnega stroja (vir energije) do črpalke (ne do priključka).
2. Najpogosteje takega parametra, kot je dolžina, ni pozoren, ker dodatni kos ne presega dveh do tri deset metrov, vendar to ni vedno tako. Za potopne črpalke dolžina kabla ne sme preseči 6% največjega dovoljenega padca napetosti.

To se lahko izračuna po formuli L = (V *? V) / (I * 2 * 100 * (PF *? / Q)).

• Tukaj je L največja dovoljena dolžina;
• V je nazivna napetost (V);
• ?V - največja izguba napetosti (%);
• I - vrednost potopne črpalke (A);
• p - 0? 02ohm / mm³ (upornost za baker);
• q - prečni prerez (mm) za kabel;
• PF = 1.

Izbor oddelka

Kot smo že omenili, je kabel za vrtine črpalke izbran glede na razmerje preseka / moči, vendar je lažje uporabiti spodnjo tabelo.

Tabela za enofazne (230V, 50Hz) potopne črpalke

Tabela za trifazne (400V, 50Hz) potopne črpalke

Zdi se, zakaj toliko pozornosti posvetite izbiri kabelskega odseka in zakaj potrebujete navodila tukaj? Pravzaprav to vpliva na trajanje življenjske dobe in delo same enote (naučite se, kako narediti filter za vodnjako).

Dejstvo je, da ko se prerez spusti, se upor povečuje, zato se ogreva kovinska (v tem primeru bakrena) žica, iz katere se ogrevata izolacija in toplotno skrčljiva rokava.

Tak postopek lahko povzroči kratek stik ali preprosto sušenje izolacije, zaradi česar je neuporabna. Poleg tega porabljena energija pri ogrevanju ne prejme motorja, kar pomeni, da ne bo mogel dostaviti potrebne moči.

Ko je priključen, se lahko izkaže, da je kabel črpalke za vdolbino sestavljen iz treh ali štirih jeder, vendar je to v glavnem odvisno od tega, ali je črpalka enofazna ali trifazna.

Torej, za trifazno oskrbo z električno energijo potrebujete štiri žile, možne pa so možnosti za eno fazo - vse bo odvisno od avtomatizacije. To avtomatizacijo (tlačno stikalo in senzor za suho teče) lahko proizvedemo kot eno enoto, vendar se lahko poveže samostojno, čeprav ta faktor ne vpliva na število jeder - se to dogaja drugače.

Povezava

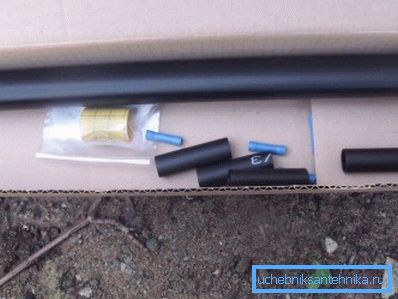

Opomba Toplotno skrčljiva rokavka je cev določenega premera, ki se po segrevanju stisne in po ohladitvi ostane v istem položaju. Takšne spojke so izdelane iz poliolefinov (organskih snovi in ​​sintetičnih polimerov), kar ima za posledico trajni in elastični material.

Za povezavo dveh kosov kabla z lastnimi rokami, morate najprej posvetiti pozornost, kako zavrteti prevodnike, tako da ne izgorejo in ne eksplodirajo pod napetostjo.

Na zgornji sliki so v teh primerih uporabljene tri vrste zvitkov, najpogosteje pa se uporabljajo najprej dve metodi - preprosta in povojna. Praksa kaže, da so dovolj močni, da se zlomijo in nikoli ne povzročijo izsuševanja.

Ne pozabite, da je pred priklopom kabla potrebno toplotno krčenje - debela cev na samem kablu in tanke rokave na vsakem jedru posebej.

Ko to storite, previdno odrežite vse žice do želene dolžine, obrezujte konca, približno 50-60 mm in spojite. Po tem potisnite majhen rokav na zvitek in jih spajkate ter nato spajkanje zgornjega toplotnega krčenja, kot je prikazano na zgornji sliki.

Spojka brez sklopke

Na pravičnost je treba opozoriti, da ni vedno treba uporabljati skrčljivih rokavov in zvijanja, da bi kabel zgradili na potopnih črpalkah, vendar to velja le za vodnjake. Dejstvo je, da je vdolbina zelo pogosto izdelana z notranjim priključnim blokom, s katerim je mogoče spenjati (glej tudi članek Vrste vrtin in njihove značilnosti).

To se naredi precej preprosto in enostavno - konci vsake od žil so obrezani približno 10 mm in vstavljeni v luknje drug proti drugemu. Tukaj je zelo pomembno, da pritrdite sornik s potrebnim naporom, ker ga lahko s ščipom napolnite žico vzdolž majhnih žil in s tem ustvarite šibek presek.

Opomba! Če sornika ne zategnete čvrsto, lahko pride do iskrenja v bloku, kar vodi do oksidacije in včasih taljenja bloka.

V večini primerov vodovodarji ne uporabljajo terminalskega bloka, z uporabo toplotno skrčne tulke za gradnjo. Hkrati se stroški povečajo za peni in zanesljivost povezave močno poveča.

Zaključek

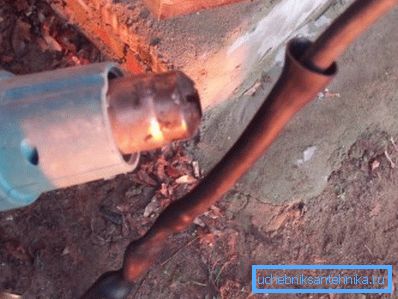

Na koncu želim povedati, da ne potrebujete posebnega orodja, kot so spajkalnik ali ventilator, da se toplotno skrčijo na kablu potopne črpalke. Polimer se lahko ogreje z odprtim ognjem, za to pa je dovolj navadnih tekem in suhih žetonov v obliki splinta (tudi naučite se, kako vrtati vdolbino s svojimi rokami).

Uspehi!
