Krmilni ventil na servo pogon - značilnosti in namen

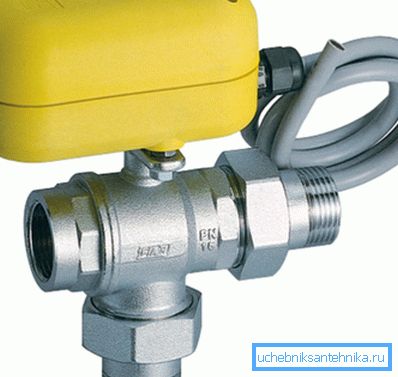

Krogelni ventili se že dolgo uveljavljajo kot zanesljivi zapiralni ventili. V zadnjem času je zaradi uporabe servo pogonov in drugih vrst oddaljenih pogonov funkcionalnost teh naprav znatno razširjena. Na primer, trosmerni ventil z servo je našel široko uporabo v različnih avtomatskih sistemih za nadzor pretoka tekočine in plina.

V tem članku bomo podrobneje preučili, kaj so te naprave in za kakšne namene se uporabljajo.

Značilnosti žerjavov s pogonom

Splošne informacije

Torej, kot je že omenjeno, kroglični ventili pripadajo ventilom. Za razliko od drugih vrst ventilov so zasnovani izključno za popolno zaustavitev pretoka tekočin ali plinov (glej tudi artikel kompresijski ventil krogelnega ventila - značilnosti in namen).

Te naprave imenujemo krogla, ker ima njihov blokirni mehanizem obliko kroglice, skozi katero poteka luknja. Ko se kroglica vrti 90 stopinj, to je, njegova lokacija pravokotna na os cevovoda, je tok blokiran.

Tesnilna naprava zagotavlja dva obroča iz mehkega materiala, ki se prilegajo krogu. Zaradi preprostosti mehanizma se ti izdelki razlikujejo po zanesljivosti in trajnosti.

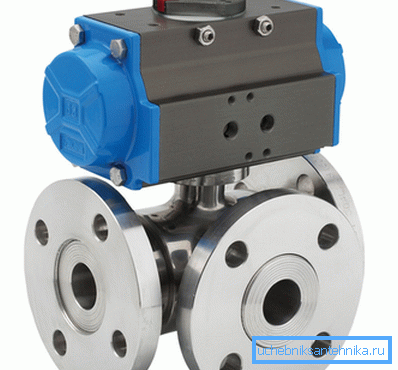

Uporaba pogonov je omogočila, da avtomatiziramo delovanje naprav ali jih daljinsko upravljamo, na primer v industrijskih cevovodih se uporablja kroglični ventil s pnevmatskim pogonom za nadzor pretoka tekočin in plinov v potencialno nevarnih panogah. Uporablja se tudi tam, kjer uporaba elektromotorjev ni priporočljiva.

Treba je opozoriti, da pnevmatski hidravlični pogon krogličnega ventila zagotavlja velik navor z majhnimi dimenzijami samega pogona, kar je prineslo svojo priljubljenost v proizvodnji. Vendar za te namene te naprave ne veljajo.

Po drugi strani pa so servo krmilni krogelni ventili našli široko uporabo v sistemih zaščite pred poplavami. Poleg tega se uporablja v klimatskih napravah, kjer odvisno od temperature samodejno blokira ali odpira tok hladilne tekočine.

Bodite pozorni! V prodaji so ventili s servo pogoni, namenjeni različnim napetostim - od 12 do 220 V. Ta parameter je treba upoštevati pri nakupu izdelka.

Servo napravo

Servo krmiljenje je sestavljeno iz samo dveh elementov:

• Elektromotor;
• Reduktor zobnikov, ki s preobratom 90 stopinj odpira in zapre vodo.

Pogon krogličnih ventilov se odpre in zapre, ko se spremeni smer vrtenja motorja. Tako je servo naprava precej preprosta.

Nasvet! Sami lahko naredite električni pogon za krogelni ventil. V ta namen motor iz zadnjega brisalca VAZ-2109, ki ima samo 100 stopinj vrtljajev (pri upośtevanju pomika roćic, se izkaże samo za 90 stopinj).

Električni motor se praviloma nahaja v nepredušnem ohišju, ki je ločen od samega ventila z vrsto tesnil. Zato je naprava varna.

Na primeru mehanizma je gumb ali vzvod, ki vam omogoča, da upravljate žerjav z lastnimi rokami, na primer, če je električna energija izklopljena. Poleg tega imajo električni pogoni notranji pomožni mikrostikalnik, ki vam omogoča nadzor delovanja črpalke, kotla ali druge opreme, povezane z oskrbo z vodo.

Trenutno ima trg širok spekter izdelkov, tako s strani tujih kot domačih proizvajalcev. Poleg tega slednje niso slabše kakovosti, hkrati pa je njihova cena nižja.

Uporaba

Najprej je treba reči, da električni pogon spreminja le položaj zapiralnega mehanizma. Isto napravo nadzirajo termostati, termostatski merilniki časa ali drugi pripomočki, ki oddajajo električni tok električnemu motorju mehanizma.

Kot primer, upoštevajte delovanje te naprave v sistemu zaščite pred poplavami, ki se lahko uporablja za oskrbo z vodo in ogrevanje.

Torej, poleg ventilov, vključuje tudi:

• Senzorji puščanja.
• Kontroler.

Podoben sistem deluje tako:

• Senzorji se nahajajo na mestih, kjer obstaja največja verjetnost akumulacije vode v primeru poplav. Načelo delovanja te naprave temelji na dejstvu, da voda zapre dva kontakta, zaradi česar se krmilniku pošlje impulz.
• Krmilnik po prejemu signala senzorja pošilja električni tok električnemu motorju.
• Električni pogon zapreti ventil in s tem blokira dovod vode. Po tem lahko sami vklopite vodo tako, da pritisnete gumb na ohišju pogona.

V skladu s tem načelom ostali sistemi delujejo pri uporabi ventilov s pogonom.

Bodite pozorni! Žerjav s pogonom v sistemih za zaščito pred poplavami se vzpostavi po zaprtih ventilih, ki blokirajo vodo na vhodu v hišo ali stanovanje. Uporaba naprave namesto mehanskih ventilov je prepovedana.

Tukaj so morda vse glavne značilnosti ventilov z pogonom.

Zaključek

Pogoni za krogelne ventile ne dovoljujejo le daljinskega nadzora, temveč jih tudi uporabljajo v avtomatskih sistemih za nadzor pretoka. Pred kratkim so zelo priljubljeni sistemi zaščite stanovanj pred poplavami. Zato jih lahko imenujemo obetavni izum (glejte tudi izdelek Radiatorski ventil - vse, kar morate vedeti o tem ventilu in regulacijskih ventilih).

Iz videoposnetka v tem članku lahko dobite dodatne informacije o določeni temi.
