Krogelni ventil 1: 2-1: 2 palcev nemoteno delovanje

Ta članek govori o izbiri ventilov za oskrbo z vodo v mestnem stanovanju. Seznanili se bomo z napravo sodobnih krogelnih ventilov, jih primerjali s konkurenčnimi rešitvami in se naučili, kako izbrati in namestiti ventil z lastnimi rokami. Začnimo torej.

Opis

Naprava

Naprava polkatnih krogelnih ventilov je skoraj enaka za vse proizvajalce.

Krogla za zaklepanje obrača četrtino celotnega obrata v telesu (običajno zložljivo).

• V odprtem položaju je reža v krogu poravnana z navojnimi ventili;
• V zaprtem položaju je prehod popolnoma blokiran s trdno steno žoge..

Palica se vstavi od znotraj in skozi odprtino v ohišju. Zunaj je palica opremljena z ročico ali ročico metulja. Vzvod je nekoliko bolj priročen za uporabo, ker vam omogoča, da pri menjavi položaja kroglice uporabite manj sile; vendar je metulj bolj kompaktna, kar je zelo uporabno v nišah in za pohištvom.

Navedite: kroglaste ventile velike velikosti (od DN50 in več) namesto ročaja lahko opremite z menjalnikom. Vendar pa se s pogojnim prehodom 15 mm zaradi očitnih razlogov ne zahteva.

Kaj zagotavlja tesnilni ventil in palico?

Obstaja več možnosti.

• Teflonove sedeže pod kroglo in tesnilo pod steblom se uporabljajo pri uvoženih izdelkih (npr. V Valtecovih ventilih), za katere je značilna visoka delovna temperatura (do 250 ° C).
• Fluoroplastične sedeže lahko kombiniramo s fluoroplastnim tesnilom ali parnim gumijastim obročem na steblu.

Telo ventila je običajno narejeno iz medenine. To je, vendar že s kromiranim ali nikljevim elektroplastičnim premazom, služi kot material za zaklop. Ročaj je aluminij ali jeklo, včasih s PVC prevleko za boljšo toplotno izolacijo.

Cena polovičnega krogelnega ventila je močno odvisna od proizvajalca in se giblje med 90 in 400 rubili. Univerzalni (namenjeni za vročo in hladno vodo) ventili so označeni z rdečim ročajem. Modra barva kaže omejeno odpornost proti toploti, rumena - da je ventil plin.

Značilnosti

Ne razkrivajo raznolikosti. Za absolutno večino rešitev na trgu je seznam značilnosti takšen:

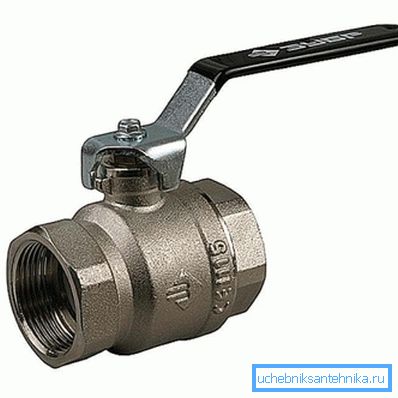

Ventili iz nerjavečega jekla so močnejši in sposobni opravljati svoje funkcije pri tlaku od 25 do 40 atmosfere. Bolj redko so izdelki iz medenine, namenjeni istemu tlaku.

Vendar pa za domačo porabo, ki jih zagotovo ni vredno loviti:

1. Redni pritisk v sistemih ogrevanja in oskrbe z vodo nikoli ne presega 8-10 atmosfere.
2. V primeru vodnega kladiva je varnostna stopnja. Ventil lahko deluje 16 let v 16 atmosferah, kratkoročni tlak pa do 20-25 kgf / cm2 skoraj zagotovo ne bo uničujoč.

Mimogrede: veliko bolj ranljiva točka oskrbe z vodo so prilagodljive cevi, ki vodijo do rezervoarja in pipa. Njihovi tanki rokavi pred kapucinami so že v 12-14 letih (še posebej po nekaj letih delovanja).

Variacije

Telo ventila ima skoraj vsako obliko in se lahko kombinira s številnimi priključki za povezavo cevi.

Navajamo nekaj primerov kombiniranih rešitev.

• Ventil z notranjim navojem na eni strani in zunanjim na drugem je primeren pred rezervoarjem ali mešalnikom: omogoča vam, da brez uporabe šob povežete matične matice zloglasnih elastičnih priključkov.
• Ventil - vogal bo zelo uporaben za vgradnjo v kotu.
• Ventil, v kombinaciji s grobim filtrom - ključna rešitev za namestitev na vhodu v stanovanje.

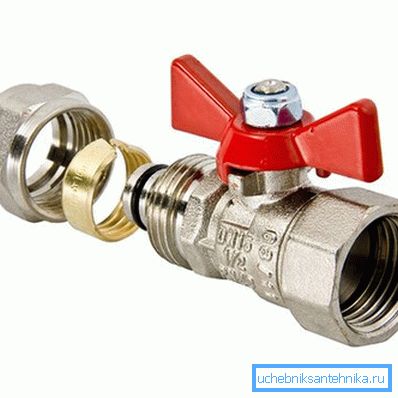

• Nazadnje, izdelek z navojem in priključkom za stiskanje kovinske plastike ali spojka za varjenje na polipropilensko cev bo prihranil prostor in ne bo dopuščal dodatne navojne povezave.

Pomembno: 95% uhajanj se pojavi na varjenih, vgradnih ali navojnih povezavah. Trdi deli cevi katere koli vrste izjemno redko povzročajo težave lastniku.

Primerjava s konkurenti

Tekmovalci so časovno preizkušene rešitve - vijačni in vtični ventili. Za njih je ta primerjava lahko jedrnato opisana kot besedna zveza popolna.

Hidravlični upor polne izvrtine (in skoraj vsi krogelni ventili pripadajo temu tipu) ventila se ne razlikuje od cevnega dela enake dolžine. Ni nobenih kanalskih zavojev in prehodov premerov. Vijak in, v manjši meri, plutovalni ventil povzroči opazno izgubo tlaka.

Iz istega razloga se pesek, lestvica ali žlindra nikoli ne kopičijo v krogelnem ventilu ali pred njim. Če odprete vijačni ventil po desetih letih delovanja, pod sedežem ventila boste našli bogate deponije razbitin, ki zmanjšajo tlak vode, ki že med ločitvijo že pade.

Za vrtenje ročaja je potreben zelo zmeren trud. Orodja sploh niso potrebna. Ventil plute je treba vedno obračati z veliko, včasih nevarno veliko silo: trenje kovin na kovine ustvarja veliko večjo odpornost kot na polimernih sedežih.

Pakiranje gline in tesnilo? Ne, ne slišim. Kot maksimalno, po nekaj letih aktivnega delovanja na krogelnem ventilu, je treba zategniti tesnilo okoli stebla in obrniti matico za polovico.

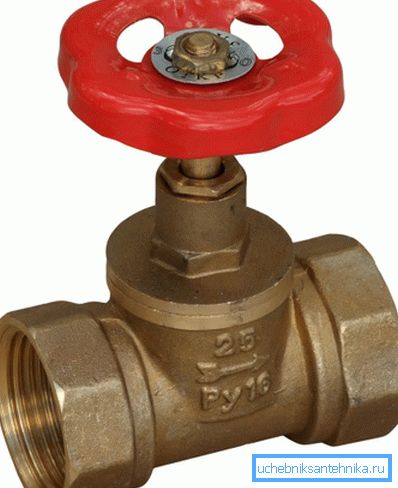

In končno, v primeru kroglastega ventila, smer toka vode skozi to ni pomembna. Hkrati lahko vijačne izdelke namestimo le po puščici. Navodilo je povezano z visoko verjetnostjo, da se ventil odtrga, ko proticurrent in vodni kladivo spremlja zlom.

Izbira in namestitev

Kaj iskati pri nakupu in namestitvi krogličnega ventila?

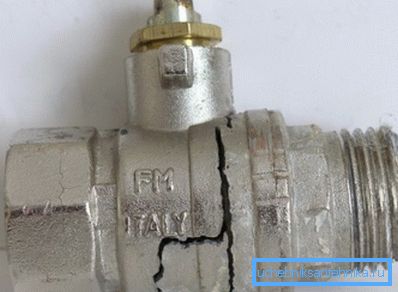

• Na težo izdelka. Najpogostejša napaka v poceni ventilih, izdelanih v državah jugovzhodne Azije, je siluminizirano telo namesto kromirane medenine. Silumin je opazno lažji.

Mimogrede: da bi se izognili ponarejanju, je bolje kupiti pipa ne v srebru, ampak v rumenem primeru.

• Za prisotnost okužene žleze. Če je namesto tega tesnilo pritrjeno s podložko pod ročajem, bo občutno težje pritegniti obrabljeno tesnilo okoli stebla.
• Na debelini sten. Čim večji je, manj je verjetno, da bo med namestitvijo zdrobil pipo.

• Mimogrede, o namestitvi: ventil je nameščen z uporabo ključa z zmerno silo. Ko je vgradni ventil nameščen v vgrajenem ventilu ali sgon - držite njeno telo in ga ne pustite vrteti. Navijanje je navoj za polimerno tesnjenje ali čist, brez slame, sanitarne perila z barvo.

Zaključek

Upamo, da bo naš material pomagal bralcu preprečiti napake pri izbiri in namestitvi ventilov za svoj stanovanje. Če želite izvedeti več o vrsti ventilov, ki vas zanima - videoposnetek v tem članku čaka na vas. Uspehi!
