Krogelni ventil 3: 4 - naprava, značilnosti, montaža

Krogelni ventili za vodo 3: 4 cm - najpogostejši in visokokakovostni tipi ventilov, ki se uporabljajo pri vgradnji cevovodov za vročo in hladno vodo, pa tudi ogrevalnih sistemov. Enostavne so za namestitev, zanesljive in kompaktne, zato danes ni mogoče namestiti brez uporabe te opreme.

Govorili bomo o napravi, značilnostih in prednostih krogelnih ventilov ter upoštevali pravila za njihovo namestitev.

Kovinski ventili

Naprava

Krogelni ventil je vrsta zapiralnih (včasih prilagodljivih) okovij, ki se uporabljajo v cevovodih oskrbe z vodo, ogrevanja, plina, olja in drugih medijev. V zvezi s sistemi oskrbe z vodo in hladilno sredstvo se ta vrsta v večini primerov uporablja kot blokirni element.

Povedati je treba, da je ventil s sferičnim čepom sodobna in precej progresivna naprava, ki nadomešča konične modele, ki so imeli številne resne pomanjkljivosti, ki so povezane s pomembno hidravlično odpornostjo zaradi oblike in velikosti prehoda.

Obenem je bila gradnja sama že davno znana - pred več kot 100 leti, vendar pa je učinkovito izvajanje postalo mogoče le po pojavu novih sintetičnih materialov, kot so fluoroplast in drugi umetni polimeri.

Ventil s kroglastim ventilom je precej preprost.

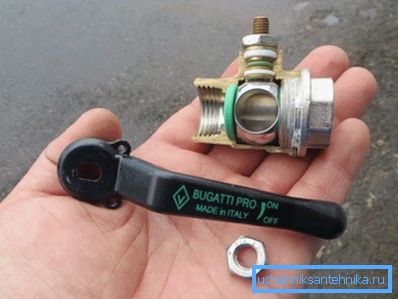

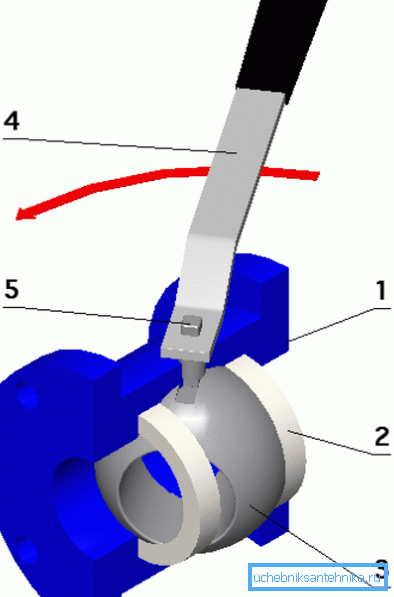

Izdelek sestavljajo naslednji elementi:

1. Telo medenine. Uporaba te zlitine je posledica nižjih stroškov njegove proizvodnje in večje korozijske odpornosti v primerjavi z jeklom;
2. Tesnilni sedeži. Uporabljajo se za tesnjenje plute, izdelane iz teflona, ​​teflona, ​​poliethereterketona (PEEK) in drugih sintetičnih polimerov;
3. Krogla. Izvede funkcijo zaklopa. Krogla ima aksialno luknjo, katere premer sovpada s premerom kanala cevi, pri čemer se pluta vrti 90 stopinj, kanal se prekriva, ker pravokotna os krogle nima lukenj;

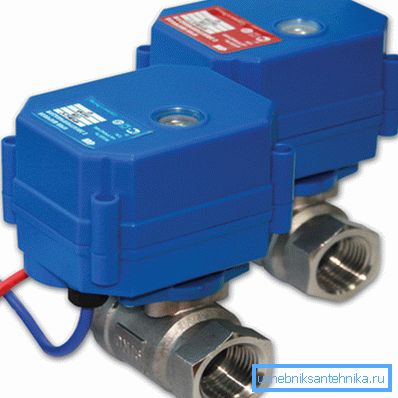

4. Kontrola zaklopa. Lahko je v obliki ročice, metulja ali jagnjet, poleg tega pa je namesto ročice mogoče namestiti električni ali pnevmatski servo pogon za avtomatizacijo upravljanja sistema;
5. Brass vreteno ki povezuje ročico ali pogon z zamaškom in prenaša silo, da jo obrača.

Torej, vidimo, da znotraj telesa obstaja sferična zaklopa z luknjo skozi luknjo.

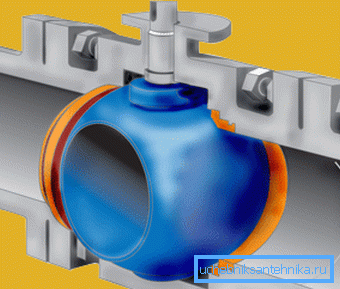

Če zavrtite plutovino tako, da se luknja v njej ujema s pretočnim kanalom, se bo medij prosto gibal z minimalnim uporom, ki se ne bo bistveno razlikoval od upora v podobni cevi z enakim premerom.

Nato zavrtimo vijak 90 stopinj in žoga zapre kanal.

Bodite pozorni! Kot lahko vidite, je ta vrsta ventilov zelo preprosta, kar zagotavlja visoko zanesljivost in sorazmerno nizek strošek zaradi enostavnosti proizvodnje izdelkov s to obliko.

Značilnosti

Glavne tehnične značilnosti, ki se uporabljajo za opisovanje značilnosti naprave in izbira modela, primernega za en ali drug namen, so:

• Narava delovnega okolja. Tu navedite vrsto snovi, ki se lahko prevaža preko naprave (voda, plin, olje itd.) In temperaturno območje, v katerem je možno delovanje;
• Nazivni delovni tlak. Označujejo ga črke PN in število, ki je enako vrednosti delovnega tlaka v atmosferi. Primer označevanja - PN 40;
• Premer kanala. Označena je v centimetrih ali milimetrih, označena s črkami DN in številko, ki označuje premer v mm, npr. DN Prav tako se lahko določi premer v frakcijah palca, npr. ?, 1/2, 1, 1? in tako naprej Prehodni krogelni ventil 1: 2 do 3: 4;
• Narava lokacije niti na vstopu. Obstajajo modeli z notranjim navojem na obeh straneh, označeni so kot in-in, z notranjimi in zunanjimi navoji - navznoter, z zunanjo nitjo na obeh straneh - nn. Poleg tega se na eni strani žerjava lahko sproži z ameriško matrico.

Ugotovite, koliko premer krogličnega ventila 3: 4 vam bo pomagal pri pregledovanju velikosti cevi:

Bodite pozorni! Pri izbiri izdelka je treba upoštevati material, ki ga sestavlja. Kakovostni modeli so izdelani iz čiste ali kromirane medenine, včasih iz protikorozijske jekla. Siluminovih izdelkov ni mogoče kupiti, ker so majhne.

Da bi razlikovali silumin iz medenine, je dovolj, da vzamete dve pipki v roki: medenina bo opazno težja. Poleg tega silumin postane umazan, in ko se drgne proti kosu lahke snovi ali tkanine, ostane siva sled.

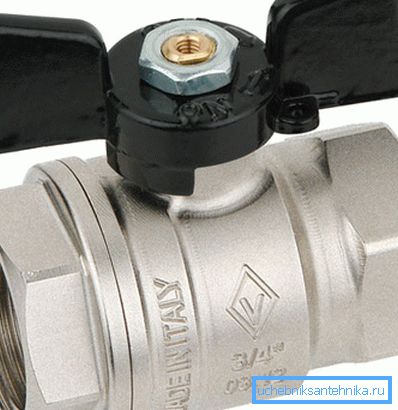

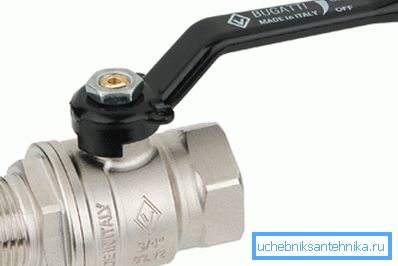

Upoštevajte, da je cena krogelnih ventilov precej demokratična, zato jih je vredno prihraniti. To še posebej velja za ogrevalne sisteme, za katere je bolje izbrati italijanske izdelke, na primer Bugatti ali Giacomini.

Skupščina

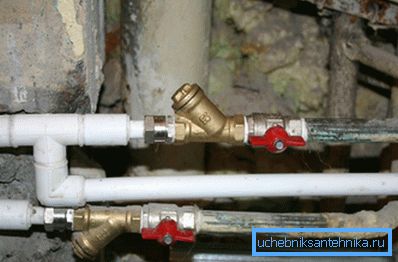

Namestitev krogličnih ventilov z lastnimi rokami ni težko.

Za to potrebujemo preprost nabor orodij:

• Nastavljiv vodovodni ključ;
• Umije za navojem;
• Bolgarščina;
• Datoteka;
• Držalo za plašč;
• Sanitarna lana in tesnila.

Priporočljivo je, da pred proizvodom namestite filter za sito (grobo čiščenje), saj se bo v primeru, da se pojavi pesek ali rja, površina vtikača obrabila in se bo voda lahko začela dotakniti vode.

To je še posebej pomembno pri ogrevalnih sistemih, kjer lahko v času neaktivnosti voda in pluta postanejo onesnažena, zaradi česar se bo loputa obrnila v veliko težavo in včasih se bo popolnoma ustavila s svojega kraja.

Da bi bilo bolje, da zaznate podatke, smo pripravili navodila za namestitev po korakih:

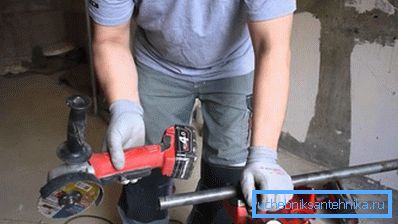

1. Izvajamo vse potrebne meritve in obrezujemo cev na pravem mestu.. To je najbolje, da uporabite sabljinjo žago za gladek rez na 90 stopinj;

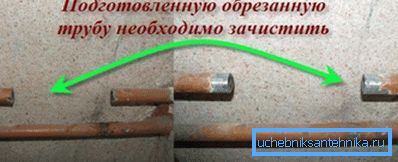

1. Konec barve in posnetka očistimo z rezalnim koncem. To lahko storite z mlinom ali datoteko. Uporabite lahko tudi posebno izbiro obraza;

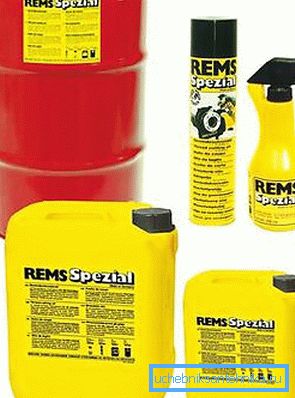

1. Vzamemo matico za navijanje želenega premera in mazanje zob z mastjo ali lubjem. Prav tako namažemo cev;

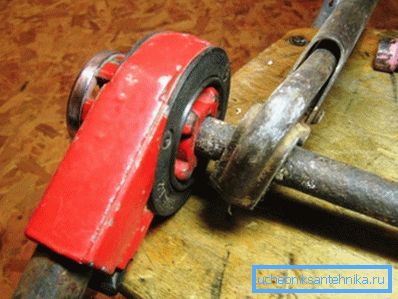

1. Vstavite matrico v matriko in ga odrežite na cevi. Morali bi imeti najmanj 4,5 obratov, vendar ne več kot 5. Bolje je, da se drobite v dveh prelazih, tako da boste manj obremenili cev in orodje za rezanje;

1. Vlečemo na prejeto nitno sanitarno lanico v smeri urnega kazalca. Nato postavite dober sloj tesnilne paste na celotno površino navoja;

1. Vzamemo žerjav in namažemo nit. Naj bo vsaj 4,5 vrtljajev. Prvič, goljufajte ročno, nato pa uporabite nastavljiv ključ.

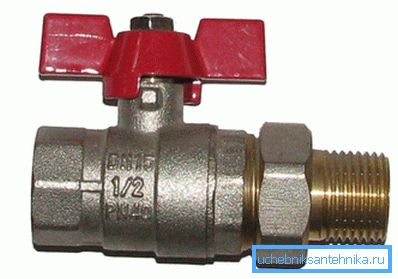

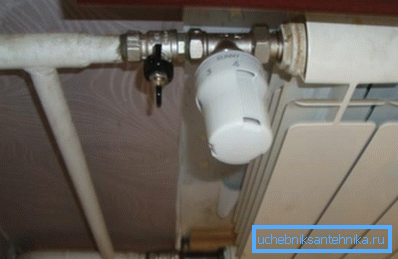

1. Če je potrebno povezati dva fiksna odseka cevi, potem uporabimo model z ameriškim (s sonom).

Bodite pozorni! Prepričajte se, da je nit natančno rezana. V nasprotnem primeru bo povezava nezanesljiva.

Zaključek

Krogelni ventili so najnaprednejši zapiralni sistemi za vgradnjo vodovodnih in ogrevalnih sistemov. Videoposnetek v tem članku jasno in lucidno prikazuje postopek namestitve takšnih ventilov.
