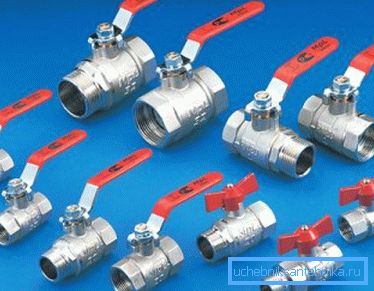

Krogelni ventil d20 - kako pri izbiri žerjava ne bi prišlo

Število ključnih parametrov, ki jih je treba upoštevati pri izbiri ventilov, je premer, ta velikost mora ustrezati dimenzijam cevi, sicer lahko pozabite na tesnost spoja. Za nepripravljeno osebo lahko pride do zmede zaradi uporabe takih oznak kot "pogojnega premera" ali velikosti lumena, zato je treba to vprašanje na začetku razjasniti.

Majhen izobraževalni program

Vsak je seznanjen s konceptom premera, toda koncept nazivnega premera (D ali DN) se uporablja za cevi, kot tudi zaporni in krmilni ventili. Na primer, v vodovodnih skladiščih oznaka krogelnega ventila 20 mm pomeni količino očistka.

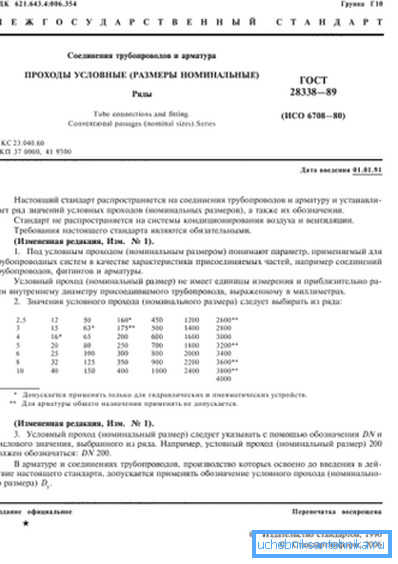

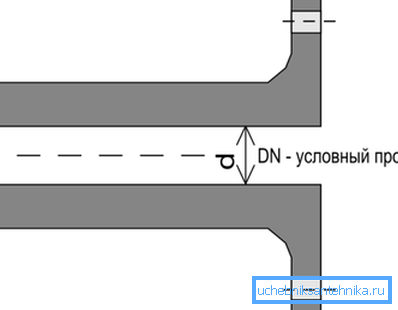

S tem konceptom je mišljen notranji premer, zaokrožen na najbližjo standardno vrednost. Celoten seznam standardnih vrednosti DN najdete v GOST 28338-89, najmanjša vrednost je 2,5 mm, največja je 4000 mm.

Glavna zmeda izhaja iz dejstva, da dejanski notranji premer v 99% primerov ni enak nominalnemu (pogojnemu). Če na primer vzamemo standardno vodno plinsko kovinsko cev z zunanjo dimenzijo 159 mm, potem bo dejanska velikost reže odvisna od debeline stene. Torej, s kovinsko debelino 6 mm, bo znašala 147 mm, s steno 8 mm - 143 mm.

Ampak, če pogledate vrednosti, navedene v standardu, se izkaže, da je isti običajni premer - DN150 (ali DN150) - primeren za oba primera. Enako načelo deluje tudi z manjšimi velikostmi, kar je treba upoštevati pri izbiri ventilov. Na primer, kroglični ventil DN 20 ima nazivno velikost 20 mm, kar pomeni, da je primeren le za vgradnjo na cev z ustreznim premerom.

Bodite pozorni! Na prvi pogled takšna notacija izgleda smešno, vendar ni. Dejansko je stopnja med standardnimi vrednostmi sprejeta tako, da se pretočnost vsake vrednosti naslednje vrednosti lumena poveča za približno 60-70%. To olajša izbiro plinovoda na stopnji izračuna vodov, plinov in toplotnih cevovodov.

Naprava, izbira in namestitev krogličnega ventila

Kar se tiče strukture takšne naprave, se ne spreminja glede na velikost. Razen če včasih, namesto gumba, namestite električni pogon, da obrnete žogico, je potrebno, če velikega gumba ni mogoče enostavno obrniti zaradi pomanjkanja prostega prostora.

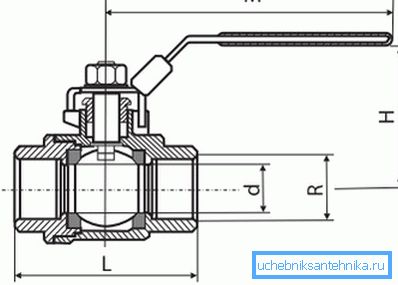

Kaj iskati pri izbiri

Druga težava pri izbiri specifičnega modela kroglastega ventila je pretvorba velikosti palic v metriko in izbor ustrezne vrednosti DN (DN). Na primer, krogelni ventil DN20 je primeren za vgradnjo na cev VGP z zunanjim premerom 26,8 mm, pri čemer je velikost navoja enaka? v.

Primerjava velikosti palic navoja, DN in zunanje velikosti cevi je podana v tabeli.

Korekcija med pogojnim prehodom in zunanjim premerom cevi

Bodite pozorni! Tabela prikazuje podatke samo za najpogostejše velikosti, ki se uporabljajo v zasebni gradnji.

Tabela prikazuje znatno odstopanje med cevmi različnih vrst, tudi v enaki velikosti ventilov. To je razloženo z različno debelino stene cevi, pa tudi z dejstvom, da je notranji premer naveden v kovinski palici, toda pri plastičnih izdelkih - zunanji premer.

In čeprav je cena preprostega krogličnega ventila majhna (preprosti modeli polipropilena stanejo manj kot 200 rubljev), je še bolje, da se takoj posvetite pozornost tem vrstam.

Značilnosti polipropilenskih žerjavov

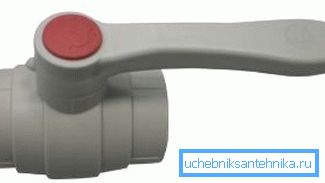

Relativno nedavno so se na trgu pojavili krogelni ventili PP. V takšnih napravah je zasnova blokirnega dela nespremenjena - enaka kovinska kroglica s skoznjimi luknjami, vendar je telo izdelano iz polipropilena. V tem primeru pred številko, ki označuje količino očistka, čemur sledi okrajšava, ki označuje vrsto uporabljenega materiala.

Na primer, vhodni krogelni ventil PPRC 20 pomeni, da je telo izdelano iz polipropilena tipa 3 (naključni kopolimer) in nazivni premer 20 mm.

Bodite pozorni! Za montažo običajnega modela s kovinskim ohišjem se običajno uporabljajo ločljivi priključki. Pri analognem PP je smiselno uporabiti povezavo s spajkanjem.

Navodila za namestitev se ne razlikujejo od priključitve običajnih PP cevi:

• Za povezavo se uporablja poseben "spajkalnik".. Grelni element takšne naprave je zasnovan tako, da je mogoče vstaviti cevi različnih premerov. Pipa in cev se dajo na grelni element in segrevata za kratek čas;

• po tem morate hitro odstraniti oba elementa iz spajkalnika in vstaviti konec cevi v pipa. Če se polipropilen dovolj ogreje, potem ga je treba med vgradnjo preprosto iztisniti, to je normalno.

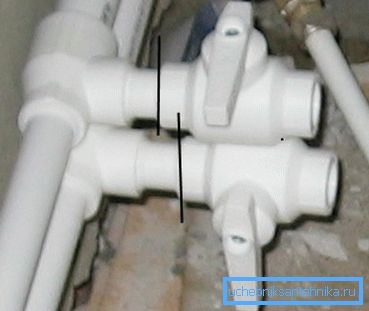

Zgornja povezava velja za najpreprostejšo, vendar ni brez pomanjkljivosti. Glavno se lahko šteje za pojav velikega lokalnega upora. Če na primer kroglični ventil PP 20 z cevjo, potem bo cev Du samo 15 mm, v žerjavju pa 20 mm.

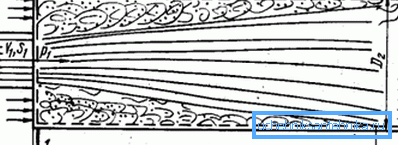

Skladno s tem, ko pretoka prehaja skozi spoj, se zaradi razlike v premerih na vstopu ustvari turbulenca, na izhodu pa se bo povečala obremenitev zvarov.

To se je mogoče izogniti na dva načina:

• z uporabo snemljive povezave, na primer istega ameriškega;
• z uporabo PP sklopke, v tem primeru lahko uporabite varjenje. Uporaba sklopke vam omogoča, da priključite cev in pipo od konca do konca, tako da nič ne ovira pretoka. Nobeden od teh metod ne ovira samega procesa, zato je mogoče namestiti ročno.

Povzemanje

Izbira kroglastega ventila ni tako enostavna naloga, kot se zdi na prvi pogled. Morate jasno razumeti razliko med takšnimi koncepti kot nominalni in pravi premeri, da lahko pretvorite metrične dimenzije v palec in obratno.

Predlagane informacije ne bodo zamenjale določitve ventilov in krmilnih ventilov ter zagotavljajo pravilno izbiro. Video v tem članku je kratek pregled različnih tipov krogelnih ventilov.
