Krogelni ventil du15: naprave in namestitvene funkcije

Kako je krogla DN15? Kako dober je v ozadju bolj znanih vijačnih in plutovinskih ventilov? Kaj pomenijo številke na primer? Kaj morate biti pozorni pri namestitvi sami? V našem gradivu bomo poskušali odgovoriti na ta vprašanja.

Naprava

Kaj bomo videli, razstavili sferično žerjav s premerom 15 milimetrov?

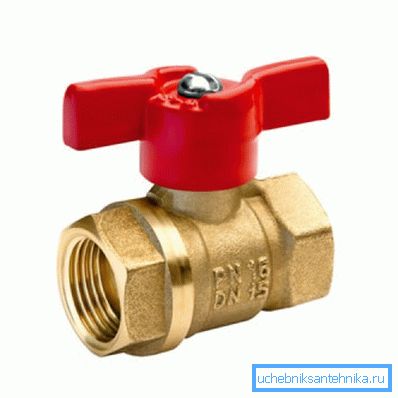

• Glavni element izdelka je medeninasta kroglica s kromiranim premazom in skoznji kanal, ki je skoraj enak DU cevi, ki je pritrjen.

Praktična posledica: ko je ventil odprt, je njegova hidravlična odpornost minimalna, saj prehodi premera in turbulence praktično niso prisotni.

• Tesno gibljivo povezavo s telesom zagotavljata dva fluoroplastična ali teflonska obroča.
• Isti obroč tesni iztočnico skozi telo ventila. Z zgornje strani je zategnjena s podložko.
• Nazadnje, palico poganja priročen ročaj v obliki vzvoda ali tako imenovanega metulja.

Primerjava s konkurenti

Kako kroglični ventil DU 15 izgleda v primerjavi s sošolci - vijačni in plutovalni ventil?

Najprej začnimo s črno PR akcijo in opozorimo na ključne pomanjkljivosti natečaja.

Vijačni ventil

• Pretok vode lahko teče skozi to le v eni smeri - tako da pritisne ventil od spodaj. V nasprotnem primeru obstaja nevarnost serije hidravličnih pretresov zaradi bata ventila v turbulentnem toku ali celo popolne ločitve od stebla.

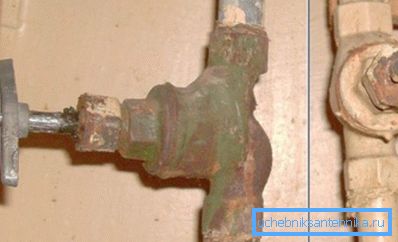

• Telo vijačnega ventila zbira lestvico in pesek. Samo zaradi svoje kompleksne oblike in prisotnosti žepov s počasnim pretokom vode.

• Enaka kompleksna oblika telesa in relativno majhna odprtina sedeža ventilov zagotavljata visoko hidravlično odpornost ventila in posledično padec tlaka, ko vodo razstavijo več kot en vodovod.
• Pakiranje žleze pušča tudi z dolgim ​​preprostim ventilom. S pogosto uporabo, je pakiranje žleze potrebno vsaj enkrat na šest mesecev. Z gumijastimi tesnili slika ni veliko boljša: z aktivno uporabo se izdelujejo tesnilni obroči in v prostem teku izgubijo elastičnost.
• Tesnilo tesnila iz gume ima omejeno življenjsko dobo. Razlog je enak - izguba gumarske elastičnosti. Njegovo uničenje se močno pospeši s peskom, ki je padel pod ventil.

Mimogrede: ventili z vsemi kovinskimi zapornimi ventili brez tesnila so bolj trpežni. Ampak, ko ostanki padejo pod ventil, se ventil preprosto ne prekriva.

Vtični ventil

• Če želite preklopiti plutovino, potrebujete zelo pomemben napor. Vedno obstaja nevarnost motenja najbližje cevi ali navoja.
• V tem primeru je zagotovljeno uhajanje žleze pri vklopu vtiča. Ne samo to: za polnjenje škatle ne potrebujete samo zapornega ventila, temveč tudi za ponastavitev dvižnega voda ali ogrevanja. V nasprotnem primeru vedno obstaja nevarnost, da bo moten vtič letel iz ohišja na prednji strani vode.

Krogelni ventil

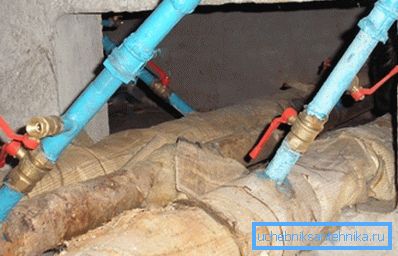

In kako se zglobno sklopko D15 poglej na to dolgočasno ozadje? Smer vode ni pomembna za delovanje ventila. Ventil se ne bo spuščal zaradi pomanjkanja le-tega.

Ne moremo se bati okužb žlindre v ohišju. Odprti ventil nagiba k zbiranju peska in lestvici ne več kot katerikoli del ravne cevi.

Omenili smo že nizko hidravlično odpornost: malo se razlikuje od odpornosti dela cevi ustreznega premera.

Teflonski ali PTFE tesnilni obroč okoli stebla zaradi lastnega nizkega koeficienta trenja in kakovosti obdelave stebla praktično ne obrabijo med delovanjem in se med delovanjem ne razgradijo. Enako velja za tesnilni obroči, ki mejijo na površino krogle znotraj ventila.

Pojasniti: v avtorjevi praksi so bili primeri, ko je 15 mm kroglični ventil puščal vzdolž palice. V bistvu so pripadali poceni kitajskim izdelkom in so bili odstranjeni z lastnimi rokami z enostavnim navijanjem pod sprijemno podložko iz traku FUM.

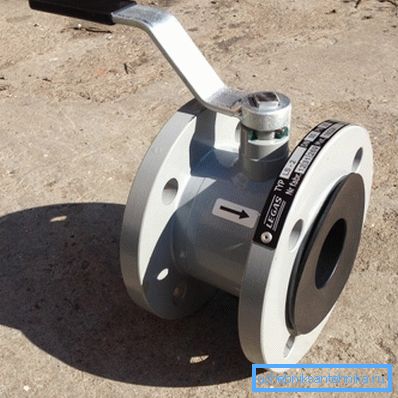

Globina površine krogle in material tesnila zagotavljata majhno količino sile, potrebno za odpiranje ali zapiranje ventila. To velja ne samo za izdelke majhne velikosti: na primer, prirobnični ventil DU150, ki ima v obliki krogle, ki ima zelo trdne dimenzije, blokira tudi standardni ročaj brez uporabe preveč velike sile.

Z vsemi temi prednosti je cena krogelnih ventilov približno enaka stroškom analogov plute in vijakov, pogosto pa se zdi, da je popolnoma spodaj. Ugotovitve so očitne.

Krogelni ventili 15 za 15 mm vijake ali plutovinasti ventili zagotovo niso vredni spreminjanja: boljši so od konkurentov na vseh številih. Enako velja za ventile za cevovode z večjo zmogljivostjo: kroglični ventil s hitrostjo 150 mm je v večini primerov primernejši, bolj praktičen in trajnejši kot ventil iz železa ali jekla enake velikosti.

Označevanje

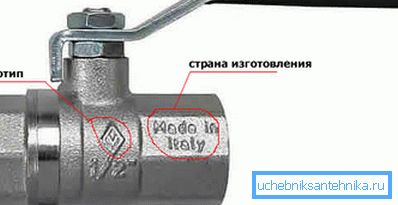

Glavne tehnične značilnosti krogličnega ventila DU15 so označene v oznaki na svojem telesu. To velja za domače izdelke in uvoženo blago.

Treba je omeniti nekaj malenkosti.

• Pogojno prehod je mogoče določiti v nekaj centimetrih. Velikost zanimanja - DU15 - ustreza 1/2 palca.
• Praviloma je delovni pritisk domačih izdelkov označen v atmosferah (kgf / cm2) in uvoznem tlaku - v megapascalih (MPa). Torej označevanje DN50 RU40 pomeni, da je ventil z nazivnim prehodom 50 mm zasnovan za tlak 40 atmosfer; Krogelni ventil DN15 PN8 0 MPa je pritrjen na navoj polovice palca in lahko vzdrži tlak 8 megapascalov (80 atmosfer).

Izbira in namestitev

Kaj iskati pri nakupu ventila?

Kako naj pravilno rečem?

1. Telo bi moralo biti medenina. Od krhkih siluminskih izdelkov je mogoče razlikovati po teži: medenina je opazno težja.

Mimogrede: preprosta navodila vam bodo pomagala, da se ne boste zmotili. Izberi ne srebrno, temveč rumene. Če je krom lahko katerakoli kovina ali zlitina, pomanjkanje prevleke ne bo pustilo nobenega dvoma.

1. Ročaj je veliko bolj priročen kot ročaj - metulj. Ampak smiselno je uporabljati metulj samo s pomanjkanjem prostora blizu ventila.

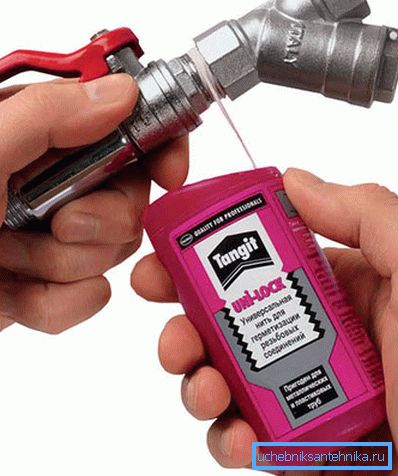

2. Najbolje je, da se navojni spoj zatesni s polimerno nitko. (Tangit Unilok in analogi). Pri montaži ne potrebuje veliko napora in ne pušča, ko je raven vzvratnega toka navoja.

1. Mimogrede, glede napora: ne zategnite ventila na navoji, dokler se ne ustavi. Medenina ni jekla; Prekomerno silo je mogoče prekiniti ne le s siluminskim telesom.
2. V času namestitve je bolje preprosto odstraniti moteči ročaj..

Zaključek

Upamo, da bo naš material pomagal bralcu z izbiro ventilov za domov vodovod. Videoposnetek v tem članku, kot ponavadi, vsebuje dodatne tematske informacije. Uspehi!
