Krogelni ventil du50: opcije, velikosti, lastnosti

05-01-2018

Oskrba z vodo

Krogelni ventil Dn50 se lahko uporablja kot zaporni ventil za transport po cevovodih in skladiščenje v rezervoarjih različnih tekočin in plinov. Takšne naprave se razlikujejo po načinu pritrditve, ki se lahko prirobnice, sklopke in varjene (spajkanje), in materialov izdelave, kjer se uporabljajo jeklo, medenina, polietilen in polipropilen.

Različne naprave za zaklepanje imajo lahko svoje tehnične značilnosti in se med seboj razlikujejo v teh kazalnikih, o katerih bomo razpravljali v nadaljevanju. In tudi vaša pozornost bo ponujena tematska predstavitev videoposnetka v tem članku.

Stop ventili DN 50 mm

Opomba Če pogledate nalepko, krogelni ventil 50 mm ponavadi vsebuje dodatno okrajšavo v oznaki. Na primer, pred milimetrom so črke Doo ali Dn - in eden in drugi pomenita pogojni ali zunanji premer. In tukaj, če izpolnjujete okrajšavo KSHTsP (namesto P je lahko F, M ali K), bo to pomenilo, da imate kroglični ventil s kroglastim krogom (prirobnica, sklopka ali kombiniran).

Splošne možnosti

Zaporni ventili s prirobnico, varjeni (za varjenje) in priklopni priključki so običajno izdelani v območju DN od 15 do 500 mm, ki je zasnovan za nazivni tlak (Ru) od 1,6 do 4,0 MPa.
V večini primerov so žerjavi s takimi dimenzijami (Dn 50) uporabljeni v industrijskih, industrijskih in javnih zgradbah, cevovodih, ki črpajo naftne derivate, vodo in plin, pa tudi v rezervoarjih za njihovo skladiščenje. Vendar pa so naprave za zaklepanje s takšnimi dimenzijami nameščene z lastnimi rokami in v vsakdanjem življenju, na primer z avtonomnim ogrevanjem za garaže, kotle ali rezervoarje za shranjevanje vode in dizelskega goriva.
Proizvodnja ventilov in fitingov se izvaja v skladu z GOST 21345-78 in GOST 28343-89, kot tudi v skladu s TU 04671406-003-98. Za regije z zmerno in hladno podnebje se certifikacija izvaja v skladu z UHL GOST 15150 GOSGORTEKHNADZOR iz Rusije.

Pregled izdelka

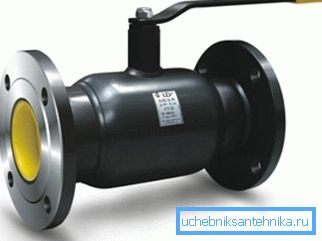

Takšni žerjavi so običajno izdelani iz jekla Art. 20, 09G2s in 1218N10T, medtem ko največji delovni tlak (Ru) ostane nespremenjen - od 1,6 MPa do 4,0 MPa. Metode namestitve (povezave) se lahko razlikujejo glede na konfiguracijo, zato je lahko KShTsF, KShTsP, KShTsM ali KShTsK.

DN	PN	KODA KShTsF	d	D	D1	D2	G	h	H	Jaz	L	Masa (kg)
15	40	015.040.02	10	95	65	14	4	23	72	170	130	1.8
20	40	020.040.02	15	105	75	14	4	23	72	170	150	2.2
25	40	025.040.02	18	115	85	14	4	21	75	170	160	2.7
32	40	032.040.02	24	135	100	18	4	21	75	170	180	3.7
40	40	040.040.02	30	145	110	18	4	44	92	235	200	4.6
50	40	050.040.02	40	160	125	18	4	44	100	235	230	6.1
65	16	065.016.02	49	180	145	18	4	44	110	235	270	8.4
65	25	065.025.02	49	180	145	18	4	44	110	235	270	8.4
80	16	080 / 70.016.02	63	195	160	18	4	60	141	335	280	11.2
80	25	080 / 70.025.02	63	195	160	18	8	60	141	335	280	12
100	16	100 / 80.016.02	75	215	180	18	8	60	150	335	300	15
100	25	100 / 80.025.02	75	230	190	22	8	60	150	335	300	15
125	16	125 / 100.016.02	100	245	210	18	8	94	195	525	325	27.5
125	25	125 / 100.025.02	100	270	220	26	8	94	195	525	325	28.5
150	16	150 / 125.016.02	125	280	240	22	8	98	210	525	350	36
150	25	150 / 125.025.02	125	300	250	26	8	98	210	525	350	37
200	16	200 / 150.016.02	148	335	295	22	12	84	225	625	450	56
200	25	200 / 150.025.02	148	360	310	26	12	84	225	625	450	57
250	16	250 / 200.016.02	200	405	355	26	12	100	270	625	530	83
250	25	250 / 200.025.02	200	425	370	30	12	100	270	625	530	85
300 *	16	300 / 250.016.02	240	460	410	26	12	167	634	-	750	155
350 *	16	350 / 300.016.02	300	520	470	26	16	196	690	-	750	276
500 *	16	500 / 400.016.02	390	710	650	33	20	170	870	-	990	610

Tehnični parametri za KShTsF

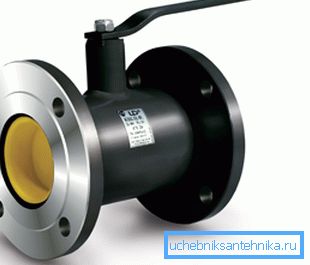

Opomba KShTsF se večinoma uporablja na industrijskih lokacijah.

Ballomax DN, (mm)	art.	Vhodna vrata	DH	d	t	L	H1	H2	A	Teža, kg
10	71 .102 .010	10	38	17.2	1.8	210	50	116	140	0.8
15	71 .102 .015	10	38	21.3	2	210	50	116	140	0.8
20	74 .102 .020	15	42	26.9	2.3	230	47	115	140	0.8
25	74 .102 .025	20	51	33.7	2.6	230	47	120	140	1
32	74 .102 .032	25	57	42.4	2.6	260	48	124	140	1.4
40	74 .102 .040	32	76	48.3	2.6	260	41	129	180	2.1
50	74 .102 .050	40	89	57	2.94	300	41	135	180	3

Tabela parametrov KShTsP Du 10-50 mm Ru 4,0 MPa (40 kg / cm2)

Poimenovanje KSHZ RMHS (RMUS)	DN	L	G	A	H
16-6	6	70	1/4	112	110
25-6		76
40-6		76
16-10	10	75	3/8	112	134
25-10		80
40-10		80
16-15	15	85	1/2	125	123
25-15		105
40-15		105
16-20	20	95	3/4	136	134
25-20		110
40-20		110
16-25	25	105	1	127	174
25-25		120
40-25		120
16-32	32	120	1 1/4	215	184
25-32		145
40-32		145
16-40	40	130	1 1/2	215	231.5
25-40		150
40-40		150
16-50	50	150	2	280	233
16-65	65	185	2 1/2	280	233
16-80	80	205	3	342	330

Tabela dimenzij in montažnih dimenzij KSHTsM Du 6-80 mm

Plastični krogelni ventil 50 mm SDR11 (polietilen)

Pogled Uporaba	Za plin 10 barov, za vodo 16 barov
SDR	SDR11
Material	PE80 / PE100, PE2406 / PE3408
Odpiranje / zapiranje	? obračanje
Temperatura	Od -29 do 600С
Vrsta prehoda	Popolna luknja
Pomožni tip palice	Teleskopski podaljšek
Tip purge	Brez purge, 1 purge, 2 purge
Varjenje telesa in vtičnica	Električna ali sklopka
Testni standardi	EN 1555, ANSI / ASTM B16. 40

Tabela SDR11

Opomba Polietilenske naprave se uporabljajo za podzemno inštalacijo.

Dimenzije krogličnega ventila DN50 mm KShTSK, enake kot pri KShTsM

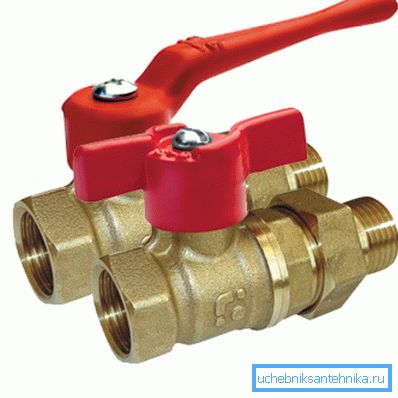

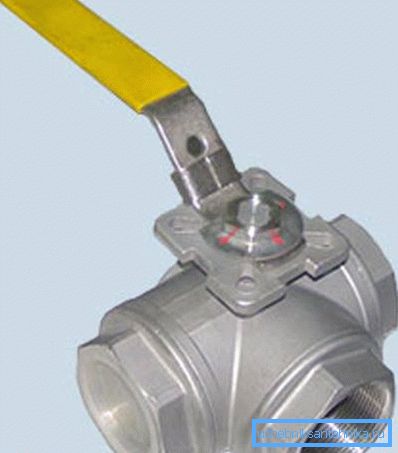

Kombinirani žerjavi se ne razlikujejo veliko od ventilov za spenjanje, vendar pa lahko tudi njihova cena samo KShTsK lahko namesto zunanjih navojev cevi poveže ameriško, prilega ali filtrira in nato poveča stroške.

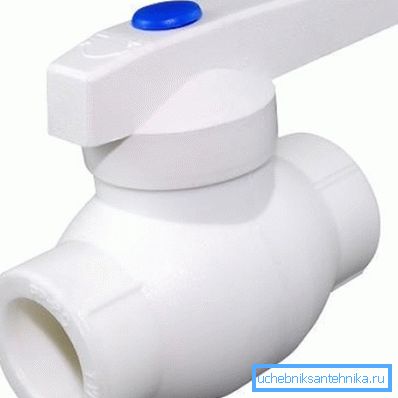

Naprave iz polipropilena so izjemno priljubljene za vodovodne in ogrevalne kroge za avtonomno ogrevanje - v večini primerov je zdaj, da je kovina prednostna s PPR in to ni presenetljivo. Takšne enote lahko prenesejo delovne temperature do 100 ° C in obratovalne pritiske do 10 barov, kar je dovolj za normalne razmere. Priključitev podobnih naprav s cevovodom se izvaja s spajkanjem ali varjenjem s posebnim spajkalnikom.

Zaključek

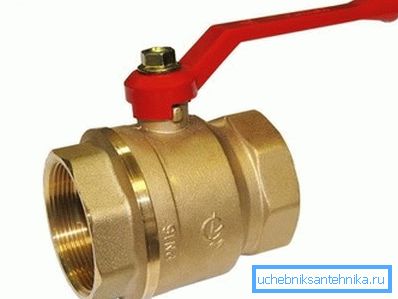

Na koncu je treba povedati, da lahko v vsakdanjem življenju uporabljate medeninasto KShTsM in KShTSK, pa tudi polipropilenske spajkalne pipe. Lahko jih vedno namestite sami, če bo to sledilo navodilom proizvajalca.
