Krogelni ventil iz legiranega jekla - tipi in značilnosti

Krogelni ventil iz nerjavečega jekla se v cevovodih uporablja kot zaporni ventil, ki popolnoma blokira pretok delovnega medija. V tem članku bomo preučili značilnosti te naprave in njen obseg.

Splošne informacije

Torej, krogelni ventil je vrsta cevnih priključkov, katerih blokirni element je izdelan v obliki krogle, zato je njegovo ime. Povedati je treba, da je takšna konstrukcija znana človeštvu več kot sto let.

Prvič, ta naprava ni bila v veliko povpraševanje, vendar je s prihodom različnih sodobnih materialov, vključno z nerjavnim jeklom, postala razširjena. Glavna prednost teh ventilov je preprostost zasnove in posledično zanesljivost in vzdržljivost.

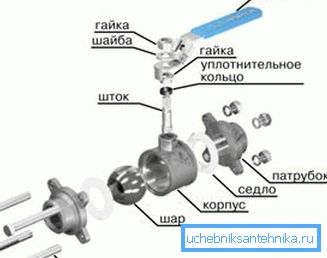

Naprava in funkcije

Kot vsi drugi ventili je krogelni ventil iz nerjavečega jekla sestavljen iz dveh glavnih elementov:

V gospodinjskih ventilih je praviloma premer izvrtine enak notranjemu premeru cevi. Zato se imenuje polna izvrtina.

Najpogosteje se te vrste ventilov uporabljajo pri naslednjih vrstah cevovodov:

• Vodne cevi;
• Plinovodi;
• Toplotni cevovodi.

Posebnosti

Najprej je treba povedati, da kroglični ventil iz nerjavečega jekla ni zasnovan za regulacijo ventila za dušenje ali regulacijo. Uporabiti ga je treba izključno za predvideni namen, tj. za popolno prekrivanje ali odpiranje toka.

Odprtje rebra se izvede tako, da ročico zavrtite v nasprotni smeri urinih kazalcev za 90 stopinj, npr. dokler se ne ustavi. Za lažjo uporabo ima dizajn omejevalni vzvod.

Utemeljenost

Med prednostmi obravnavanih ventilov so naslednje točke:

• Majhna velikost;
• Enostavnost oblikovanja;
• Priročen nadzor nad svojimi rokami;
• Brez stagniranih con;
• Enostavna navodila za namestitev;
• Visoka tesnost;
• Zanesljivost in trajnost;
• Nizka cena, zaradi preprostosti zasnove.

Iz teh razlogov se ta ventil nahaja v skoraj vsakem stanovanju in vsakem domu.

Slabosti

Skupaj s pozitivnimi vidiki ima ta izdelek nekaj pomanjkljivosti, ki so navedene spodaj:

• Ni možnosti prilagajanja pretoka. Če uporabljate napravo za te namene, se hitro zmanjša.
• Možnost uporabe le za sisteme z nizkim tlakom - za plinovode ne več kot 10 barov in za vodovodne cevi, ki ne presegajo 16 barov.
• Omejen obseg - večji je premer cevi, težje je najti primeren pripomoček za njih.

Nasvet! Plastični krogelni ventili se lahko uporabljajo v povezavi s plastičnim cevovodom, njihovi stroški so nižji od stroškov iz nerjavnega jekla, medtem ko sta vzdržljivost in zanesljivost visoki.

Vrste

Razvrstitev obravnavanega ventila poteka po več merilih:

Posebno pomembna točka je način namestitve in vrsta zasnove primera, saj je področje uporabe odvisno od tega, zato spodaj podrobneje preučimo značilnosti teh naprav.

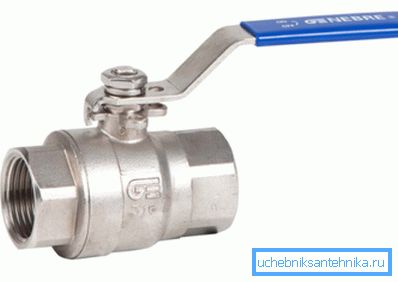

Spajanje

Nerjavni krogelni ventil ima ženski navoj na obeh straneh. Takšna oprema se praviloma uporablja za vodovodne cevi.

V skladu s kontrolno metodo so te naprave tri vrste:

• Vzvod;
• Električni pogon;
• Menjalnik.

Če nominalni premer ne presega DN125, potem naprava krmili ročica. Če je premer večji, je optimalna rešitev regulator gonila. Električni pogon se uporablja pri uporabi dveh regulacijskih položajev ali pa je težko dostopati do zapornih ventilov.

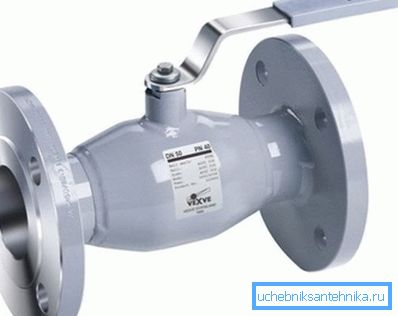

Prirobnica

Prirobnica krogličnega ventila iz nerjavečega jekla je našla svojo uporabo v industriji nafte in plina. Uporabljajo se v cevovodih, ki prevažajo plin, olje in druge kemikalije.

Ker je ime enostavno uganiti, je nerjaveči prirobnični ventil montiran s pomočjo prirobnic, ki so na obeh straneh.

Glavne prednosti te naprave so:

• Nizki stroški;
• Dolga življenjska doba;
• Možnost uporabe za suspenzije, viskozne in kontaminirane medije, blato itd.

Seveda se lahko krogelni ventil iz nerjavečega kosa uporablja le, če so cevi opremljene tudi z ustreznimi prirobnicami.

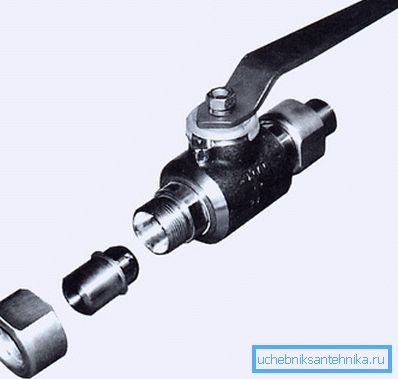

Ferrule

Od muftovyh se razlikujejo predvsem v tem, da imajo zunanjo nit. Najpogosteje se uporablja v petrokemični industriji. Naprava je priključena na cevi z maticami.

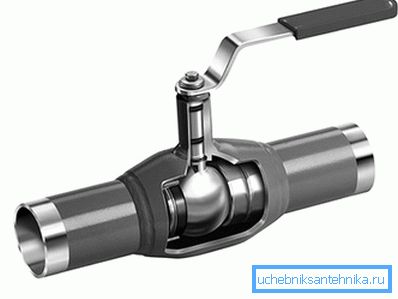

Varjene

Iz vseh zgoraj navedenih izdelkov se ta ventil odlikuje z dejstvom, da so nameščeni z varjenjem. Najpogosteje se uporablja v centraliziranih sistemih za oskrbo s toploto. Glavna prednost te zasnove je popolna tesnitev povezave. (Glej tudi članek Hermetik za cevi: funkcije.)

Nasvet! Naprave z majhnim premerom se lahko uporabljajo za domače namene kot odtok. To napravo lahko na primer uporabite za sod iz nerjavnega jekla.

Zaključek

Žerjavi iz nerjavečega krogličnega žarka se pogosto uporabljajo v različnih aplikacijah. To je posledica njihove preprostosti, zanesljivosti in velikega izbora modelov trupa.

Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
