Načrtovanje vode in kanalizacije: regulativne zahteve in

V skladu s tem, katere regulativne dokumente izvajata projekt oskrbe z vodo in kanalizacijo? Kako oceniti potreben premer cevi? Ali je težko izračunati izgubo tlaka v plinovodu z znanimi parametri? Kakšen je naklon za postavitev kanalizacijskih cevi? V članku bomo poskušali najti odgovore na ta in nekatera druga vprašanja.

Regulatorni dokumenti

Kateri SNiP za oblikovanje vodovodnih in kanalizacijskih omrežij trenutno velja?

Naslednji dokumenti za oblikovalca predstavljajo največjo vrednost:

• SNiP 2.04.02-84, ki ureja gradnjo zunanje oskrbe z vodo.
• SNiP 2.04.03-85, namenjen gradnji zunanjih kanalizacij.
• SNiP 2.04.01-85, ki vsebuje zahteve za notranje vodovodne in kanalizacijske mreže.

Uporabno: specializirana navodila za načrtovanje in vgradnjo vodovodnih in kanalizacijskih cevi iz plastičnih cevi so poleg tega v gradbenih šifrah CH 478-80.

Oglejmo si ključne zahteve navedenih dokumentov.

SNiP 2.04.02-84

Povprečna dnevna poraba vode na osebo, določeno v projektu zunanje oskrbe z vodo, mora ustrezati naslednji tabeli:

Poraba vode za namakanje pridelkov, vzdrževanje živine, perutnina itd. sprejetih po oddelnih standardih za zadevno industrijo.

Najmanjši prosti tlak v vodovodu na vhodu v ločeno stavbo na vrhu izpusta mora ustrezati:

• Za enonadstropno stavbo - 10 metrov.
• Za visoke stavbe - 10 metrov + 4 metrov na tla.

Najmanjši tlak na vodnem stolpu - 10 metrov.

Večstanovanjske hiše na območjih z nizkimi ali enostopenjskimi stavbami so opremljene z lastno zamenjavo.

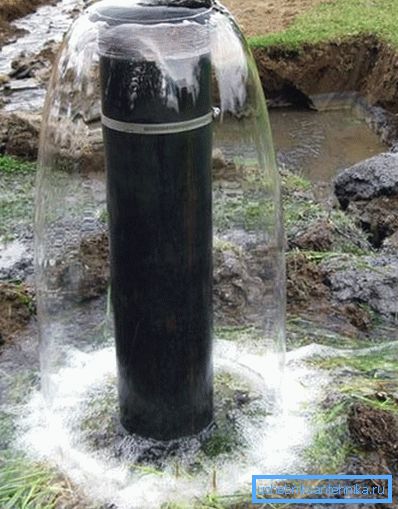

V vlogi vodnih virov je lahko:

• Reke in kanali.
• Rezervoarji, ribniki, jezera.
• Podzemni viri.

Za potrebe pri proizvodnji je dovoljena uporaba obdelane odpadne vode. Prepovedana je uporaba podzemne vode, sestava in kakovost ustrezne oskrbe s pitno vodo za industrijsko oskrbo z vodo.

Oblikovanje oskrbe z zunanjo oskrbo naselij je treba opraviti ob upoštevanju možnosti uporabe sistema za oskrbo s pitno vodo za gašenje požarov.

SNiP 2.04.03-85

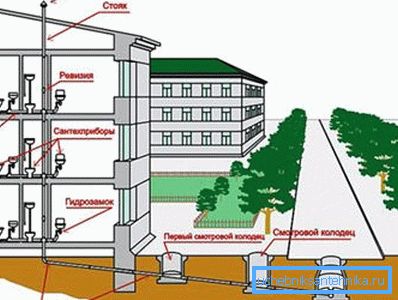

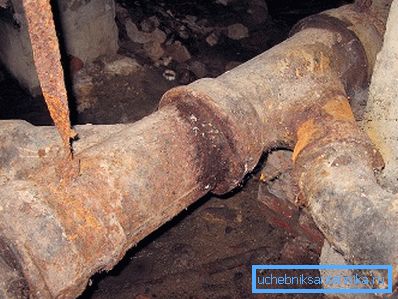

Kaj mora biti kanalizacijsko omrežje na prostem? Namerno bomo izključili iz upoštevanja zahtev za naprave za čiščenje odplak in se osredotočili na težnostne in tlačne cevovode za prevoz odpadnih voda.

Najmanjši premer kanalizacijskih cevi, ki se lahko uporabljajo v zunanjih omrežjih, so:

Predvideva se, da je najvišja ocenjena hitrost premikanja odpadkov:

• Za kovinske cevi gospodinjskih odplak - 8 m / s.

• Za kovinske cevi za kanalizacijo - 10 m / s.
• Za nekovinske (plastične, betonske, azbestno-cementne, keramične) cevovode za gospodinjske odpadne vode - 4.
• Za nekovinske viharje - 7.

SNiP 2.04.01-85

Zdaj si oglejmo regulativne zahteve za gospodinjska omrežja za odplake in oskrbo z vodo, ki jih vsebuje zadnji od obravnavanih dokumentov.

Kakovost in sestava pitne vode morata v celoti upoštevati GOST 2874-82.

Opomba: obravnava SNiP je trenutno v veljavi, vendar je bil GOST, na katerega se nanaša, leta 1999 ukinjen. Trenutne zahteve so določene v obveznem SanPiN 2.1.4.1074-01.

• Temperatura vode v sistemu sanitarne vode ne sme biti manjša od 60 ° C, če je priključena na odprt ogrevalni sistem in 50 ° C na zaprto. Največja dovoljena temperatura je 75 C.

Zanimivo: v resnici ta zahteva ni večina leta. Poleti, v odsotnosti ogrevanja (zlasti v starih hišah brez cirkulatorjev v dvigalih), voda iz avtoceste, ki segajo v mešalnik, se pogosto ohladi na 40 stopinj ali manj. V zimskem času se sanitarna voda preklopi od dovoda do povratne cevi šele, ko dobava doseže 90 stopinj.

• Za vrtce in drevesnice temperatura sanitarne vode na mestih vnosa vode ne sme biti višja od 37 stopinj.
• V stavbah nad 4 nadstropja je treba priključke za sanitarno vodo povezati z obtočnimi mostovi. Cena neupoštevanja te zahteve je velika poraba tople vode za neciljne namene: ob odsotnosti razstavljanja vode morajo prebivalci dolgo časa pred odvajanjem vode izprazniti vodo. Odsek je lahko sestavljen iz 3-7 dvigal.
• Tlak v sistemu sanitarne vode pred mešalnimi napravami ne sme presegati 4,5 kgf / cm2.

Bodite pozorni! V praksi, kadar oskrbujemo vročo vodo iz oskrbovalne linije poti med ogrevalno sezono, je ta zahteva načeloma nemogoča: tlak oskrbe se vzdržuje pri 5-6,5 kgf / cm2.

• Pri tuših s tremi ali več omrežji mora biti dovod tople vode v mešalne naprave organiziran na vsaj dveh straneh, s čimer se dovoli dovod tople vode. V nasprotnem primeru nenadna sprememba pritiska vode lahko povzroči opekline. Izjema je kolektorski sistem oskrbe z vodo.
• Hidravlični izračun hladno-vodnih sistemov je treba izvajati v skladu z največjim pretokom vode, ki ustreza porabi med koničnimi urami.

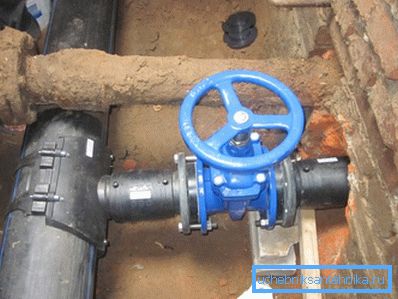

Naslednji materiali se lahko uporabljajo za notranje hladne vode in omrežja za oskrbo s toplo vodo:

• Polietilen.

• Polipropilen.
• Polivinil klorid
• Polibuten.
• Steklena vlakna.
• Kovinska plastika (večplastne cevi iz aluminija in prepletenega polietilena).
• Baker.
• Bronasta.
• Brass.
• Jeklo s protikorozijsko zaščitnimi premazi znotraj in zunaj.

Cevi morajo vzdržati tlak, večji od delavca, za 1,5-krat, vendar ne manj kot 6,8 kgf / cm2 pri obratovalnih temperaturah za hladno vodo in vročo vodo pri 20 in 75 stopinj.

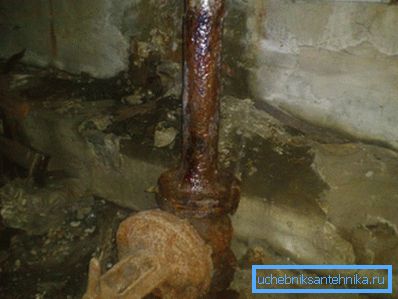

Zasnova vodovoda mora zagotavljati prisotnost zapornih ventilov na naslednjih točkah:

• Na vhodih.

• Na odsekih obročnega omrežja (za njihovo neodvisno odklopitev med popravilom).
• Na ogenj stoji s številom požarnih hidrantov najmanj pet.
• Na vodotoke domače oskrbe z vodo v domovih nad tremi nadstropji.
• Na vseh podružnicah s petimi ali več točkami vnosa vode.
• Na podružnicah iz glavnih vodovodnih sistemov.
• Na pipah v apartmaju, hotelski sobi, na oblogi do izpušnih pip, WC školjk, bojlerjev, skupinskih ponorov in tušev.
• Pred zalivanjem pip.

Kapitan dokazi kažejo: v zadnjem primeru se ventil nahaja znotraj stavbe v ogrevanem prostoru.

Praktična priporočila

Premakni se na bolj praktično ravnino. Kako je načrtovanje vodnih omrežij pri gradnji zasebnih hiš z lastnimi rokami?

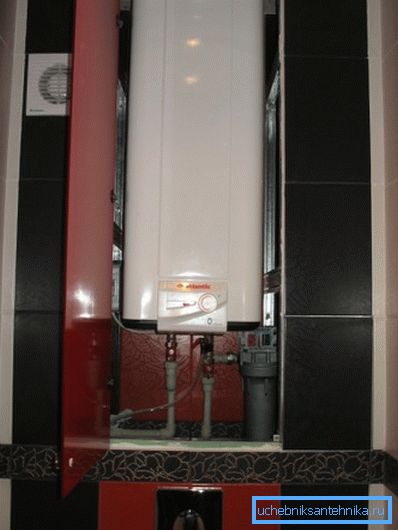

Najbolj značilna komunikacijska shema zasebne hiše pomeni en sam vnos - za hladno vodo. Sanitarna voda je opremljena s kotelom ali toplo vodo; Za odstranjevanje odplak se uporabljajo samostojne naprave za obdelavo.

Izračunajte, kdaj je potrebna izgradnja:

1. Poraba vode.
2. Ustrezni premer cevovoda.
3. Padec tlaka v tem plinovodu. Na koncu vodovodne napeljave glava ne sme pasti pod tri ali bolje pet metrov.
4. Mere greznice in zbiralnika filtrov.

Pretok vode

Njena najlažja je iz spodnje tabele.

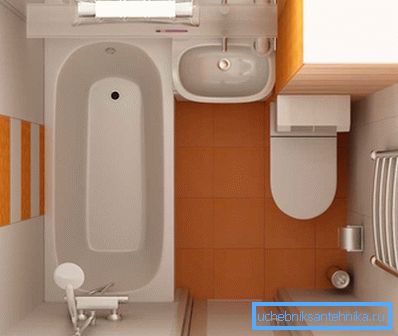

Z domnevno hkratno uporabo več naprav (npr. Tuš kabine in kuhinjskega korita) se dodajajo stroški.

Premer

V najpreprostejši različici pa se izbere v skladu s tabelo za ocenjeni največji pretok.

Na primer, v zgornjem primeru - pri uporabi tuš kabine in kuhinjskega pomivalnega korita z mešalom - najvišji pretok znaša 0,12 + 0,12 = 0,24 litrov na sekundo, kar ustreza cevi velikosti DN15.

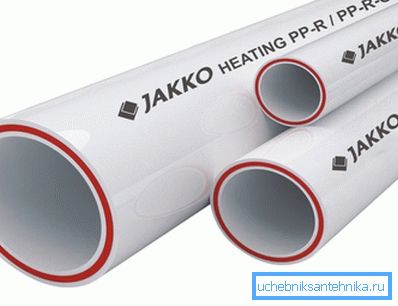

Upoštevajte: plastične cevi so označene z zunanjim premerom, ki je običajno približno korak večji od notranjega. Polipropilenska cev z velikostjo 50 mm ima torej notranji premer približno 40 mm.

Tlak v glavi

Padec tlaka v cevovodu se izračuna po formuli H = iL (1 + K).

Kaj pomenijo imena spremenljivk v njem?

• H - razlika med glavami na začetku in koncu cevi.
• I - hidravlični nagib cevovoda.
• L je njegova dolžina v metrih.
• K - koeficient, ki ga določa vrsta oskrbe z vodo. Pri pitni vodi v gospodinjstvu je enako 0,3.

Kje dobiti vrednost hidravličnega naklona? Iz tako imenovanih plošč Shevelev, ki vsebujejo 1000i vrednosti (hidravlični nagib dolžine cevi 1000 m) za različne materiale cevi, njihove velikosti in pretoke. Te jih je težko najti v kateri koli tehnični knjižnici ali na spletu.

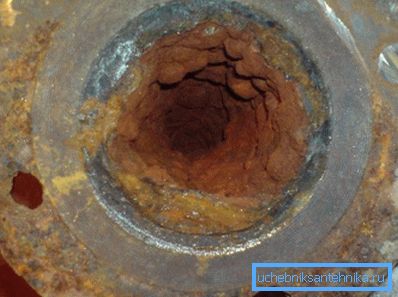

Sklic: hidravlična odpornost cevi je odvisna od hrapavosti njenih sten, ki se razlikuje za različne materiale. V primeru jekla se zaradi naraščanja z apnenčnimi nanosi in rje dodatno spremeni tudi s starostjo cevovoda. Poleg tega je odpornost neposredno sorazmerna hitrosti pretoka in nazaj do premera cevi.

S premerom je vse jasno; in kakšna bi morala biti pretok? Največja dopustna vrednost za oskrbo s pitno vodo je 1,5 m / s; Pri večjih hitrostih pride do hidravličnega hrupa.

Izračunajmo padec tlaka v novi jekleni cevi DU15 z dolžino 43 metrov s pretokom 1,2 m / s.

1. Vrednost 1000i za določene parametre v skladu z ustrezno tabelo je 360,5. Mimogrede, po isti mizi, ustreza pretoku 0,2 l / s skozi cev. Torej, glede na tekoči meter, i = 360,5 / 1000 = 0,3605.
2. Formula kot celota ima obliko H = 0,3605 * 43 * (1 + 0,3) = 20,15195. Tlak na končni napravi bo zadovoljiv, če je na vstopu najmanj 26,5 metrov, kar ustreza tlaku 2,65 kgf / cm2.

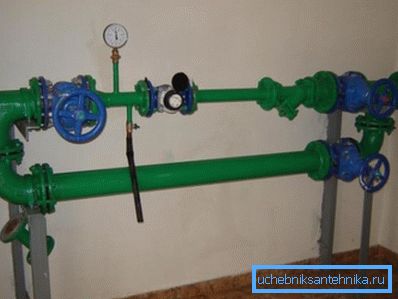

Uporabno: tipična zasnova vodnjaka mora omogočati povratni ventil na izhodu iz glavnega. Njena prisotnost omogoča ne samo odvajanje vode, ampak tudi merjenje tlaka na poti. Če predlagana ocena materiala za priključitev ne vključuje ventila DN15, je bolje pojasniti to točko pred začetkom dela.

Odtoki

Postaviti ga je treba pod nivojem zmrzovanja tal s konstantnim nagibom, ki se določi s premerom cevi.

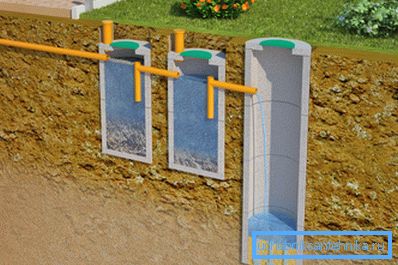

Prostornina primarne septične cisterne mora biti enaka vsaj tridnevni količini odpadne vode, ki se izračuna glede na odčitke vodomerov ali na podlagi zgornje stopnje porabe vode za različne tipe hiš. V večkomornem zbiralniku je prostornina prve komore sprejeta v višini 50% celotne prostornine.

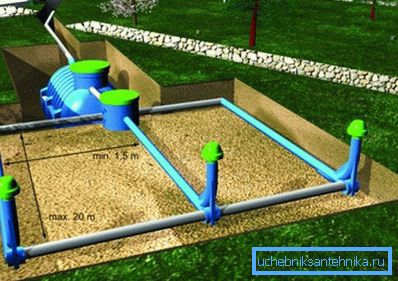

Mere filtrirne vdolbinice ali filtracijskih polj so izračunane glede na absorpcijsko sposobnost tal, ki je:

• 90 litrov na kvadratni meter mokre površine na dan za pesek.
• 50 - za peščeno ilovico.
• 25 - za ilovice.
• 10 - za gline.

Zaključek

Upamo, da bodo zgornje zahteve in naša priporočila pomagali bralcu pri ustvarjanju projekta kanalizacije in oskrbe z vodo za svoj dom. Dodatni materiali so na voljo v videoposnetku v tem članku. Uspehi!
