Naprava je dobro pod vodo: glavni elementi in nasveti za

Kaj je dobro? Zdi se, da je odgovor očiten: luknja v tleh, iz katere črpajo vodo. Očitna in napačna. Pred nami imamo celo vrsto opreme - od filtra z rezervoarjem do sistema samodejnega preklopa na črpalko. Tema tega članka je postavitev vodnjakov.

Komponente

Torej, kaj dobro sestavlja? Takoj bomo določili: razpravljamo o gradnji vodnjaka sorazmerno majhne globine (do 70-100 metrov) s pretokom, ki zadostuje za zagotavljanje vode za prebivalce ene ali dveh ali treh zasebnih hiš. Industrijski vodnjaki, ki so sposobni dati več deset kubičnih metrov vode na uro in jemati vodo iz spodnjih obzorij, so bolj zapleteni.

Premakni se po tleh.

• Sump To je cev s slepimi stenami, vgrajena v nepremočljivo plast pod filtrom.
• Pravzaprav filter, ki zagotavlja čiščenje vode, ki prihaja do črpalke iz peska in delcev zemlje.
• Ohišje cevi, ki zagotavlja stabilnost stene vrtine. Zahvaljujoč njej se ozka vertikalna vdolbina ne zruši v prvih dneh delovanja.
• Jet ali keson, ki se nahaja na vodnjaku. Namen konstrukcije te plitve vrtine je dvakrat: ščiti cev, skozi katero se voda oskrbuje z zamrzovanjem, in preprečuje, da bi tla padla čez ohišje.

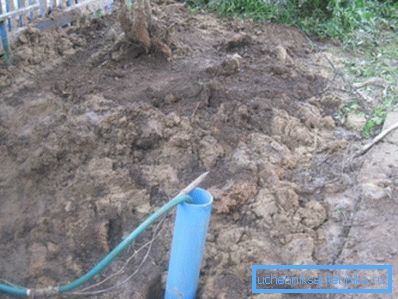

Zanimivo: v toplejših predelih vdolbinice pogosto delajo brez tega elementa. Še posebej, v Krimu, s svojo pozitivno temperaturo v najhladnejšem zimskem mesecu, je mogoče opaziti ohišje, ki se drži neposredno iz tal; voda vstopi v hišo z ne-zakopanim vhodom.

• Črpalka, ki dvigne vodo iz globine.
• Tlačna cev, skozi katero voda teče iz vdora v hišo.
• Nepovratni ventil preprečuje povratni tok vode, ko se črpalka ustavi.
• Samodejni nadzor črpalke.
• Hidravlični akumulator ali akumulacijska zmogljivost, ki omogoča, da črpalka stane v prostem teku.

V tem vrstnem redu podrobneje analiziramo vodnjake za vodo.

Podzemni del vodnjaka

Stolpec ohišja

Filter in vsebnik sta del ohišja in se spuščata v vrtino s svojimi rokami ali s sodelovanjem tehnologije kot celote. Stebrička je praviloma sestavljena na mestu od cevnih odsekov, ki so opremljeni s ključavnicami (najpogosteje z navoji).

Premer ohišja je običajno nekoliko večji od premera črpalke; Za najpogostejše 4-palčne črpalke se uporablja cev 125 mm.

Katere materiale je mogoče uporabiti in katere so njihove ključne značilnosti?

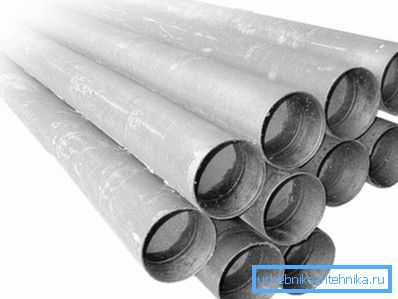

• Tradicionalni material ohišja je črno jeklo. Kljub dovzetnosti za korozijo, njegova življenjska doba doseže 50 let ali več zaradi trdne debeline stene - 5-6 milimetrov. Debela stena cevi se ne boji premikanja tal in zagotavlja, da vdolbina deluje pod kakršnimi koli pogoji; Edina pomanjkljivost tega materiala je visoka cena.

• Azbestne cementne cevi so veliko cenejše; veliko nižja in njihova moč. Material je primeren samo za stabilna tla z majhno globino vdolbinice (vrtanje na pesku).
• Nizkotlačni polietilen (HDPE) je še bolj ekonomičen material. Ima praktično neomejeno življenjsko dobo - z eno rezervacijo: mehka plastika ne more vzdržati mehanskih obremenitev.

Koristno je, da se kot ohišje uporabljajo samo ohišja cevi, ki se odlikujejo po njihovi trdnosti in debelini stene.

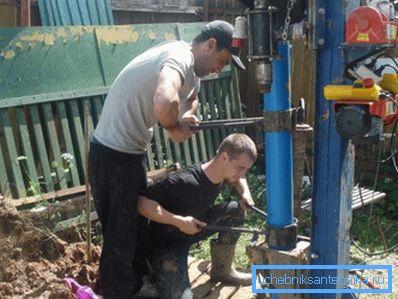

• Neplastificiran polivinil klorid (NPVH) - kompromis med močjo jekla in poceni polietilen. Cevi, ki so bolj trdni iz HDPE; navojne povezave olajšajo njihovo združevanje v stolpec.

Kakšen je filter, ki odpravlja onesnaženje?

1. Jeklene cevi so ponavadi narejene s filtrom iz plemenitega jekla.
2. Plastični filter je območje perforacije. Majhne luknje z majhnim intervalom se nahajajo po dolžini 1-3 metrov cevi po približno metrov dolgem delu skrinje.

Priyamok, keson

Jama je vdolbina, odprta nekoliko pod stopnjo zmrzovanja. Stene so betonirane ali postavljene iz rdeče opeke (silikat ne prenaša dolgotrajnega stika z vodo). Zaprta glina se tvori okrog ohišja, ki se dviga v sredini jame ohišja, ščiti izvrtino iz vodnega vhoda s površine.

Zgoraj je jam pokrit s betonsko ploščo ali debelimi ploščami in je na kakršenkoli način izoliran.

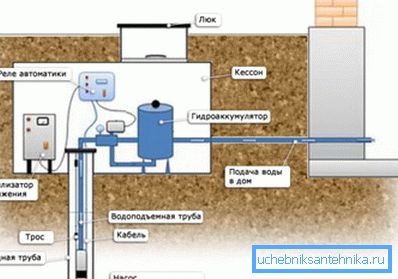

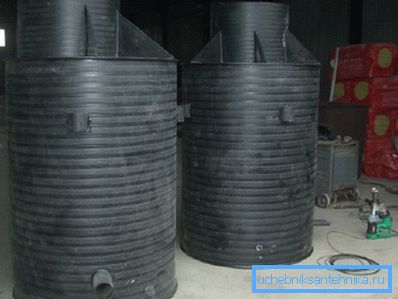

Keson je ključna rešitev, plastični, jekleni ali betonski zvonec, ki je pogosto opremljen z loputo. Caissons so v veliko povpraševanje zaradi pomembnih prihrankov časa na stadionu opreme.

Črpalka

Kaj bi lahko bila naprava, ki dvigne vodo na površino?

V trgovinah lahko najdete tri vrste črpalk.

1. Površni se nahaja v jami ali kesoni in dvigne vodo, kar ustvarja vakuum v navzdolnji cevi. Jasno je, da se voda s tako veliko globine ne dvigne: te vrste črpalk se uporabljajo izključno pri opremljanju vodnjakov s peskom na globini vode, ki ni večja od 10 metrov.
2. Membranska potopna črpalka zagotavlja glavo zaradi cikličnih nihanj solenoida s parom membran. Skupina krogelnih ventilov zagotavlja gibanje vode v pravo smer v obeh fazah cikla.

Te naprave zagotavljajo dober pritisk za kompaktne velikosti in nizke stroške; vendar se jih ne sme uporabljati za globoke vodnjake. Navodilo je povezano s sorazmerno majhnim (ne več kot 2 letnim) vire med popravili: membrane v procesu dela se stalno deformirajo, kopičijo tako imenovano utrujenost materiala in zahtevajo občasno zamenjavo.

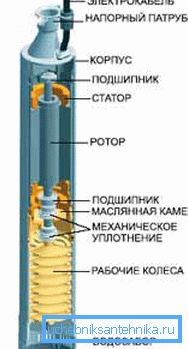

1. Nazadnje, v središču najbolj priljubljene sheme je centrifugalna črpalka. - Običajni centrifugalni rotor leži. Centrifugalna črpalka se od svoje bližnje bratranke, vrtinčne črpalke razlikuje od velike razdalje med rotorjem in ohišjem (s tem proizvajalci preprečijo pospešeno erozijo z neizogibnimi abrazivnimi delci) in prisotnostjo več korakov za izravnavo neizogibnega padca tlaka z vedno večjo razdaljo.

Vsaka faza je sestavljena iz ločenega rotorja in difuzorja; hkrati pa so rotorji nameščeni na gredi, ki je skupna vsem elektromotorjem. Ena stopnja poveča tlak na izhodu črpalke za 5-10 metrov.

Nadzemna oprema

Kaj lepa naprava za vodo izgleda nad tlemi?

Buffer

V tej vlogi deluje hidroakumulator ali akumulacijska zmogljivost.

Vsaka rešitev ima svoje prednosti in slabosti.

• Akumulator lahko ustvari več pritiska v sistemu za oskrbo z vodo, lahko ga postavite na katerikoli točki vodovodnega sistema. Vendar imajo akumulatorji razmeroma majhen obseg in so precej draga.

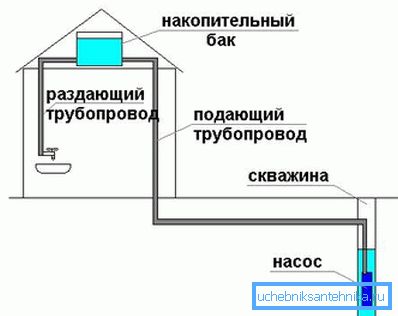

• Kumulativna zmogljivost, nasprotno, lahko z zmernimi stroški ima zelo veliko količino, kar vam bo omogočilo prenesti izpadi električne energije ali popravila črpalke brez neudobnosti. Vendar pa bo moral biti na vrhu stavbe.

Sklic: Da bi zagotovili sprejemljiv tlak 1 kgf / cm2 v sistemu oskrbe z vodo, bo treba zmogljivost dvigniti na višino 10 metrov, kar približno ustreza tremi nadstropji.

Avtomatizacija

To je senzor, po katerem se rele vklopi in izklopi črpalko.

Tip senzorja je odvisen od vrste medpomnilnika:

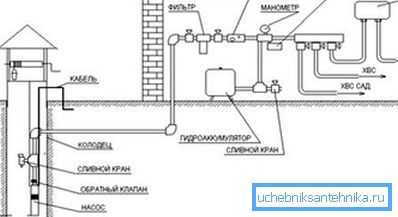

• Pri hidravličnem akumulatorju se črpalka vklopi, ko tlak v vodni cevi pade pod mejno vrednost.

• V akumulacijski moči je nameščen plavajoči senzor vode.

Zaključek

Če bralec ni prejel odgovora na katera koli vprašanja - morda jih bo našel v videoposnetku v tem članku. Uspehi!
