Naprava žerjava: spoznajte priljubljene modele

Tema tega članka je žerjavna naprava. Seznanili se bomo z načelom delovanja in napravo več vrst žerjavov in vrat. Poleg tega moramo preučiti značilne težave teh izdelkov in kako jih rešiti.

Mešalniki

V najpogostejših sodobnih pipe se uporabljajo ventil in krmilne naprave treh tipov:

1. Vijačni žerjavi.
2. Keramični Kranbuksy.
3. Keramične kartuše, ki vam omogočajo nastavitev temperature in pritiska vode z enim vzvodom.

Pojasniti: namerno ne vplivamo na eksotične vrste mešalnikov z elektronskimi termostati. Ni verjetno, da bo oseba, ki nima strokovnih znanj, prišla do ideje za popravilo tako zapletene tehnike.

Analiziramo zasnovo in značilnosti vseh treh rešitev.

Vijak kranbuksa

Voda je prekrivana z gumijastim ventilom, ki stisne nasproti sedežu v ​​telesu mešalnega ventila.

Ventil ima lahko dve različici.

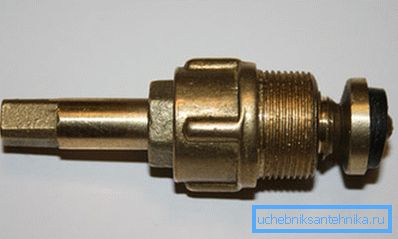

• Tradicionalna rešitev je premični ventil, vstavljen v utor votlega navojnega droga.. Ko je ventil zasnovan v steblu, se tesnilo obrača, pritrdi na sedež, kar bo privedlo do njene hitro obrabe.

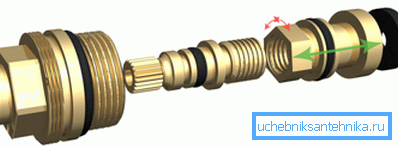

• Novejša zasnova - šestvalentni ventil, ki ga stisne z vrtljivo palico iz ohišja osne škatle. Tesnilo vzdolž celotnega giba ventila se strogo postopoma giblje.

Očitno je, da je v obeh primerih tesnilo potrebno zapečatiti: ko je ventil odprt, nastane nadtlak v telesu žerjavov.

Steblo je zapečateno na enega od dveh načinov:

1. Pakiranje glandov Epiplon je zategnjen s podložko iz spodnje strani in maticne epalnice od zgoraj. Ta tesnilni sistem se uporablja samo v škatlah z ventilom, ki je vstavljen v utor stebla.
2. Gumijasti tesnilni obroči. Pravzaprav se večina trenutno prodaja Kranbuks nanaša na to vrsto.

Katere težave so značilne za vijačne omarice? Ali jih je težko odpraviti z lastnimi rokami?

Nuance: cena vijaka kranbuksy - od 35 do 45 rubljev. Če v najbližji vodovodni delavnici ni nobenega tesnila ali žleze, namesto nadaljnjih iskanj, je lažje zamenjati osno okno.

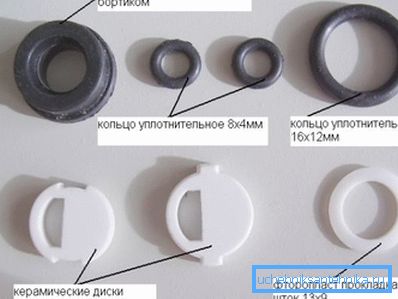

Keramični krmilniki

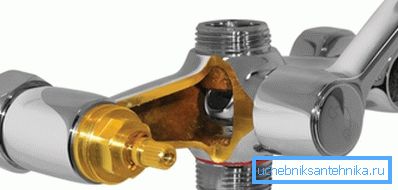

Naprava keramičnega žerjava je bistveno drugačna od vijaka kljub svoji popolni združljivosti.

• Voda se odpira in zapira z vzajemnim premikanjem talnih keramičnih plošč s kosi.
• Tesnjenje med sedežem mešalnega telesa in ploščami je zagotovljeno z obročastim gumijastim ali silikonskim tesnilom.

V normalnih obratovalnih pogojih so keramične škatle precej trajnejše od vijačnih omaric in vedno dobro držijo vodo. Njihova okvara je povezana samo z odpadki, ki so padli v rezanje plošče: ko poskušajo uporabiti znatno silo, se cepijo robovi zareze ali izboklin, za katere se ena od plošč zavrti, ko je jagnjetec (ročica žerjava) izklopljen.

Žal, navodila za odpravljanje težav v tem primeru se nanašajo na zamenjavo celotne osne škatle. Keramične plošče niso na splošno dostopne.

Pomembno: Problem peska in lestvice v ceveh se reši enkrat za vselej z namestitvijo grobih filtrov pri vhodu v stanovanje.

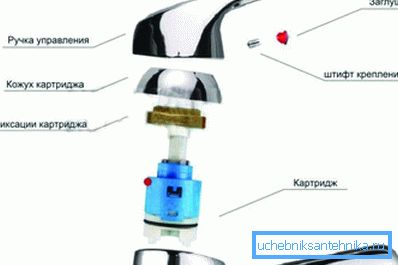

Kartuša

Shema njegovega dela se razlikuje od načela delovanja keramične škatle z dvema značilnostmi:

1. Premična plošča se ne vrti okrog svoje osi, ampak se prosto giblje v ravnini.
2. Žleb v njem ni kombiniran z enim, ampak z dvema luknjama v spodnji keramični plošči - za oskrbo s hladno in toplo vodo.

Za premikanje plošče ustreza premično montiranem plastičnem vzvodu. Težave z delovanjem vložka v tem primeru nastanejo zaradi ostankov v ceveh ali zaradi prevelike sile, ki se nanese na ročico. Bolje je pozabiti na navado blokiranja vode z ostrim ročajem na ročaju.

Kaj se lomi v vložku:

• Plastični vzvod, s katerim vijak pritrdi ročaj.
• Plastične sponke, ki držijo zgornjo keramično ploščo.
• Nazadnje, ko poskušate zapreti kartušo, ki je obložena z razbitinami, lahko sami ploščo izrežete.

Kot keramični kranbuksa se vložek popolnoma spremeni, ko se zlomi.

Kako to storiti?

1. Plastični zamašek potegnemo v ročaj.
2. Odvijte pritrdilni vijak pod njim. Lahko ima ravno glavo, Phillips izvijač ali šesterokotno glavo.
3. Privijte dekorativno matico iz telesa mešalnika. Seveda, brez uporabe orodja: krom je enostavno prekiniti.
4. Že s pomočjo nastavljivega ali odprtega ključa odvijte medeninasto matico, s katero držite vložek, odstranite kartušo samega sebe in pojdite v trgovino za zamenjavo.

Bodite pozorni: vložki so narejeni z velikostjo 28, 35 in 46 milimetrov. Da se ne bi zamenjali pri nakupu, vzemite vzorec z vami.

Vent

Od ventilov, ki se uporabljajo v stanovanjih in zasebnih hišah, so najpogostejši:

• Vijačni ventil.
• Plutovinast ventil.
• Krogelni ventili.
• Trosmerni ventili (pluta in krogla).

Vijak

In opis naprave in tipični problemi vijakov Kranbuks se popolnoma nanašajo na vijačne ventile.

Ločeno je treba omeniti le nekaj točk:

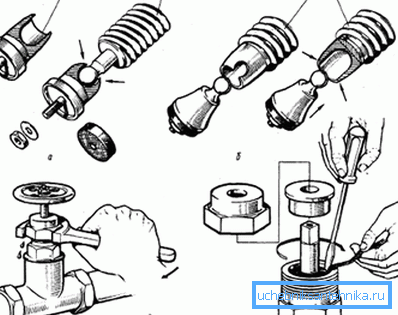

• Prostor pod sedlom običajno postane žep, v katerem se nabirajo razni delci. Če se je tlak v pipicah močno zmanjšal - potrebno je blokirati dvižnik, odviti glavo ventila in pogledati v njegovo telo.
• V osemdesetih letih je prikrito domače podjetje proizvedlo veliko serijo ventilov s konusnimi medeninastimi ventili. Ko poskušate zapreti vodni ventil pogosto tesno pritrdite; Če zavrtite steblo, ga boste verjetno vrnili iz preostalega sedeža ventilov. Ob prvi priložnosti je bolje zamenjati ventil tega dizajna.
• Če tesnilo ventila kaplja, ni vedno potrebno napolniti. Pogosto je dovolj, da odvijete jagnjetino, dokler se ne ustavi: nit na palici bo pritisnila polnilni škatli skozi podložko, ki se nahaja pod njim.

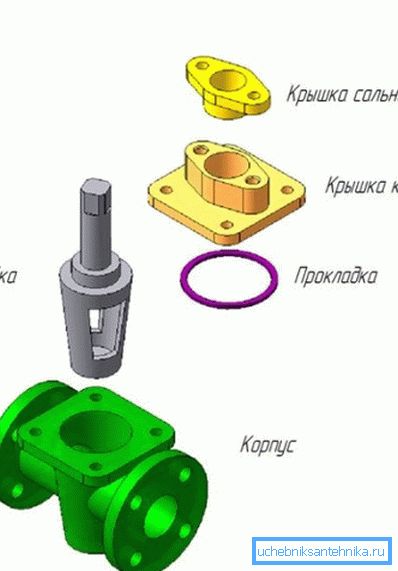

Plutovinec

Voda se odpre in zapira z vrtenjem plute z režo. Voda se drži na tleh površin vtikača in ohišja.

Odsotnost puščanja na palici je na voljo na dva načina:

• Vpenjanje plute na telo z matico na steblu plute.
• Pakiranje glandov

Edini problem konstrukcije plute, ki ga je mogoče samostojno odstraniti, je uhajanje žlez. Za pakiranje je treba vodo spirati na obeh straneh ventila - v nasprotnem primeru obstaja verjetnost, da se vtič, ki ga ne zadrži oljno tesnilo, iztisne ob najmanjšem premiku.

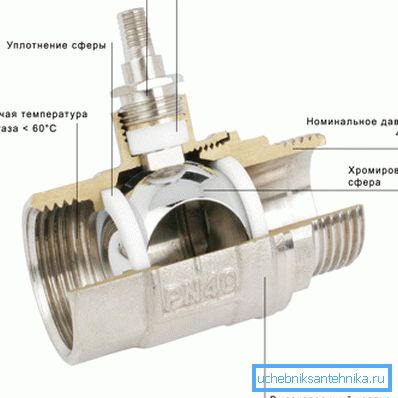

Krogla

Kako krogelni ventil - najbolj zanesljiv in vzdržljiv predstavnik ventilov?

Njena naprava je podobna plutovinemu ventilu, vendar z več načrtovalskimi spremembami.

• Plutovina je krogla s popolnoma obdelano površino.
• Zategnjenost je zagotovljena tako, da ne lepljamo s telesom, temveč s parom fluoroplastičnih ali teflonskih obročev.
• Palica je zatesnjena z gumijastim ali polimernim obročem.

Odvisno od namena se lahko naprava s krogličnimi ventili znatno razlikuje:

1. Telo je mogoče zložiti (pete ali navojne) in vse varjene.
2. Priključitev na cevovod je lahko navoj (notranji ali zunanji), prirobnice za cevi ali cevi za varjenje.
3. Sedeži kroglice so lahko vzmetno obremenjeni, da nadomestijo njihovo obrabo.

Zanimivo: včasih je med žogico in sedlom namerno prepuščeno majhno vrzel. Krogla pritiska na sedež s pritiskom delovnega medija.

Edini tipični problem krogelnih ventilov je tok navzdol po steblu, ki se odpravi z zategovanjem matične matice ali navijanjem traku FUM pod njim.

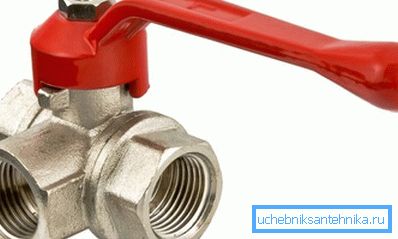

Tri načine

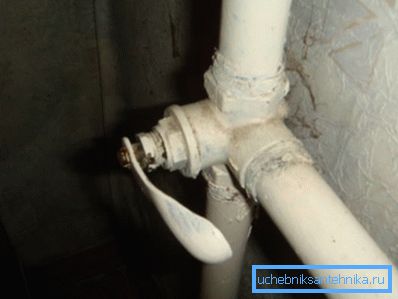

Kakšen je dizajn in namen trostralnega žerjava? Namen je preusmeriti pretok delovnega medija v enega od priključenih cevovodov. Na primer, tricotni ventil, ki je nameščen pri priključitvi dovodne cevi na radiator in skakalke, lahko usmeri toplotni medij ogrevalnega sistema bodisi skozi mostiček bodisi skozi akumulator, s čimer prilagaja stopnjo ogrevanja prostora.

Naprava triosnega ventila in tipične napake popolnoma podvoji napravo in napake ventilov ustreznih tipov. Razlika med njimi je le v številu pip in obliko reza v prometnem zastoju ali krogli.

Zaključek

Upamo, da bo naš kratki izlet v ventilno napravo bralcu pomagal odpraviti večino svojih napak. Videoposnetek v tem članku, kot vedno, mu bo ponudil dodatna tematska gradiva. Uspehi!
