Nastavitev stikala za tlak vode za črpalko

Tlačno stikalo je ključni element v avtomatizaciji črpalke ali črpalne postaje, daje signal za vklop in izklop črpalke. Odvisno od proizvajalca in modela se tovarniške nastavitve lahko razlikujejo, praviloma pa je spodnji prag za vklop črpalke nastavljen na tlak od 1,4-1,8 bar, prag za izklop pa 2,5-3 bar. Včasih pa ta nastavitveni prag delovanja ne zadostuje za normalno delovanje vodovodnih naprav, zato je potrebno nastaviti stikalo za tlak vode za črpalko, izbrati posamezne parametre za njeno vklop in izklop.

Načrtovanje in načelo delovanja

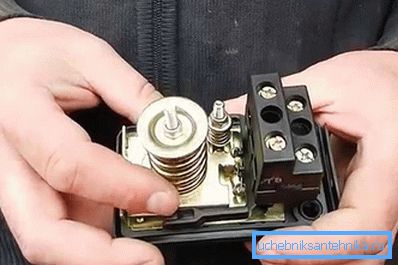

Preden začnete nastavljati rele, morate razumeti zasnovo in načelo svojega dela. Zasnova releja je precej preprosta in je sestavljena iz stikov, vzmetne plošče, na katero vpliva pritisk vode.

1. Stanovanje
2. Kontaktna skupina za priključitev črpalke.
3. Terminali za omrežno povezavo.
4. Ozemljni terminali.
5. Grez za povezavo releja z dovodom vode.
6. Prilagoditev diferenčnega tlaka.
7. Najmanjši pritisk vzmeti.
8. Vozlišče, kjer je bat in membrana.

Na kovinski podlagi je pritrjen na enem koncu kovinske ploščadi, ki se lahko dvigne in pade pod delovanje bata. Bat je tlak vode. Platforma ima dve vzmeti (6,7), velika vzmet (7) pa sili bata (voda), s čimer se uravnoteži. Majhna vzmet (7) ne začne veljati takoj, toda potem, ko se platforma dvigne na določeno višino, in takoj, ko se plošča dotakne manjše vzmeti, se batom pomikajo sile obeh vzmeti in se odpornost bata povečuje, od takrat se mora platforma rahlo dvigniti. odprejo kontakti in črpalka je izklopljena. Za odpiranje in zapiranje stikov je nameščen majhen tečaj z vzmetjo. Takoj, ko se platforma dvigne nad tem tečajom, se kontakti odklenejo in električni tokokrog se odpre, takoj ko se delovanje sile bata (vode) zmanjša, se plošča spusti in kontakti zaprejo.

Za vklop črpalke je odgovorna velika vzmet, to je za spodnjo mejo tlaka, s pomočjo majhne vzmeti pa je nastavljen trenutek, ko je črpalka izklopljena, ali pa je nastavljena razlika med vklopom in izklopom.

Prilagajanje

Na podlagi načela releja je njegova nastavitev spremeniti togost med platformo, na katero vplivajo tlak vode in kontakti. Nastavitev se izvaja s spreminjanjem togosti vzmeti, ki je bodisi stisnjena ali oslabljena, z nastavitvijo matice. Pred začetkom nastavitve je treba med vklopom in izklopom črpalke pritrditi kazalnike merilnika tlaka. Nato izključite rele iz omrežja in odstranite pokrov ohišja. Z uporabo ključa, odvijanjem ali zvijanjem matice, prilagodite potrebne parametre:

• če je potrebno samo spremeniti spodnji preklopni prag (povečati ali zmanjšati), potem je potrebno pritisniti ali spustiti matico na vzmet (7);
• Če želite povečati ali zmanjšati zgornjo mejo izklopa črpalke, je potrebno pritrditi ali izvrtati matico na vzmet (6), ko jo zategnete - dvignemo mejno vrednost črpalke in, ko jo odvijemo, nasprotno, spustimo, povečamo razliko med vklopom in izklopom;
• če morate naenkrat spremeniti dva parametra, se najprej nastavi spodnja meja z vzmetjo (7), nato pa nastavimo razliko z vzmetjo (6);

Vse spremembe je treba spremljati s tlakom. Upoštevati je treba, da s spreminjanjem tlačne razlike zmanjšamo ali povečamo trajanje črpalke, kar se bo pojavilo pri spremembi tlaka v vodovodnem omrežju. Če je razlika v tlaku majhna, bo tlak v omrežju "gladek" brez vidnih kapljic, vendar se bo število črpalk začelo povečevati, kar lahko vpliva na njegovo življenjsko dobo.

Značilnosti prilagoditve

Pri prilagajanju se morate zavedati, da zgornji tlak ne sme biti višji od najvišjega tlaka, ki ga lahko ustvari črpalka (to lahko vidite v podatkovnih podatkih črpalke). Zgornji tlak ne sme presegati 80% največjega dopustnega tlaka za določen model, ti parametri pa so navedeni v navodilih za rele. Tudi pred nastavitvijo morate preveriti zračni tlak v hruški hidravlične posode - mora biti manjši od 0,2 bar nižji prag črpalke. Druga zahteva za nastavitev je razlika med tlakom in izklopom, mora biti v območju 1-1,5 bar. Če spremenite parametre, ne morete zategniti matic, dokler se ne ustavi, lahko to povzroči, da se rele v celoti ustavi.

Video

Ta videoposnetek prikazuje, kako nastaviti tlačno stikalo za črpalko:
