Notranja oskrba z vodo in kanalizacija stavb: standardi,

Notranja oskrba z vodo in kanalizacija stavb sta brez pretiravanja njena glavna "arterija". Zato strokovnjaki skrbijo za razvoj teh vozlišč: v primeru napake se raven udobja znatno zmanjša, delo za odpravo pomanjkljivosti pa bo zahtevalo resno obnovo in znatne finančne naložbe.

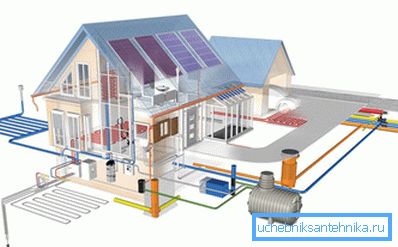

Spodaj vam bomo povedali, kateri predpisi urejajo zasnovo sistemov za oskrbo z vodo in kanalizacijo, kaj je treba upoštevati pri načrtovanju in kakšne odtenke je treba upoštevati pri samostojni montaži cevovodov.

Splošna vprašanja o oblikovanju

Regulativni okvir

Glavni standard, ki ureja vprašanja urejanja takih komunikacij, so predpisi o gradnji in gradnji notranjih vodovodov in kanalizacije stavb (2.04.01-85) ter posodobljena različica SP 30.13330.2012, ki je začela veljati konec leta 2013.

Poleg tega bi morala zasnova vodovodnih in kanalizacijskih sistemov upoštevati naslednje dokumente:

• SP 31.13330.2012, ki definira proces oblikovanja zunanjih vodnih sistemov.
• SP 61.13330.2012, ki ureja toplotno in hidroizolacijo različnih cevovodov.
• SP 73.13330.2012, ki opisuje sanitarne zahteve za stanovanjske zgradbe in objekte itd.

Posebno skupino sestavljajo sanitarne norme in pravila:

• SanPiN 2.1.4.1074-01 - zahteve za kakovost vode, dobavljene s centraliziranimi sistemi za oskrbo s pitno vodo.
• SanPiN 2.1.2.2645-10 - značilnosti življenjskih pogojev v zasebnih in stanovanjskih stavbah.
• SanPiN 2.1.4.2496-09 - zagotavljanje varnosti sistemov tople vode.

Pri pripravi dokumentacije je obvezna uporaba dokumentov, kot je GOST, za delovne risbe za notranje sisteme za oskrbo z vodo in kanalizacijo (21.601-79), kot tudi za druge pomembne v času predložitve osnutka predpisov.

Značilnosti sistema

Po mnenju SNiP za oskrbo z vodo v gospodinjstvih morata tako kanalizacijski sistem kot tudi sistem oskrbe z vodo ustrezati številnim zahtevam.

Spodaj so navedeni tisti, ki bodo v neodvisnem oblikovanju in urejanju teh sporočil najpomembnejši:

• Če je mogoče, je treba vodovodne in drenažne sisteme več zgradb med seboj povezati.. Ta pristop bo omogočil učinkovitejšo uporabo razpoložljivih virov, kar bo pomagalo zmanjšati stroške obratovalnih zmogljivosti.

Bodite pozorni! SNiP omogoča integracijo omrežij stavb, ne glede na njihovo oddelčno pripadnost.

• Voda, ki vstopa v vodovod v stanovanjski zgradbi, mora ustrezati sanitarnim standardom.. V ta namen je v nekaterih primerih potrebno izvesti vrsto ukrepov za čiščenje vode (čiščenje, pojasnitev itd.).
• Voda se uporablja tudi za tehnične namene.. Poleg tega stopnjo njenega čiščenja določajo značilnosti tehnološkega procesa, za katerega se uporablja.
• Pri prevozu vode morajo biti cevovodi iz materiala, ki ne poslabša kakovosti tekočine tudi pri dolgotrajnem stiku..

Pri načrtovanju vodovodnih sistemov je treba upoštevati porabo. Za različne vrste stavb so ti prostori različni, najpogostejše pa so prikazane v spodnji tabeli:

Bodite pozorni! Te številke je treba uporabiti za oblikovanje sporočil, ki jih načrtujete sami. S centralizirano gradnjo je včasih dovoljeno povečati te standarde, ob upoštevanju utemeljitve in usklajevanja z lokalnimi oblastmi.

SNIP poleg količine oskrbe z vodo priporoča tudi upoštevanje količine prostega tlaka.

Najmanjša vrednost tega parametra mora biti:

• Na vhodu v stavbo z eno zgodbo stavbe - 10 m.
• Za vsako naslednje nadstropje morate dodati 4 m.
• V obdobju minimalne porabe vode se lahko pritisk na vsakem nadstropju nad prvim dvigne na 3 m.

Bodite pozorni! Vrednost celotne proste glave ne sme presegati 60 m.

Notranja oskrba z vodo

Poleg teh zahtev regulativni dokumenti urejajo tudi specifiko ureditve vseh komunikacijskih vezij. Spodaj opisujemo glavne točke zasnove in začnemo z vročimi in hladnimi vodovodnimi sistemi.

Sistem za oskrbo z vodo je lahko centraliziran in lokalni. Izbira tipa sistema je treba izvesti ob upoštevanju značilnosti lokacije in ekonomske učinkovitosti glavne oskrbe z vodo.

Tako je za veliko število zasebnih gospodinjstev cena celotnega sklopa črpalne opreme, pa tudi stroške gradnje vodnjaka, lahko precej nižja od polaganja podružnice vodovodne mreže.

Odvisno od namena stavbe je lahko opremljen z naslednjimi vodovodnimi sistemi:

• Pitje in pitje.
• Proizvodnja.
• Gasilci
• Sistem tople vode.

Bodite pozorni! V nekaterih primerih je oskrba s požarno vodo združena s proizvodnjo ali pitno vodo.

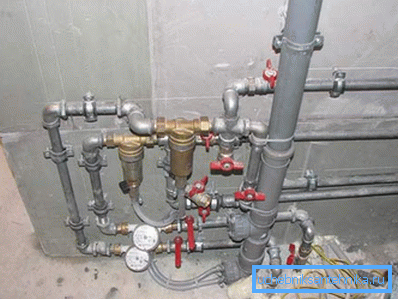

Glavne sestavine sistema so:

• Vstop v stavbo.
• Merilna enota porabe tekočine (včasih je razdeljena na dve vozlišči, za vročo in hladno vodo).
• Distribucijsko omrežje.
• Riserji za oskrbo z vodo v zgornjem nadstropju.
• Cevovodi za oskrbo.

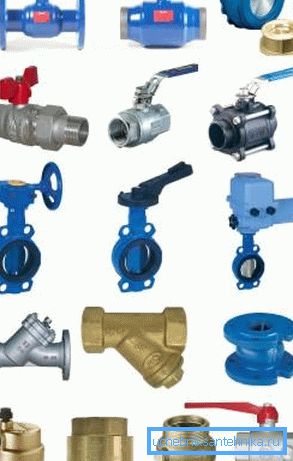

• Zaporni ventili in ventili (ventili, ventili).
• V nekaterih primerih lahko načrt vključuje namestitev cistern. Tipičen primer takšne zasnove je membranski rezervoar, ki ga napolni z delovanjem črpalke vrtine ali črpalke in zagotavlja vzdrževanje stabilnega tlaka v sistemu.

Na sistem za oskrbo s toplo vodo se predajo ločene zahteve:

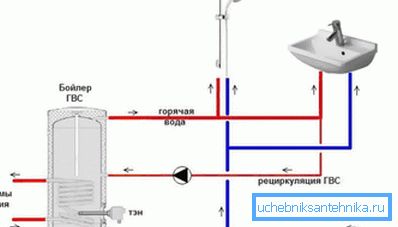

• Če želite vzdrževati temperaturo do trenutka vnosa vode, navodilo priporoča opremitev cirkulacijskega sistema.
• Vgradnja vodov za dovod vode na cevi za sanitarno vodo ni dovoljena.
• Pri polaganju cevovodov je treba vedno zaščititi pred izgubo toplote z opremljanjem visoko kakovostne izolacije najbolj problematičnih področij.

Domača kanalizacija

Kot vodovodni sistem mora biti sistem za odstranjevanje tekočih odpadkov zasnovan tudi za določene standarde.

Do danes strokovnjaki razlikujejo te vrste kanalizacije:

• Sanitarna in gospodinjska - najpogosteje uporabljena vrsta. Uporablja se za odstranjevanje odplake iz ponorov, kopalne kadi, straniščne školjke, tuš kabine, bide itd.
• Proizvodnja - zasnovana za delo z velikimi količinami industrijskih odpadkov.
• Kombinirano - je rezultat združevanja dveh prejšnjih vrst.
• Notranja drenaža - običajno se uporablja za odstranjevanje taline iz streh in drugih arhitekturnih elementov.

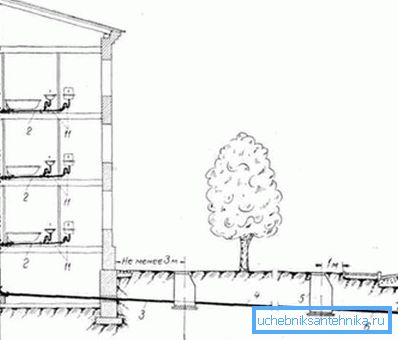

Pri načrtovanju kanalizacijskega sistema je potrebno izračunati svojo zmogljivost (ponavadi je skladna z obsegom oskrbe z vodo). V tem primeru je smiselno upoštevati predpise v vaši regiji glede obsega odvajanja odplak.

Za notranjo kanalizacijsko omrežje bodo ustrezna naslednja pravila:

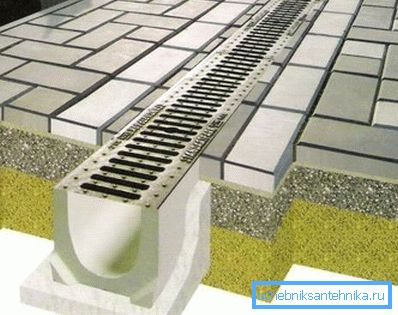

• Odpadne vode se izvajajo s pomočjo gravitacije z zaprtimi cevovodi. Prevoz tekočin v odprtih pladnjih je dovoljen le, če nimajo neprijetnega vonja in ne vsebujejo hlapnih snovi.
• Priporočljivo je postaviti drenažne cevovode v ravno črto s konstantnim nagibom. Priključite napeljavo na dvižni vod z uporabo poševnega kanalizacijskega čepa ali križanj.

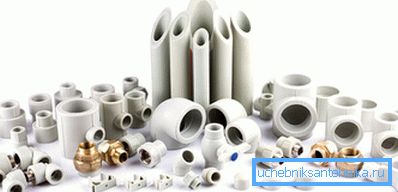

• Življenjska doba cevovodov, ki se uporabljajo za ureditev odplak, naj bi bila 25 let ali več. Danes je treba dati prednost proizvodom iz tehnoloških polimerov (PVC, polipropilen, polietilen).

Tehnična priporočila

Vodna omrežja

Kot lahko vidite, po analizi prejšnjega poglavja obstaja veliko zahtev za ureditev notranjih komunikacij. Poleg tega je treba vsako vozlišče načrtovati in postaviti v skladu z določenimi standardi.

Zato bomo v tem delu članka podali posebna priporočila, ki jih boste lahko uporabili pri polaganju vodovodne in sanitarne opreme:

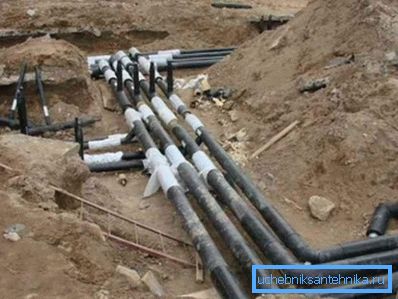

• Za večino stanovanjskih zgradb in industrijskih prostorov je v projekt vključen en sam priključek cevovoda. Dva ali več vhodov je treba zagotoviti le za stanovanjske objekte, zasnovane za 400 ali več stanovanj, kopališč in številnih industrijskih objektov.
• Vsi cevovodi so sestavljeni iz delov, katerih minimalna življenjska doba je 50 let pri temperaturi 20 ⁰C in 25 let pri temperaturi 75 ° C ⁰C.

Bodite pozorni! Življenjska doba se izračuna za tlak, ki ga zagotavljajo značilnosti delovanja posameznega modela cevi.

• Nastavitev oskrbe z vodo v sistem in njegov izbor poteka s pomočjo ventilov. Zasnova teh delov mora omogočati gladko spremembo tlaka in zanesljivo zaustavitev pretoka vode v zaprtem stanju.

• Na mestih, kjer je ločena vroča in hladna voda, je priporočljivo namestiti mešalne mize na vstopno točko. V nekaterih primerih je dovoljena uporaba dveh ločenih žerjavov, vendar bo ta oblika manj primerna.

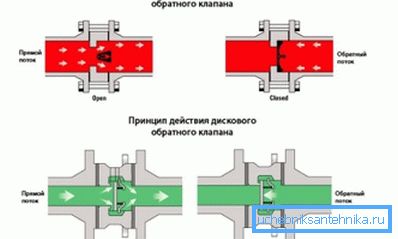

Tudi v sistemih za oskrbo s toplo vodo je nujno, da namestite varnostne ventile.

Ti deli so običajno nameščeni:

• Pred skupinskimi mešalniki.
• Pred grelniki vode.
• Po merjenju tople vode.

Vsa zgornja priporočila veljajo za sisteme s centraliziranim sistemom in za sisteme z avtonomno oskrbo z vodo.

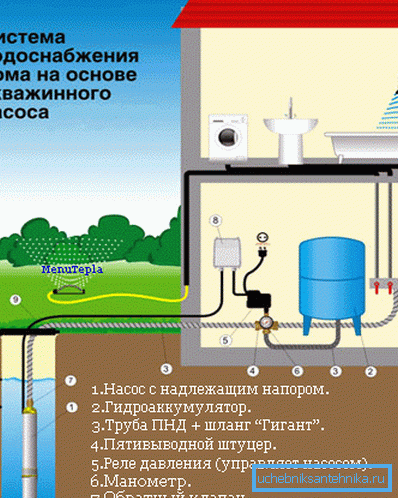

Kljub temu, če se vnos vode izvaja iz vrtine ali vdolbine, je treba namestiti črpalno enoto:

• Glavni element zasnove je črpalka, ki dvigne vodo iz globin.
• Delovanje te naprave regulira avtomatski sistem, ki vklopi ali izklopi črpalko, odvisno od tlaka v ceveh ali rezervoarju.
• Da bi prihranili energijo in izenačili pritisk na zgornjih nadstropjih stavbe, je običajno nameščena ekspanzijska posoda, ki služi kot rezervoar za vodo.

V nekaterih primerih (v primeru nestabilnega delovanja centralnega vodovoda) je črpališče mogoče namestiti kot rezervni sistem.

Odvodni sistem

V neločljivi kombinaciji z oskrbo z vodo potrebujete opremo in odplake.

Praviloma so postavljene drenažne cevi:

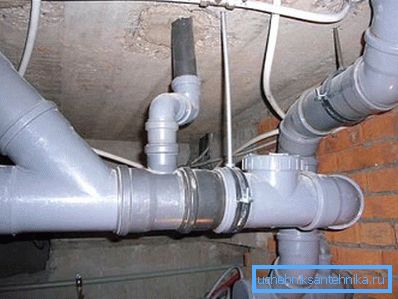

• V hodnikih, gospodarskih poslopjih, delavnicah, na podstrešjih in kletnih prostorih - odprta.
• V stanovanjskih prostorih, ki ležijo pod lažnimi ploščami, so podložne plošče, v posebnih kanalih ali z vgradnjo v podporne strukture - skrite.

Istočasno med namestitvijo upoštevajte naslednja priporočila:

• Pri skritih odplakah iz polimernih cevi je treba upoštevati mehansko odpornost delov in jih ne izpostavljati deformacijam in destruktivnim obremenitvam.

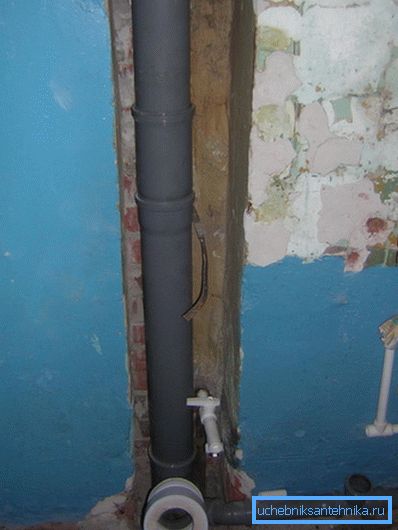

• Vertikalni odseki cevovoda (dvigala) so postavljeni v posebne niše, brez mehanskih vplivov. Sprednji del niše je treba zapreti z odstranljivo ploščo, ki omogoča dostop do dvižne naprave za pregled in popravilo.
• Luknje v stropih, skozi katere potekajo cevi, morajo biti zatesnjene s cementno malto. Za boljše tesnjenje je cev sam zavit v material za zaščito pred valjanjem.

• Zgornji del dvižnega voda je prikazan na strehi v obliki prezračevalnega kanala. Optimalna dvižna višina prezračevalne cevi za neoperirane ploščate in pokončne strehe je približno 20 cm.
• Pri zakopanih polagalnih cevovodih je treba zagotoviti namestitev kontrolnih odprtin. Območje odprtine ne sme biti večje od 0,1 m².
• Razdalja med revizijami je odvisna od vrste strukture. V stanovanjskih stavbah je običajno nameščena ena revizija v času od 15 (premer cevi do 50 mm) do 20 (premer 150 mm ali več) metrov.

Zaključek

Poleg zgoraj navedenih informacij SNiP na notranjih vodovodnih in kanalizacijskih omrežjih vsebuje tudi informacije o različnih podrobnostih o konstrukciji in niansah delovanja teh sistemov. Zato pred začetkom dela priporočamo, da ne pazljivo gledate videoposnetka v tem članku, temveč tudi temeljito preučite celotne različice vseh zgoraj navedenih regulativnih dokumentov.

Le s spoštovanjem zahtev, določenih v njih, lahko zagotovimo stabilno delovanje načrtovanih komunikacij.
