Obroči iz vrtin: lastnosti, specifikacije, namestitev

Samogradnja vodnjaka je lažje in bolj prikladna za izdelavo armiranih betonskih obročev. Seveda so ti obročki drugačni in želimo povedati, katere izdelke je bolje izbrati, kako znižati obroče v vdolbino in kako jih popraviti v stolpcu.

Armirani betonski obroči

Namen

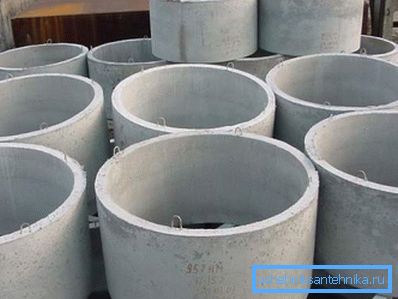

Armirani betonski obroči za gradnjo vrtin so izdelki iz armiranega betona težkih stopenj valjaste oblike z notranjim vakuumom. Če rečemo preprosto, je obroč podoben krajšemu delu cevi, katerega dolžina je približno enaka premeru.

Dobro obroč je namenjen za konstrukcijo ohišja gredi:

• kanalizacija,
• odvodnjavanje
• gledanje,
• ali vodovodne dobro,

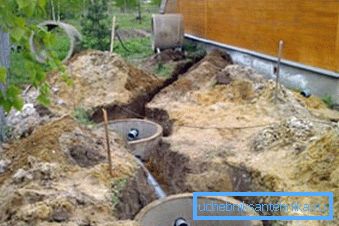

• kot tudi za gradnjo greznic,
• razni zbiralci
• in druge podzemne cisterne.

Z drugimi besedami, RC obroči se uporabljajo za konstrukcijo montažnih betonskih konstrukcij, najpogosteje pa so navpični stebri, sestavljeni iz izdelkov, ki stojijo eden na drugega, pritrjeni skupaj z nosilci, malto ali lastno težo.

Najpogosteje podobni izdelki se uporabljajo za gradnjo naslednjih struktur:

• Vrelci za pridobivanje pitne vode. Tukaj potrebujemo najbolj kakovostne izdelke tako v moči kot zanesljivosti ter v sestavi, saj bodo v stiku z živilskim proizvodom;
• Kanalizacijski vodnjaki. Za gradnjo teh konstrukcij so dovoljeni proizvodi nižje kakovosti, saj je globina takšnih rezervoarjev majhna in ni stika s pitno vodo;
• Nevihta in inšpekcijskih drenažnih vodnjakov. Enako kot pri kanalizaciji;
• Greznice. Obstaja vedno večja zahteva za trdnost in zanesljivost spojev, saj v tej posodi obstajajo nečistoče, katerih prodor presega meje gradnje;
• Nevihte kanalizacijo in drenažni sistem. Za te strukture veljajo visoke zahteve po odpornosti na vodo in trajnosti.

Bodite pozorni! Torej lahko rečemo, da so armirani betonski obroči uporabljeni za gradnjo različnih hidravličnih konstrukcij in za krepitev vertikalnih gredi vijačnih gredi.

Značilnosti

Betonski izdelki za gradnjo vrtin imajo široko paleto značilnosti. Med njimi so tudi višina izdelka, notranji premer, masa, prostornina in debelina sten.

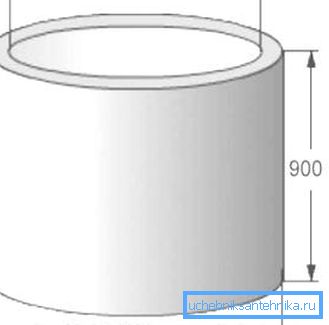

Prvi dve značilnosti sta označeni na oznaki obroča. Sestavljen je iz črke KS in dveh številk. "COP" pomeni "stenski obroč", številke pa označujejo notranji premer (prvi po vrstnem redu) in višino dela (druga številka). Na primer, izdelek z oznako KC 10-9 ima notranji premer 10 decimetrov in višino 9 centimetrov.

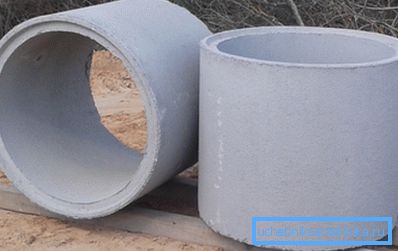

Velikost betonskega blaga je lahko zelo različna: višina je od 1 do 12 dm, notranji premer - od 7 do 25 dm. Za gradnjo akumulacijskih vodnjakov so najpogosteje uporabljeni izdelki označeni s COP 10-9, saj imajo optimalno širino, 90 cm višine pa imajo maso od 550 do 630 kg, kar je tudi povsem sprejemljivo.

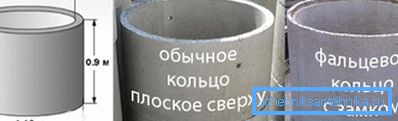

Debelina stene se lahko spreminja od 8 do 10 cm, poleg tega so lahko konci obroča ploščati ali imajo ključavnico v obliki prirobnice. Ključavnice vam omogočajo, da naredite bolj trpežne strukture in preprečite vodoravno premikanje kolone med tresenjem tal.

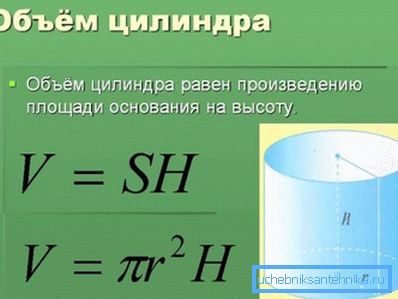

Prostornino proizvoda lahko enostavno določimo s formulo:

V = S * h, kjer je V volumen, S je površina dna cilindra, h je višina valja.

V oznaki je navedena višina, ampak kako določiti območje baze? Osnovno:

S = R2, kje? = 3,14, R =? D, D je premer, ki je označen v oznaki.

Tako dobimo: V = 0,785 * D2 * h, poleg tega je D prva oznaka v oznaki, h je druga številka v oznaki dela.

Na primer, izračunamo, koliko litrov je v obroču KS 10-9:

V = 0,785 * 1 * 0,9 = 0,7065 cu. m = 700 l.

V nekaterih izdelkih je lahko višina 89 cm, glasnost pa nekoliko nižja.

Isti izračun se lahko uporabi za izračun prostornine vode v vodnem sprejemnem delu cevi, vendar namesto višine obroča nadomeščate višino vodnega stebra, ki jo je mogoče zlahka določiti tako, da se vrv vrne z obremenitvijo v vdolbinico in meri dolžino mokrega dela.

Montaža struktur

Zdaj vam želimo povedati, kako delati s betonskimi obroči med gradnjo vrtine. Kot že omenjeno, za ta namen uporabljajo sorto z oznako COP 10-9.

Prisotnost ključavnice ni potrebna, mnogi inštalaterji se nagibajo k ravnim koncem, saj kakovost ključavnic pogosto ni enaka, zato so izdelki postali neenakomerni, poleg tega pa je cena dela z gubami približno 500 rubljev večja. Nazadnje, skeptiki trdijo, da sila tresanja tal ne bo mogla imeti zaklep ali drugega pritrdila, saj lahko doseže več ton na kvadratni meter površine strukture.

Če nameravate zgraditi vodnjak s svojimi rokami, boste našli navodila za montažo armiranega betona, ki je koristna:

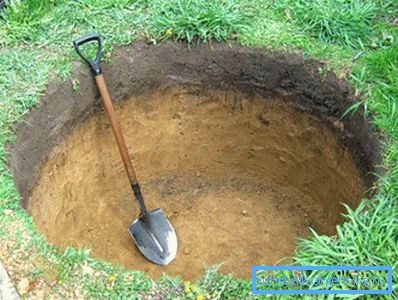

1. Jama je izkopana v tleh za prvi obroč, ki je globoko en in pol. Premer jam - 1,3 - 1,5 m;

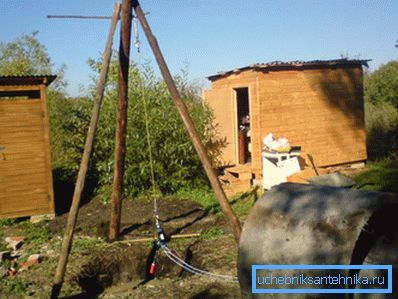

1. Stojalo z dvižnim dvigalom ali vitlom je nameščeno nad jamo, na koncu kabla, ki vsebuje škrbine s štirimi kavlji;

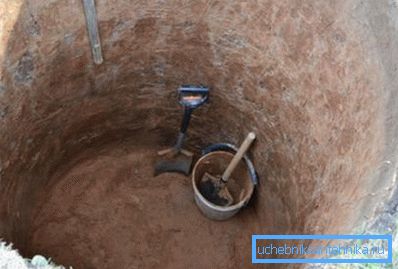

1. Pred spuščanjem obročev v vdolbino, dno jame je izravnano in tampirano;

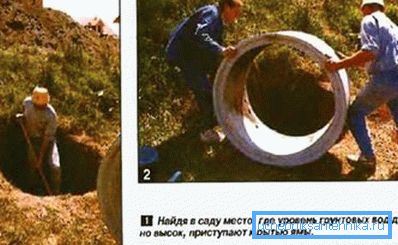

1. Betonsko blago na bočni površini z ostanki ali drugim vzvodom in valjane na mesto, kot je kolo;

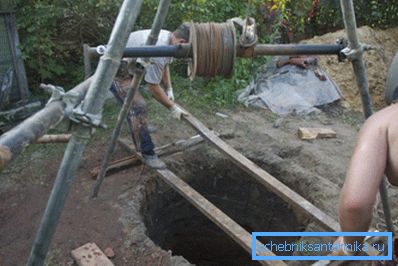

2. Usta jame so prekrita z lesenim ščitom trajnih plošč, na katerih je izdelek zvit in na koncu;

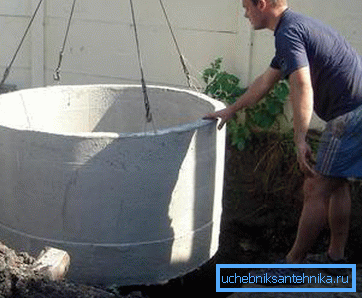

1. Montažne konzole za kravato za kladivo, vstavljene na konca obroča, in začnejo dvigniti betonske izdelke nad jamo;

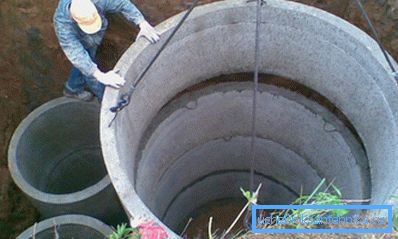

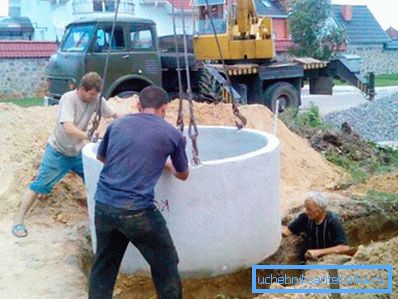

1. Ko je obroč obešen na kablu, se ščit odstrani iz ust jame in se izdelek spusti, hkrati pa prilagaja svojo pot, tako da pritisne na stransko površino in jo zategne;

1. Ko je obroč v načrtovalnem položaju, se montažna ušesa zložijo navznoter in konec prevleče raztopina peska, vode in cementa. Na splošno je veliko razprav o tem, kako zamuditi obroč vdolbine, nudimo najbolj preprosto in okolju prijazno možnost;

1. Po tem je jama ponovno pokrita s ščitom, naslednji izdelek se valja na njo, dvigne na palice, ščit se odstrani in doda na prejšnji del. Natančnost naprave se ročno nastavi ali ročice;

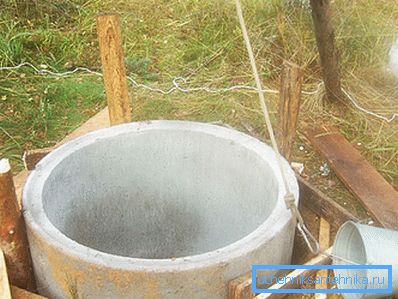

1. Nato izkopljamo tla pod kolono, in ko pade pod površino zemlje, se proces ponovi;

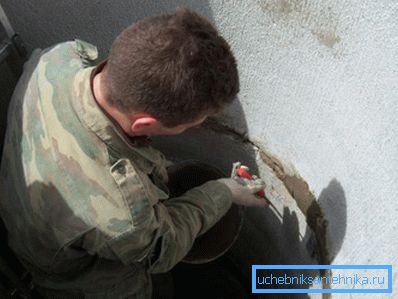

1. Po montaži celotnega stebra so spoji prevlečeni s cementno malto, pomešano s tekočim steklom.

Bodite pozorni! Pridobiti betonske izdelke samo od uveljavljenih proizvajalcev z dobrim dolgoročnim ugledom, saj bo življenje vdolbine in stanje vode v njej odvisno od njihove kakovosti.

Zaključek

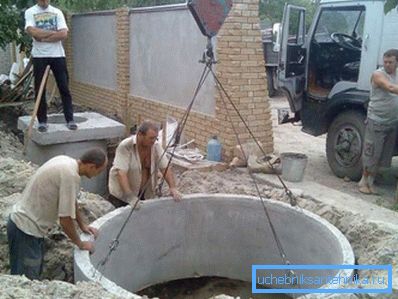

Armirani betonski obroči - najprimernejši in varnejši material za samogradnjo vodnjaka. Za njihovo namestitev je dovolj dva ali tri osebe in preprost dvigalni mehanizem, video v tem članku vam bo pomagal bolje razumeti tanko delo.
