Okno jaška: značilnosti naprave in glavne vrste

Vrata odprtin, čeprav niso zapletena in draga, še vedno opravljajo precej pomembno funkcijo. Zapirajo lumen vrtine, preprečujejo penetracijo padavin in ostankov v notranjost, hkrati pa zaščitijo ljudi in živali do padca v luknjo.

Seveda je treba izbrati žrela, odvisno od tega, katero nalogo bodo opravljali, in kakšne obremenitve nameravate izpostaviti. Ker sodobna industrija proizvaja te dele v širokem razponu, bo ta članek pomagal razumeti vse obilje razpoložljivih možnosti.

Namen in raznolikost

Inšpekcijski Well Design

Za najučinkovitejše delovanje vodovodnih, kanalizacijskih in drugih komunikacijskih sistemov je potreben dostop do podzemnih cevi in ​​žic. In da bi zagotovili ta dostop po celotnem traku, so nameščeni tako imenovani inšpekcijski vodnjaki - vertikalne gredi -, v katerih lahko ocenite stanje, prilagodite ali popravite komunikacijo.

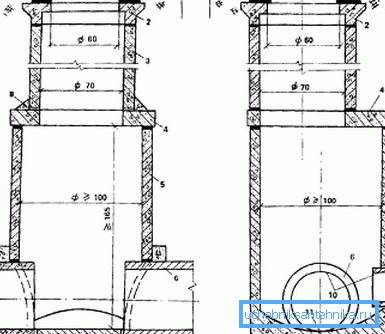

Tipično dobro sestavljajo naslednji elementi:

• Delovna soba. Nahaja se v spodnjem delu, vključuje cevi in ​​kable, kot tudi kamero, v kateri je lahko oseba prisotna med delom. Popolnoma opremljena delovna soba je opremljena samo s pregledovanjem vodnjakov glavnih avtocest, na majhnih omrežjih (na primer plitvih kanalizacijskih sistemih zasebne hiše), da bi prihranili denar, poskušajo storiti brez njih.
• Gred je vertikalna kanalska povezava ali delovna površina na površino. Z veliko globino (od 2 m in več) se lahko dokonča s stacionarno lestev.

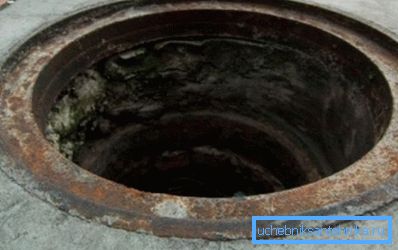

• Okno - omogoča dostop do notranjosti vrtine. V večini primerov je sestavljen iz dveh delov: stacionarnega vratu, trdno nameščenega v zgornjem delu gredi, in odstranljivega pokrova.
• V nekaterih vodnjakih ima vrat bolj kompleksno strukturo in je opremljen z dvema pokrovoma - zaščitnim in zapornim. Zaporna naprava ima relativno majhno maso, vendar ima visoko mehansko trdnost in je opremljena s prefinjeno ključavnico. Najpogosteje se na vdolbinah kabelskih omrežij namestijo jeklene ključavnice za preprečevanje kraje neželeznih kovin. (Glejte tudi članek Cover for the well: kako namestiti.)

Zahteve za jaške

Zanesljivost celotnega sistema je odvisna od zasnove pokrova odprtine.

Ta element je praviloma značilen:

• Visoka mehanska trdnost, ki lahko prenese intenzivne pešce in prometne obremenitve. Da bi se izognili prelomu, so ti deli izdelani iz litega železa, polimerov, armiranega betona itd.
• Pomembna masa, skoraj brez spontanega odpiranja.

Bodite pozorni! Modeli, za katere je značilna majhna teža, so nujno opremljeni s kompleksnimi vrtljivimi ključavnicami.

• Gladka teksturirana površina, ki zagotavlja pritrditev podplatov čevljev in pnevmatik z pokrovom lopute. Gladke lopute se skoraj nikoli ne izvajajo, z izjemo modelov, ki so zasnovani za izpiranje pod plastjo prevleke.
• Visoka stopnja tesnosti za zaščito vsebine vodnjaka pred vlago. Nekateri pokrovi imajo posebne odprtine za odpiranje, vendar je to dovoljeno samo, če so opremljene z vodo in kanalizacijskimi sistemi.
• Oblika pokrova je navadno ravna ali konveksna. Uporaba konkavnih delov je nerazumna, saj v tem primeru loputa postane mesto kopičenja deževnice, pozimi pa sneg in led.

Značilnosti mehanizma zaklepanja

V večini primerov zaklepni priključek pokrova z vratom ni težak. Njegova glavna naloga je preprečiti spontano odpiranje pod pritiskom noge ali kolesa in tudi pritrditi pokrov v vrat in ga preprečiti premikati.

Takšne spojine imajo praviloma dve vrsti:

• Delci iz litega železa in polimernega peska so izdelani z bočnimi štrlinami, ki se, ko so položeni, prilegajo v ustrezne žlebove na vratu.
• Plastični izdelki imajo lahko navojno povezavo in dodatno so opremljeni z zložljivimi ročaji.

Bodite pozorni! Podrobnosti iz armiranega betona imajo pogosto obliko močno okrnjenega stožca in funkcijo po principu vtiča brez pritrditve.

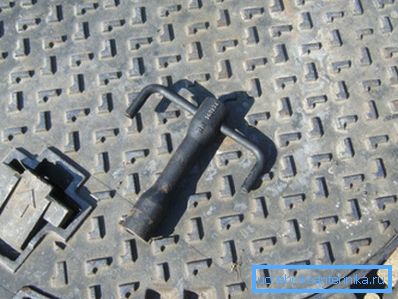

Vendar pa so lahko tudi lopute, ki so nameščene na vodnjaku s telefonskimi žicami ali električnimi kabli, opremljene z mehanizmom za zaklepanje:

• Najpogostejši ključavnice so zastave, pri katerih jekleni štrlini tvorijo kavelj med vratom in pokrovom.
• Manj pogosto uporabljena navojna povezava z vijakom, ki ima skrivnost.
• Najbolj zanesljiv pa je raztezni mehanizem, ki zaklene pokrov v vratu.

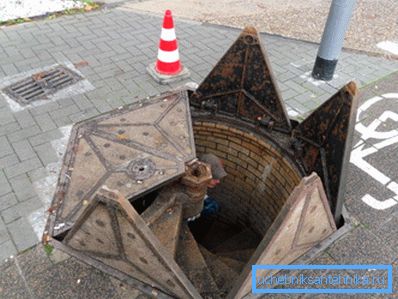

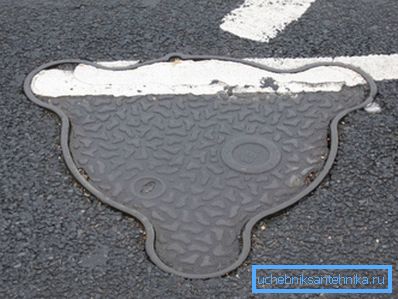

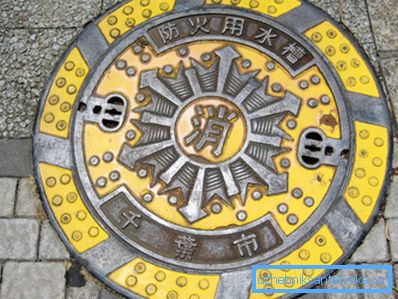

Druge oblike se lahko uporabljajo tudi v tujini, nekatere od njih pa si lahko ogledate tudi na fotografijah v našem članku.

Klasifikacija žarkov

Da bi vsakdo imel možnost izbrati loputo v skladu s potrebami določenega položaja, je bilo razvitih več možnosti za razvrščanje teh delov. Najbolj priljubljena je razvrstitev po razredih tovora.

V skladu s tem dokumentom so lopute razdeljene na:

• Lahka (polna in majhna) - se lahko uporablja na območjih za pešce, zelenih površinah in zasebnih gospodinjstvih.
• Mediji - se uporabljajo na parkiriščih in pločnikih.

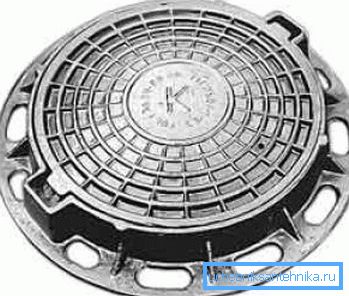

• Težki - so nameščeni na voznih pasovih srednje in visoke prometne jakosti.
• Težka prtljažnica - uporablja se na medkrajevnih avtocestah z velikim prometom.
• Super težka - nameščena v skladiščih, letališčih, pristaniščih itd.

Poleg tega so vstopnice za jaške razdeljene v več kategorij, odvisno od materiala izdelave. V tej razvrstitvi bomo namenili naslednje rubrike članka.

Gradnja litine

Specifikacija po GOST

Najpogostejši so danes livarne železa. GOST na surovih lončkih za lonce zagotavlja skladnost z naslednjimi zahtevami:

• Konstrukcije, ki so v skladu s tem standardom, morajo biti primerne za eno od štirih velikosti: lahka, težka, težka prtljažnik in popravilo. Masa proizvodov mora ustrezati njihovemu tipu.
• Vsaka kapica mora biti označena za predvideni namen. Glavni simboli označevanja so: B - sistemi oskrbe z vodo, K - kanalizacijska omrežja, D - požarni hidranti, D - sistemi za pretok deževnice.

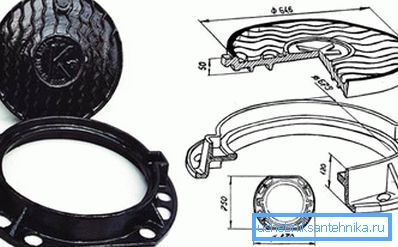

• Površina pokrova mora biti rebrast. Rebra je lahko valovita ali tangencialna (glej risbe in diagrame za izdelek).

• Vratci so izdelani z brizganjem iz litega železa znamke SČ15 in zgoraj. Za izdelavo prevlek uporabljene surovine niso bile nižje od SCh45.

Bodite pozorni! Če načrt predvideva opremo gumijastega tesnila, potem po GOST 3634 - 99 njena trdota ne sme biti manjša od 40 enot.

Prednosti in slabosti

Prednosti vrat iz litega železa so očitne:

• Material lahko prenese obremenitve do 75-80 ton.
• Ob upoštevanju proizvodne tehnologije je zagotovljena trajnost proizvoda.
• Temperaturne deformacije ogromnih kovinskih delov so minimalne.

Prisotni so tudi:

• Visoka cena
• Znatna teža in kot posledica - težave pri premikanju pokrova.
• Možnost izlivanja v stiku s kovino.
• In kar je najpomembneje, te žrelo sistematično ukradejo in prehajajo v talilnico.

Izdelki iz polimernih peska

Proizvodnja

Kot alternativa litoželeznim litim konstrukcijam se danes predlaga uporaba loput iz materiala iz polimernega peska.

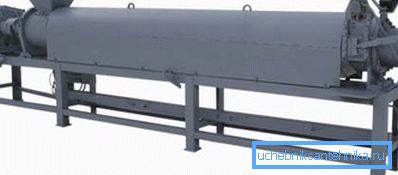

Ti izdelki so izdelani v skladu z naslednjo shemo:

• Polimerne surovine visoke trdnosti se segrejejo na temperature nad 300⁰ Z doseganjem največjega prometa.
• V staljen polimer vodi previdno presežen kremenov pesek, pa tudi barve in stabilizacijske dodatke.
• Glede na uporabljeni pigment je proizvod lahko zelen, rdeč, oranžen - na splošno je lahko na obeh straneh prevlečen tako neviden, in nasprotno, da pritegne pozornost.
• Dobljeno zmes mešamo do homogene mase.
• Kovinska ojačitev je položena v posebnih oblikah. Debelina armaturnih palic v veliki meri določa moč izdelka.

Bodite pozorni! Prisotnost ojačitve olajša iskanje lopov, skritih pod snegom in ledom. Če želite najti luknjo na ledeni cesti, je dovolj, da uporabite najpreprostejši detektor kovin.

• Zmes polimernega peska se vlije v ojačan kalup, po katerem se del posreduje v stiskalnico z nadaljnjim sušenjem.
• Končni izdelek se odstrani in obdeluje obdelavo - izravnava robov, odstranjevanje britja itd.

V odvisnosti od debeline polimera in premera armaturnega droga so lopute s polimerno peskom razdeljene na več kategorij:

• Lahka - tehta ne več kot 45 kg, lahko nosi obremenitve do 3 tone. Optimalna izbira za večino osebnih parcel in zasebne posesti.
• Srednji - imajo skoraj enako maso, vendar zaradi uporabe debelejše armature lahko prenesejo obremenitve do 6 ton. Lahko se prilega na ceste z nizkim prometom.
• Težki - tehtajo več kot pol centrale, "zadržijo" do 15 ton. So skoraj popolna zamenjava litega železa na cestah.

Prednosti in slabosti

Ta vrsta izdelka ima več prednosti:

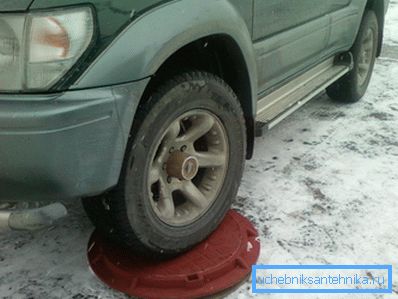

• Nosilnost je v zadostni meri primerna za uporabo v večini primerov.
• Zaradi sorazmerno majhne mase loput se enostavno montirajo z lastnimi rokami.
• Prefinjena zasnova lažje odpira in zapira loputo.
• Za razliko od kovinskih izdelkov se pokrov in vrat ne držita drug drugemu, tudi v trdi mrazi.

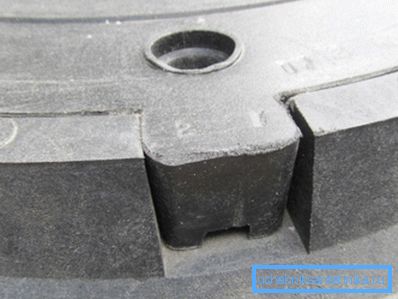

Bodite pozorni! Spoštovanje dimenzijske rešetke na stopnji stiskanja omogoča doseganje maksimalne tesnosti odprtine.

• Material (kompozitni polimerni pesek z aditivi) ni gnit in koroziran in se ne deformira tudi pri ostrih spremembah temperature.
• Luknja se izkaže za zelo odporno proti zmrzovanju, saj zmes ne izgubi trdnosti pri nižjih temperaturah.
• Stroški izdelkov so tudi nižji od stroškov litega železa. To je razloženo s preprostostjo tehnološkega procesa: proizvodnja ne potrebuje peči, sposobne taljenja kovin.

Vendar je glavni plus pomanjkanje interesa vsiljivcev. Za krajo takih izdelkov je brez pomena, saj vsebujejo minimalno količino kovine. In to je zelo težko izločiti iz polimernega monolita.

Kar zadeva minuse, potekajo tudi:

• Za ceste z izjemnimi obremenitvami je bolje izbrati litino. V vsakem primeru doslej še ni bila izvedena množična proizvodnja loput s polimerom z nosilnostjo več kot 50 ton.

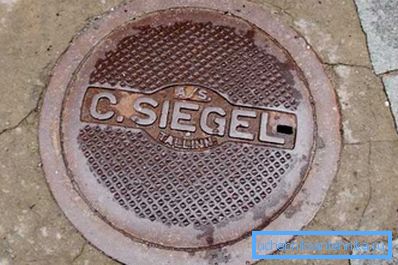

• Trpežnost napolnjenega polimera je prav tako slabša od kovine. Navodilo, priloženo večini teh izdelkov, zagotavlja 20-letno servisiranje. V resnici je to obdobje v resnici veliko večje, vendar še vedno po 40 letih je treba spremeniti vrata. Kar se tiče izdelkov iz litega železa, so danes na nekaterih mestih tisti, ki so bili še vedno oddani med "NEP", odlično služijo.

Druge sorte

Seveda seznam rabljenih delov ni omejen na te dve sorti.

Najbolj priljubljena so poleg litega železa in polimernega peska tudi ploščice iz plastičnih in armiranobetonskih plošč:

• Plastične konstrukcije so izdelane iz tehnopolimerov na osnovi PVC. Najpogostejša metoda je brizganje.
• Prednosti plastičnih konstrukcij pokrovov odprtin vključujejo nizko maso in relativno nizke stroške.
• Obenem bistvena elastičnost, pa tudi visoka krhkost pri nizkih temperaturah, omejuje uporabo teh izdelkov. Najpogosteje se uporabljajo na vrtovih, in so nameščeni tam, kjer praktično nihče ne hodi.

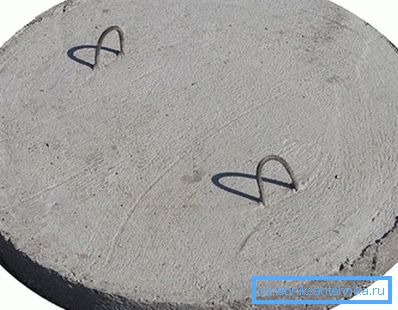

• Zelo pogosto se uporabljajo tudi armirano betonske konstrukcije z jekleno ojačitvijo. Imajo dobro varnostno stopnjo, saj se lahko namestijo na gradbiščih in drugih podobnih objektih.
• Za ekstrahiranje dela s vratu se uporablja jekleni nosilec, ki je privarjen na ojačitveno kletko v fazi proizvodnje.
• Ključne pomanjkljivosti betonskih izdelkov - neestetični videz in težave pri namestitvi flusha z vratom. V večini primerov se betonska "pluta" uporablja kot začasen ukrep, na primer za blokiranje luknje v vdolbini pri kraji redne litine železove lopute.

Zaključek

Na vašem spletnem mestu lahko uporabite jašek iz polimernih peščenih jaškov, skupaj s plastičnimi izdelki in izdelki iz litega železa. (Glej tudi članek Plastični pokrov za vdolbino: kako izbrati.) Pomembno je izbrati model, ki bo najbolje ustrezal nalogam, ki so mu dodeljene.

Toda izdelke iz armiranega betona je treba uporabljati le v fazi gradnje: ne izgledajo lepo in redno se boste pojavili nad štrlečim robom. Podrobnejši pregled opisanih podrobnosti si lahko ogledate v tem članku.
