Opremljamo primestno oskrbo z vodo iz vrtine

Zelo je mogoče opremiti sistem za oskrbo z vodo v državi s svojimi rokami iz vdolbine, če se seveda nahaja na vašem ozemlju in se ne vrti v klubsko hišo, sosedje pa jo tudi uporabljajo. Dejstvo je, da v cevi lahko postavite samo eno potopno črpalko.

In vsa njegova avtomatizacija je lahko samo na enem mestu, vodno-zložljivo enoto pa je treba namestiti šele po črpalni postaji. Ampak to je gospodinjstvo, ne tehnični problem, in nas zanimajo namestitvena dela, o katerih bomo razpravljali spodaj, poleg tega pa vam bomo prikazali videoposnetek v tem članku.

Vodovod v hiši

No

Opomba Treba je opozoriti, da obstajata dve vrsti izvrtin - artesian in pesek. Druga možnost (manjša je), lahko sami vrtate, ne da bi koga prosili za dovoljenje in ne zbirali nobenih informacij. Ampak artezijske plasti spadajo v državo, tako da bi vrtali takšne vodnjake, boste potrebovali paket dokumentov in plačano dovoljenje za pridobivanje vode.

• Na splošno je treba pri vrtanju vdolbina izdati tehnični potni list, v katerem je njegova hitrost pretoka, vendar na žalost ni vse opravljeno tako, kot zahteva zakon, zato boste morda morali sami določiti ta parameter. Potrebno je, da veste, kakšno moč lahko uporabite črpalko, natančneje, koliko kopalnic lahko dobro vzdržuje hkrati.
• Če želite to narediti, boste morali označiti raven ogledala (ne uporabljajte ga vsaj za en dan) in črpalke iz črpalke izčrpajte z uporabo enake črpalke, ki jo boste uporabljali, in nato ugotovite, kako dolgo bo napolnjena do oznake - ta stopnja se imenuje statična. Zdaj morate razdeliti količino črpane vode ob času polnjenja in dobili boste pretok - V_{črpana voda}/ t_polnjenje= pretoka vrtine, ki jo lahko pretvorite v litre na minuto, na uro ali m³/ min, m³/ uro
• Zdaj potrebujete črpalko, ki jo vzamete obremenitev (m³/ uro), parametre enote pa lahko vidite tudi v tehničnem potnem listu (navodilo za uporabo) ali na primeru. Med namestitvijo, ko spustite črpalko v vdolbino, ga takoj ne odpravite - najprej ga zaženite in počakajte, dokler se nivo vode ne stabilizira, to pomeni, da bo črpanje enaka polnitvi. To bo statični nivo, s katerim je treba izmeriti potopno raven črpalke (vsaj 30 cm od ogledala).

Poraba vode za eno uro v različnih kopalnicah

Vrvi in ​​pitholi

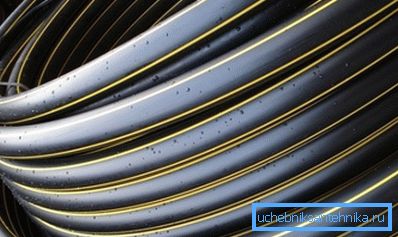

V vsakem primeru boste morali izkopati jarke, ki vodijo iz vrtine v hišo, vzdolž katerega se bo postavil električni kabel za povezavo potopne črpalke in 32-milimetrske cevi za vodo - zdaj se uporablja HDPE - polietilen z nizko gostoto.

Globina rova ​​bo neposredno odvisna od podnebja v vaši regiji, jo je treba izkopati 50 cm globlje od točke zamrznitve tal, zato je lahko na nekaterih mestih več kot en in pol. Dno je treba napolniti z blazinico za pesek z višino najmanj 2 cm - to vam omogoča enakomerno porazdelitev celotne obremenitve na cev, ko je posuta z zemljo.

Če je vaša hiša na traku, potem je povsem mogoče, da je njena podplat tudi pod zamrznjeno točko, potem pa ne boste morali preteči pod trakom, temveč prek njega.

Če želite to narediti, morate udariti beton, ki ima najverjetnejši okvir za ojačitev, zato tukaj ne smete uporabiti vrtalnika ali dleto kot šobo za perforator, temveč vrtanje in dleto (če naletite na to, potem ga mletite).

Da bi imeli priložnost prosto delovati v jarku z perforatorjem, od zunaj in znotraj stavbe, so izkopani iztrebki - velikost je odvisna od vaših dimenzij.

Za udobje preventivnega vzdrževanja vdolbinice je dobro - lahko ga položimo iz opečnih ali betonskih širokih obročev in zaprite zgornji pokrov. Kasneje, če je potrebno, je vodnjak izoliran. Tudi Namesto konkretnega kationa se uporablja navojni adapter, ki ga bomo opisali spodaj.

Adapter

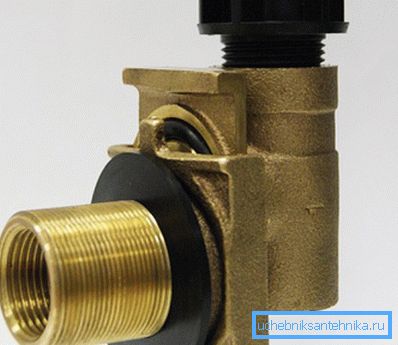

V primerih, ko ni možnosti ali preprosto želje po namestitvi betonskega kozona, s katerim lahko vzdržujete vodnjak, se priključite na cev preko adapterja, katerega cena bo veliko nižja od namestitve betonskega vodnjaka. Takšna naprava je zelo enostavno nameščena pod nivojem zamrzovanja tal, o kateri vam bomo zdaj povedali.

Ko je vgradnja dobro nameščena, je ohišje višje, kot je potrebno, zato je presežni del odrezan z mlinčkom, pri čemer se kos nad tlemi zapira s konico. Po tem se v cevi, pod zamrznjeno točko tla, z diamantnim mlinom ali jeklarskim mlinom izvede luknja za namestitev tega adapterja.

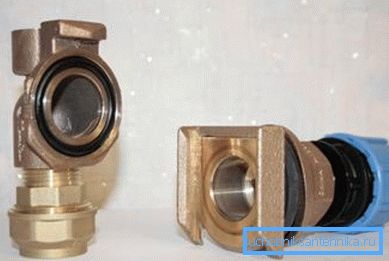

Ko smo naredili luknjo, odklopimo adapter na dva dela - le zapustita enega od drugih v utorih, kot je prikazano na vrhu fotografije. Del, ki ima šobo z zunanjim navojem (jasno je, da je na njem pritrjena matico) je potrebna za montažo na cev.

Precej enostavno ga je pritrditi na cev - samo cev morate od znotraj z cevjo do luknje in jo pritrditi z zunanje strani z matrico, vendar je to le redko mogoče le, če je konica pod tlemi. Če je dolga razdalja do luknje, se ta del spusti s pomočjo palice (adapter je sestavljen in palica je privit na drugi del) ali žico.

Začnemo z montažo - na črpalki zaustavimo povratni ventil in izmerimo kos plastične cevi od ventila do adapterja, tako da je globina potopitve v vodo vsaj 30 cm pod statično stopnjo (ta koncept je bil razložen zgoraj).

Sedaj lahko nadaljujemo v glavni in zadnji fazi črpalke - za to ne bomo mogli storiti brez palice, ki je privit na notranjost adapterja - ta del je jasno viden na fotografiji, ki prikazuje, kako je adapter odklopljen - nekaj podobnega črni skledi na vrhu.

Torej, zdaj morate najprej potopiti črpalko v cev, jo držati s prilagodljivo polietilensko cevjo in nato s pomočjo palice nadaljevati potapljanje - takoj na njej natisnite oznako, da boste vedeli, ali je notranjost adapterja dosegla zunanji del (oznaka na palici je zunanji del cevi). Najverjetneje ne boste mogli priti v utore prvič, vendar to ni razlog za frustracije, naredite še nekaj poskusov in zagotovo boste dobili.

Opomba Kot pomožno palico lahko uporabite isto PND cev s stiskalnim vijakom - pritrdite pritrditev na pritrdilno točko (črno skledo) in jo nato pritrdite. Samo HDPE je treba tesno pritrditi in vijak pritrditi na adapter do konca, da ga je po namestitvi lažje odstraniti.

Kabel, ki je pritrjen na črpalko za pritrditev, je privit na vrh glave, tako da črpalka leži na njej in ne na adapterju ali električnem kablu. Električni kabel se lahko pritrdi na sponke na vrhu, vendar ga lahko preprosto spustite v jarku, mimo teh terminalov - še vedno ga morate povečati, saj to ne bo dovolj za stavbo.

Oskrba z vodo v hiši

Vijak na vijačnik pritrdimo s cevmi za stiskanje polietilena in pritrdimo cev HDPE na drugi konec, ki ga razporedimo vzdolž jarka vse do hiše, samo rezervirajte vhod.

Do takrat bi morali imeti jarke s peskovim blazinom in luknjo pod ali v osnovnem traku, pa tudi jamo v prostoru. Keson v hiši je ponavadi opečen in nato ometen, včasih pa se za ta namen uporabijo betonski obročki ali celo široki plastični cevki.

Predstavljamo torej pogojno situacijo, da smo že v poletno sobo opremili polietilensko cev in električni kabel, ki je bil opremljen v prostoru (prezgodaj je zapolniti jarko - to se opravi šele po testih). Zdaj nas zanima nadaljnja shema oskrbe z vodo na dacha iz vodnjaka in takoj po HDPE cevi namestimo glavni ventil (ogrevalni kabel se ne šteje, neobvezen), po katerem se grobo filtrira.

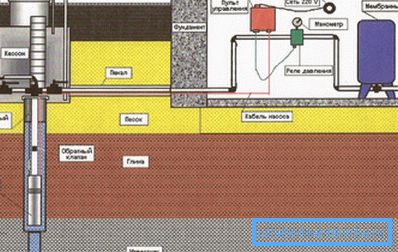

Zgornja slika kaže, da je v skladu s shemo še blok povezan s tlačnim stikalom in suhim senzorjem, čeprav je avtor tega članka prišel do zaključka, da je bolje kupiti senzor in rele posebej - to podaljša njihovo življenjsko dobo. V vsakem primeru lahko samo ena naprava ne uspe in ne celotna enota.

Kabel iz črpalke in kabla, ki gredo v vtičnico z 220V napajalnikom, so priključeni na relejne sponke, vendar senzor za suho teče ne morete namestiti, vendar pa služi za samodejno izklop črpalke, če ne črpata vode, to je, da se suši .

Membranski rezervoar je lahko vgrajen kjerkoli, to je pred rele ali po njej, ni pomembno, saj v vsakem primeru nastane tlak v samem rezervoarju in v delu cevi od povratnega ventila do ventila za porazdelitev vode. Čim večji je ta rezervo, manj pogosto se sproži in zaustavi črpalka, saj se bo tlak rezerve povečal, vendar ta zmogljivost ne sme biti večja od 100 litrov.

Poleg tega je način zagona in ustavitve črpalke odvisen od nastavitev na tlačnem stikalu. V tovarniški izvedbi se zagon sproži pri tlaku 2 atmosferi in ustavi pri 3 atmosferah. Vendar lahko to območje razširite tako, da nastavite začetek na 1,5 atmosfere in ustavite na 5 atmosfere. S povečanjem vrzeli zmanjšate število zagonov in ustavitev motorja, kar poveča njegovo življenjsko dobo.

Zaključek

Po zaključni montaži je potrebno preskusiti sistem za oskrbo z vodo na dachi in če vse dobro deluje in kjer koli ne pušča, morate zapolniti jarko in zalepiti vstopno točko na temelj s cementno malto ali lepilom za ploščice, tako da vlage v tleh ne pridejo v prostor. Cev je najprej prekrita s peskom, da ga pokrije s 5-8 cm, nato jo prelijemo z vodo, da se pesek skrči in odlije s tlemi.
