Oskrba z vodo iz dobro - veliko možnosti, izberite glede na

Izvajanje katere koli sheme oskrbe z vodo zahteva veliko izkušenj in strokovnosti - od izbiranja mesta vrtanja do polaganja cevovodov v hiši. Ne pozabite, da se bo elektronski sistem upravljanja in nadzora vmešaval v zadevo, kar bistveno otežuje programe in njihovo izvajanje.

V nujnih primerih bo treba zagotoviti vse vrste zaščitnih mehanizmov, tukaj pa ni izkušenj, še manj pa je treba storiti.

Zahteva strokovni pristop

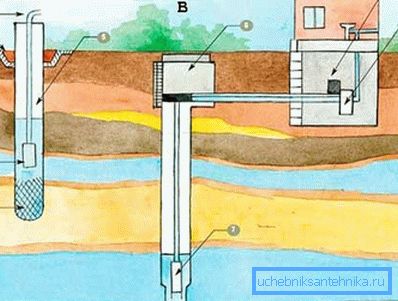

Splošna shema oskrbe z vodo ni močno odvisna od vrste dobro uporabljene - "na pesku" (levo - A) ali "na apnencu" (desno - B) - in je prikazana na sliki "A":

• 1 - mrežni filter za vodnjak neposredno na dnu ohišja, to ne oprošča potrebe po namestitvi celotnega sistema specializiranih filtrov v hiši;
• 2 - potopna črpalka;
• 3 - zapiranje gline s slepo površino - ščiti tako iz taline kot deževnice in iz vode, izločene iz vodnjaka kot posledica prve, glavne in posledične preventivne črpalke;
• 4 - tako imenovani cevovodni gander kot posebna značilnost zgornjega odtočka "vdolbinice";
• 5 - ohišje;
• 6 - kationska komora, ki je že značilnost globoke "vrtine na apnencu" za izenačitev tlaka;
• 7 - črpalka, če je vrelišče artesian visok tlak, potem se črpalka lahko zanemarja, vendar ponavadi le prvič, ko se uporablja vrtina;
• 8 - sistem avtomatskega krmiljenja z relejem za zaščito pred preobremenitvijo;
• 9 - hidroakumulator - nepogrešljiv del katerega koli sistema za oskrbo z vodo iz vrtine.

Prezračevalna odprtina

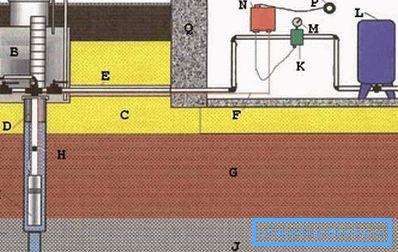

Slika "B" kaže zelo podobno, vendar hkrati popolnejšo shemo oskrbe z vodo do posamezne hiše - tukaj se uporablja prezračevalni izhod iz kesona..

Opozarjamo, da ta shema s cevovodi zunaj hiše neposredno iz kationa uporablja bistveno pomembno odvajanje vode:

• A - prezračevanje kationske komore;
• B - keson;
• C - pesek;
• D - varnostni kabel vsake opreme spuščen v vrtino, je nemogoče pozabiti na to;
• E - zaščitni primer glavnega cevovoda do hiše;
• F - električni kabel za krmiljenje črpalke;

• G - glinasto plast;
• H - kontrolni ventil;
• I - črpalka, opazimo, da je filter v tej shemi potegnjen, dovoljeno je, če je bila vdolbina dobro na začetku;
• J je plast apnenca;
• K - tlačno stikalo je obvezen zaščitni mehanizem, ki se lahko poveže z odvodnim kanalom izven hiše, v primeru povečanja tlaka v sili;
• L - membranski rezervoar, običajno za domače pogoje, ima dovolj rezervoarja za 60-70 litrov;
• M - manometer;
• N - nadzorna plošča;
• P - normalno, standardno domače napajanje v 220 V in 50 Hz.

Circuit diagram

Napajanje glavnih komponent sistema je sledeče:

• A - kotel ali katero koli drugo električno napravo za ogrevanje vode iz vrtine;
• B - rezervoar za vodo 40-50 litrov, čeprav je njegova zmogljivost stvar vsakogarskih želja;
• C - zaščitni rele proti padcem tlaka v obeh smereh, ko se tlak strmo ali močno zmanjša in znatno poveča;

• D - filter - ponavadi se v sistem vstavi več filtrov, pogosto specializiranih (za železo, za trdo vodo);
• E - del vezja neposredno v vodnjaku;
• F - ogrevana voda;
• G - izhod hladne vode.

Realizacije - en cilj, načini za doseganje drugačnih

Razmislimo o več shemah za izvajanje oskrbe z vodo iz domačega vrta, ki se razlikujejo po uporabi zelo uporabne posebne opreme. Svetujemo vam, da pozorne na te nianse.

Zaščita pred izgubo vode

Takšna zaščita je ena najnujnejših nalog zagotavljanja vode v deželi..

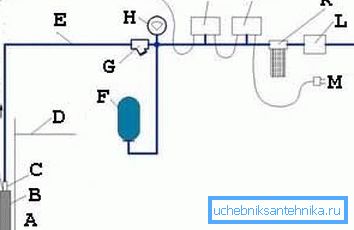

Način, kako ga izvajati v naslednjem diagramu:

• A - dobro, upoštevajte, shema ni odvisna od vrste popolne - nepopolne, na pesek - apnenca, iz prostega pretoka - iz tlačne postelje;
• B - potopna črpalka;
• C - nepovratni ventil - opazite zelo pomembno žico, ki potuje do releja, zagotavlja takojšnjo zaščito v odsotnosti vode, tudi brez analize tlaka in prisotnosti vode v ceveh na vrhu;
• D - nivo tal;
• E - cevovod;
• F - hidroakumulator;

• G - grobi filter, imenovan tudi blatnik - zelo muhast element v sistemu, ki ga je pogosto treba odstraniti za vzdrževanje;
• H - manometer;
• I - stikalo tlaka;
• J - suh tečaj - to je značilnost tega izvajanja;
• K - drugi filter z zamenljivimi kartušami;

• L - reduktor tlaka;
• M - standardno napajanje 220/50;
• N - nato potrošniki v obliki sanitarij in pralnih strojev; Eden od najpomembnejših takih potrošnikov je plinski kotel, ki ga lahko priključimo na naslednji način:

• A - ogrevanje;
• B - oskrba z vodo;
• C - dobava plina;
• D - povratni vodni kanal;
• E - povratni kanal ogrevalnega sistema;
• F - ameriška tipska matica;
• G-krogelni ventil;
• H je filter, običajno je naprava za grobo čiščenje zadostna;
• I - puščice kažejo smer trenutnega medija, številke - priporočeni premeri cevovodov.

Zagrevanje in hidroizolacija

Ko gre za delo z vodnjakom, v nobenem primeru ne smemo pozabiti na nizke temperature in visoko verjetnost zamrzovanja vode v ceveh. Zato je potreba po hidroizolaciji in izolaciji (na sliki "B" se obe nalogi rešita s posodo - E).

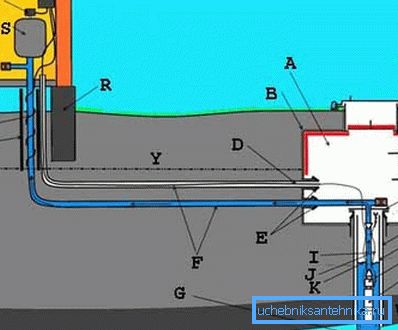

Shema, ki postavlja problem segrevanja v ospredje, je lahko:

• A - kesonova komora;
• B - hidroizolacija;

Dober nasvet! Pri izdelavi hidroizolacije vam svetujemo, da sledite "zlatem" pravilu - vsebovati bi moralo več plasti. Na spodnjem nivoju je na primer izolirni omet, nato prezračevani sloj, potem pa polietilen na letvi. Pazite, da polietilen pokrijete v enem kosu. Če to ni mogoče, povežite robove sosednjih plošč z vodotesnim trakom na obeh straneh.

• C - izolacija, ponavadi v obliki pene, odporne proti vlagi;
• D - električni kabel v zaščitnem ohišju;
• E-tesnila mora biti sistem zelo tesen;
• F - cevovodi;
• G - dobro odprtino je odprto za vodo;
• H - tesnilni pokrovček;
• I - notranja cev za vodo;
• J - varnostni kabel;
• K - raven vode v vrtini;

• L - ohišje kovinskega ohišja;
• M - ta ohišje je tudi iz kovine, vendar se pogosto uporablja tudi plastika;
• N - kontrolni ventil;
• O - potopna črpalka;

Dober nasvet! Potopne črpalke so dobre pri izvedbi prve črpalke vdolbinice. V prihodnje priporočamo, da razmislite o možnosti namestitve močnejše površinske črpalke. Njegova zmogljivost je veliko višja in vzdrževanje je veliko bolj priročno. Ena pomanjkljivost je cena, ki je bistveno višja od cene potopnih črpalk.

• P - izolacija;
• Q - električni sistem ogrevanja - tukaj se uporablja celovita zaščita proti zmrzovanju;
• R - temelj stavbe;
• S - hidravlični akumulator;
• T-tlačno stikalo;
• V - elektronska nadzorna plošča;
• U-vod iztok na napravo - potrošniki vode v hiši;

• W - glinasto plast;
• X je apnenec;
• Y - raven zamrzovanja tal - to raven je treba določiti v postopku analize in izbire točke vrtanja vdolbine;
• Z - prezračeno podzemlje, in še ena prednost ustvarjanja te vrste temeljev.

Pazite na potrošnike v hiši

No, zdaj, zaradi česar se je vse razburkalo - potrošniki vode, izvlečene iz vrtine.

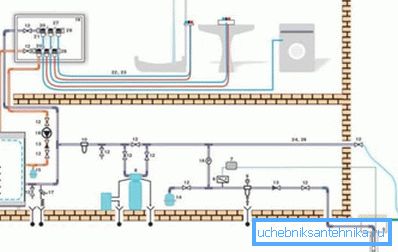

To shemo priporočamo kot glavno pri vzpostavljanju oskrbe z vodo iz vodnjaka:

• 1, 2, 3, 4, 5 - zunanji elementi: črpalka, sklopka, kabel, zavarovanje, vodnjaka;
• 6 - tlačno stikalo;
• 7 - elektronska nadzorna plošča;
• 8 - mehčalec vode;
• 9 - filter, priporočamo, da se posvetite napravam s povratno pijačo;
• 10 - še en filter, fino čiščenje z zamenljivimi kartušami;
• 11 - kotel;
• 12 - vodna pipe;
• 13 - kontrolni ventil;

• 14 - hidravlični akumulator, izdelan za tlak 10 barov s prostornino 50 litrov;
• 15 - hidroakumulator, vendar že 25 litrov pri istem tlaku;
• 16 - manometer s pipo;
• 17 - varnostni sistem kotla;
• 18 - notranja črpalka;
• 19 - razdelilni omari;
• 20 - zbiralec;
• 21 - povezava;
• 22 - cev, v dani shemi 16 na 2;
• 23 - valovita zaščitna prevleka;
• 24 - bakreno cev s premerom 22 mm;
• 25 - tudi bakreno cev, premer pa 18 mm;
• 26 - toplotna izolacija;
• 27 - oklepaji;
• 28 - pokrov kolektorja.

Posebno se ukvarjam

Pri organizaciji oskrbe z vodo je potrebno še posebej skrbno opraviti celotno delo na vodnjaku, kar bo določilo uspeh vsega v prihodnosti.

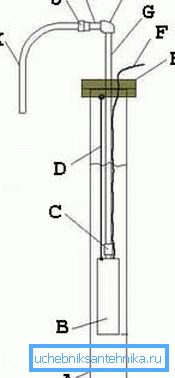

Postavitev naprav pod tlemi bo preprosta:

• A - dobro, ohišje;
• B - črpalka;
• C - kontrolni ventil;
• D - kabel za zavarovanje;
• E-glava;

• F - električni kabel za krmilni sistem;
• G - nizkotlačni cevovod;
• H je priključni kot nizkega tlaka;
• I - plinovod;
• J - matica - ameriška;
• K - šel na cevovod od kovinske plastike do potrošnikov.

Prisotnost kationske komore ni potrebna pri opremljanju vdolbine, vendar je komora zelo zaželena, če voda prihaja iz dna pod tlakom.

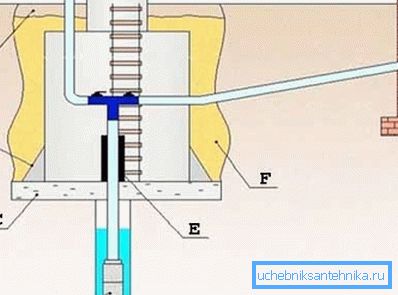

Svetujemo vam, da izvedete kationsko komoro s prezračevanjem in razkladanjem izrednih drenažnih voda iz hiše:

• A - polnjenje zemlje, poleg tega vam svetujemo, da naredite močan grad gline, da zaščitite odmrznjeno in padavinsko vodo, pa tudi vode, ki nastanejo po črpanju vodnjaka;
• B - povojni kabli;
• C - betonska plošča;

• D - črpalka;
• E - hidroizolacija;
• F - posipanje pesek-betona komore, priporočeno razmerje peska in cementa je 5 do 1.

Sklepi

Vprašanje o tem, kako vodo v državi iz vodnjaka ima več kot eno rešitev, vendar pogosto le eden od njih ustreza vašim specifičnim pogojem delovanja.

Treba bo upoštevati številne odtenke, ki jih je treba upoštevati pri zasnovi hiše kot celote.

• Zato je treba, prvič, v navodilu vključiti podroben načrt zagotavljanja vode hiši v fazi načrtovanja primestnega območja.
• In drugič, zelo težko se bo spopadati z izkušeno integrirano ekipo graditeljev, da bo vse delo opravilo na ključ.

Vendar vas bo to prepričalo in dodaten videoposnetek v tem članku, ki ga priporočamo, da si ogledate več kot enkrat.
