Oskrba z vodo iz vrtin: sheme in materiali

Ali je težko postaviti vodovodni sistem iz vodnjaka z lastnimi rokami? V tem članku se seznanimo z metodami organizacije vnosa hladne vode v zasebno hišo, opremo, ki se uporablja za ta namen, in uporabljenimi materiali.

Vrelci in vodnjaki

Začeti odpravljati zmedo v terminologiji.

Voda se pogosto razume kot dve popolnoma drugačni stvari:

• Dobro vodo, ki omogoča uporabo za domače (in včasih pitje) potrebe podtalnice.

Pojasniti: v vrtni družbi ali stanovanjskem naselju voda iz vodnjaka, ki se uporablja za pitje, zahteva obvezno filtracijo in vrelišče. Razlog - zunanji stranišči in greznice, katerih odtoki gredo v tla.

• Vodo dobro, v katerem izliv iz vodovodnega v hišo ali skupino stavb.

Upoštevali bomo obe možnosti.

Voda dobro

Regulativne zahteve

Vsebujejo jih SNiP 2.04.02-84, ki določa pravila za vgradnjo zunanjih vodovodnih omrežij.

Izberi iz besedila glavnih elementov dokumenta.

1. Zaporni ventili v odsekih glavnega vodovoda se nahajajo v vrtinah. Jasno je, da govorimo o podzemnem polaganju; vendar je v skladu s klavzulo 8.42 dejansko obvezno: cevi za hladno vodo je treba položiti pol metra pod stopnjo zmrzovanja.

1. Pri prečkanju cevovoda pod železnico na obeh straneh prehoda so predvideni vodnjaki z zapiralnimi ventili.
2. Zasnovano za ventile in prostore za oskrbo z vodo je treba zgraditi z naslednjimi najmanjšimi razdaljami:

• Pregledovalne vdolbinice morajo imeti premer 1 meter, se dvigajo nad okoliško tleh najmanj 0,2 m, opremljeni z vodoodporno slepo površino in gradom gline.

• Razdalja med vodovodnimi vodnjaki po SNiP 2.04.02-84 med prevozom klorne vode ne sme biti večja od 30 metrov. Toda za cevovode za pitno vodo je indirektno navedeno: v odstavku 8.10 je zapisano, da dolžina popravljalnega odseka pri polaganju v eni liniji ne sme biti večja od 3 km, pri polaganju v dveh vodih ali z možnostjo preklopa - ne več kot 5 km.

Vendar pa lahko zahteve za vgradnjo požarnih hidrantov vplivajo tudi na lokacijo vrtin. Zagotoviti morajo oskrbo z vodo, da ugasnejo katero koli stavbo na območju, ki ga vzdržuje tekoča voda.

Naprava

Za namestitev vodnjaka ni strogih zahtev, razen prisotnosti odtočnega dna in višine vsaj enega in pol metra.

Vendar pa zdrav razum daje še nekaj točk:

• Na področju prometa pešcev ali avtomobilov mora biti pokrov dovolj močan, da lahko nosi tovor brez uničenja.

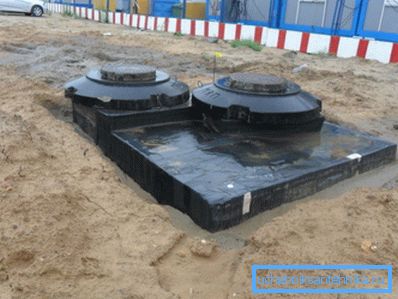

• Stene vodnjaka morajo zagotavljati ustrezno nosilnost. Očitno ne bi smeli pokrivati ​​polietilenskih vodnjakov za vodovodne instalacije z betonskimi ploščami.

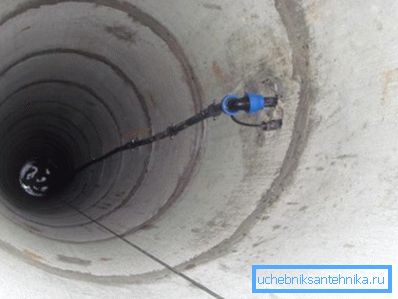

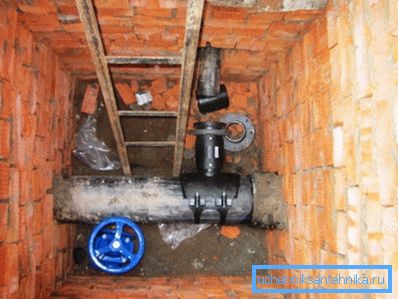

Najenostavnejša rešitev - obroči COP in peči z loputo PPL; Vendar pa je pri nameščanju vrtine na predhodno zgrajen sistem za oskrbo z vodo postavljanje obročev precej problematično. V tem primeru se stene vlivajo z betonom v leseno oplato z ojačitvijo z mrežo ali palico; bolj redko so položeni iz rdeče trdne opeke na betonsko ploščo okoli oboda.

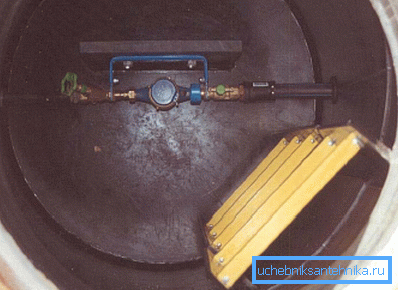

Kakšna oprema mora biti v vrtini?

Zahtevani minimum je:

1. Ventilski element - vratni ventil, vijačni ventil ali najbolj smiselno, krogelni ventil.
2. Sump (grobi filter).
3. Vodomer.

Poleg tega bi bilo dobro namestiti:

1. Drugi dotik po pultu. Dovolil bo, da ga odstranite, ne da bi izgubili vso količino vode v sistemu oskrbe z vodo.
2. Kontrolni ventil za merjenje tlaka. Pomagal vam bo pri določanju kraja, kjer imate težave s križem, z močnim padcem tlaka.

Vstop v stene hiše je običajno položen s polietilensko cevjo pod mejo zamrzovanja. Njegov premer je določen z največjim pretokom vode:

Izbira polietilena je zaradi svoje elastičnosti pri nizkih temperaturah: tudi če voda v cevi zamrzne, se ne bo poškodovala in po tem, ko se odtaljevanje vrne v prvotno velikost. Poleg tega vhod ni treba postaviti strogo v ravni liniji: ovinek je povsem sprejemljiv.

Oskrba z vodo iz dacha

Sistem za oskrbo z vodo iz vrtine na dachi se lahko gradi v skladu z dvema shemama - s hidravličnim akumulatorjem in kumulativno zmogljivostjo.

Prednost prve sheme je, da ga ni treba namestiti na višino (podstrešje, varjeni nosilec ali naravno višino) velikega volumna. Toda uporaba skladiščne zmogljivosti vam omogoča brez stacionarne črpalke: rezervoar lahko enkrat tedensko pokličete s cevjo.

Obrat s hidroakumulatorjem

Vključuje:

1. Potopna črpalka.
2. Takoj po vgradnji je kontrolni ventil, ki preprečuje izlivanje vode iz vodovodnih cevi po ustavitvi črpalke.
3. Prenos vode v hišo.
4. Hidrokumulator, nameščen v prostoru, je kovinski vsebnik, ki ga gumijasta membrana deli v oddelke za vodo in zrak. Tekočine so skoraj nespremenljive; zračna blazina vam omogoča ustvarjanje prekomernega tlaka, potrebnega za delovanje sanitarnih naprav. Poleg tega hidravlični akumulator vsebuje oskrbo z vodo, kar omogoča, da črpalka večinoma ostane v prostem teku.
5. Tlačni senzor s stikalom, ki vklopi in izklopi črpalko, ko so doseženi pragovi tlaka.
6. Senzor za suho teče črpalko, ko je vdolbina prazna.

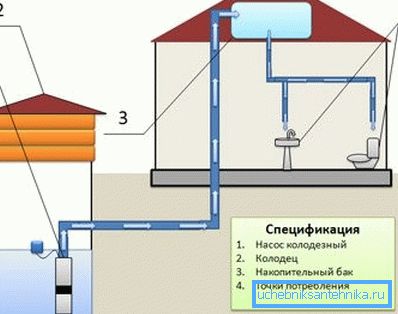

Shema s kumulativno zmogljivostjo

Kot je bilo že omenjeno, je v tem primeru lahko pripomoček vodovodnega sistema iz vdolbine precej poenostavljen, pri čemer ni treba napolniti cisterne, temveč redno cev. Notranji dovod vode v hišo in cevi za namakanje območja so povezani z izstopom iz rezervoarja.

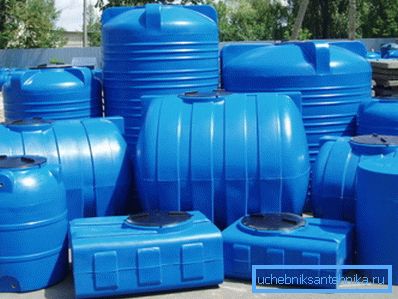

Uporabno: polietilenski rezervoarji za vodo so že opremljeni z odtočno cevjo velikosti 15 ali 20 mm.

Ali je mogoče avtomatizirati polnjenje rezervoarja v primeru, da je opremljena s stacionarno polnilno cevjo?

Seveda. Dovolj je, da postavite polnilno cev v vrat in postavite dvosmerna senzorja s plavajočimi plavuti znotraj rezervoarja. Če velikost vratu ne omogoča pritrditve na notranjo steno, vam bo enostavno pomagalo: pritrditi senzorje na jekleno cev s podnožjem stativa in ga postaviti na dno rezervoarja.

O črpalkah

Oba opisana shema pomenita uporabo črpalke.

Kako izbrati to napravo?

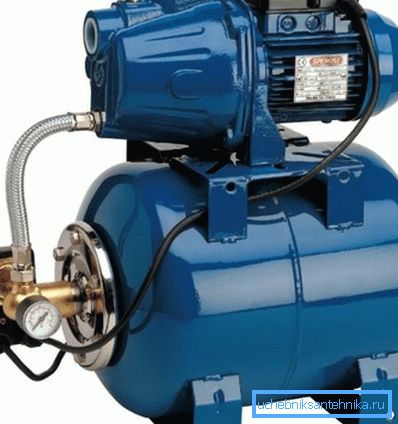

• Namesto sklopa potopne črpalke in hidravličnega akumulatorja se lahko črpalka, namenjena za površinsko vgradnjo, uporablja z majhno razdaljo do vodnega ogledala (ne več kot 7-8 metrov). Cena teh naprav se začne s približno 4 tisoč rubljev. Edina pomanjkljivost rešitve je opazna raven hrupa pri delu.

• Za čisto vodo (količina nečistoč ne presega 30 g / m3), z veliko globino vdolbine bo primerna vrtinčna črpalka z enim rotorjem. Ponaša se z visokim pritiskom in zmogljivostjo zaradi najmanjše razdalje med ročico in ušesom.

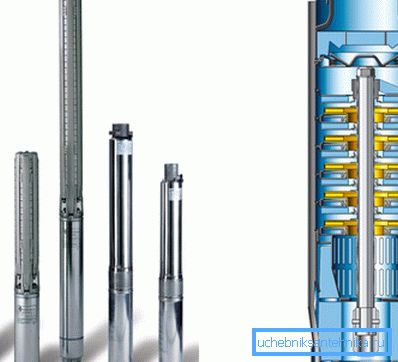

• Če voda vsebuje veliko peska in drugih suspenzij, je bolje dobiti večstopenjsko centrifugalno črpalko. Povečana razdalja med centrifugalnim rolerjem in ohišjem se kompenzira z zaporednim delovanjem več stopenj, ki jih sestavljata rotor in difuzor: vsaka od njih povečuje glavo za določeno količino.

Upoštevajte: črpalke z vibracijami (diafragme) kljub nizkim cenam niso primerne za naše namene. Membrane v njih zahtevajo pogosto zamenjavo. Še huje, vibriranje povzroči pospešeno izsuševanje vodnjaka z zmanjšanjem pretoka vode.

Zaključek

Upamo, da bomo lahko odgovorili na večino vprašanj, ki so se nabrali v bralcu. Če karkoli v gradivu ostane nejasno - morda bo video v tem članku pomagal rešiti ta problem. Uspehi!
