Plastična kanalizacijska vodnjaka: načrtovanje in namestitev

Betonski in plastični vijaki za kanalizacijo se uporabljajo za zagotovitev dostopa do cevovodov za preverjanje, preprečevanje in popravilo. Izbira ene ali druge možnosti pri oblikovanju kanalizacijskega sistema je odvisna od posebnosti delovanja, finančnih možnosti in številnih drugih dejavnikov.

V nadaljevanju natančno razmislimo o izdelkih iz plastičnih mas in pozorno upoštevamo tudi lastnosti njihove namestitve.

Namen vrtin

Kot smo že omenili, je glavna funkcija vsakega odvodnih kanalov dostop do cevovoda brez izkopavanja.

Hkrati se glede na lokacijo tega dela razlikujeta naslednje skupine:

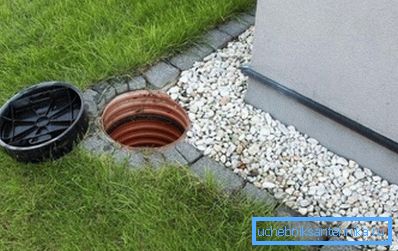

• Inšpekcijski pregledi so isti pregledi. V določenem intervalu so nameščeni na ravnih odsekih cevovoda. Glavna funkcija odprtin je omogočiti spremljanje stanja cevi in, če je potrebno, določiti lokacijo blokade. Stopnja montaže kontrolnih točk za avtoceste s premerom do 110 mm je 20 metrov, do 150 mm - 35-40 metrov.
• Zavrtite. Kot pove že ime, so nameščene na območjih, kjer se kanalizacijska cev obrne. Brez njih je nemogoče, saj se na ovinkih zmanjša hitrost pretoka in povečuje nevarnost prometnega zastoja.
• Nodal. Zagotovite presek več avtocest. Najpogosteje se uporabljajo v industriji, saj so v zasebni gradnji take situacije redke.
• Delta. Uporablja se za načrtovanje povezave dveh cevi, ki so postavljeni na različne višine.

Bodite pozorni! Če želite shraniti, morate opremiti večfunkcijske sisteme, ki na primer združujejo prelomnico s krajem revizije. V tem primeru bodo skupni stroški sistema nekoliko nižji.

V skladu z regulativnimi dokumenti morajo biti takšne strukture nameščene:

• Na odsekih na vrsti.
• Pri priključitvi več cevi ali na mestu priključitve cevi z glavnim.
• Namesto spreminjanja premera ali naklona cevi.

Kot lahko vidite, je obseg uporabe teh delov precej obsežen. Spodaj bomo poskušali razumeti vse nianse svoje zasnove.

Izdelki iz plastike

Materiali

Kot smo že omenili, so lahko vodnjaki za kanalizacijo iz armiranega betona in plastike. Hkrati so bili najbolj priljubljeni polimerni izdelki v zadnjem času.

Takšne konstrukcije so vstopile na sodoben trg pred približno 20 leti. Do zdaj so nadomestili beton v približno 40% evropskih kanalizacijskih omrežij. Ta številka je bistveno nižja (upajmo, za zdaj), vendar se postopoma povečuje delež plastičnih inšpekcijskih gredi.

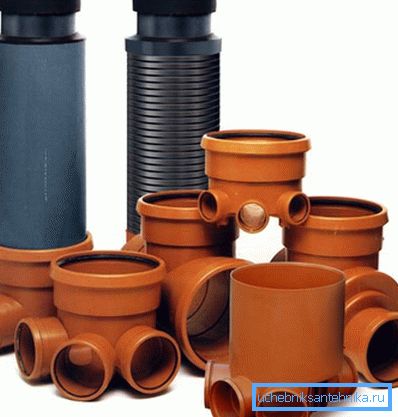

Za izdelavo teh delov lahko uporabimo naslednje sintetične materiale:

• Polivinil klorid. Odlikuje se v visoki obstojnosti, vendar pri močnem znižanju temperature postane krhka.
• Polietilen. Je elastičen, a slabo prenaša dolgotrajne statične obremenitve, izgubi vzdržljivost pri zavojih.
• Polipropilen. Ima visoke operativne strukture, vendar visoka cena deluje kot omejevalni dejavnik pri distribuciji teh izdelkov.

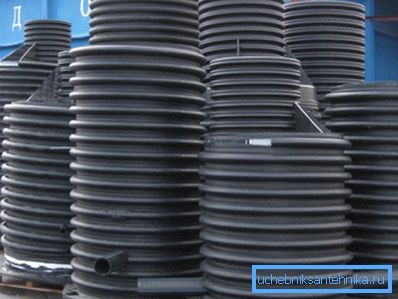

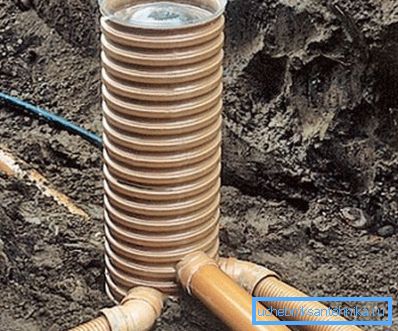

Tudi v relativno kratkem času so postali popularni sistemi, ki temeljijo na kombiniranih materialih in napravah, v katerih cevi s premerom delujejo kot nosilni elementi. Primer je kanalizacijski plastični vijaki iz cevi KORSIS, katerih valovite lupine zagotavljajo odlično nosilnost.

Značilnosti oblikovanja

Tipična vrtina je sestavljena iz le nekaj delov:

• Vrat, ki je nameščen na površini zemlje. Običajno je vrat opremljen s pritrdilnimi elementi za pritrditev lopute. (Glej tudi članek Vsebuje plastični pokrov za vodnjak.)
• Moj, ki povezuje vrat z dnom, delovni del.
• Pladenj, v katerem se povezuje cevi.

Kar se tiče shem načrtovanja, jih je tudi nekaj.

Najpogostejši strukturni elementi vključujejo naslednje:

• Teleskopska cev, ki se giblje prosto glede na gred. Uporaba teleskopa s sedlom za pritrditev lopute vam omogoča, da vdolbino dobro pritrdite na želeno globino in olajšate pozicioniranje delov.
• Stožčasti del povezuje pladenj z gredjo ali vratom. Uporaba koničnih adapterjev omogoča montažo velikih pladnjev v standardne velikosti.
• Telo vodnjaka je lahko trdno (potem se cev uporablja za izdelavo) ali sestavljeno. Montažne konstrukcije so izdelane iz obročev, ki med fazo namestitve hermetično povezujejo med seboj.

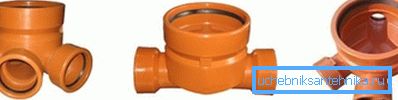

• Dno pladnja je pogosto v kombinaciji s kinetom - posebnim cepilnikom za več cevi. Kineto je treba izbrati glede na konfiguracijo kanalizacijskega omrežja, tako da nimamo brezplačnih povezav.

Prednosti izdelka

Zgoraj opisani modeli imajo številne prednosti, ki jim omogočajo postopno iztekanje konkretnih izdelkov podobnega namena s trga.

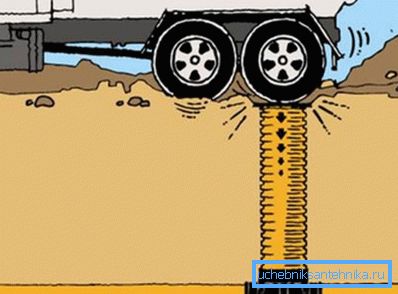

• Primer ima visoko mehansko moč.
• Stene cevi in ​​pladnje so odporne na kemično aktivne snovi.
• Zasnova vratu, gredi in kinete omogoča uresničitev skoraj tesnih povezav z minimalnimi stroški dela.
• Uporaba plastike kot glavnega materiala, pa tudi uporaba valovitih cevi za izdelavo nosilnih elementov, omogoča gradnjo struktur različnih oblik in velikosti.

• Sorazmerno majhna masa izdelkov močno olajša namestitev.

Tehnologija namestitve

Če ste se odločili za plastiko in kupili vrtino, katere dimenzije ustrezajo vašim nalogam, jo ​​lahko sami namestite.

Algoritem ukrepov v tem primeru je naslednji:

• Za začetek smo kopali jamo, katere globina je 30 cm višja od višine vodnjaka.

Nasvet! Izbrati moramo globino, tako da položeni cevovodi vstopajo v kinet brez višinske razlike. To je bolje storiti v fazi načrtovanja celotnega sistema.

• Dno jame je skrbno poravnan. Na izravnano površino nalijemo plast peska, pomešanega s gramozom. Debelina plasti po tampioniranju naj bo do 20 cm.
• Na betonsko blazino nalijte beton. Debelina estriha je od 50 do 100 mm.

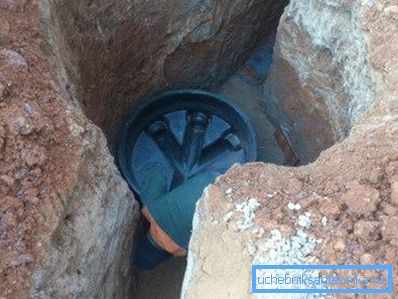

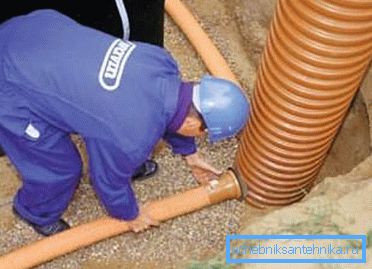

• Ko se beton posuši, dno vdolbine ali pladnja namestimo s kinet. Cevi pritrdimo na potisk in zagotavljamo tesnost vseh spojev z uporabo gumijastih sklopk.

• Če je treba, opravite obrezovanje vratu na želeno raven. Material je praviloma dobro rezan s konvencionalno žago.

Nasvet! Rezanje je treba izvesti v sredi liniji štrlečega rebra valovite cevi.

• Dno spojimo z navpičnim delom (teleskopska cev ali valovit vrat), ki tesnijo spoj s silikonom. Od zgoraj smo postavili platišče in pokrov lopute. (Glej tudi članek Plastičen pokrov: kako namestiti.)

Nato moramo zapolniti vrzel med stenami jame in samim vdolbinico. Navodilo priporoča, da polnilni sloj izvedete s slojem, peskom in gramozom z dodatkom gline.

Zaključek

Vodovodne cevi iz plastike so popolna zamenjava za tradicionalne betonske konstrukcije. Poleg tega v številnih parametrih (trpežnost, enostavnost vgradnje itd.) Resno presegajo sisteme iz armiranobetonskih obročev. Te izdelke lahko natančno preučite s pregledovanjem videoposnetka v tem članku.
