Potopne črpalke za vodnjake: prvi znanci

Kako deluje črpalna črpalka? Katere so značilnosti in kako izbrati potopno črpalko za vodnjak? Kaj morate posvetiti posebno pozornost pri namestitvi?

V članku bomo poskušali odgovoriti na ta in nekatera druga vprašanja.

Delovni pogoji

Kakšni so pogoji za črpalke v gospodinjstvih?

Razumevanje tega nam bo dalo jasnejšo predstavo, katere značilnosti so najpomembnejše pri ocenjevanju naprave.

• Voda črpalka črpalka ohladi motor.. Kakovost hlajenja med drugim vpliva na razdaljo med telesom naprave in stenami vdolbinice: premajhna razdalja je nezaželena. Še več: v tem primeru obstaja nevarnost, da bi izdelek padel ali spuščal.
• Črpalka je na določeni razdalji od dna vdolbine; medtem ko je večina časa vodni stolpec nad njim nekaj metrov. Na ta način se kompenzirajo neizogibne sezonske spremembe v nivoju podzemne vode.
• Storitev, da je blago, težko. Odstranjevanje izdelka z globine več deset metrov ni samo po sebi nepomembna naloga; deformacija prebavnega mesta lahko onemogoči.

Upoštevajte: če je vgradnja potopne črpalke v vrtino s svojimi rokami precej izvedljiva, potem pa jo lahko dvignite, ko se ohišje deformira, lahko zahteva tudi vgradnjo vrtalne opreme.

• Tlak, ki ga ustvari naša enota, ni omejen z razdaljo do površine. Potreben je presežek, ki ne bo le ustvaril dovolj tlaka za delovanje odtočnih rezervoarjev in mešalnikov, temveč tudi premostitev hidravlične odpornosti cevi.

Razvrstitev

Torej, kakšne so naprave, o katerih razpravljamo?

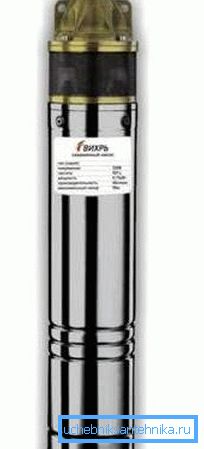

Vrtenje

Njegova zasnova je precej preprosta: rotor ustvari prekomerni tlak na razdalji od osi vrtenja; Nasprotno, se po osi pojavi redčenje, ki zagotavlja vnos vode iz vrtine. Zdi se, da je shema preprosta in napaka toleranca, tako da bo cena črpalke minimalna in življenjska doba bo odlična.

Vendar, kot vedno, je hudič v podrobnostih.

Ne pozabite, kakšen pritisk naj bi ustvarili to enoto. Na deset metrov, kajne? Za zagotovitev nadtlaka 7-9 kgf / cm2 na izhodu je treba razliko med roko in ohišjem izmeriti v milimetrih, sicer se bo voda preprosto vrtela okoli kroga.

Če vdor velikih delcev, ki lahko zagozdijo rotor, lahko preprečijo grobi filter na vstopu, potem pa kaj storiti z malimi brusilnimi sredstvi? Nosijo rezila in razbijejo trup; kot posledica tega so potrebni dragi popravki, kar ima za posledico popolno zamenjavo črpalnega dela.

Kapitan dokazi kažejo: vrtinčne črpalke se uporabljajo samo za vodnjake z izredno čisto vodo, ki ne vsebuje več kot 30 gramov nečistoč na kubični meter prostornine.

Vijak

Vijačne črpalke z izvrtino - ravno nasprotno od vrtinčenja v smislu previdnosti glede nečistoč. Obvladajo dviganje tekočin, ki vsebujejo do 50 odstotkov peska in drugih suspendiranih snovi. Kako je to doseženo?

V osrčju zasnove je arhimedski vijak (ali črv), strukturni element, ki ga je stara grška izumiteljica uporabljala za dviganje vode v antičnih časih. Vrtljivo, ustvarja dinamično gibljejo območja visokega tlaka.

Takšna naprava ustvarja več oblikovalskih funkcij.

• Zamenja se potreba po ločenem motorju in težavah s hidroizolacijo. Rotirajoči črv je rotor električnega motorja, telo pa je njegov stator.
• Učinkovitost naprav je samo 50-70 odstotkov, kar je veliko slabše od konkurenčnih rešitev. Del energije porabimo za neuporabno mešanje in segrevanje vode: lastna hidravlična odpornost črpalke je izredno visoka.
• Produktivnost je prav tako precej nižja od konkurenčnosti.
• Izhodna voda zahteva obvezno filtracijo. Vendar se naprave te vrste pogosteje uporabljajo za neprekinjeno delovanje v vodnjaka, vendar za čiščenje med siliranjem ali med predoperativno pripravo.
• Od reže med črvom in ohišjem (ti stiskanje) je odvisno od zmogljivosti črpalke. Tisti, ki so najtežji, so primernejši, večja je zmogljivost in pritisk na izhodu.

Vendar pa se vir statorja istočasno večkrat zmanjšuje zaradi naraščajoče stopnje mehanske obrabe.

• Če so rotorji narejeni tako trdo in odporno proti obrabi, kot je mogoče (praviloma se uporablja nerjavno jeklo), se elastični materiali, vključno z gumijastimi spojinami, pogosto uporabljajo za notranje lupine statorjev.

Membrana

Pocevnost naprav te vrste je izven konkurence. Razlog je v preprostosti njegovega načrtovanja: elastična membrana gori s solenoidom, na katerega se dovoli visokofrekvenčni napajalnik za krmilno vezje; krogelni ventili povzročajo premikanje vode v pravo smer, kar blokira njeno gibanje med povratnim gibom membrane.

Kljub cenovno ugodni ceni je mogoče priporočiti potencialnemu kupcu, da čim dlje vzdržuje membranske črpalke.

Kaj je razlog za to navodilo?

• Membranski vir je omejen, ne glede na njegovo kakovost in material, uporabljen za izdelavo. V procesu dela se deformira, kar na nek način povzroči uničenje. Dvig črpalke za vzdrževanje, kot se spomnimo, je dvomljiv užitek.
• Krogelni ventil, založen s peskom ali majhnim prodnikom, povzroči delovanje črpalke v prostem teku z zelo hitrim odpovedjo elektromagneta.

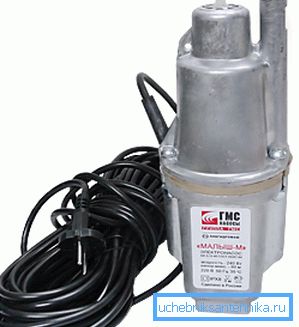

• Tlak in učinkovitost takega izdelka je pod nobenim kritikom. Tipični predstavnik tega razreda - domači Malysh - se je pred nekaj desetletji široko uporabljal v državnih vodnjakih in plitvih vrtinah; Zdaj so vse membranske naprave praktično nadomeščene z naslednjimi tipi črpalk - centrifugalno.

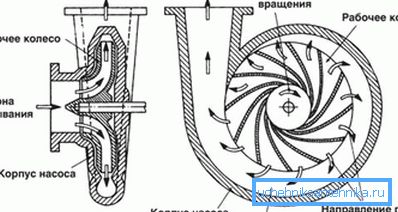

Centrifugalno

V tej shemi je večina naprav, ki se trenutno prodajajo. Strukturno, močno spominjajo na vrtinec; vendar je razkorak med ročico in ohišjem veliko večji, zaradi česar je zasnova manj občutljiva na nečistoče. Delci do 2 milimetrov in količina suspenzij do 150 gramov na kubični meter ne povzročajo težav.

Kako so zagotovljeni tlak in učinkovitost? Navsezadnje se zdi očitno, da bi morale glavne tehnične značilnosti potopnih črpalk za vodnjake in produktivnost - katastrofalno povečati s povečanim razmikom med roko in ohišjem, ali ne?

Problem je rešen preprosto in elegantno. Na gredi motorja je več stopenj zaporedno nameščenih, od katerih vsaka sestoji iz rotorja in difuzorja. Vsaka stopnja poveča tlak za 5 do 10 metrov; Posledično je lahko nadtlak na izstopu 20 ali več atmosfere.

Izbira

Torej, vrtina je vrtana, ohišje je nameščeno. V trgovini smo in kupili bomo napravo, ki nam bo v naslednjih nekaj letih nudila pitno vodo in namenjena gospodinjskim potrebam. Kaj iskati pri nakupu?

Tlak v glavi

Nominalni tlak ne sme biti manjši od potrebnega; Vendar pa je precejšen presežek tega tudi nezaželen: rezultat ne bo le pretirana poraba energije, ampak tudi morebitne težave s prilagodljivimi povezavami (niso zelo odporne na visoke delovne pritiske).

Kako izračunati potrebo?

1. Vzemite globino črpalke. Najmanjša razdalja od dna vdolbine je približno en meter; ob upoštevanju nihanj nivojev podtalnice priporočamo, da črpalko spustite približno 5-10 metrov od površine vode. Globina praznih in vodo napolnjenih delov debla se lahko izmeri s svinčeno vrvjo - dovolj je, da izmerite suh in mokri del vrvi.

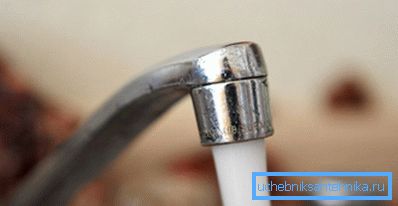

2. Dobljena vrednost se doda 30 metrov. Prekomerni tlak mora ustvariti pritisk, potreben za normalno delovanje mešalnikov in polnilnih ventilov v sistemu za oskrbo z vodo.
3. 10% se dodaja rezultatu za neodkrite izgube.

Torej, za črpalko, potopljeno v globino 40 metrov, je zaželena nominalna glava (40 + 30) * 1,1 = 77 metrov.

Upoštevajte: v praksi se rezultat zaokroži do deset metrov. V našem primeru je vredno kupiti napravo z nazivno močjo 80 m.

Uspešnost

V idealnem primeru bi moralo biti večje od najvišje potrebe po vodi v družini, vendar ne presega stopnje pretoka. Za družino 4 osebe se običajno vzame napravo s kapaciteto približno 50 litrov na minuto; potreba po zalivanju dvoriščnih ploskev se ta vrednost približno podvoji.

Kako določiti (celo približno) stopnjo pretoka?

1. Določite višino vodnega stebra nad črpalko. Merjenje, kot že vemo, ni težavno kot strgalo na vrvi.
2. Črpalko dobro izčrpamo.
3. Ugotovite, kako dolgo se bo voda povrnila. Za to opravimo redne meritve z majhnim intervalom.

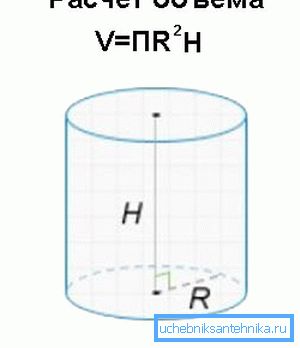

4. Delimo količino izčrpane in nato vstopimo v vdolbino za pretečeni čas. Kako izračunati volumen vodnega stolpca z znano višino? To je enako produktu te višine s kvadratom polmera ohišja in številko pi. Tako ima stebru višine 10 metrov in premerom 10 cm prostornino 10 x (0,05 ^ 2x3.1415) = 0,0785 m3 ali 78,5 litrov.

Premer

V večini primerov je 4 cm (približno 10 centimetrov); vendar pa obstajajo 3-palčni modeli v območju proizvajalcev.

Opomba: z enako učinkovitostjo je črpalka z manjšim premerom ponavadi dražja. Manjše so dimenzije motorja, težje je zagotoviti potreben navor.

Proizvajalec

Izdelki znanih proizvajalcev (Grundfos, Pedrolo, Wilo itd.) Praviloma trajajo dlje in ustvarijo veliko manj težav za lastnike. V primeru okvare opreme so podjetja razvila servisno mrežo.

Skupščina

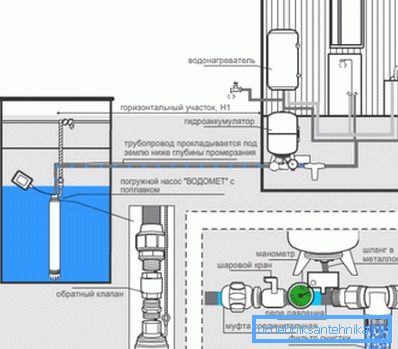

Dejanska namestitev potopne črpalke v vdolbini je videti takole:

1. Vdolbino črpamo, očistimo pesek in mulj. Seveda, če je mogoče.
2. Na izstopu iz črpalke je pritrjena plastična cev za transport vode. Poleg tega je naprava obešena na jeklenem kablu s protikorozijsko zaščito.
3. Nato se enota spusti v vrtino. Recall: razdalja do dna ne sme biti manjša od enega metra, sicer je verjetnost zajemanja mulja in peska velika.

1. Kabel je varno pritrjen na konico. Cev za vodo in kabel je nameščena v hiši.

Pozor: cev se položi pod nivo zamrzovanja tal.

Pri povezovanju z vodo pa je vredno razmisliti o številnih odtenkih.

• Če varnostni ventil ni predviden v načrtu črpalke, je nameščen za njim. Brez ventila, ko se motor ustavi, se voda iz sistema za oskrbo z vodo pretaka v vrtino.
• Vgradnja hidroakumulatorja je zelo zaželena. Izravnali bodo vrhove uporabe vode; Poleg tega bo črpalka, če je na voljo, ostala v prostem teku večji del časa, kar bo prihranilo tako električno energijo kot vir energije.
• Visokotlačne naprave zahtevajo zaganjalnik, ki postopoma poveča začetni tok.

Zaključek

Upamo, da izbira in namestitev ne bosta povzročila resnih težav. Videoposnetek v tem članku bo zagotovil dodatne koristne informacije. Uspehi!
