Površinska črpalka za vodnjak: lastnosti, lastnosti,

Površinske črpalke za vodnjake omogočajo črpanje vode iz plitvo globine, kar je pomembno za lastnike hiš in primestnih območij.

Govorili bomo o glavnih značilnostih in značilnostih teh naprav, pa tudi o tem, kako namestiti površinsko črpalko v vodnjaku.

Na fotografiji delujoča površinska črpalka.

Površinska črpalka

Naprava in namen

Enota omogoča enostavno organiziranje zalivanja stran.

Površinske črpalke delujejo na principu sesanja vode z ustvarjanjem vakuuma na koncu sesalne cevi, ki jo na drugi strani potopi v vodo. Tako je razlika na tlaku na različnih koncih cevi in ​​pri polnem vakuumu na sesalni strani je vrednost atmosferskega tlaka, to je okoli 760 mm Hg.

Če bomo živosrebrno kolono nadomestili z vodnim stebrom, je višina takšne kolone 10,3 metrov, kar pomeni, da se lahko s polnim vakuumom na sesalni strani voda dvigne za največ 10,3 metra.

Če upoštevamo izgube trenja vode proti cevnim stenam in nepopolni vakuum v sistemu, bo največja višina vode takšne črpalke ne več kot 9 metrov, in če upoštevate vodoravni del sesalne cevi, se izkaže, da bo dejanska delovna višina od 7 do 8 metrov.

Bodite pozorni! Pri izračunu parametrov upoštevajte razdaljo od vodnjaka površinske črpalke. Tukaj bi bila primerna naslednja formula: Y = 4 (8-X), kjer je Y dolžina vodoravnega dela cevi, X je višina sesanja. To pomeni, da je štiri metre vodoravnega dela enako enemu metru dvigala.

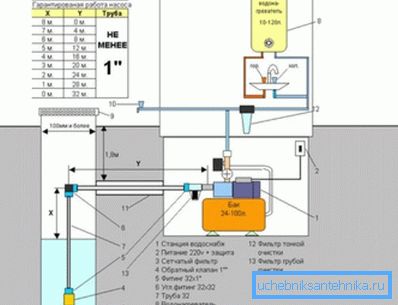

Diagram prikazuje razmerje višine sesanja (X) na dolžino vodoravnega dela cevovoda od vrtine do črpalke (Y).

Bodite pozorni! Iz zgornjega izračuna lahko sklepamo, da je površinska črpalka namenjena za dvig vode na višino do 8 metrov. To vam omogoča uporabo naprave za dovajanje vode iz odprtih vodnih teles, plitkih peščenih vrtin in vodnjakov.

Z oblikovanjem se zunanje črpalke razdelijo na tri glavne vrste:

  1. Vrtenje. Najbolj kompaktne in poceni naprave, ki lahko v sistemu proizvajajo dovolj visok tlak, imajo pa nizko učinkovitost - ne več kot 45%. Uporabljajo se predvsem za namakanje in črpanje vode iz poplavljenih prostorov, vendar nizka učinkovitost in nizka zanesljivost nam ne dovoljujeta, da tovrstno opremo priporočamo kot stalno enoto za avtonomni sistem vodovoda;
  2. Centrifugalno. Dražje in zanesljive naprave, ki ustvarjajo vsaj manj kot vrtinec, vendar veliko pritiska, da zagotovijo delo oskrbe z vodo. Imajo visoko učinkovitost - do 92% - z zadostno zanesljivostjo za neprekinjeno uporabo, kar omogoča uporabo te vrste opreme pri obratovanju črpalnih postaj za oskrbo z vodo;
  3. Izmetač. Imajo dve krožni cirkulacijski tokokrogi: v prvem tokokrogu se tekočina dovede v šobo ejektorja, kjer se zaradi Bernoullijevega učinka ustvari razlika tlaka in voda iz zunanjega zraka vpije - drugo vezje. Ta rešitev vam omogoča, da zmanjšate ejektor na globino in rešite vprašanje omejevanja višine sesanja, vendar zdaj za ta namen uporabljajo učinkovite podvodne enote, katerih razmerje med ceno in kakovostjo je višje.
Ejektor se lahko potopi v vodo.

Kot smo videli, se je izkazalo, da so centrifugalne črpalke najbolj praktične, zato jih bomo podrobneje obdržali.

Arranged centrifugalna enota je precej preprosta:

  • Na pogonsko gredjo gonila sta vgrajeni dve pogoni, sredi katerih ena je luknja;
  • Luknjica komunicira z meddisciplinskim prostorom, kjer so spuščene plošče spajkane in ustvarjajo kanale od središča prostora do robov, ki so povezani s zbiralnim rezervoarjem (difuzorjem), ki komunicira z dovodno cevjo;
  • Sesalna cev je priključena na luknjo v središču diska;
  • Če sta sesalna cev in interdiskalni prostor napolnjena s tekočino in zobni pogon je v gibanju, se bodo rezila nagnjena v nasprotni smeri vrtenja začela potiskati vodo od središča do robov prostora med ploščami zaradi centrifugalne sile;
  • Posledično se bo v območju središča kolesa in vhodne odprtine ustvaril vakuum ter v območju robov in difuzorja, ki se bodo povezovali z odvodno cevjo - območje povečanega tlaka;
  • Pod temi pogoji se bo sistem trudil za ravnovesje, voda pa bo potisnila s tlaka akumulacijskega rezervoarja na robu kolesa v izpustno cev, medtem ko se bo v središču kolesa pojavil vakuum, tekočina pa se bo iztekla iz sesalne cevi pod atmosferskim tlakom.
Naprava je centrifugalna črpalka.

Posledično se ustvari neprekinjena cirkulacija in voda se črpa iz ene točke na drugo, kar je bilo potrebno za dosego. Vendar pa za delo v avtonomnem vodovodnem sistemu hiše površinska enota ni samostojno uporabljena iz vodnjaka, temveč je sestavljena tako imenovana črpalna postaja, ki je podrobneje opisana v naslednjem odstavku.

Črpalka

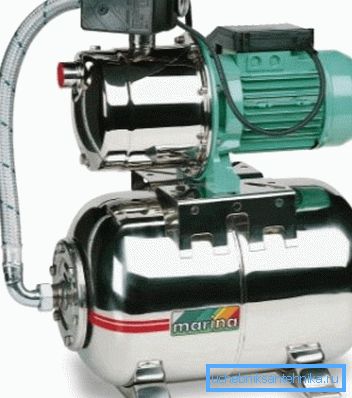

Montaža črpalne postaje.

Za normalno delovanje površinske črpalke kot del vodovoda stanovanjske hiše je priključen na akumulacijski rezervoar in sistem za avtomatsko aktiviranje. To je potrebno za zmanjšanje števila zagonov enote na enoto časa.

Dejstvo je, da ko vklopite moč na navitju motorja, se pojavijo najvišje vrednosti velikosti toka, ki se imenujejo začetni tokovi. Ti tokovi povzročajo uničujoči učinek na napravo, zato je z vidika delovnega vira elektromotorja veliko bolje, da deluje z najmanjšim številom ciklov zagona.

Grafi vrednosti začetnih tokov v električnem motorju kažejo petkratno povečanje obremenitvenega toka ob zagonu.

Po drugi strani pa nenehno delovanje črpalke ni potrebno in je gospodarsko nedonosno, saj porabi veliko količino energije in izprazni vodnjaka. Očitno je potrebno ustvariti določeno količino vode in tlaka v sistemu, ki bo pokrival konstantne on-off vodovodne napeljave in pipe, in šele, ko bo ta tlak padel pod določene vrednosti, se bo črpalka vključila in obnovila rezervno površino.

Akumulator rezervoarja akumulatorja naprave.

Skladno s tem, ko dosežemo določen najvišji tlak v posodi za shranjevanje, se bo črpalka samodejno izklopila.

Tako smo prišli do naprave črpalne postaje in njeni glavni deli so:

  1. Hidroakumulator ali sprejemnik. To je kovinski ali plastični rezervoar, znotraj katerega je gumijasta žarnica (membrana). Okoli hruške se stisne na 3,5 atm. zrak in voda, dobavljena hruški, so pod stalnim pritiskom;
  2. Tlačna stikala Nastavljen je na nižje in zgornje vrednosti izklopa, in ko je dosežena spodnja meja, terminali zaprejo vezje in ko se doseže zgornja meja, se odpre. Zaradi tega se moč črpalke vklopi pri kritičnem padcu tlaka v rezervoarju in ko se maksimalna vrednost povrne, se izklopi;
  3. Tlačni merilnik. Naprava za merjenje tlaka in regulacijskih relejev ter avtomatizacije;
  4. Centrifugalna črpalka;
  5. Sesalna cev s povratnim ventilom in filter na koncu;
  6. Dajanje (prisilne) cevi;
  7. Pet-nožna dušilka. Potrebno za preklop vseh navedenih delov v en sistem.

    Diagram črpalne postaje.

Bodite pozorni! Z zadostnim akumulatorskim sprejemnikom bo sistem redko vklopil črpalko, ki bo znatno podaljšala življenjsko dobo in podaljšala življenjsko dobo zaganjalnikov motorja in priključnih blokov. Poleg tega v vodovodnem sistemu ne bo nobenih tlačnih vrhov in značilnega vodnega kladiva, ki bo varoval ventile in priključke cevi.

Priključitev črpalne postaje v vrtino

Splošna shema avtonomnega sistema oskrbe z vodo zasebne hiše.

Če nameravate povezati površinsko črpalko z vodo v vodnjaku, vam bomo pomagali po korakih:

  1. Črpališče (ali ločeno črpalka) je nameščeno na trdno stacionarno podlago in noge pritrjene s sorniki ali sidri. Za zmanjšanje vibracijske aktivnosti naprave priporočamo namestitev gumijaste podloge pod vgradnjo;
Naprava je nameščena na trdni podlagi.
  1. Odprtina izhodne (dovodne) črpalke je priključena na izhodni izhod petega priključka s cevjo ali neposredno;
Izhod črpalke je priključen na vgradnjo.
  1. Rezervoar za vodno kopičenje je priključen tudi na palčni izstop dušilke z mehko cevjo ali neposredno;
Akumulator je priključen na palčni izhod.
  1. Preostali priključek za priključek na palico je priključen na cev notranjega vodnega omrežja doma;

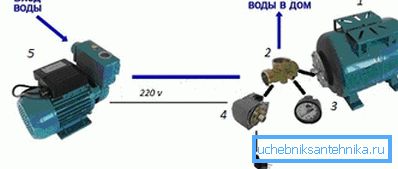

Shema montažnega sistema.
  1. V luknjo? palcev na vijačnem merilniku tlaka;

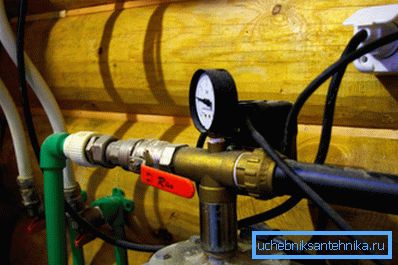

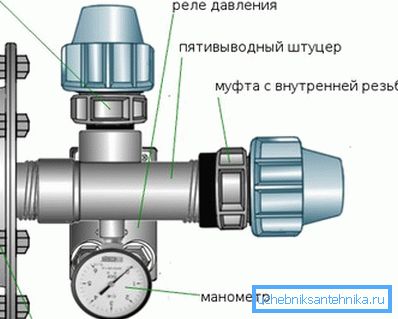

Lokacija priključka merilnika.
  1. Tlačno stikalo je pritrjeno na preostalo neuporabljeno zadnjo luknjo šobe;
Pritrdite tlačno stikalo.
  1. Sesalna odprtina črpalke je priključena na vodovodno cev;

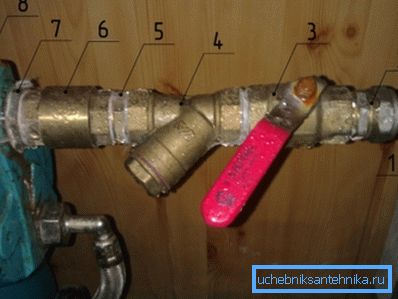

Črpalka je priključena na cev iz vdolbinice.
  1. Konec cevi za dovod vode je opremljen s povratnim ventilom in grobim vodnim filtrom ter spuščen v vdolbino (razdalja do dna je najmanj en meter);

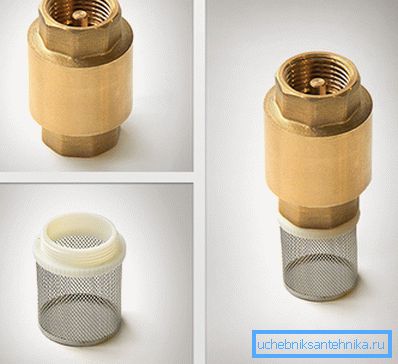

Montirajte filter in preverite ventil.
  1. Napajalni kabel črpalke je priključen na normalno odprta sponka tlačnega stikala in samega releja - do omrežne vtičnice 220 V;

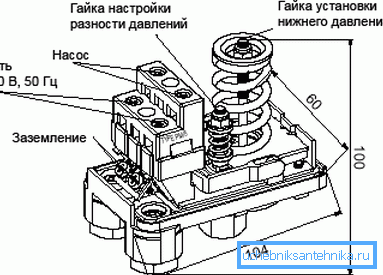

Na sliki so prikazane priključne točke črpalke in moči na releju.
  1. Delovni prostor črpalke je napolnjen z vodo skozi posebno odprtino v ohišju in naprava se zažene;

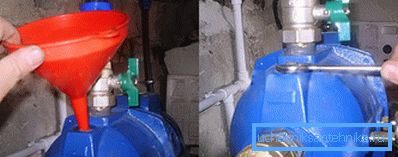

Delovni prostor črpalke je napolnjen z vodo.
  1. Žerjavi v hiši so zaprti in čakajo na polnjenje rezervoarja. Ko je rezervoar poln, črpalka pa je izklopljena, odzračite tlak na manometru;
  2. Nato se odklenejo pipi in voda se sprosti, dokler se črpalka ne vklopi znova. Vključno s tlačnim stikalom;
  3. Nazadnje primerjajte dobljene vrednosti tlaka s podatki o potnem listu sprejemnika in po potrebi nastavite tlačno stikalo.

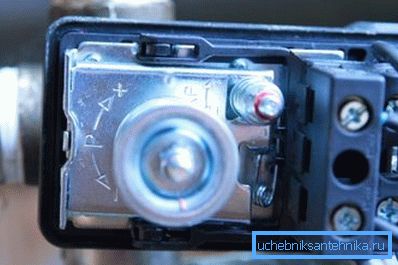

Releji so nastavljeni z nastavitvenimi vijaki.

Bodite pozorni! Vsi sklepi okovja s cevmi morajo biti opremljeni s spojko z maticami, med vgradnjo in rezervoarjem ter med vgradnjo in cevjo za vodo morajo biti vgrajeni krogelni ventili.

Zaključek

Površinske črpalke se pogosto uporabljajo v avtonomnih vodovodnih sistemih za oskrbo z vodo iz plitvih vrtin in vodnjakov. S pomočjo našega vodnika boste lahko samostojno povezali in vzpostavili sistem za dovajanje vode iz vrtine ali drugega vira. Težavo lahko preučite globlje s pomočjo videoposnetka v tem članku.
