Prehodni ventil - glavni pretok

Vsako minuto in vsak dan se po cevovodih gibljejo velike količine različnih snovi - voda in naftni proizvodi, olja in plini. Eden od elementov ventilov, ki so odgovorni za gibanje prometnih tokov, je krogelni ventil.

Njegove funkcije vključujejo zaustavitev in začetek, regulacijo in zasnovo nekaterih vrst ter mešanje transportiranih medijev.

Glavna stvar pri žerjavi

Regulacijski ventil skozi prehod je namenjen zaprtju in zagonu medija ter regulaciji pretoka. Krogelni ventil se razlikuje od vrste prehodov z minimalnimi hidravličnimi izgubami, ki jih dosežemo s pomočjo krogličnega ventila. Ta oblika blokirne naprave se uporablja v plinovodih.

Obstajajo številne prednosti, ki so:

• v preprosti konstrukciji armaturnega sklopa;
• visoka stopnja tesnosti;
• odpornost na agresivne medije;
• preprosto upravljanje;
• kompaktnost;
• jasno omejen obračalni polmer ročaja;
• zmožnosti večkotokotnega mešanja;
• univerzalni pretok - od tekočega do viskoznega medija, kot tudi medijev z nečistočami (blato, celuloza).

Za kroglaste pipe, medenina, jeklo, litoželezo, polipropilen, polietilen, keramiko in aluminij se večinoma uporabljajo. Gnezdi so iz grafita, plastike, gume in različnih kovin.

Oblikovanje lopute

Krogelni ventil skozi prehod je ojačitev s četrtletnim vrtljivim mehanizmom. Njegova glavna naloga je, da se popolnoma odprejo ali prekrivajo, ne da bi uredili moč prometnega toka. V primeru nepopolnega zaprtja zaprtja v visokotlačnih ceveh se lahko pojavijo turbulence, ki postopoma povzročijo izgubo tesnosti.

Načelo delovanja blokirnega sklopa je preprosto - obračanje ročice v nasprotni smeri urinih kazalcev 90 ° pomeni, da je ventil popolnoma odprt, ko je vzvod vzporeden s cevjo in zaprt - v položaju, ki je pravokoten na njega.

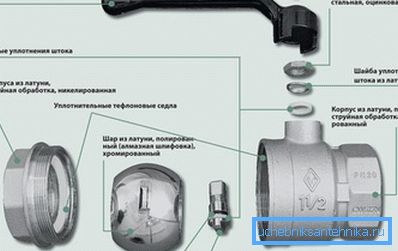

Armaturni sklop je:

• sferična ključavnica ima skoznjo luknjo;
• 2 sedla, ki držita kroglo;
• vreteno;
• ohišje, v katerem se nahajajo zgoraj navedeni elementi;
• krmilni ročaj, ki se povezuje z vretenom.

Telo žerjava je lahko monolitno ali zložljivo. Snemljiva oblika je neprimerna za vzdrževanje in popravilo, zato je njegova cena nizka. Možnost zlaganja je mogoče popraviti, kar omogoča, da deluje zelo dolgo.

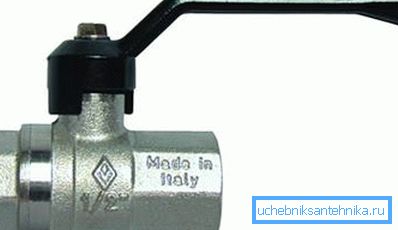

Majhen premer luknje v zaporku žoge ne zahteva veliko napora za nadzor nad njim. Premer velikih odprtin lahko zahteva uporabo daljšega vzvoda ali avtomatske pogonske enote.

Bodite pozorni! Dolg ročaj ni vedno primeren, še posebej, če je dvigalo v težkih pogojih. Druge cevi lahko motijo ​​njegovo obračanje, saj je namestitev električnega pogona na žerjav lahko izhod.

Področja uporabe

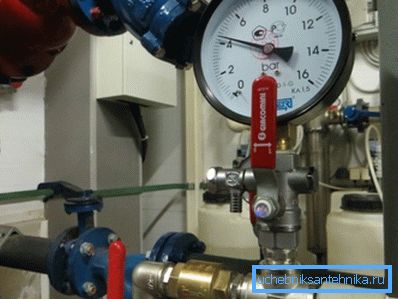

Krogelni ventili so danes nepogrešljivi v kemični, naftni in plinski industriji, gospodarskih javnih službah, ki zagotavljajo domove s plinom in toploto. V stanovanjih so take naprave nameščene na dovodne cevi do opreme.

Uporaba vozlov se zgodi v skladu s svojim razredom tesnosti.

Naročilo tega postopka ureja GOST 24856-81, po katerem ima telo dvigala določeno barvo glede na njeno uporabo:

• vodni promet je označen modro;
• plin rumeno;
• nafta in naftni derivati ​​- črna.

Klasifikacija blokirnih naprav

Glede na način priključitve na cevovod, imajo naprave za blokiranje krogličnih loput naslednje vrste:

• prirobnica - so zložljivi in ​​odliti, prenesejo visok tlak in so zato dobrodošli na avtocestah s premerom prečnega prereza več kot 46 mm od plinske in rafinerije nafte;

• sklopka - uspešno se uporablja v cevovodih s prečnim prerezom do 45 mm, v sistemih za komunalno ogrevanje, plin in vodo;
• dušenje - najpogosteje se uporablja v prehrambeni in kemični industriji, glavna prednost je ponovna montaža in montaža / demontaža za ponovno uporabo;
• varjene - so značilni za uporabo na gradbenem področju, nameščeni enkrat, je cena relativno nizka;

• skupaj - možnosti montaže so možne, jih je mogoče nadzorovati, globoko v zemlji, zahvaljujoč podaljšani osi ventila.

V smeri prometnega toka in števila priključkov:

• kontrolne točke - dovod / izstop je na isti osi, nameščen na ravni dele cevi različnih premerov;
• kotni - os lukenj je pravokotna drug na drugega, večinoma na točkah povezav z gospodinjskimi aparati, na primer na baterijo;

• trostrani (mešalniki);
• multi-pass.

Odvisno od deleža pasovne širine:

• polna izvrtina - do 100%;
• standard - do 50%;
• Nepopolni tok 70-80%.

Premer luknje v vratih polnega vrtinčnega ventila sovpada z notranjim premerom cevovoda, zato je hidravlični upor zmanjšan, tako kot izguba tlaka. Takšna oprema je primerna za tekočine.

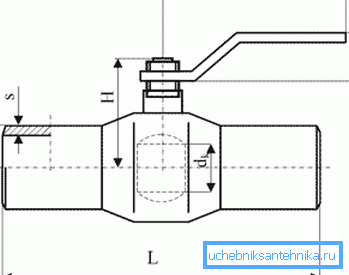

Nasprotno, je luknja v krogli neelastopnega sklopa manjša in je lahko stožčasta (ena ali dve simetrični prehodi), zato je večja hidravlična upornost. Majhen premer "olajša" takšne žerjave, saj so trpežni, ker se spustijo v majhne tokove in obremenitev žoge zmanjša, se ugodno razlikujejo po ceni.

Splošna navodila za namestitev

Ne smete spomniti, da sta operativni pojem in kakovost dela odvisna od kompetentne namestitve ojačitvene enote.

Splošna navodila za namestitev vključujejo:

1. Končna izbira mesta namestitve in zagotovitev prostega dostopa do njega za montažo in popravila v prihodnosti.
2. Potreba po preverjanju skladnosti parametrov, kot so premer ventila in cevi, prostornina ventila in njegova skladnost z delovnimi pogoji (vrsta medija, maksimalni tlak v cevovodu in temperatura).

1. Poznati smer transportiranega pretoka, kar dodatno kažejo puščice na vstopu / izstopu na telesu naprave.
2. Ujemanje lokacije in vrste niti.
3. Uporaba tesnilnega traku v navojnih elementih, ki ga je treba naviti z določenimi napori za zagotovitev tesnjenja.

Bodite pozorni! Da bi pravilno obrabili trak FUM z lastnimi rokami, morate videti zunanji zunanji navoj s strani točke pritrditve pred vami. Trak zavijte v smeri urinega kazalca.

1. Pri prirobnici morajo biti njihova konstrukcija na žerjavu in cevi enaka.

Povzemanje

Ventili, ki ustrezajo tehničnim značilnostim cevovoda in mediju, ki ga je treba preiti, bodo delovali kvalitativno in dolgo časa. Prednosti lopute, enostavne in hkrati idealne oblike, se uspešno uporabljajo v industrijskem in stanovanjskem sektorju.

Videoposnetek v tem članku prikazuje eno od možnosti za uporabo prekopa (v tem primeru, za organiziranje kapljivega kapljanja).
