Premer vodnih cevi: standardi, skladnost, izbor

Premer cevi za vodovod v zasebni hiši je precej pomembna značilnost, ki določa kakovost vodovodnega sistema. Če so bile prej vse velikosti urejene z enim GOSTSSR, zdaj na trgu predstavljamo izdelke, ki izpolnjujejo sodobne ruske standarde in tuje standarde, pri čemer uporabljajo sovjetsko klasifikacijo.

Da ne boste zmedeni v tej sorti, vam bomo povedali, kako izbrati premer cevi za vodovodni sistem.

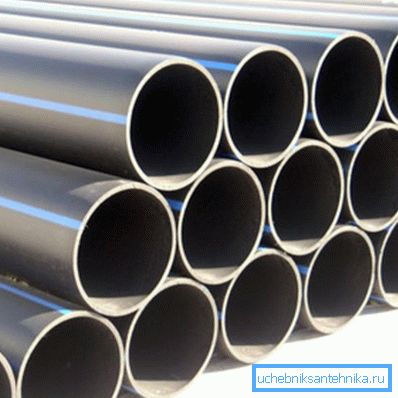

Premer cevi

Osnovne značilnosti in enote

Obstajajo različne vrste cevi, ki se uporabljajo za različne namene.

To so lahko:

• cevi za vodo in plin,
• elektroforeza,
• brezšivne,
• okrepljeno
• cevi za posebne namene itd.

Glede na namen izdelka se spremenijo tudi njegove osnovne značilnosti.

Oglejmo si, katere značilnosti so osnovne:

• Pogojno prehod. Brezmejna količina, ki grobo ustreza velikosti notranjega premera izdelka v mm ali palca, in se uporablja za udobje pri izbiri in povezovanju avtocest, ožičenja, okovja in sklopk;
• Zunanja (zunanja) velikost. Označena kot Dn. Zunanji premer cevi za vodo se meri v mm;
• Debelina stene. Označi se kot S in se meri v istih enotah;
• Notranji premer vodnih cevi. Označena je kot Dv, merjena pa je metrično ali palcev. Izračuna se po formuli Dv = Dn - 2 * S;
• Dolžina. Odvisno je od vrste, velikosti in materiala izdelka ter od značilnosti proizvodnje in dobave;
• Teža na meter. Za jeklo se izračuna z uporabo formule m = 0,02466 * S * (Dn-S), merjeno v kilogramih.

Upoštevamo sisteme oskrbe z vodo hladnega sistema, zato bomo govorili samo o parametrih, pomembnih za ta razred. Zato je za določitev dimenzij vodovoda ena od najpomembnejših značilnosti tak parameter kot velikost pogojnega prehoda.

Ta vrednost se označi kot sledi: DN (po GOST 3262-75) ali DN (v skladu z evropskimi standardi se imenuje nazivni premer).

Pogojni prehod je notranji lumen izdelka zaokroženega navzdol ali navzgor na najbližjo standardno vrednost. Standardna vrstica vsebuje dimenzije notranjih dimenzij, zato oznaka DN 15 nam pove, da je notranji prehod tega valja treba šteti, da ustreza standardni dimenziji 1,5 cm.

Bodite pozorni! Treba je razumeti, da v praksi resnični notranji lumen ne more sovpadati s standardom, ker je lahko debelina stene drugačna.

Sedaj o enotah. Vsi sodobni gostje in standardi praviloma ustrezajo metričnemu sistemu. Vendar smo v 19. stoletju podedovali sistem za centimetre, zato se pogosto pojavlja zmeda.

Dejstvo je, da so inženirji in inštalaterji iz preteklosti določili podrobnosti glede na velikost notranjega lumina v nekaj centimetrih, vendar je bila zunanja velikost več kot dvojna debelina stene.

Torej, če je bil izdelek Dv 1? ali 2.54 cm, pri čemer je bila upoštevana debelina stene tega časa, njegova zunanja velikost pa je bila 3,35 cm. Ta vrednost je bila določena kot "voda inch" ali "cev pal".

Podobno se cevna nit imenuje inch, vendar je njena resnična velikost 33,25 mm, ne 2,54 cm, kar se zdi bolj logično. To je dober primer, kako neprimerna tradicija v znanosti in tehnologiji.

Bodite pozorni! Če je velikost nalepke določena? To pomeni, da je njegov pogojni notranji prehod ali Du ustreza standardu 1,5 cm, saj je ta vrednost najbližja polovici palca (1,27 cm) vseh uporabljenih standardov.

Kovina in plastika

Trenutno je zanimiva slika: na eni strani so vsi prepoznali prednosti plastičnih izdelkov, na drugi strani pa mnogi še naprej uporabljajo jeklo in litoželezo. To prispeva tudi k njenemu zmedenostjo.

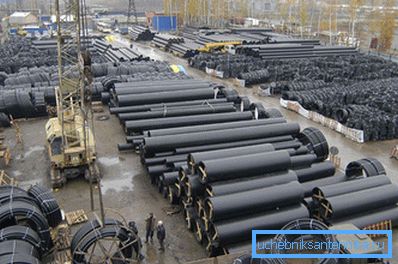

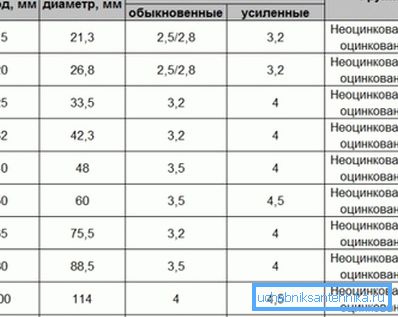

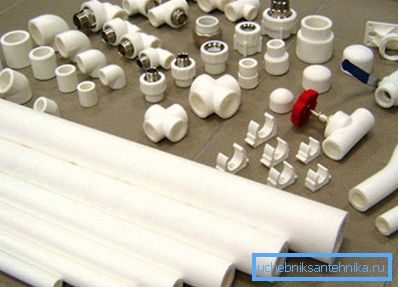

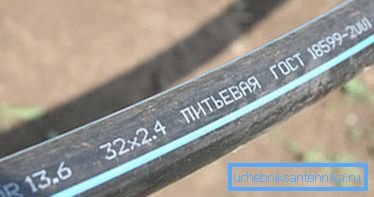

Dejstvo je, da je premer plastičnih cevi za oskrbo z vodo pogosto naveden kot zunanji. V tem primeru običajno kaže na debelino stene, kot je na sliki:

Tukaj se pojavlja težava, saj je za nepripravljenega monterja nejasen, kakšen premer cevi za sistem oskrbe z vodo naj bi bil pravilen, če sta dva proizvoda z enakim videzom označena s 32 in 1 ?, medtem ko je palec 2,54 cm.

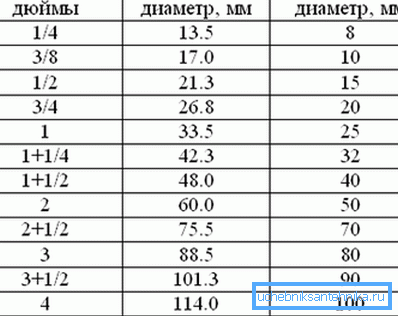

Adapterji za vodovodne cevi različnih premerov so pogosto označeni tudi v centimetrskem sistemu. Če ste začetnik vodovodarja ali preprosto odločite, da naredite svoje roke, potem bolje, da imate pri roki tabelo korespondence palčnih vrednosti na nominalne in zunanje vrednosti.

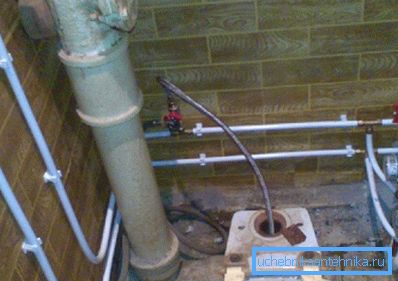

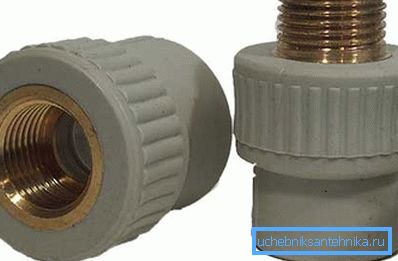

Za povezavo kovinskih in plastičnih delov cevovoda se uporabljajo posebni adapterji, na eni strani pa kovinski navoj, na drugi pa gladek rokav za plastično spajkanje.

Istočasno se s strani navoja lahko navede vrednost v milimetrih in s strani plastičnega sklepa, sprejeta vrednost za označitev tipa, ki naj bi bil priključen na vgradnjo, in morda je to tudi Dn v mm. Takšni primeri.

Izbira vrednosti za avtonomno oskrbo z vodo

Zdaj nekaj besed o tem, kako izračunati premer cevi za oskrbo z vodo. Za natančne izračune se uporabljajo različne metode: matematične formule z različnimi koraki in tehnikami, uporaba povprečnih tabel in metodoloških priročnikov, različnih programov in spletnih kalkulatorjev so postale priljubljene.

Matematična metoda je kompleksna in zahteva ustrezne kvalifikacije, poleg tega pa je težko uporabiti inženirske priročnike in tabele na inženirskih univerzah, brez specializiranega (ali vsaj kakšnega tehničnega) izobraževanja pa bo težko ugotoviti.

Online kalkulatorji in vse vrste računskih programov za profesionalne oblikovalce ne povzročajo nič drugega kot nasmeh.

Smešno je, da so najprimernejši od njih postavljeni tako, da v 95% izračuna za stanovanja in zasebne hiše dajejo standardne vrednosti, ki so znane in tako, in pri izračunu resnih sistemov je povsem neumno, da se zanašajo na takšno programsko opremo.

Bodite pozorni! Če nameravate opraviti ožičenje znotraj stanovanja ali izvajati avtonomno oskrbo z vodo do običajne zasebne hiše do 3 nadstropja, potem ne potrebujete nobenih izračunov.

Navodilo je preprosto - uporabljamo standardne skupne vrednote in ne zapletamo našega življenja:

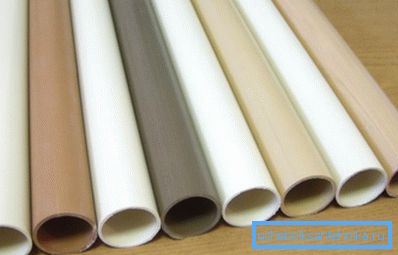

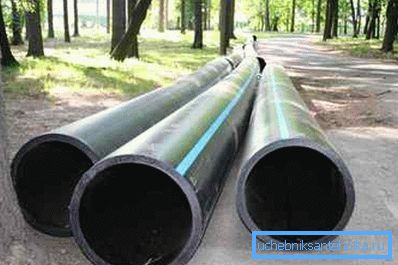

• Za polaganje zunanje linije iz vdolbinice ali vdolbinice uporabite Dn = 32 - 50 mm. Ker za te namene najpogosteje uporabljamo dele iz nizkotlačnega polietilena (HDPE), ni mogoče določiti vrednosti palca;
• Notranji risalniki so izdelani iz palčnih delov ali DN = 32 mm. Tukaj lahko uporabljate kovinske in plastične sisteme, pogosto uporabljate polipropilen;
• Vodoravna napeljava v kuhinji, kopalnica in WC - od Dn = 25 - 16 mm (3/4, 3 ali 8).

Zaključek

Za samo-izbiro in namestitev vodovodnih sistemov je potrebno dobro razumeti velikosti, ki so jih sprejele v tej industriji in njihova razmerja. Prav tako bi morali biti sposobni pretvoriti dimenzije iz metrike v sistem s centimetrom in poznati številne standardne vrednosti za velikost pogojnega prehoda.

Videoposnetek v tem članku vam bo pomagal, da ne boste zmedeni v tej temi.
