Pretok, statična in dinamična raven vode v vrtini

Ko imate vodo na mestu, morate razumeti, da to ni preprosta luknja v tleh. Pravzaprav ste razvili svojo kompleksno hidravlično strukturo, ki ima lastne značilnosti, ki jih je treba občasno spremljati.

Istočasno se boste morali naučiti, kakšna je dinamična raven vode v vodnjaku in drugi izrazi, ki so potrebni za njeno neprekinjeno delovanje.

Te vključujejo tudi:

• globina;
• debet;
• statična globina.

Te kazalnike zapisuje poveljnik po zaključku vrtanja v vodnjaku in so navedeni v osnovnem dokumentu - dobro potni list v vodo. V primeru globine in hitrosti pretoka je vse bolj ali manj jasno, vendar vsi ne vedo in zato zmotijo ​​vprašanje statičnega in dinamičnega obzorja za mnoge. Nadalje bo podrobno pojasnjeno, katere so te številke, zakaj jih je treba poznati in kako jih uporabiti v praksi..

Koncept statične ravni in njegovih lastnosti

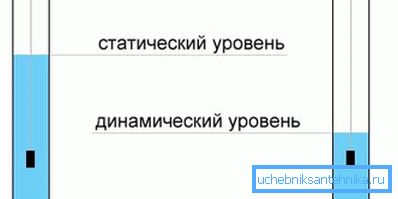

Statična raven ali piezometrična raven se nanaša na globino v vodni vdolbini, ki se meri od površine do vodnega ogledala v mirovanju, ko je črpalka izklopljena. Indikator je zelo pomemben in dragocen, tako da tudi na nekaterih območjih države obstaja posebna služba za spremljanje, ki meri statično vodno globino v opazovalnih vrtinah. Podatki so osnova za vodenje evidence zalog podzemne vode.

Običajno v peščenih plitvih vodnjakih statična vodna gladina v izviri zelo pogosto sovpada z vodno mizo. Pogosto lastniki takšnih vodnjakov postavljajo vprašanje o položaju vodnega ogledala le meter ali dva ali celo na površino.

Ali vdolbino iz zgornje plasti tal pade v vodnjak? Preprost poskus bo pomagal rešiti to težavo. Naslednji poskus: če črpanje vode iz vodnjaka in spuščanje vodnega stebra v ohišju ne zniža v obroču, potem ni prelivanja.

Naključje nivoja vode v peščenih plitvih vodnjakih s horizontom podzemne vode, ker so hidravlično povezane med seboj. Hkrati to sploh ne pomeni, da je kemična sestava vode v njih enaka in vse onesnaževce s površine neposredno padejo v vdolbino.

Zelo pogosto je povezava vodnih stebrov možna v velikih grmiščih naravnih jezer, vodotokov in drugih rezervoarjev, rezervoarjev, ki so "okna" v vodotesni plasti. Posledično se oba obzorja združita in začnejo delovati komunikacijska plovila, ko se ogledalo v vodnjaku skoraj ujema z bližnjim rezervoarjem.

Seveda je možna tudi podtalnica, kjer je vodni stolpec umetno povečan, na primer zaradi terena, vendar je to zelo redko.

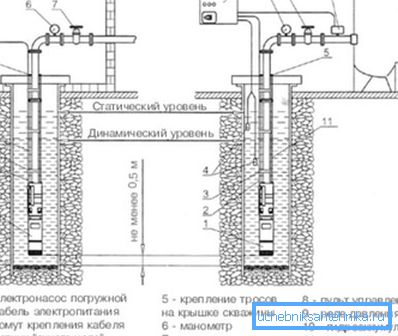

Koncept dinamičnega nivoja in njegovih lastnosti

Dinamična raven je obzorje vodnega ogledala, ki ga dobimo pri delovanju črpalke. Izmerjena je tudi v metrih od površine tal in je navadno označena na potni listu.

Treba je opozoriti, da bo vsaka črpalka imela svojo lastno dinamično raven, ki se v večini primerov razlikuje od drugih in je odvisna od zmogljivosti.

Prav tako je pomemben pokazatelj in bi moral biti znan, da bi izbrali optimalno višino za obešanje črpalke, katere cena je lahko znatna.

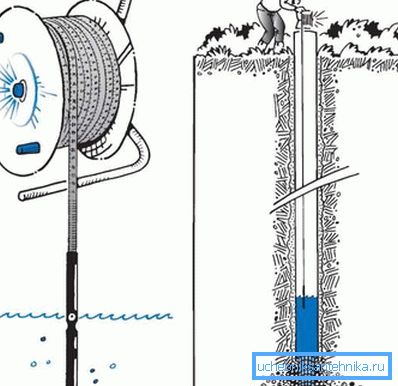

Nato boste izvedeli, kako pravilno izmeriti dinamično obzorje z znižano tekočo črpalko in cevovod s kablom. (Glej tudi članek Katera črpalka je boljša za dobro: izbirne funkcije.)

Načelo delovanja in prilagajanje

Če želite to narediti, potrebujete preprosto napravo, ki jo lahko enostavno naredite z lastnimi rokami v nekaj minutah.

Načelo je precej preprosto:

• vzemite kos plastike ali druge plastične cevi dolžine 100-150 mm;
• utopiti svoj zgornji konec, na primer, voziti leseni chopik in zaviti vijak v to, tako da lahko popravite vrv. Zategnite tudi vijake in celoten premer čopika;
• Spustite napravo v vrtino na vrv ali merilni trak.

Nasvet: počakajte na bombaž, ki se bo pojavil v trenutku, takoj ko se cev dotakne ogledala vode.

Kako meriti

Spodaj je preprosta, a učinkovita navodila.

1. Vklopite črpalko.
2. Spustite cev in konstrukcijo vrvi v vrtino.
3. Občasno potegnite na višini 200-300 mm, preverite globino vodnega ogledala.
4. Po potrebi vrnite vrv.
5. Upoštevajte, da je ogledalo prenehalo padati, kar pomeni, da ste dosegli dinamično raven za to črpalko.
6. Zaščitite vrv.
7. Nadaljujte s črpanjem vode iz vrtine še 30-60 minut, občasno preverjate globino vodnega ogledala.

Ko se obzorje malo spusti ali se sploh ne spusti, upoštevajte, da je dinamična globina ugotovljena. Dvignite vrv in izmerite njegovo dolžino, ki je bila dobro potopljena, da jo določite za vodni vir.

Zakaj jo potrebuješ?

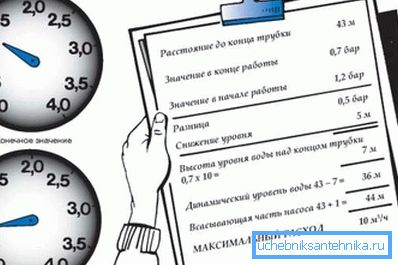

Ko določite dinamično in statično raven vodnjaka in poznate učinkovitost črpalke, lahko enostavno izračunate svojo hitrost pretoka. Na primer, če ima črpalka kapaciteto 1 m³/ uro razlika med njimi je 5 m, vodni stolpec pa 16-18 m, dejanski vrtinski tok bo 3 m³/ uro (16/5) ali 200 l / meter, kar se imenuje specifični pretok.

Nasvet: ne zmanjšajte dinamičnega obzorja pod 2/3 celotne višine vodnega stolpca vdolbinice.

Pri izračunu velikosti vodnih stebrov upoštevajte, da jih ni mogoče šteti za trajne. Niha od sezone do sezone, na primer, statične globinske padce v suhi sezoni.

Zaključek

Poznavanje stopnje pretoka, statične in dinamične ravni izvrtine omogoča izvedbo potrebnih izračunov za njeno neprekinjeno delovanje. V predstavljenem videoposnetku v tem članku boste našli dodatne informacije o tej temi.
