Priključitev črpalke v vrtino: značilnosti in faze dela

Povezava črpalke je ena najpomembnejših in najpomembnejših faz izgradnje avtonomnega sistema za oskrbo z vodo. Od pravilne povezave in zagona črpalne opreme bo odvisna življenjska doba in normalno delovanje sistema.

Povedali vam bomo, kako črpalko priključite na vodnjak s svojimi rokami.

Montaža črpalne opreme

Površni

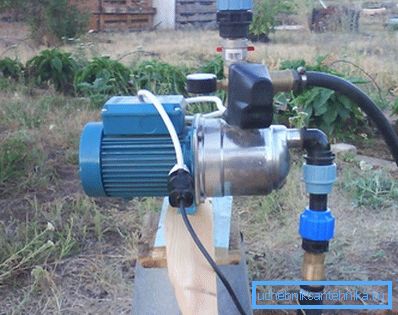

Bodite pozorni! Nameščena na površini črpalne opreme omogoča črpanje vode iz majhne globine - ne več kot 8 - 9 metrov. To je posledica sile atmosferskega tlaka, ki ne more dvigniti zgornjega kolone in če se namesto vode uporabi živo srebro, bo višina kolone 760 mm, kar je znano kot normalni atmosferski tlak.

Zato se ta oprema uporablja za servisiranje vodotokov v Abisinskem in plitkih vodnjakih ter za črpanje vode iz kleti, namakalnih in drugih del..

Površinske črpalke najpogosteje predstavljajo postaje, ki neposredno vključujejo črpalko z elektromotorjem, hidravlični rezervoar, avtomatski zagonski in zaporni sistem, tlačni rele in manometer.

Sama postaja je enostavna, zato je dovolj, da skrbno preberete navodila proizvajalca in izvedete enostavne manipulacije, ki skupaj povezujejo dele.

Pomembnejša naloga je povezati površinsko črpalko z vodo in jo zagnati.

Za udobje so naši strokovnjaki sestavili navodila po korakih:

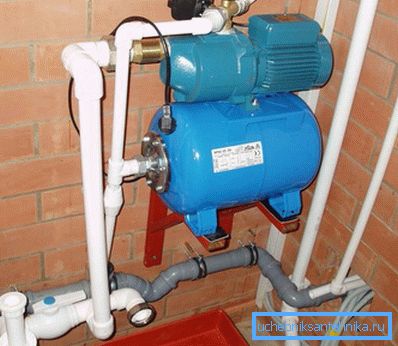

1. V mestu, kjer stoji črpališče, je treba izdelati zanesljiv podstavek ali pritrdilno armado, na katero naj bo okvir naprave trdno pritrjen, na katerem morajo biti prisotne pritrdilne luknje ali noge. Za zmanjšanje vibracij in hrupa pod enoto je bolje postaviti gumijasto podlogo;

1. Odrezali smo kos PND-cevi želene dolžine, na enem od koncev pa na njej pritrjujemo medeninasto ali plastično sklopko z notranjim navojem, bradavico in povratnim ventilom. Tudi grobi zaslon ne bo odveč;

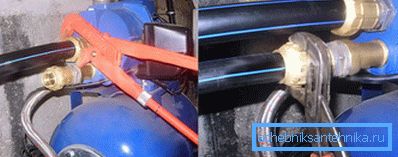

1. Drugi konec cevi napajamo tudi s spojko in jo priključimo na vhod naše postaje. Najpogosteje so takšne luknje opremljene z notranjim navojem, ki ga je treba zapreti s trakom FUM ali laneno tesnilo. Če je potrebno (za ejektorske modele) montiramo cirkulacijsko cev;

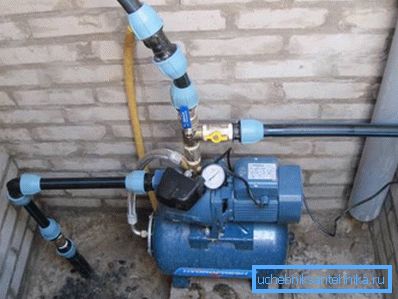

1. Nato priključite izstop črpalke na vodne cevi skozi krogelne ventile. To je lahko ena ali več postavitev, zato boste morda potrebovali eno koleno ali majico. Za delo uporabljamo le visokokakovostne medeninaste ali plastične armature in spojke;

1. Vtikač vtaknemo v električno vtičnico 220 V / 50 Hz;
2. V posebni luknji na telesu postaje (ponavadi na območju črpalke) napolnite vodo v skladu s priporočili proizvajalca;

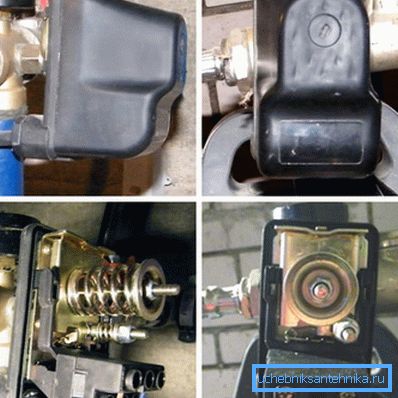

1. Začnemo z napravo in počakamo, da deluje sistem samodejnega izklopa. Po tem preverimo tlak v posodi akumulatorja na merilniku tlaka in ga primerjamo s podatki o potnem listu. Če se vrednosti ne ujemajo, tlačno stikalo prilagodite s posebnimi vijaki v svojem mehanizmu;

1. Ko je rezervoar poln, odpremo pipo in preverimo pritisk ter splošno delo vodovodne in vodovodne instalacije.

Bodite pozorni! Preden povežete površinsko črpalko z vodnjakom, se prepričajte, da skupna dolžina vertikalne in vodoravne pretočne cevi ne presega največjih dovoljenih vrednosti, navedenih v potnem listu v napravi.

Potopni

Za črpanje vode iz globokih vodnjakov se uporabljajo potopne naprave, ki niso omejene z višino vodnega stebra in s silo atmosferskega tlaka..

Njihova namestitev se razlikuje od namestitve površinskih postaj:

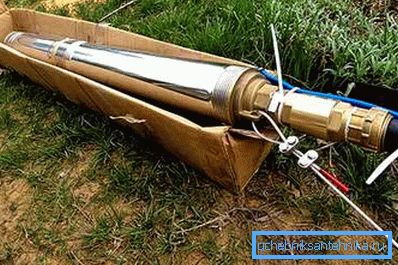

1. Najprej je s črpalko priključena vodovodna cev iz nizkotlačnega polietilena (HDPE). V ta namen je na njen konec pritrjena medenina, na kateri je navit krmilni ventil. Potem vzemite sesalnik z dvojnim zunanjim navojem in z njeno pomočjo povežite ventil z vhodom črpalke;

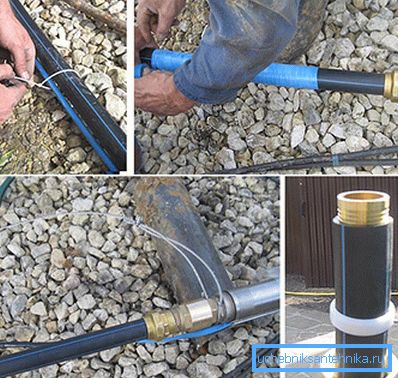

1. Nato na dvignjeno cev z električnimi sponkami ali električnim trakom priključite napajalni kabel naprave vsake tri metre;

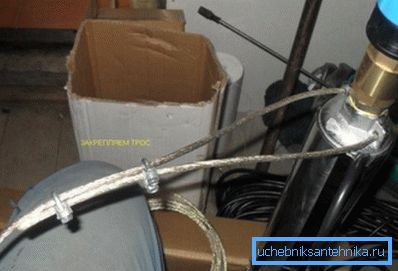

1. Vključeno s črpalko je običajno varnostni kabel iz najlona ali drugega materiala. Kabel mora biti navojan v montažne ušesne enote in pritrjen z dvema (!) Zaponkama;

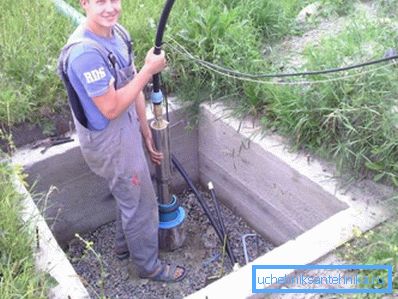

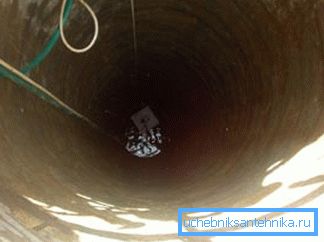

1. Nato se črpalka, skupaj s cevjo, kablom in kablom, rahlo spusti v ohišje vdolbine, medtem ko se ne trudi pritrditi na steno cevi. Za zavarovanje na telesu naprave lahko nosite gumijasti obroček. Globina potopitve se ponavadi vzame tako, da je aparat 2-3 metra pod dinamičnim vodnim nivojem, vendar je en in pol nad dnom dna;

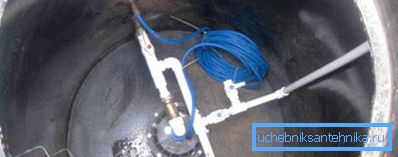

1. Cev je navojna v luknjo na vrhu vrtine in je pritrjena s sponkami. Za varnostni kabel je nameščen tudi nosilec - kabel priključimo na ta nosilec;

1. Pokrovček pokrova zapremo, izstopni kabel skozi zaprti vhodni priključek (običajno vključen) je povezan z električnim omrežjem. Pripravimo testni zagon črpalke, če voda ne gremo, z zrakom vlečemo z usta iz cevi, tako da bo obratovalni ventil deloval;

1. Po uspešnem zagonu priključimo cev za vodo v sistem za oskrbo z vodo.

Bodite pozorni! Če je črpalka opremljena z notranjim kontrolnim ventilom, jo ​​je treba še vedno podvojiti z zunanjo kovinsko napravo, ker so notranji ventili nezanesljivi.

Zaključek

Povezava in zagon črpalne opreme je zelo pomembna in ključna naloga, pri kateri pravilno delovanje določi normalno obratovanje sistema, katerega cena je zelo visoka. Kljub temu je to delo mogoče samostojno obvladovati, samo s korakom po korakih po našem vodstvu. Če želite neposredno ogledati proces, si lahko ogledate videoposnetek v tem članku.
