Priključitev črpalne postaje v vodnjak: nasveti o

Pri urejanju vodovodnega sistema mora mojster rešiti številne precej zapletene naloge. In eden izmed njih je, da z vodo prenesemo črpalno postajo v vodnjak - konec koncev, le z ustrezno namestitvijo in nastavitvijo te enote bomo prejeli vodo brez prekinitve in v želeni količini.

V nadaljevanju bomo govorili o tem, kaj so ti sistemi, in podrobno opišite proces njihove namestitve.

Postavitev naprave

Za dviganje vode iz vrtin in plitvih vodnjakov do 20 metrov, ki se nahajajo v zasebnih gospodinjstvih, se najpogosteje uporabljajo potopne črpalke ali avtomatske črpalke. In ravno druga možnost, ki je nedavno postala bolj priljubljena, saj struktura takšne postaje vključuje celoten sklop opreme, ki zagotavlja neprekinjeno delovanje celotnega sistema.

Črpalka je praviloma zaključena s takšnimi podatki:

• Črpalka sama, pogosto centrifugalna. Naprava je odgovorna za dviganje vode in transport po cevovodih.

Bodite pozorni! Včasih je takšna črpalka nameščena poleg potopne črpalke, še posebej, če je treba dvigati vodo iz globoke vrtine v zgornje nadstropje.

• Hidrokumulativna zmogljivost, ki je rezervoar, deljena z membrano na več delov. Zahvaljujoč tej zasnovi se tlak v sistemu bolj gladko spreminja in avtomatizacija, ki je odgovorna za zagon črpalnega dela, se manj pogosto vklaplja. Poleg tega uporaba akumulatorja zmehča hidravlične udarce, ki pozitivno vplivajo na stanje vseh priključkov.

• Tlačno stikalo se odziva na spremembo sistema. Takoj, ko padec tlaka v cevovodih in / ali akumulatorju pade, rele sproži električni motor črpalke in voda začne teči v cevi od vira.
• Manometer za snemanje sprememb.

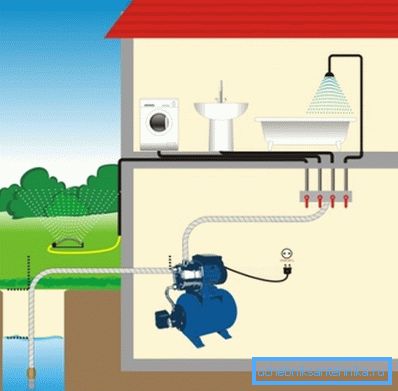

Sistem dovoda vode se uporablja za dovajanje vode iz vrtine ali vdolbinice, ki je sesalna cev, opremljena s povratnim ventilom. Na izhodu je nameščen osrednji cevovod, ki povezuje avtomatsko postajo s hišo in vsemi točkami porabe.

Tehnologija sestavljanja

Izbira mesta

Preden pričnete z delom na vgradnjo črpalke, morate izbrati primerno mesto.

Zahteve za to so:

• Prvič, Sistem mora biti nameščen v neposredni bližini vodnega vira. To nam bo omogočilo, da najučinkovitejšo porabo vode zagotovimo brez izgube moči.
• Drugič, Napravo je treba zaščititi pred učinki padavin. Seveda se večina črpalnih postaj proizvaja v zapečatenih ohišjih, vendar očitno niso namenjeni za trajno delo na dežju in snegu.
• Tretjič, mora mesto namestitve zagotoviti dostop do sistema za zagon in preventivno vzdrževanje.
• Prav tako ne smete pozabiti, da električni motor črpalke povzroči veliko hrupa, zato jih ne smete pritrditi v dnevne sobe.

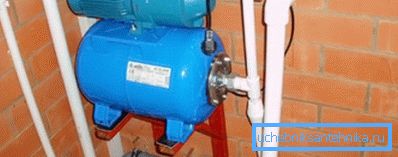

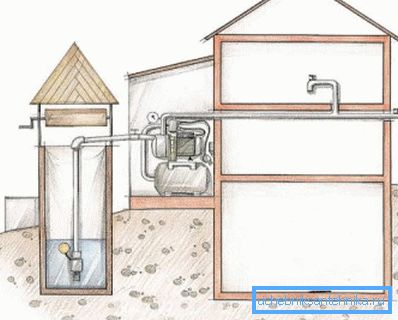

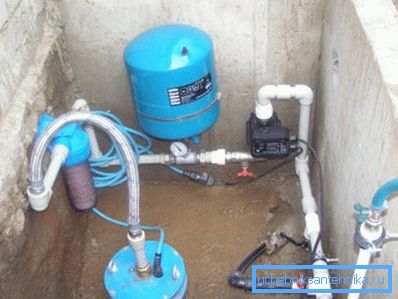

S tega vidika je klet v hiši (če je vdolbina v neposredni bližini temeljev), jam ali cisson idealno mesto za namestitev. Upravljalno postajo lahko postavite tudi v samem vdoru in jo pritrdite na posebno polico pod vratom.

Postavimo cevi

Po izbiri mesta namestitve moramo postaviti cev iz hiše v vir vode.

Navodila za opravljanje dela v tem primeru so precej preprosta:

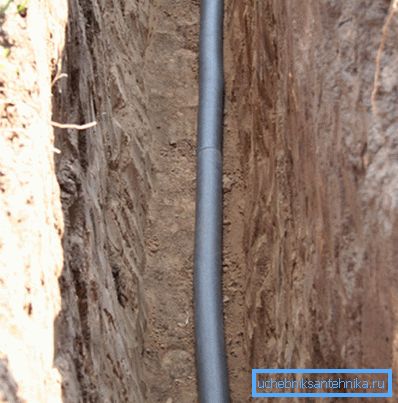

• Kopali smo jarku s pobočjem proti izviri. Globina jarka mora biti nekoliko višja od globine zamrzovanja tal - zato cev zaščitimo pred nastankom ledenih zastojev.
• Na dnu jarka spimo blazino peska do debeline 20 cm.
• Cev nam je postavila pred izolacijo z izolacijskimi materiali.

Bodite pozorni! Kot alternativo izolaciji se lahko uporablja samoregulacijski grelni kabel.

• V fundusu naredimo luknjo, skozi katero zaganjamo cev v klet ali podzemlje.
• Priključujemo cevovod na notranjo napeljavo, skrbno izoliramo vsa območja v neogrevanih prostorih.
• Drugi konec cevi priključimo na črpalno postajo s posebnim priključkom s protipovratnim ventilom in mrežico za čiščenje suspendiranih delcev. Cena takšnega dela je majhna, vendar njegova uporaba bistveno izboljša stabilnost sistema.

Enoto priključimo

Nato moramo povezati in zagnati enoto.

Povezovalna shema črpalne postaje za vodnjake je precej preprosta in jo je mogoče uresničiti s celo minimalnimi spretnostmi:

• Za začetek pripravljamo bazo, na kateri bo postavljena tudi postaja. Najboljše je, da je za to primeren majhen podion iz opeke ali odlit iz armiranega betona. Najnižja višina takega stopnička je okoli 20 cm.
• Neposredno pod nogami enote je postaviti gumijasto podlogo debeline približno 10 mm. Elastični material učinkovito nadomesti vibracije, zmanjša obrabo opreme in zmanjša hrup.
• Noge črpalke so nameščene na gumijastem tesnilu in pritrjene s sidri s širokimi podložkami.

Nato morate pritrditi cev za dovod vode.

Povezovanje uporabe:

• Inch sklopka z notranjim navojem.
• Jeklen ali bronasti kot z zunanjim navojem.
• Primeren nepovratni ventil, ki zagotavlja enakomeren pretok vode v sistem.
• Povezava - "ameriška".

Vse dele priključimo v en sam sistem, ki povezuje dovodno cev do črpalnega dela. Istočasno je potrebno nadzorovati tesnost vseh sklepov.

Na isti način priključite izhodno cev. Kot smo že omenili, tukaj lahko namestite grobi kovinski filter.

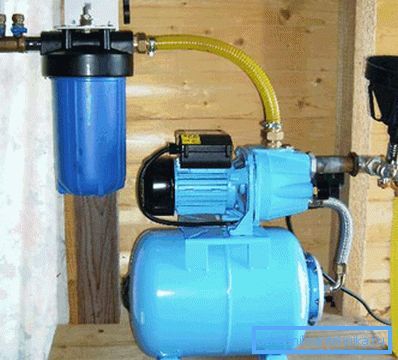

Sistem lahko optimizirate tako, da pred delom črpalke namestite predfilter. Uporaba te poceni naprave vam omogoča, da podaljšate življenjsko dobo črpalke, ker so delci gline in peska, ki vstopajo v odsek pretoka, glavni dejavnik obrabe delov.

Bodite pozorni! Centrifugalni modeli trpijo zaradi slabe kakovosti vode, ki je nekoliko manj kot vibracijska, vendar pa za njih velja, da je namestitev filtra zelo zaželena.

Konfiguracija pred zagonom

Po zaključku dela s hidravličnim delom je potrebno opraviti začetno nastavitev celotnega sistema:

• Za prilagajanje tlaka v črpalki skozi posebno tehnološko luknjo napolnite približno dva litra vode.
• Opravite testni zagon naprave, določite čas zagona in ustavitve sistema. Optimalna stopnja izklopa je od 2,5 do 3 bara, del črpalke je treba vključiti za 1,8 - 1,5 bara.
• Če opazite odstopanja od teh številk, je potrebno odpreti pokrov na tlačnem stikalu in ga kalibrirati z vrtenjem nastavitvenih vijakov. Praviloma so označene z oznako, ki določa smer povečanja in zmanjšanja indikatorja.

Po končani nastavitvi se črpalka lahko priključi na normalno delovanje.

Zaključek

Shema povezovanja črpalne postaje z vodnjakom ali vdolbinico, ki je navedena tukaj, je optimalna z vidika zanesljivosti in zmanjševanja stroškov dela. Seveda ga je mogoče izboljšati, toda za začetnika bo to dovolj. Po priporočilih in preučevanju videoposnetka v tem članku lahko preprosto zaključite namestitev in osnovno nastavitev sistema za oskrbo z vodo.
