Prirobnični žerjav: vrste, uporaba, namestitvene funkcije

Kako so ventili nameščeni na prirobnicah? Kdaj je upravičeno, da jih uporabljate v inženirskih komunikacijah? Ali obstajajo tanke pri nameščanju teh elementov ventilov? Poskusimo odgovoriti na ta vprašanja.

Razvrstitev

Najprej bomo razumeli, kaj so prirobnični ventili.

Naprava

Mimogrede, v katerih se voda prekriva, lahko razlikujemo štiri vrste ventilov.

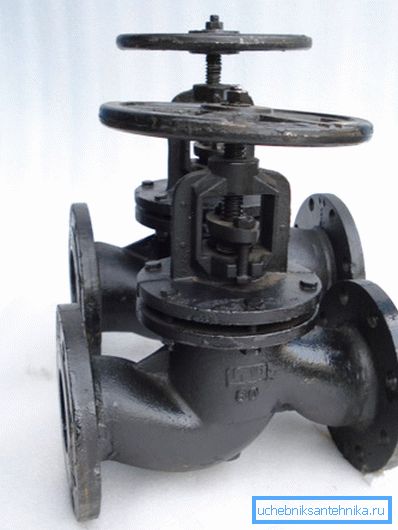

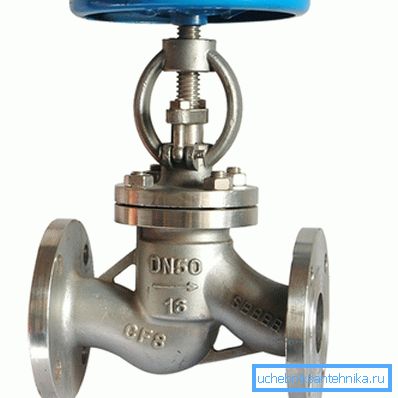

1. Vijak. Ventil je gibljivo pritrjen na navojno palico, ki je pritisnjena na sedež v telesu ventila. Tesnjenje je zagotovljeno s tesnilnim tesnilom. To je tesnilni podstavek, ki ga potegne na telo z matico ali s parom vijakov. Ta tip ventila ima številne posebne pomanjkljivosti:

• Lahko vodijo samo v eni smeri. Protipotek ni le nezaželen: nevaren je, saj lahko ventil povzroči prekinitev s spremljajočim hidravličnim kladivom.
• Imajo visoko hidravlično odpornost zaradi kompleksne oblike in relativno majhne velikosti luknje v sedlu.
• Potrebujejo periodično pakiranje žleze, ki se proizvaja ne le z aktivno uporabo ventila, temveč tudi v prostem teku.
• Gumijaste ali paronitne tesnila se med delovanjem obrabljajo in zahtevajo tudi občasno zamenjavo.

Opomba: pesek ali ostanek, ulovljen pod ventilom, pogosto povzroči popolno ali delno uničenje tesnila. Njeni viri se zmanjšujejo in visoko temperaturno okolje.

1. Plutovinec. V njih je pretok blokiran s koničastim zamaškom s skoznjo luknjo. Brez tipičnih težav, tukaj ni bilo storjeno.
2. Z veliko velikostjo ventila (na primer, DU65) je obračanje vtikača precejšnje napora: odpornost se poveča sorazmerno z zvišanjem kontaktnih površin vtikača in ohišja.
3. V tem primeru je potrebno periodično pakiranje žleze.
4. Shiberny. Njihova naprava je bližje ventilu kot na ventilu: navojna palica zniža stožčasti ventil med dvema ogledaloma (obročasta tesnila v bronah). Trajna gumijasta ali polimerna tesnila se pogosto uporabljajo namesto žleze; Edina pomembna težava je neuporabnost ventila med obraščanjem trdnih sedimentnih ogledal.

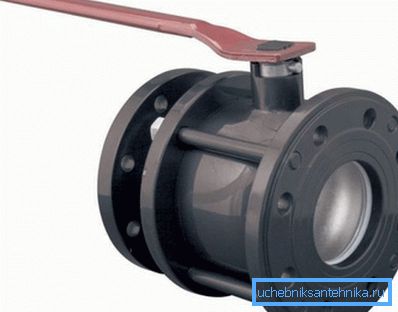

5. Krogla. Krogla medenine ali nerjavečega jekla s skoznjo luknjo se vrti v telesu ventila, ko je ročaj obrnjen. Namestil ga je par obročastih sedežev iz Teflona ali Teflona; tesnilo istega materiala tesni steblo.

Krogelni ventili so najbolj praktični, udobni, vzdržljivi in ​​varni; hkrati se cena krogličnega ventila malo razlikuje od drugih struktur enake velikosti.

Sreda

Večina prirobničnih ventilov za cevi, ki jih ponuja trg, so usmerjeni v uporabo v sistemih za oskrbo z vodo in ogrevanje.

Vendar pa lahko najdete tudi rešitve za druga delovna okolja.

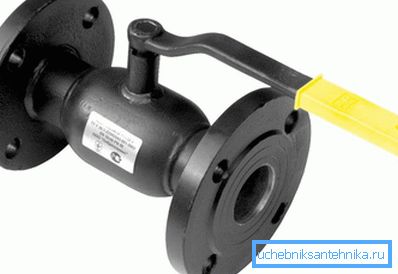

• Plinske krogle prirobnice imajo izboljšano površinsko kakovost žoge, kar preprečuje najmanjšo uhajanje. Praviloma so označene z rumenim peresom.

Zanimivo: proizvajalčeva navodila običajno dovoljujejo uporabo plinskih ventilov v cevovodih, ki prevažajo ne le plin, temveč tudi vodo, naftne derivate in paro s temperaturami do 150 C.

• Ventil za kroglične lopute uporablja tesnilne tesnilne obroče, odporne na toploto, ki omogočajo delovanje v okolju s temperaturami do 250 C.

Funkcionalnost

Večina prirobničnih žerjavov nudi le eno priložnost - popolnoma izklopite tok medija skozi cevovod.

Vendar pa obstaja več eksotičnih možnosti.

• Krmilni ventil s prirobničnimi lopaticami vam omogoča, da plin napeljate in gladko spreminjate križ. Ključna razlika med krmilnimi ventili in konvencionalnimi krogelnimi ventili je v obliki luknje v zaporni krogli: ni izdelana okrogla, temveč ovalna ali bolj zapletena.

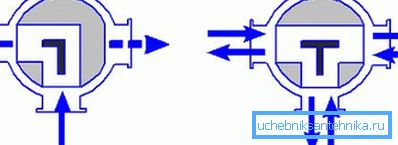

• Trosmerni krogelni ventil se razlikuje tudi v obliki zareze: v tem primeru je narejen kotni, kar omogoča uresničitev principa bodisi - ali. Pretok vode iz cevovoda številka 1 je usmerjen na cev številka 2 ali številka 3.

Velikosti in uporaba

Velikosti vseh prirobničnih ventilov, ki jih proizvaja domača industrija, se vzamejo po GOST pod številko 28343-89.

Zanimivo: načeloma so dimenzije prirobnic, tudi za ventile, urejene z ločenim standardom - GOST 12815-80. Vendar pa ta dokument popolnoma podvaja obseg velikosti iz GOST 28343-89.

Te dimenzije damo v milimetrih in palcev.

Katere dimenzije cevovoda upravičujejo uporabo prirobničnih ventilov za vgradnjo ogrevalnih sistemov ali oskrbo z vodo z lastnimi rokami?

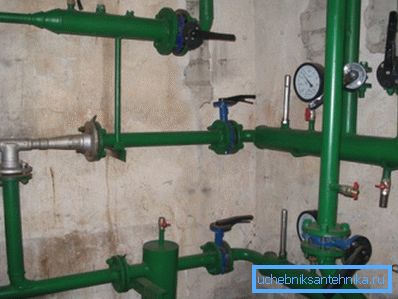

Po mnenju avtorja - začenši z DU40. Bolje je, da se prirobnični krogelni ventil DN25 ali DN32 zamenja z vlečnim ventilom: navoj te velikosti se lahko ročno prekriža s cevjo, toda prirobnico je treba variti, kar je pogosto bolj problematično in zahteva popolno odvodnjavanje cevovoda.

Hkrati z veliko velikostjo niti, ki bi zahteval premik ključavnice na sgone, zahteva veliko truda. Veliko lažje je razstaviti ali zamenjati prirobnični kroglični ventil DU80, kot pa razstaviti navojni spoj enakega premera.

Nuance: v nasprotju z navojem prirobnica ne zahteva namestitve pospeševalnika in se lahko uporablja v pogojih pomanjkanja dolžine ravnega dela cevovoda. Vendar razstavljanje majhnih prirobnic, pritrjenih z jeklenimi sorniki, ni za slabe srce. Praviloma je vijake lažje rezati kot odviti.

Skupščina

Trike sklopa prirobnice malo.

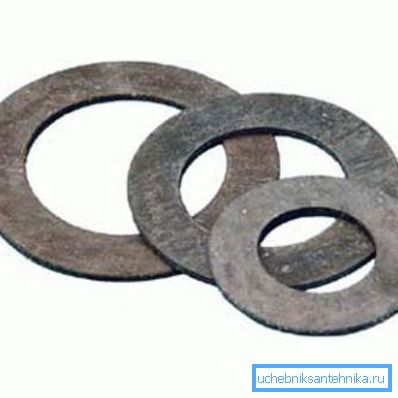

• Paronitske tesnila se običajno uporabljajo za tesnjenje. Vendar jih je mogoče zamenjati z lastno izrezanim iz stare kamere. Ne pozabite zapustiti jezika na robu tesnila, kar vam bo omogočilo, da ga dobite med prirobnicami.

• Da bi se izognili izkrivljanju, je prirobnica prečkana navzkrižno, en ali dva vijaka ključa naenkrat.
• Vijaki morajo biti nameščeni na eni strani prirobnice. V primeru, da je ravnina vodoravna, so vijaki priviti na vrhu. Lažje je vabljati orehe; Poleg tega je padec z višine svetlobne matice manj verjetno, da bo spodaj povzročil poškodbo.

Zaključek

Upamo, da bo naš nekoliko površno poznavanje s celotnim razredom ventilov in okovij bralcu pomagal pri izbiri rešitev za svoje projekte. Videoposnetek v tem članku, kot ponavadi, vsebuje dodaten material. Uspehi!
