Risba vodo - različne možnosti za različne namene

Vodne vdolbinice, čudno, vendar je to celotna družina hidravličnih struktur, ki opravljajo povsem drugačne naloge. Zato je precejšen arzenal opreme - od potopnih črpalk in filtrov do dušenja nadtlaka.

Dodamo temu, da vse vrste inovativnih tehnologij, ki temeljijo na zelo obstojnih polimernih materialih, prispevajo tudi k vedno večjemu obsegu obravnavanih predmetov. Z drugimi besedami, tisti, ki se bo ukvarjal z vodnimi vdolbinicami, se mora najprej odločiti o svojem posebnem namenu in nato ustvariti risbo prihodnje uporabe.

In spet se morate spoprijeti s pogoji

Dva najpomembnejša področja uporabe takšnih objektov:

• v kanalizacijski sistem in oskrbo z vodo v urbanih okoljih;
• in v sistemu oskrbe z vodo podeželske hiše, ko vrtina služi kot vir vode in je vključena kot začetna povezava v celotnem sistemu.

Plastika

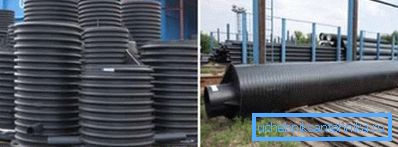

V vsakem primeru za namestitev vodnjaka je potrebna precejšnja izkopavanja, plastika pa se reši, kar se zelo pogosto dogaja v gradbeništvu.

Uporaba plastike je:

• uporaba materiala, ki je zelo odporen proti morebitnim vplivom - od mehaničnih do kemičnih;

• priložnost, da se ukvarjamo z vedno večjim obsegom delov, ki lahko zadovoljijo vse želje in poskrbijo za vse primere uporabe;

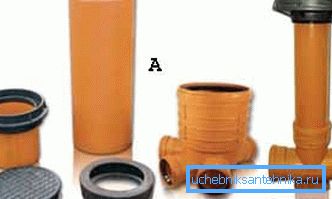

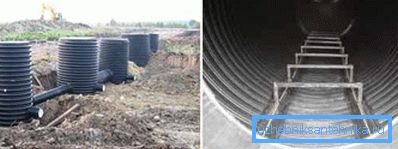

• sposobnost ustvarjanja zapletenih cevovodnih sistemov dobesedno v nekaj urah brez varilnih in pomožnih naprav, ko je delo na tleh končano, kar jasno kaže fotografija "A":

• A - tukaj, dokler vsi elementi v razstavljenem stanju;
• B - in to je popolnoma dobro sestavljen.

Predstavljamo vse elemente takšnih plastičnih sklopov, pozorni smo le na dejstvo, da sta lahko obseg in obseg delov veliko večji:

• A - kritje;
• B - teleskopska cev - to je neposredno iz neverjetnih priložnosti, ki jih ponujajo nove tehnologije; v bistvu teleskop popolnoma odstrani vprašanje, kako skrbeti za vročinsko nastavitev višine vdolbine do globine vodonosnika ali priklopljene črte cevi;

• C - teleskopska manšeta;
• D - glavna cev iz polivinilklorida (PVC);
• E-dno tvorjenje vodnjaka, ki je bistveno odvisno od njegovega namena.

Dober nasvet! Ni namreč, da se PVC tehnologije imenujejo revolucionarne na področju vgradnje vodovodnih sistemov. Toda njihova preprostost in številne ponudbe na trgu lahko včasih igrajo nezaščiteno šalo. Svetujemo vam, da se na tem področju ukvarjate le z uglednimi organizacijami, ki imajo dobre izkušnje pri gradnji komunikacij, ki uporabljajo PVC. Poleg tega se prepričajte, da preučite vse razpoložljive ponudbe v smislu njihovih stroškov - cena istih komponent se lahko razlikuje za 1,5-2 krat.

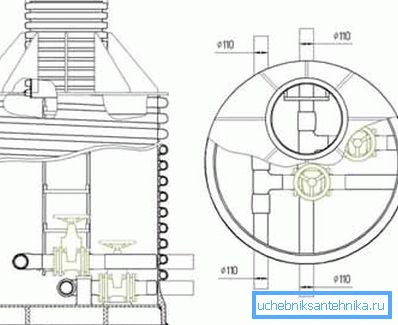

Toda bližje diagramom in risbami

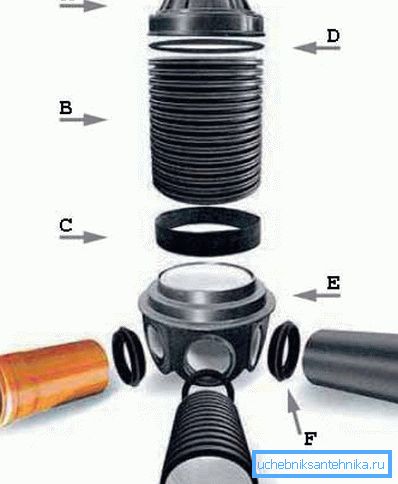

Nadaljevanje teme PVC, v prvi shemi nudimo gradnjo natančno tega materiala, ki jasno prikazuje vse nove lastnosti.

Dobro

Shema takšne vrtine je zelo mobilna pri razvoju in ponovni opremi, odvisno od spreminjajočih se pogojev uporabe:

• A je vrat;
• B - cev s premerom 1-1,2 m za vrtalno gred;
• C - tesnilni manšet; pri uporabi takšnih sredstev za tesnjenje bo plastika dala "100 točk naprej" kateremu koli drugemu materialu, ki bo na koncu zlomila ta nesrečni izrek: vodovod - znanost sklepov in spojnikov - vedno so bili resnično glavobol za inštalaterje;

• D - tesnilni obroč;
• E-pladenj;
• F - tesnilni manšet.

Tako lahko na podlagi tega sklopa ustvarite naslednjo risbo lopatice za čiščenje odplake:

Obvestilo tukaj:

• Za krepitev položaja konice se uporabljajo dodatni utrjevalci;
• sistem ima notranje stopnišče, ki odpravlja vprašanje vzdrževanja zgornjega loka v širokem spodnjem delu;
• Uporabljata se dva cevovoda - glavna in pomožna za boj proti pretiranim tlakom.

Prva popolna risba

Kot prvo možnost ponujamo naslednje, s skritim pokrovom:

• A - betonska baza;
• B - osnovna plošča - takšna organizacija je dobra, če se vdolbina uporablja za odplake, za zajem vode je potreben bolj resen odnos in uporaba vsaj kremenčeve drobtine;
• C - glinasti grad - če je vdolbina v državi in ​​izven dežele, bo moral grad narediti od zgoraj;
• D - držala za lestve;

• E - armirani beton ali plastični obroči, ki tvorijo okostje;
• F - konični obroč;
• G - obroč manjšega premera;
• H-podporni obroč - in armirani beton in plastika vam omogočata, da izberete različne premere za ustvarjanje takšnih struktur;
• I - zidovi se lahko uporabijo za bolj natančno nastavitev višine;
• J - betonski slepi predel;
• K - loputa - idealna rešitev, če želite skriti vodnjak na mestu.

Druga možnost

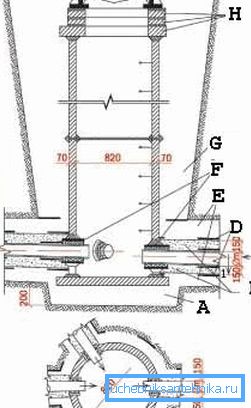

Za to možnost je značilna temeljita in redka metoda oblikovanja dna vdolbinice:

• A - priprava peska;
• B - plasti proda;
• C - perforirana drenažna cev;
• D - geotekstilije, kot sredstva za zaščito pred vlago;
• E-pesek polnjenje cevi;
• F - podružnice;
• G - pesek nazaj v sredino vrtine;

• H - dodatni obroči;
• I - konico;
• J - loputa iz litega železa.

Tretja možnost

Tretja možnost že velja za vodnjake, ki so vgrajeni v hišni sistem za oskrbo z vodo:

• A - dobro;
• B - potopna črpalka;

Dober nasvet! Priporočamo uporabo centrifugalnih črpalk kot potopne črpalke. So veliko bolj učinkoviti pri delu v primerjavi z vibracijskimi in tiste, ki so pomembne za obravnavane strukture, so bolj previdni pri okoliškem oblikovanju vodnjaka.

• C - kontrolni ventil;
• D - gibka cev;
• E-električni kabel s sistemom proti zamrznitvi in ​​vlagi;
• F - kabel; zaradi predlagane sheme je treba uporabiti ta varnostni element, čeprav obstaja več možnosti za rešitev tega problema;

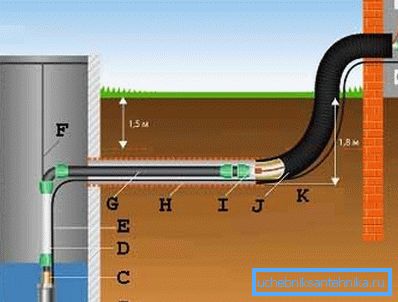

• G - plinovod, je treba položiti pod stopnjo zamrznitve tal;
• H - elektrokor - sistem električne zaščite o zamrzovanju (za podrobnosti glej spodnjo shemo);
• I - gibka sklopka;
• J - zaščitno ohišje, priporočljivo izoproflex;
• K - globina rova ​​na shemi 1,8 m;

• L - enota za avtomatsko krmiljenje in nadzor;
• M - omrežje pri 220/50.

Več pomožnih tokokrogov

Ko gre za takšne sisteme, kot so vodnjaki, je nemogoče izogniti določanju nekaterih zelo pomembnih vozlišč:

• Prvič, električni sistem ogrevanja cevovoda je zelo uporaben, ki ga sestavljajo naslednji elementi:

• A - zaščitni ovoj;
• B - instalacijska žica;

• C - toplotna izolacija;
• D - ogrevalni odsek;
• E - ogrevan cevovod sam.

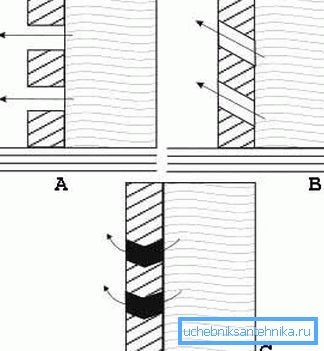

• Drugič, za zaščito pred akumulacijo vlage vzdolž stranskih sten črpalke je koristno organizirati vložke cementnih filtrskih elementov, ki sestavljajo tri vrste:

• A - ravne črte (puščice kažejo smer prodiranja vlage znotraj vdolbinice);

• B - poševno, upoštevajte povečanje smeri notranje votline vdolbine, kar je bistveno pomembno;
• C - konični.

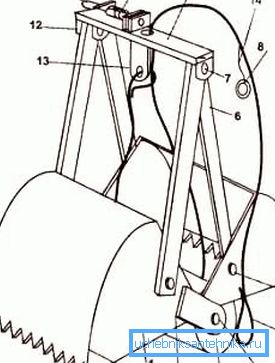

• Tretjič, za čiščenje notranje votline se lahko uporabijo različne metode in sredstva. Na koncu je vedno strgalo, apno in lestev, toda za obsežna dela je vedro, ustvarjeno v skladu z naslednjo shemo, zelo koristno;

• 1 - par vedra;
• 2 - valjček za navijanje kabla;
• 3 - valjček;
• 4 - kabel;
• 5 in 7 - M8 vijaki, kot je 6 na risbi;
• 6 - potisk, pri oblikovanju njihovih 4 kosov;

• 8 - obroč za pritrditev položaja vedra;
• 9 - prečkanje;
• 10 - kompresijska vzmet;
• 11 - palica ključavnica;
• 12 - oko;
• 13 - poluprohin;
• 14 - tanek kabel.

• Četrtič, tako imenovani abisinec je lahko preprostejša različica vrtine, ki je precej podobna vrtini in je zaradi svoje "nepretrganosti" pogosto zgrajena neposredno v kleti hiše. Risbe abyssinskega vodnjaka so zelo preproste:

• A - povratni ventil, brez katerega ni mogoče doseči nobenega vdolbinice;

• B - cedilo, varjeno na cev;
• C - stružni stožec - to ne more rešiti problema z vodo v velikih globinah vodonosnikov, vendar s površinsko vodo (do 4 metre) se odlično spoprime).

Sklepi

Navodila za ustvarjanje vodnjaka in vrsta njene risbe so močno odvisna od namena te strukture. Seveda lahko na različne načine najdete veliko skupnih značilnosti. Vendar obstajajo velike razlike, predvsem pri organizaciji dna.

Da ne bi prišli do zamenjave možnih rešitev, si oglejte dodatni video v tem članku, ki vam bo pomagal sistematizirati vse znanje.
