Risba žerjava: vrste in značilnosti ventilov

V tem članku bomo pogledali risanje hidravličnega žerjava in vam prav tako povedali, kaj sestavljajo vsepovsodni zaporni ventili, ki se uporabljajo pri gradnji različnih cevovodov.

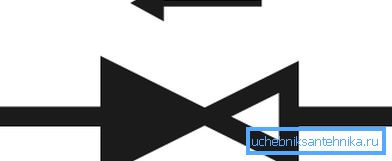

Poleg tega bomo ugotovili, kako se izvede označevanje žerjava na risbi, tako da te simbole razumejo vodovodarji, ki se ukvarjajo z opremljanjem gradbenega objekta s sanitarno opremo.

Ampak najprej govorimo o glavnih vrstah uporabljenih žerjavov in njihovih strukturnih značilnostih.

Glavne sorte

Trenutno se pri opremljanju stanovanjskih stavb z zapornimi ventili uporabljajo naslednje spremembe ventilov za cevovod:

• modifikacije z enim ventilom, ki so namenjeni za oskrbo s hladno ali samo vročo vodo;
• mešalniki z dvema ventiloma;
• enojni vzvodni mešalci;
• modifikacije, opremljene s termostatom;
• brezkotni žerjavi.

Podrobnejše razmislite o navedenih kategorijah naprav.

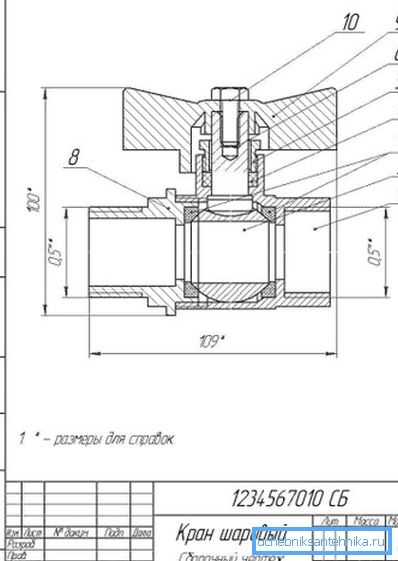

Enosmerni ventili

Oblika enojalnega žerjava prevzame prisotnost enega vztrajnika. Zato uporaba naprave omogoča nadzor pretočne glave, ne pa tudi temperature.

Takšne naprave so bile najbolj primerne pri namestitvi državnih kuhinj in kopalnic, kjer ni zagotovljena možnost oskrbe s toplo vodo. Ta tip zapornih ventilov sestoji iz kovine (ohišje iz nerjavečega jekla, medenine, bakra, silumin, itd.), Ki zapre ventilsko omarico z gumijastim tesnilom ali s keramičnimi vrati.

Izvijač je pritrjen na telo z navojnim priključkom. Vendar pa obstajajo modeli, v katerih sta telo in izliv ena celota. Jedro zapiralnega mehanizma se privije v ohišje in ga pritrdi z navoji cevi in ​​gumijastimi tesnjenimi obroči.

V skladu s tipom zapiralnega mehanizma so ventili z enim ventilom deljeni na naslednje modifikacije:

• Polavrtni žerjavi, sestavljeni iz dveh kombiniranih keramičnih plošč. Med delovanjem se palica vrti in vrti zgornjo ploščo, ki se pomika glede na fiksno spodnjo ploščo. Ko so plošče poravnane, je oskrba z vodo obešena, in ko se med ploščami odpira odprtina, voda prehaja prosto.
• Modifikacija črv deluje zaradi vrtenja. Eden od koncev kocke osi je opremljen z tesnilom iz debele gume. Ko se palica vrti, se gumijasto tesnilo pritisne na "sedlo" in izklopi dovod vode. Nasprotno, ko se tesnilo dvigne zaradi vrtenja palice v nasprotni smeri urnega kazalca, nadaljuje dobava vode.

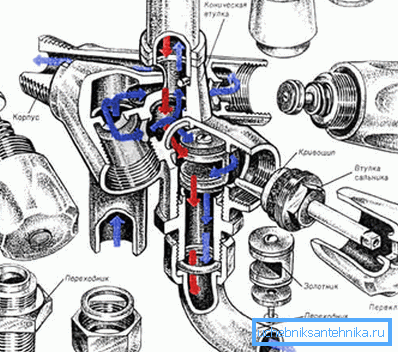

Mešalniki dveh vrst ventilov

Mešalniki z dvema ločiloma nameščenimi vztrajniki so naprave, ki omogočajo hkratno prilagajanje tlaka in temperature dovoda vode. Na napravo dobite hladno in toplo vodo. Zato je takšna vodovodna oprema najboljša možnost za kopalnice in kuhinje.

Oblika dvoklopnega mešalnika vključuje naslednje elemente:

• dva ločena ventila, od katerih vsaka vrti stalež ločene vložke;
• vložki za nadzor oskrbe s toplo in mrzlo vodo;
• izliv za odstranjevanje vode;
• prezračevalnik, nameščen na izlivu, namenjen za grobe čiščenje toka in preprečuje nastanek brizg;
• stikalo (gander), ki spreminja smer toka od izliva v napajalno posodo.

Pomembno: Pri izbiri mešalnega ventila z dvema ventiloma se prepričajte, da je njeno telo iz nerjavnega jekla ali medenine. Spremembe iz železa ali siluminja, kljub dejstvu, da je njihova cena nizka, hitro propadejo.

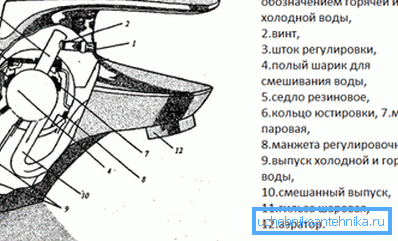

Enojni vzvodni mešalci

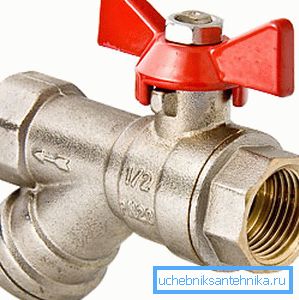

Obstaja široka paleta krogličnih ventilov na trgu, zdaj pa govorimo o enosmerni izvedbi, namenjeni za domačo uporabo.

Vodovodna oprema s kroženjem zapornega elementa sestoji iz naslednjih delov:

• ohišje s pritrdilnimi elementi za priključitev cevi in ​​montažne plošče;
• vzvod za nadzor oskrbe z vodo;
• kroglični vložek;
• tesnila;
• ločen izliv ali izliv, v kombinaciji s telesom;
• aerator.

Značilna razlika takšnih mešalnikov iz drugih blokirnih naprav je prisotnost sferičnega vložka v obliki votle krogle s tremi luknjami.

Za delovanje takega vložka se uporablja poseben gumijasti sedež. Kartuša z ročico je pritrjena v ohišju s pomočjo manšete in zadrževalnega obroča.

Delovanje naprave se izvede z dvigom vzvoda navzgor. Ko vzamete ročico, se voda napaja ali meša.

Pomembno: Pri nakupu krogle, poskrbite, da kovina telesa ni debela manj kot 0,2 cm. Seveda mora biti material za telo iz nerjavnega jekla ali medenine. Poleg tega morate pred nakupom preizkusiti gladkost vzvoda, če je poteza nenavadna, je treba nakup takšne naprave opustiti.

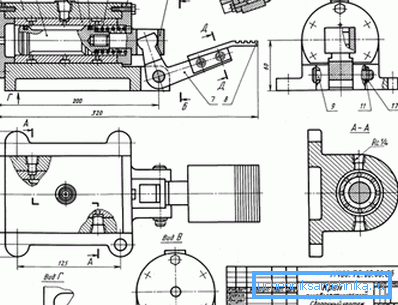

Mešalniki naprave s termostatom

Navodila za uporabo takega žerjava so značilna preprostost in udobje. Dejstvo je, da je dovolj, da nastavite temperaturo vode enkrat in pozneje, lahko prilagajate samo pretočno glavo.

To funkcijo zagotavlja prisotnost termostata - posebna naprava, ki se odziva na spremembe temperature in ohranja te kazalnike na enaki ravni. Z izjemo termostata se naprava takšnih naprav ne razlikuje veliko od celotnega sklopa običajnih mešalnikov. (Glej tudi članek Kako namestiti pipa na umivalnik: funkcije.)

Termostatski ventili so sestavljeni iz naslednjih elementov:

• jeklo ali medeninasto telo;
• vztrajniki ali nastavitveni ročaj;
• keramični vložek;
• dodatna oprema za modele za prhanje.

Pomembno: Naprave, ki so opremljene s termostatom, to najsodobnejšo opremo in s tem njihovo prodajo, morajo pokrivati ​​garancija prodajalca ali tovarne proizvajalca.

Zaključek

Zdaj, ko veste, kakšna je montažna risba vodovodne opreme, lahko določite, iz katerih sestavnih delov se sestavlja pipa, in kateri deli so lahko odgovorni za določene napake. Tako prisotnost opreme omogoča ročno vzdrževanje in popravilo.

Ali obstajajo vprašanja, ki zahtevajo izčrpna pojasnila? Več uporabnih informacij najdete tako, da gledate videoposnetek v tem članku.
