Ročna črpalka za dobro glavne razlike in vrste opreme

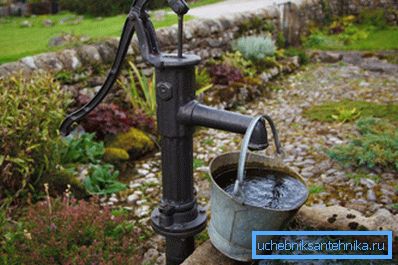

Danes je velika večina virov opremljena z električno opremo za črpanje vode, ročne črpalke pa so zelo redke. Medtem je ta tip naprave odličen kot rezervna možnost v primeru izpada električne energije in kot glavna vrsta oskrbe z vodo na ploskvi.

Vsi vedo, da lahko vremenske nesreče in okvare opreme zapustijo celotna območja brez električne energije, v tem primeru ročna črpalka služi kot jamstvo, da nikoli ne boste imeli prekinitev.

Vrste in značilnosti opreme

Dejstvo je, da možnosti za ročne naprave za črpanje vode niso toliko, saj se večina razlikuje po zasnovi in ​​konfiguraciji uporabljenih vozlišč. Načelo delovanja je podobno za vse naprave, vendar se razlikujejo glede na globino, na kateri bo voda vzeta.

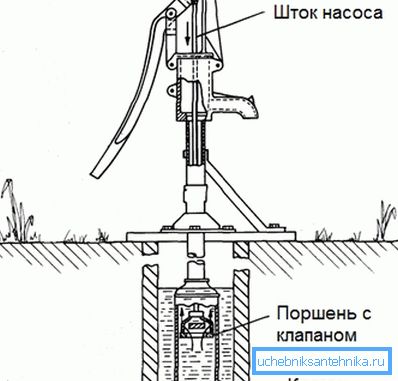

Batne črpalke

Kot veste, je ta vrsta opreme najprimernejša za vodnjake vrste Abyssinian, vendar se lahko uporablja tudi za dovod vode z drugo konfiguracijo. Glavna prednost takšnih naprav je preprostost in zanesljivost..

In če imate majhen nabor opreme, orodja, če želite, lahko ročno vodno črpalko za vodnjak s svojimi rokami. Morate priznati, da je malo verjetno, da lahko sami izdelate kakršno koli drugo vrsto opreme.

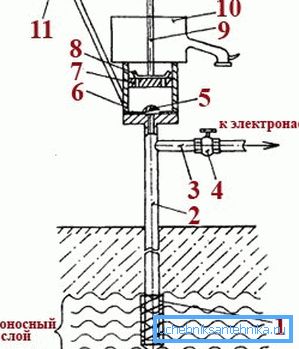

Podrobno preuči vse značilnosti te zasnove:

• Voda potegne iz vodonosnika skozi dovod vode 1. Odvisno od vrste vrtine je to lahko igra s filtrom (vodnjaka Abesinijeva), mrežnim filtrom ali plastičnim filtrom.
• Cev 2 vodi do površine zemlje. Njegova premera in dolžina sta lahko različna, vendar je treba zapomniti, da mora ustrezati naslednjim zahtevam: zaradi črpalke, ki sesuje vodo, morajo biti cevi stene. Najbolj primerna kovina ali plastika.
• Če bo ročna črpalka uporabljena vzporedno z električnim, potem je treba pred črpalnim stolpcem odcepiti cev, skozi katero bo voda vstopala v hišo.
• Še ena pomembna podrobnost pri uporabi dveh vrst opreme vzporedno je dotik na podružnico. Kadar vodo zapremo v vodo, ga je treba zapreti, sicer bo voda potekala v dveh smereh in veliko boste morali črpati. Ampak najlažji način za postavitev povratnega ventila in vam ni treba nenehno blokirati linijo.
• Naslednje je telo ročne črpalke, v kateri so vsi glavni delovni deli.

• Diskni ventil 5 deluje takole: ko se bata dvigne, pod njim nastane podtlak, pri čemer se diafragma odpre in ves prostor napolni z vodo.
• Cilinder 7 je glavna črpalna enota, ki s premikanjem navzgor in navzdol črpata vodo skozi dva ventila.
• Batni ventil 8 je nameščen na vrhu in deluje v skladu z naslednjim načelom: bat, premikanje navzdol, stiskanje na vodi, ki zapira ventil 5, odpre tudi batni ventil in prostor napolni z vodo. In ko se mehanizem premika navzgor, enaka sila vode zapira ventil 8 in tekočina se stisne v posodo ali takoj izlije.
• Zmogljivost 10 je lahko ali ne sme biti prisotna v oblikovanju, vse je odvisno od značilnosti uporabe.
• Bat se pomika s palico 9, ki je povezana s šarnirjem z balansno palico, ki služi tudi kot ročaj za delo.

Kot lahko vidite, temeljna načela fizike temeljijo na delovanju tega mehanizma. Oblika ni nič zapletena, zato je tako zanesljiva in nezahtevna.

Treba je opozoriti, da je mogoče uporabljati batne črpalke z globino vode, ki ni večja od 10 metrov, sicer vakuum, ki ga ustvari pripomoček, ne bo dovolj za dviganje vode. (Glejte tudi člen Priključitev črpalne postaje v vodnjak z lastnimi rokami.)

Črpalke za sesalne palice

Ta vrsta opreme v mnogih pogledih spominja na prejšnjo, vendar obstajajo strukturne razlike, zaradi česar lahko takšne črpalke črpajo vodo iz velikih globin. Njihova glavna prednost je lokacija črpalnega mehanizma, je na dnu, zato globina ni tako pomembna.

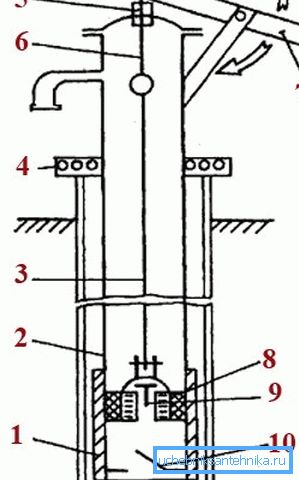

Upoštevajte načelo delovanja te naprave:

• Črpalka 1 je nameščena na samem dnu zasnove, glavna stvar v tem vozlišču je moč in geometrijska pravilnost.
• Cilinder je povezan s cevjo za vodo, ki gre na samo površino, kjer je to trdno pritrjena na ohišje vdolbinice ali na betonsko steno vrtine s posebno spono.
• Cev na površino je sklop palic 3, s katerimi se sila prenese na mehanizem.
• Palice so s pomočjo posebnega sistema povezani z glavno črpalno enoto, batom 8, ki mora biti dobro nameščen na cilinder, saj je učinkovitost sistema odvisna od tega.
• Na dnu cilindra je sesalni ventil 10, ki je lahko različnih konfiguracij - tako disk kot kroglica. Odpre se, ko se bata pomakne navzgor in se zapre, ko se premakne navzdol.
• Ventil 9 se nahaja v sredini bata, zato mora biti poseben utor za boljše delovanje.
• V zgornjem delu droga je povezana droga 6, ki je nihajno povezana z balansno težo 7, ki opravlja funkcije pogonskega ročaja.
• Na mestu izvrtine iz telesa je nameščena oljna tesnila 5, služi pa se preprečevanju vstopa umazanije in padavin v konstrukcijo.

Nasvet! Kot kaže praksa, je najboljši pečat bata v cilindru mogoče zagotoviti na precej preprost način: s pritrditvijo kosa gume ali usnja na njegov zgornji del, izrežite glede na vzorec luknje.

Glavne značilnosti delovanja črpalk za sesalne palice, ki jih je treba upoštevati:

• Ne pozabite, da mora biti spodnji ventil vedno v vodi, zato je potrebno cev potopiti v vodo, tako da pri črpanju konstrukcije ni nad nivojem vodnega horizonta.
• Pri nameščanju in pritrditvi načrta mora biti bat nastavljen tako, da v spodnjem položaju ne doseže ventila za 5-6 centimetrov.

Načelo delovanja naprave je precej preprosto: ko se bat pomakne navzdol, se spodnji ventil zapre in tlak vode odpira zgornji ventil, zaradi česar tekočina prehaja v prostor nad cilindrom. Ko se premikate navzgor, se proces obrne: voda zapre zgornji ventil, podtlak pa pod batom odpira spodnji ventil.

Glavne značilnosti črpalke za samo-proizvodnjo

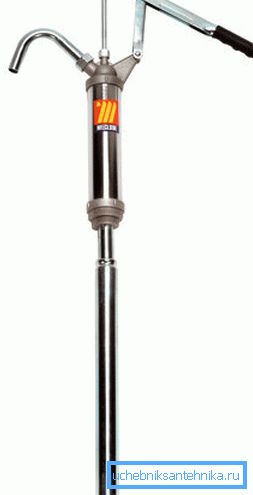

Kot veste, je oprema mogoče kupiti v končani obliki, vendar je pogosto njegova cena precej visoka in taki stroški niso upravičeni, če se uporabljajo na dacha ali kot rezervna možnost.

V tem primeru lahko napravo napravite sami in naša navodila vam bodo pri tem pomagala:

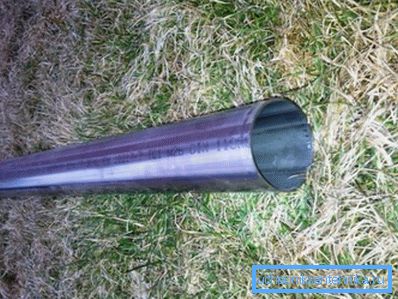

• Ohišje črpalke, idealna možnost - kos cevi iz običajnega ali nerjavečega jekla. Dolžina dela mora biti približno 80-100 cm. Pred uporabo je treba notranjo površino preveriti za gladko delovanje za najboljšo učinkovitost.

• Zgornji pokrov je izdelan iz kovine ali iz trpežne plastike. V sredini je izdelana luknja za steblo in nameščena je tesnila za zagotovitev najvišje zanesljivosti.
• Naslednje je poskrbeti za izdelavo bata - primerne plastike ali kovine. Idealno - kos cevi manjšega premera, ki poteka navznoter z majhnimi odprtinami. Ne pozabite na gumijast ali usnjen pečat, strožji bati se bo premaknil, večja bo zmogljivost, vendar pa je preveč tesno prileganje težko dobro delati črpalko.
• Cevi, na katere bo voda tekla, morajo biti dovolj močna in gosta, uporaba cevi ni dovoljena.
• Posebno pozornost posvečajte ventilom, morajo biti zelo zanesljivi, da ne bi pustili vode, ko črpalka ne deluje. To delo najbolje opravimo s pomočjo usposobljenega strokovnjaka.

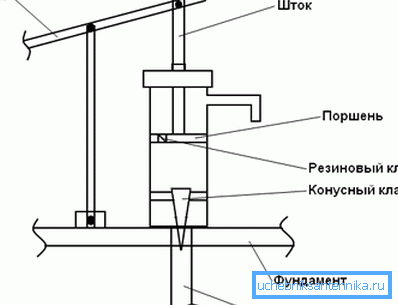

Pomembno opozorilo! Mnogi naredijo napako pri montaži črpalke brez podlage, kasneje pa se ohladi, kar lahko privede do porušitve posameznih komponent. Najbolje je, da trdno pritrdite telo, in če je dobro v Abesiniju, lahko nalijete majhen kravato.

Zaključek

Kljub popolni avtomatizaciji naših načinov preživljanja je bolje, da v primeru izpadov moči vedno obstaja možnost varnostne kopije. (Glej tudi članek Kako izbrati črpalko za vodnjake: merila za izbiro.) Zato ročne črpalke nikoli ne bodo izgubile svoje pomembnosti. Videoposnetek v tem članku bo pomagal bolje razumeti to vrsto opreme.
