Sharovy žerjav 1 1 4 cm: naprava, prednosti, značilnosti

Sodobni krogelni ventili samoumevno osvojijo velik del trga od konkurenčnih rešitev in še naprej pridobivajo priljubljenost. Kakšne so dobre v ozadju alternativ? Kako tipični krogelni ventil 1: 4 - 1 1: 4 inch velikosti? Ali imajo izbira in namestitev teh žerjavov kakšne malenkosti? Poskusimo odgovoriti na ta vprašanja.

Kako deluje

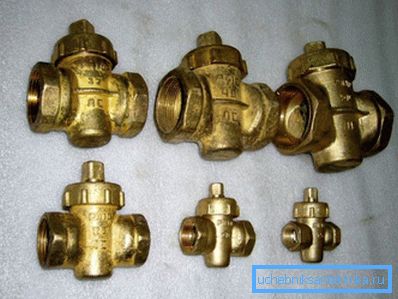

Oddaljen prednik kroglastega ventila (plutovinast ventil) je bil rotacijski cevni ventil z režo v njem, premično pritrjen v kovinskem ohišju. Tesnino zaklopa (mimogrede, daleč od absolutne) je bila zagotovljena z vgradnjo vtikača v telo; Funkcija tesnilne palice je praviloma opravljala polnilo.

Izvirna zasnova je imela številne resne pomanjkljivosti.

• Sila, potrebna za vrtenje palice, je bila zelo pomembna: koeficient trenja kovin na kovine je precej velik.

Zanimivo je, da so plutovine velike velikosti opremljene z mazalnim sistemom, ki delno rešuje ta problem.

• Žleza je zahtevala periodično pakiranje; kar je radovedno - proizvedeno je bilo tudi z enostavnim ventilom.
• Plutovke so imele precej visoko hidravlično odpornost: reža v cevi, ozka v primerjavi z notranjim premerom cevi, ki je povezana, je ustvarila resno oviro za pretok delovnega medija.

Krogelni ventil je globoka modernizacija dizajna plutastih žerjavov.

1. Zaklop je postal okrogel in dobil povsem gladko površino z najvišjo kakovostjo obdelave.
2. Luknja v njem se je povečala: sedaj je njegova velikost enaka ali blizu notranjemu premeru cevi, ki je pritrjen na ventil.
3. Tesnilo zaklopa ni predvideno z mletjem na kovinskih površinah, temveč z obročastimi sedeži iz nizko trenjnih polimerov - teflona ali teflona.
4. Palica je zatesnjena z obročem istega polimera ali parnim obročem toplotno odporne gume. Razvoj tesnila, zasnovanega pri vsaj 500 do 1000 obratovalnih ciklih, se kompenzira z zategovanjem s pomočjo pakirne matice.

Edini parameter, ki je bil utrpel pri modernizaciji ventila, je njena delovna temperatura, ki je sedaj omejena z omejitvijo termičnega upora polimernih tesnil (150-250 ° C). To je delno zato, ker so plutovalni ventili kljub očitnemu zastarelosti še vedno proizvedeni in uporabljeni na cevovodih, ki prevažajo visoko temperaturne ali korozivne medije.

Koristi

Kaj privlači potencialni krogelni ventil kupca - 1: 4 palcev, 1: 2, 1 1: 4 in druge velikosti - ob ozadju tradicionalnih plutovinih in vijačnih ventilov?

• Nizka hidravlična odpornost. Je približno enaka odpornosti cevi ustrezne dolžine.
• Kompaktnost. Vse velikosti kroglastih ventilov 1 1: 4 palcev so bistveno manjše od tistih v podobnem vijačnem ventilu. Iz žičnatega žerjava se razlikuje vsaj z manjšo višino namestitve.
• Zaprta vrata. Absolutna večina krogelnih ventilov je razvrščena kot razred A po GOST 9544-2005, kar pomeni, da v zaprtem stanju ni puščanj.

Zanimivo je: ventil, za razliko od dušilnega ventila, ima samo dva delovna mesta - odprta in zaprta. Kljub temu se lahko kroglastni ventil še vedno uporablja za prilagoditev glave brez kakršne koli škode na njenem viru.

• Pomanjkanje akumulacije smeti pod sedežem ventila, značilno za vijačne ventile.
• Samovoljna smer vodnega toka. Vijačne ventile lahko postavite le tako, da voda pritiska ventil od spodaj - drugače, če poskušate odpreti ventil, se lahko ventil odtrga.

• Najmanjši napor odpiranja, razlikovanje krogličnih ventilov iz plute.
• Končno, glavna stvar: vsi krogelni ventili so izjemno odporni na napake in praktično ne potrebujejo vzdrževanja.. Kot maksimalno, po nekaj letih aktivne uporabe, bo morda treba zategniti tesnilo okoli stebla.

Cena krogličnega ventila, če je drugačna od konkurenčnih izdelkov iste velikosti, je zelo nepomembna.

Kot lahko vidite, je priljubljenost rešitve precej razložljiva.

Praktični nasveti

Dovoljujemo, da bralcu damo vrsto nasvetov, ki bi mu lahko bili koristni v različnih fazah komuniciranja z vrsto ventilov, ki nas zanimajo.

Izbira

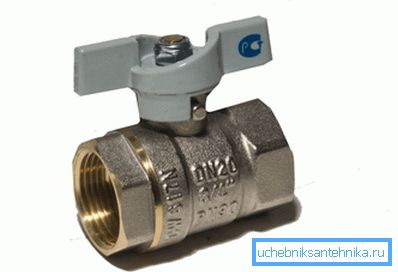

Na telesu ventila je ponavadi logotip proizvajalca, navedba velikosti navoja, ki ga je treba priključiti (DN na uvožene izdelke in daljinske kontrole na domačem) in delovni tlak (PN in PŽP).

Delovni tlak v cevovodih za dovod hladne in tople vode v normalnem načinu ne presega 6-8 kgf / cm2; V skladu s tem so ventili z deklariranim delovnim tlakom 16 in večjih atmosfer (RU16, RU25, RU40) odlični za vse sanitarne komunikacije.

Imenska velikost lahko določite tako v milimetrih (DU15) kot v centimetrih (DN 1/2 ali samo 1/2). Da bi poenostavili življenje bralca, predstavljamo tabelo velikosti.

Pri izbiri bi morali pozorno spremljati dve stvari:

• Krmilo ročaja. Na srednjih položajih se mora obrniti z zmernim naporom in ne z marmelado.

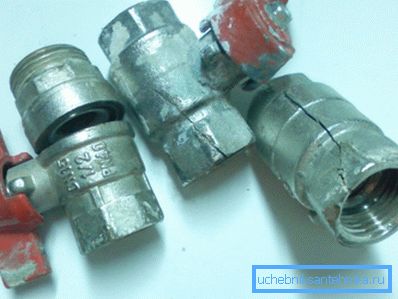

• Material telesa. Siluminozne obrti iz You-Know-What-Countrya niso vedno sposobne preživeti vsaj namestitve; naša izbira je poštena medenina. Najpreprostejša navodila vam bodo pomagala narediti napako: vredno je kupiti rumena vrata, ne srebrna, ker se lahko krije vse, kar je kromirano.

Skupščina

Ko nekaj časa namestite ventil z lastnimi rokami.

1. Izogibajte se pretiranemu trudu.
2. Uporabite odprt ključ ali nastavljiv ključ. Plin je enostavno zdrobiti ali deformirati telo.
3. Ko zavijte ročico ali šobo v vgrajenem ventilu, držite telo ventila.

Storitev

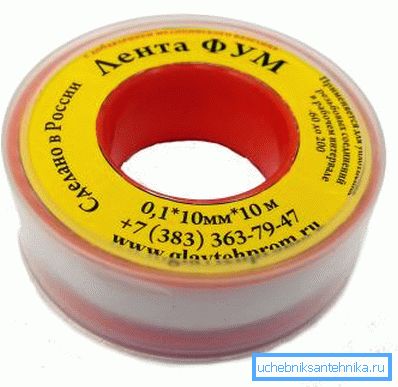

Kot je bilo že omenjeno, se zmanjšuje predvsem za tesnjenje pečata. Ko se razvije, se prstan spremeni na enak način. Kot začasna rešitev se lahko pod zavihtom žleba navije več zavojev traku FUM. (Glej tudi članek Hermetik za cevi: funkcije.)

Zaključek

Upamo, da bo naš material pomagal bralcu pri izbiri in uporabi sanitarne opreme. V videoposnetku tega članka lahko kot običajno najdete dodatne tematske informacije. Uspehi!
