Shema oskrbe z vodo: gradimo inženirske mreže

Sheme vodovodnih omrežij zagotavljajo potrebno življenjsko dobo in upravljanje oskrbe z vodo, brez katere v našem času ne moremo storiti ene same stanovanja. Osnormometrična shema oskrbe z vodo je glavni element projekta, na podlagi katere se gradi sistem. Pregledali bomo glavne vrste ožičenja cevi znotraj in zunaj hiše, prav tako pa bomo dali vrsto koristnih nasvetov tistim, ki se odločijo za izgradnjo omrežja z lastnimi rokami.

Zunanja omrežja in vodni viri

Vrelci in plitvini

Centralizirana oskrba z vodo je najprimernejša možnost, saj vam ni treba graditi in vzdrževati celotnega omrežja, ampak tudi za reševanje vprašanja ekstrakcije vode. Vendar pa vsaka regija nima takšnega udobja, še posebej ko gre za hiše v državi. Zato je prvo vprašanje, s katerim se sooča gospodinja, vprašanje vira oskrbe z vodo.

Tu je izbira majhna - lahko uresničite le dve možnosti:

1. Dobro vrtajte v vodonosnem tlaku (tako imenovani arteški vdolbinec). To je najbolj sprejemljivo glede kakovosti in delovanja, pa tudi najbolj zapletene in drage možnosti za gradnjo;
2. Kolobčajte ali vrtajte plitko (tako imenovano "peščeno" vdolbino). Tu so stroški minimizirani, dobro ali abyssinski vrt se lahko gradi samostojno, ne potrebujejo nobenih dovoljenj in posebne opreme.

V tem poglavju bomo pogledali drugo možnost - dobro in plitvo dobro. Dejansko se razlike med temi možnostmi zmanjšajo le na način odpiranja vodonosnika in kakovost vode v obeh primerih je približno enaka. Zaradi večje globine in zaprtih ušes se vdolbina zdi nekoliko varnejša.

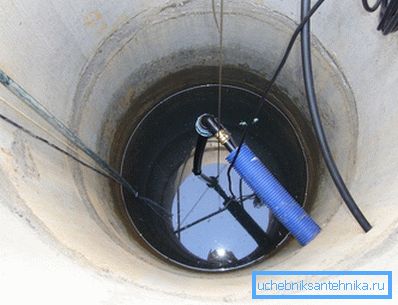

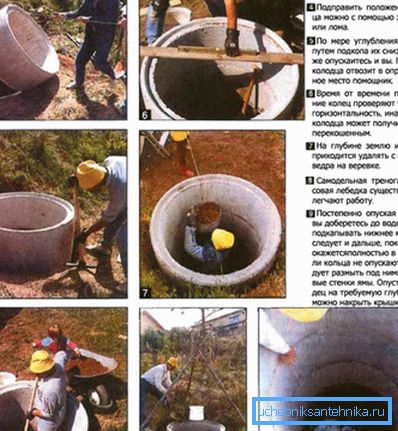

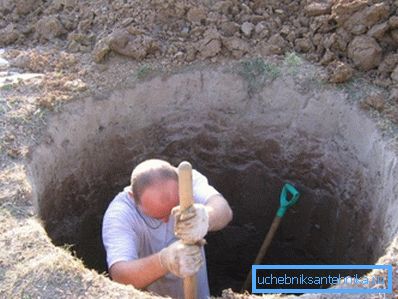

Najlažje je izkopati vdolbinico z armiranobetonskimi obroči: najprej lopato koplje plitvo luknjo, da se prilega obroču, nato pa spusti prvi prstan vanj, ga izmeri in začne kopati. Ko se spušča, se na vrhu doda naslednje - in tako naprej. To je najlažja in najvarnejša metoda.

Vodnjak na pesku tudi ni preveč zapleten, vendar so že potrebna vrtalna oprema in strokovna udeležba. Danes obstaja veliko navdušencev, ki sami vrtajo takšne vodnjake, nekateri celo ustvarijo domače vrtalne naprave, toda to je izjema in ne pravilo.

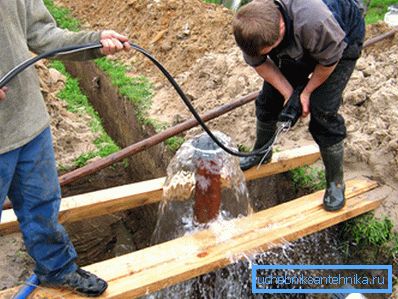

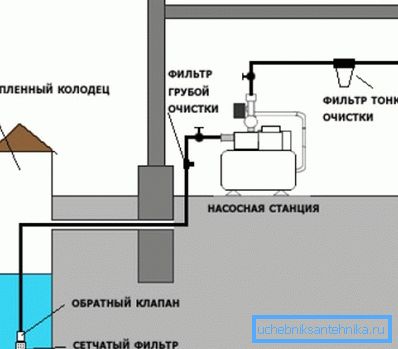

Abesinski vodnjak (ali abyssinski vodnjak) je najpreprostejši pri samostojni izvedbi. Pravzaprav je cev z ostrim konico, ki prebodi tla do vodonosnika. Voda začne prodirati v luknje v stenah na dnu cevi, s pomočjo črpalke pa jo lahko vzamete in pošljejo v hišo.

V vodnjakih in plitkih vodnjah voda ni kakovostna, saj se izmenjujejo s površinsko tekočino, še posebej med poplavami in sezonskim taljenjem snega. Poleg tega se debelina naravnega filtra giblje od 4 do 30 do 40 metrov, kar ni toliko.

Druga pomanjkljivost je precej omejen vir. Z aktivno porabo velike družine s kmetijo se tak vir lahko izčrpava v 5 do 20 letih. Seveda obstaja veliko primerov let delovne dobe, vendar je treba to značilnost upoštevati.

Končno, plitvo vodnjaki zahtevajo neprekinjeno delovanje, sicer se zamašijo in prenehajo delovati. Vdolbine so tudi zaskrbljujoče, vendar jih je mogoče očistiti in ponovno uporabiti, vendar z vodnjaki je veliko težje storiti.

Bodite pozorni! Vijaki in vdolbinice v pesku so poceni in enostavni za gradnjo, vendar kakovost vode ostaja zelo zahtevna. Za uporabo v hrani takšna voda zahteva skrbno čiščenje in pripravo.

Artesian vdolbinice

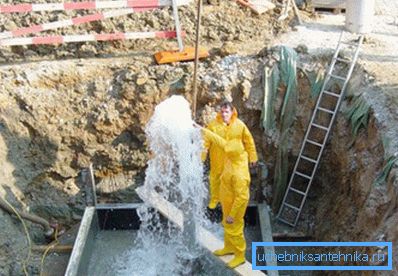

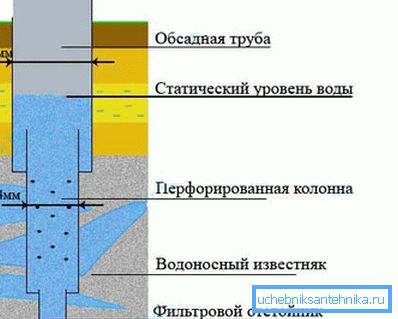

Če želite imeti visokokakovostni vir vode - potem izberite artesian well. To vrsto odlikuje dejstvo, da se voda dvigne s precejšnje globine - od 50 do 150 metrov od apnenca iz apnenca. Pred vstopom v to geološko obzorje tekočina prehaja ogromno pot, ki se postopoma očisti z nečistočami in filtrira.

Poleg tega je voda zaradi stika z različnimi vrstami tal in kamnin mineralizirana, kar je zelo koristno za naše telo. Pogosto je mineralizacija lahko previsoka, vendar je ta problem rešen z uporabo kemičnega filtriranja.

Za razvoj artesijskih virov je potrebno dovoljenje, delo pa lahko opravi samo specializirana organizacija. Poleg tega boste v primeru onesnaženja obzorja pravno odgovorni državi.

Prednosti artesijskih virov:

• Visoka stopnja čiščenja vode zaradi naravne filtracije. Tekočina prehaja skozi veliko debelino kamnine različnih stopenj prepustnosti in je popolnoma očiščena;
• Visoka kakovost vode v smislu mineralne sestave. Tekočina je obogatena z velikim številom mineralov, prisotnih v tleh;
• V večini primerov so apnenčasta obzorja pod velikim pritiskom in voda se dvigne na površino. To odpravlja potrebo po resni črpalni opremi in poenostavlja vzdrževanje sistema;
• Vira globokih jezer je praktično neizčrpna, zato je življenjska doba vira veliko daljša kot v vrtini;
• Za Artesianove vodnjake je značilna visoka zmogljivost, tako da lahko zgradite eno točko proizvodnje vode na več sosednjih območjih. To bo znatno zmanjšalo stroške.

Bodite pozorni! Pomemben pomanjkljivost vseh artesijskih virov so visoki stroški njihove gradnje in potreba po pridobivanju dovoljenj državnih nadzornih organov in sanitarnih storitev.

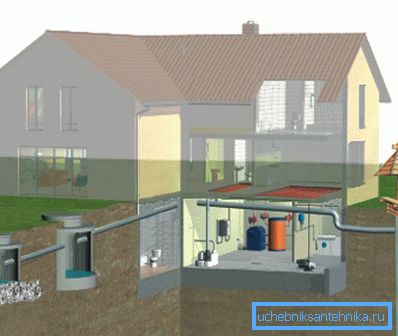

Notranja omrežja

Postavitev tee

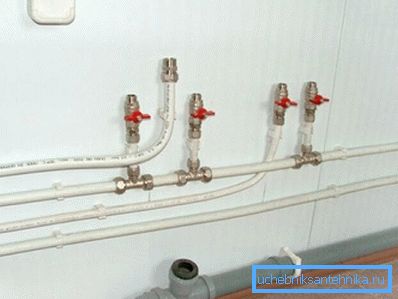

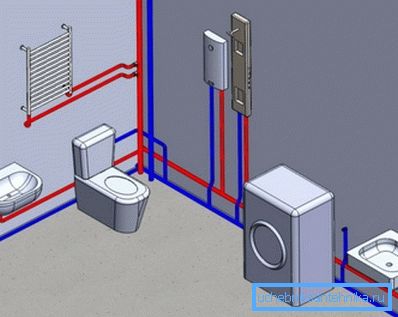

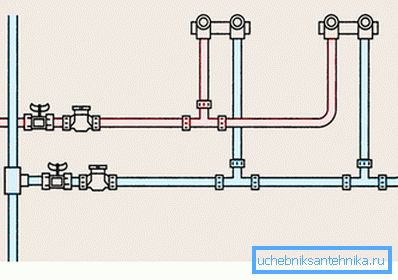

Najpogostejši način razdeljevanja notranjih cevi sistema za oskrbo z vodo je zaporedno ali črtno vezje. Odlikuje se, da so vse naprave povezane v seriji.

Običajno je sistem organiziran tako:

1. Obstaja vroča in hladna voda riser, ki je priključen neposredno na glavno progo;
2. Vodoravne cevi ali ležišča za sončenje segajo od dvižnega voda na vsakem nadstropju skozi čevlje. Najpogosteje se uporablja spodnje ožičenje, ko je ležalnik na tleh ali v estrih;
3. Poleg ležišča, skozi čevlje, so cevi za obloge izsušene na vsako napravo.

Bodite pozorni! S tako postavitvijo cevi bo poraba gradbenih materialov minimalna. Obseg instalacijskih del je tudi majhen, stroški projekta pa bodo nižji.

Vendar pa obstaja ena glavna pomanjkljivost: s hkratnim vklopom dveh ali več naprav za dovod vode (pipe v kuhinji in tušem v kopalnici) se tlak vode opazno zmanjša, oziroma bo v vsako napravo prišlo manj tekočine. Tudi na najbolj oddaljenih žerjavih bo tlak znatno nižji kot pri tistih, ki se nahajajo v bližini dvižne naprave.

Ta funkcija ni tako bistvena za majhne hiše ali mestne stanovanje. Vendar pa bo ta pomanjkljivost pri velikih dvoriščih in vikendah z veliko sobami in kopalnicami opazna in bo zmanjšala udobje vodnega oskrbe z vodo.

Ožičenje kolektorjev

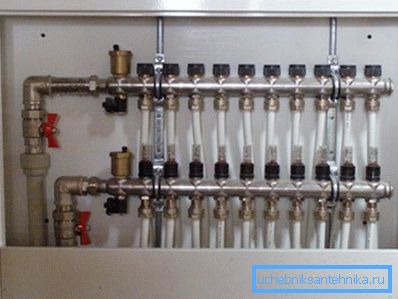

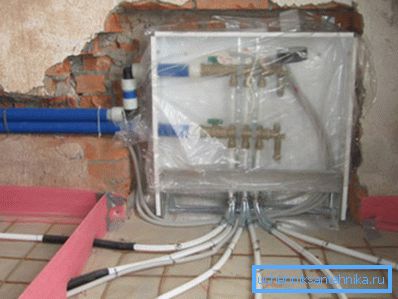

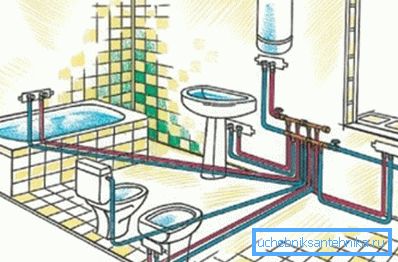

Za velike hiše in večstanovanjske apartmaje z več kopalnicami se pogosteje uporablja zbirna distribucija vodovodnih cevi. To se razlikuje po tem, da je podloga od dvižnega voda na vsako sanitarno napravo ločeno.

Zaradi tega, kadar sta dva ali več ventilov hkrati vklopljena, v sistemu ni opaznega padca tlaka. V primeru velikega števila prebivalcev in velikih površin prostora je ta značilnost pomembna in celo odločilna pri izbiri sistema oskrbe z vodo.

Druga prednost sistema s kolektorskim ožičenjem je možnost odklopa katerekoli naprave iz vodovoda brez prekinitve dovajanja tekočine na druge točke dovoda vode. V primeru okvar in popravil ter zamenjava vodovodne napeljave je ta funkcija zelo pomembna.

Slabosti takšnega sistema vključujejo naslednje lastnosti:

• Za izvedbo sistema je potrebno veliko več cevi, pribora in druge opreme;
• Gradnja sistema je bolj zapletena in dolgotrajna;
• Zahteva zbirno enoto in sanitarno omarico. Včasih se namesto omare uporablja klet ali ločen prostor;
• Za vezje je potrebna uporaba reduktorja tlaka.

Prav tako lahko upoštevate, da navodila vključujejo uporabo dražjih plastičnih cevi. Poleg tega je treba veliko število vodoravnih ležalnikov ležati nekje skriti, kar zahteva tudi poseben zaključek ali senčenje. Cevi lahko v skrajnem zaključku skrijete tudi v estrih.

Bodite pozorni! Vodovodne instalacije s kolektorskim ožičenjem imajo višje stroške in kompleksnost pri gradnji. Vendar pa za velike hiše in hiše ni boljše alternative.

Zaključek

Vodovodni sistem je mogoče organizirati na različne načine. Po branju članka, boste lahko ugotovili, kaj je najboljši kolektor ali tee-line sheme vodovoda, kot tudi izbrati ustrezen vir vode. Videoposnetek v tem članku vam bo pomagal pri izvajanju vašega projekta oskrbe z vodo.
